TALLINNA TEHNIKAÜLIKOOL
Mehhatronikainstituut
Mehhanosüsteemide komponentide õppetool/
Kodutöö nr.
õppaines MASINATEHNIKA
Autor:
Matrikli nr:
Rühm:
Juhendaja : G. Arjassov
õ.a 2012/2013
KODUTÖÖ NR. 1
VARRASTE SÜSTEEM

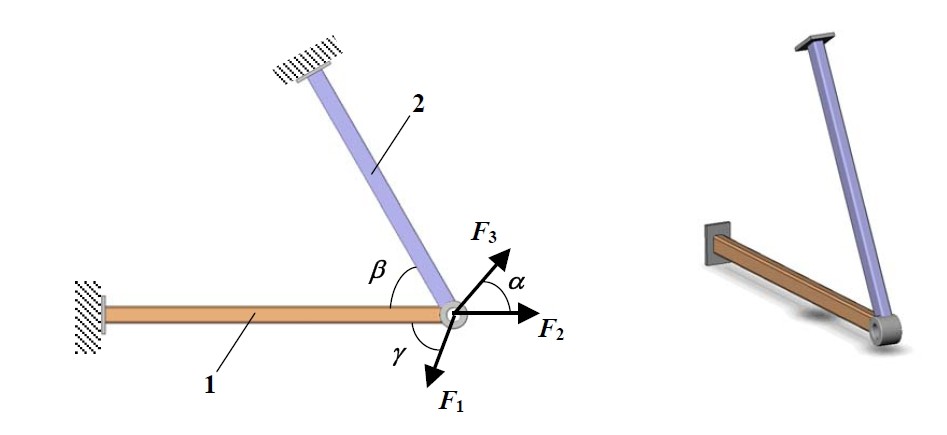

Kahest vardast süsteem koosneb standardsetest nelikanttorudest. Torude materjal on teras S355J2H. Määrata varraste vajalikud ristlõikepindalad ja valida vastavad torud.
Antud:

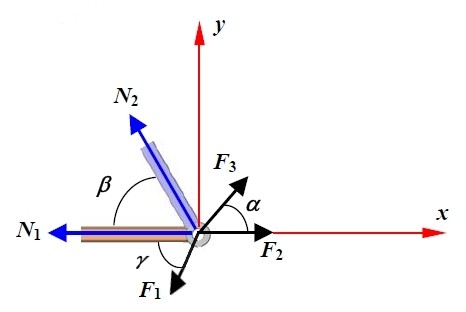

Kuna tegemist on koonduva jõusüsteemiga, lõikame välja kujutlevalt jõudude koondamistsentri ja suuname sidemereaktsioonid N1 ja N2 mööda vardaid.
Koostame tasakaaluvõrrandid:

∑Fx=0
–F1cosᵞ+F2+F3cosα-N1-N2cosβ=0

∑Fy=0
–F1sinᵞ+F3sinα+N2sinβ=0
Leiame varraste sisejõud:
Jõud N1 ja N2 on positiivsed, mis tähendab, et mõlemad torud on tõmmatud.
Torude minimaalse ristlõikepindala leiame tugevustingimusest:
Kus N-varda sisejõud( valima suurima)
-lubatud normaalpinge,
S-tugevuse varutegur
Sellisel juhul on toru minimaalne ristlõikepindala:
Kataloogist valime nelikanttoru 25*25*2, mille ristlõikepindala on A=1,74 cm2.
