Kaitsemaandamine (0)

Maandamine
Maandamise all mõeldakse elektriseadme, -paigaldise või võrgu mingi osa
elektrilist  ühendamist maa lähedaloleva osaga (kohaliku maaga). Maandamiseks
on lihtsaimal juhtumil vaja maaga kontaktis olevat juhtivat osa e
maanduselektroodi, üht või mitut juhti e maandusjuhti, mis loovad juhtiva
ühenduse võrgu, paigaldise või seadme mingi punkti ja maanduselektroodi vahel.
Oma otstarbelt jaotatakse maandusseadmed järgmiselt:
1. kaitsemaandus , mis seisneb võrgu, paigaldise või seadme ühe või mitme
punkti maandamises elektriohutuse eesmärgil;
2. talitlusmaandus, mis seisneb võrgu ühe või mitme punkti maandamises nii
elektriohutuse kui ka normaaltalitluse tagamise eesmärgil;
3. võrgumaandus, mis seisneb võrgu, paigaldise või seadme ühe või mitme
punkti maandamises elektriohutuse eesmärgil;
4. töömaandus, mis seisneb normaaltalitlusel pinge all olevate, kuid pinge alt
vabastatud osade maandamises  selliselt , et tööd saab  sooritada  ilma
elektrilöögiohuta;
5. piksekaitsemaandus, mis kuulub põhimõtteliselt küll kaitsemaanduste hulka,
kuid mida tavaliselt vaadeldakse omaette maandusliigina ja mis on vajalik
välguvoolu hajutamiseks maasse.
Maandusjuhist (või -juhtidest) ja maandurist  koosnevat  süsteemi nimetatakse
maanduspaigaldiseks.
Igal elamul peab olema paigaldisemaandus, mis tagab nõuetekohase
potentsiaaliühtlustuse ja inimeste kaitse elektrilöögi eest elektriseadmete
isolatsioonirikete korral.

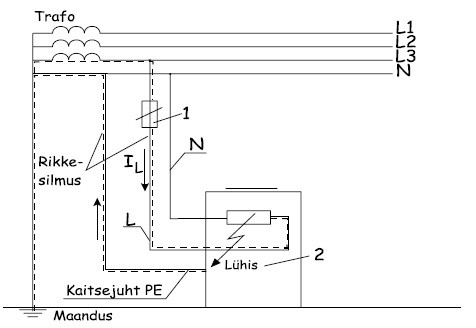

Kaitsemaandamine
Kui elektriseadme isolatsioon rikneb ja  paljas  juhe puudutab seadmete metallosi,
satuvad nad pinge alla. Inimesele mõjub sel juhul puutepinge, kui ta puudutab
antud elektriseadet. Eriti ohtlik on kokkupuude rikkis seadmetega  niisketes
ruumides, kus põrand juhib elektrit ja kus on olemas maaga ühenduses olev
metalltorustik. Et vähendada puutepinget, varustatakse  seadmed
kaitsemaandusega. Kaitsemaandus on lülitatud inimesega paralleelselt ja
seetõttu, olles palju väiksema takistusega kui inimene, läbib vool maandust,
mitte inimest.
Kaitsemaanduse ülesanne on kaitsta inimesi ohtliku puutepinge eest.
Kaitsemaandamine on elektriseadme pingealdiste osade maandamine
kaitsejuhtide kaudu.
Kaitsemaandamine eeldab maanduri ja kaitseseadme (kaitselüliti või kaitsekorgi)
olemasolu.

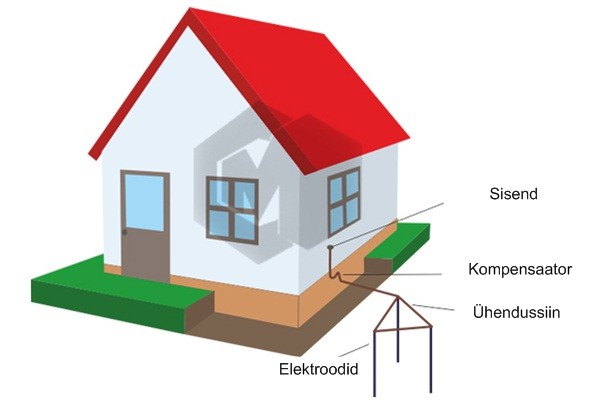

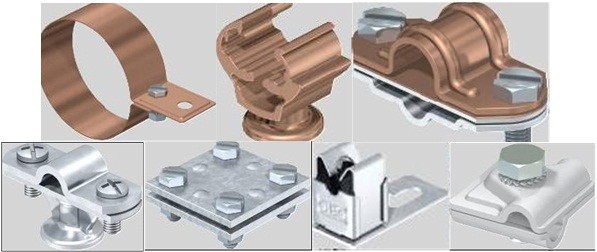

Maandusjuhid , maandurid ja nende ehitus
Maandamiseks on vaja maaga kontaktis olevat juhtivat osa e. maanduselektroodi
ning üht või mitut juhti e. maandusjuhti.
Maanduselektroode võib olla üks või mitu, mis ühendatakse omavahel kokku.
Eesti keeles kasutatakse nii ühest kui ka mitmest elektroodist  koosneva  süsteemi
kohta terminit  maandur .

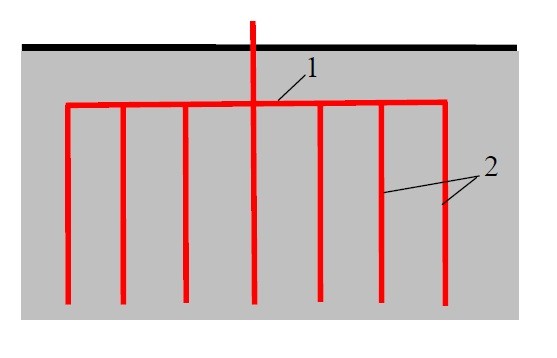

Maanduselektroodid võivad olla rõhtsad või vertikaalsed.
Maanduselektroodid valmistatakse enamasti tsingitud  terasest , harvem
vasetatud või roostevabast terasest, sest nad peavad olema korrosioonikindlad.
Peale eelkirjeldatud tehismaandurite võidakse kasutada ka loomulikke
maandureid - puurkaevutorusid, ehitiste pinnases paiknevaid metalltarindeid,
õhuliinimastide  vundamente  jms.
Maanduselektroodid ei pruugi paikneda ainult pinnases, vaid ka nt betoonis või
muus  materjalis , mis pinnasega kokku puutub. Eriline koht selliste maandurite
seas on vundamendimaanduritel, mis paiknevad ehitiste vundamentides.
Elamute paigaldisemaandusena kasutatakse Euroopas nüüdisajal peaaegu
eranditult vundamendimaandust. Selle maandusviisi korral paigaldatakse rõhtne,
enamasti tsingitud ribaterasest  maanduselektrood  kontuuritaoliselt
betoonvundamendi sisse selliselt, et see oleks igast küljest kindlalt kokkupuutes
betooniga. Sellise paigalduse korral on maanduselektrood hästi kaitstud
pinnasekorrosiooni eest ning kahjustuste eest võimalikel kaevamistöödel,
mistõttu selle eluiga on sama pikk kui  hoonel  endal või isegi pikem. Ühtlasi on
sellise maanduri  maandustakistus  peaaegu sõltumatu  ilmast  ja aastaajast ning
seetõttu väga stabiilne. Oluline on ka see, et selline maandur on odav ja selle
paigaldamine on lihtne. Kõige selle tõttu on Euroopa mitmetes riikides
kehtestatud nõue, et kõik uusehitised, vaatamata otstarbele, tuleb varustada
vundamendimaandusega. Eestis sellist normatiivset nõuet veel ei ole, kuid kõigis
uutes elamutes tuleks eeltoodud põhjustel kasutada just seda maandusliiki.
Kui elamu mõõtmed ei ületa ligikaudu 20 m x 20 m (nagu nt ühepere-
väikeelamute korral), tagab ühekontuuriline vundamendimaandus peaaegu
täiesti ühtlase potentsiaali kogu hoone põhipinna ulatuses. Suuremate mõõtmete
korral läheb potentsiaalijaotus ebaühtlasemaks; et seda vältida, paigaldatakse
kontuuri külgede vahele lisa-rõhtelektroodid sellise arvestusega, et nt keldri
põranda mis tahes punktist ei oleks kaugus maanduselektroodini suurem kui 10
m. Väga suure põhipinnaga hoonete (nt paljude trepikodadega korruselamute)
korral kujuneb  vundamendimaandur  rõhtsaks võrkmaanduseks silma laiusega
mitte üle 20 m.

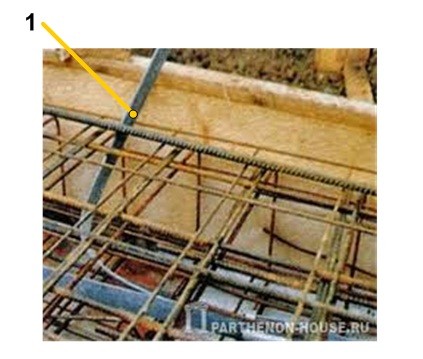

Sarrusbetoonvundamendis elektrokeemilise korrosiooni vältimiseks tuleb
kasutada tsinkimata terast, sest tsingitud maanduselektrood ja tsinkimata sarrus
võivad kokkupuutekohtades moodustada galvaanilise paari raud- tsink  ning
kutsuda esile elektrokeemilise korrosiooni.
Kui põhjavee kõrge taseme korral nähakse vundamendiplaadi all ette
hüdroisolatsioon, paikneb vundamendimaandur hüdroisolatsioonist allpool, eraldi
sarrusbetoonplaadis. Maandus -allaviik kulgeb sel juhul väljaspool
hüdroisolatsiooni. Samal põhimõttel teostatakse vundamendimaandus ka
vannitaolise soojusisolatsiooni korral.
Nagu maandustel üldse, nii ka vundamendimaandusel koosneb maandustakistus
kahest osast :
maanduri valgumistakistusest;

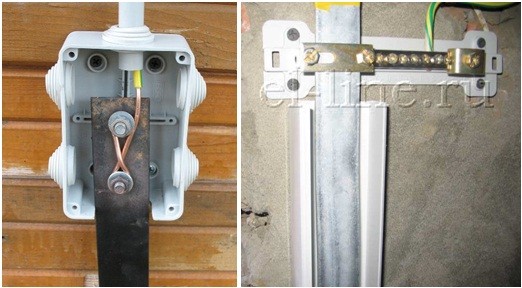

maandusjuhtide takistusest (peapotentsiaaliühtlustuslatist maandurini).
Maandusjuhiks on vundamendimaanduse korral enamasti tsingitud teraslattjuht
ristlõikega vähemalt 50 mm2, mis algab peapotentsiaaliühtlustuslatilt ja lõpeb
vundamendimaanduskontuuril. Selle lati pikkus on enamasti ligikaudu 2 m ja
takistus ainult mõni millioom. Seetõttu jäetakse vundamendimaanduse
maandustakistuse arvutamisel  maandusjuht  arvestamata ja loetakse
maandustakistus võrdseks maanduri valgumistakistusega.
Maandustakistuse lubatavuse täpsemaks kontrolliks arvutatakse rikkel tekkiv
maandusvool (mis on võrreldes kaitsejuhis kulgeva vooluga suhteliselt väike) ja
selle järgi maanduspinge, mis ei tohi olla suurem kui 50 V.
Olenevalt pinnasest ja hoone suurusest on ühepereelamute
vundamendimaanduse maandustakistus enamasti vahemikus 2 kuni 10 W,
korruselamutel 1 kuni 5 W.
Vundamendimaandust saab kasutada ka vai- ja plokkvundamentide korral. Sel
juhul on maanduselektroodideks  vaiade  ja plokkide  sarrused , mis peavad olema
varustatud väljaviikudega ja mis tulevad omavahel nt. ribateras-ühendusjuhtide
abil kokku ühendada.
Olemasolevatel  hoonetel  ei ole paigaldisemaandust sageli üldse olemas.
