Fotoelement ja

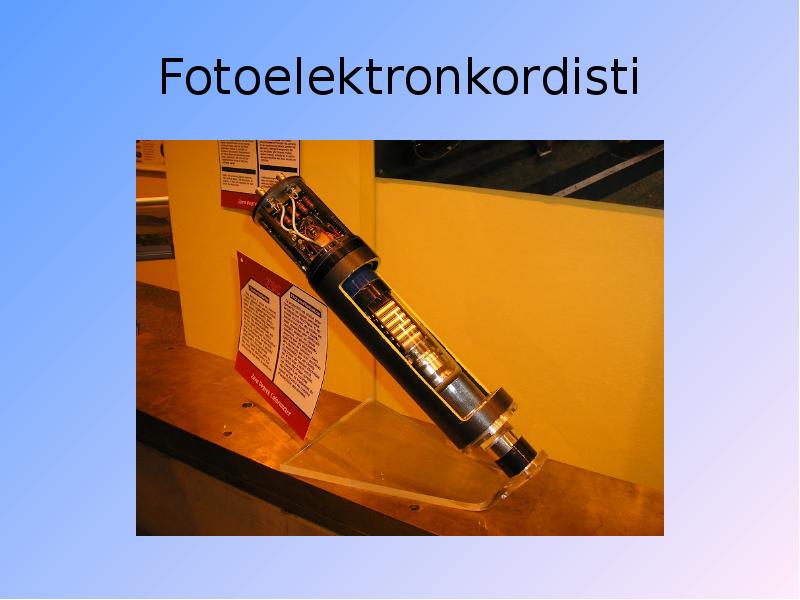

fotoelektronkordisti
Koostasid: Tarmo Kõrs
Helina Sepp
Egert Muuga

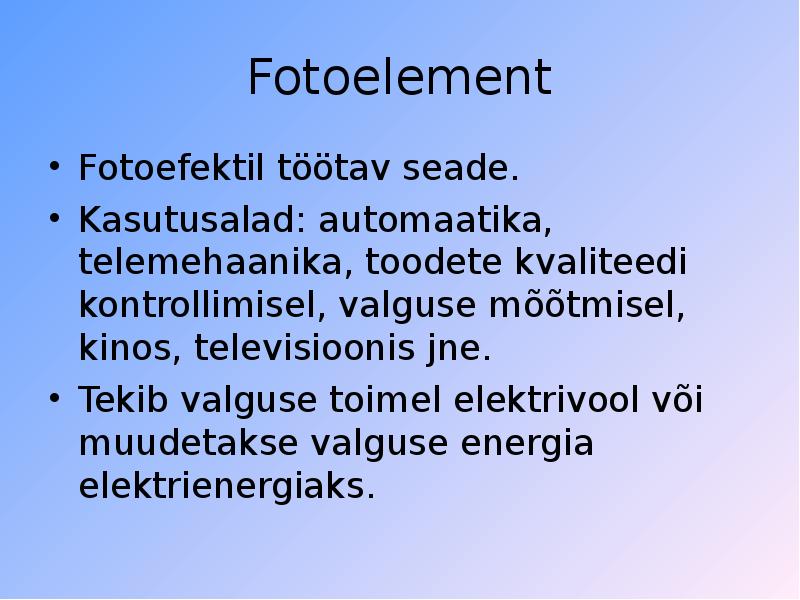

Fotoelement
· Fotoefektil töötav seade.
· Kasutusalad: automaatika, telemehaanika,
toodete kvaliteedi kontrollimisel, valguse
mõõtmisel, kinos, televisioonis jne.
· Tekib valguse toimel elektrivool või
muudetakse valguse energia
elektrienergiaks.

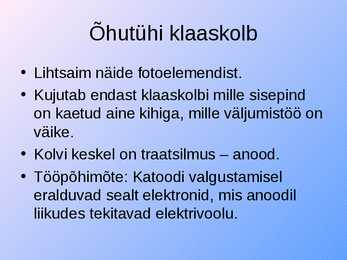

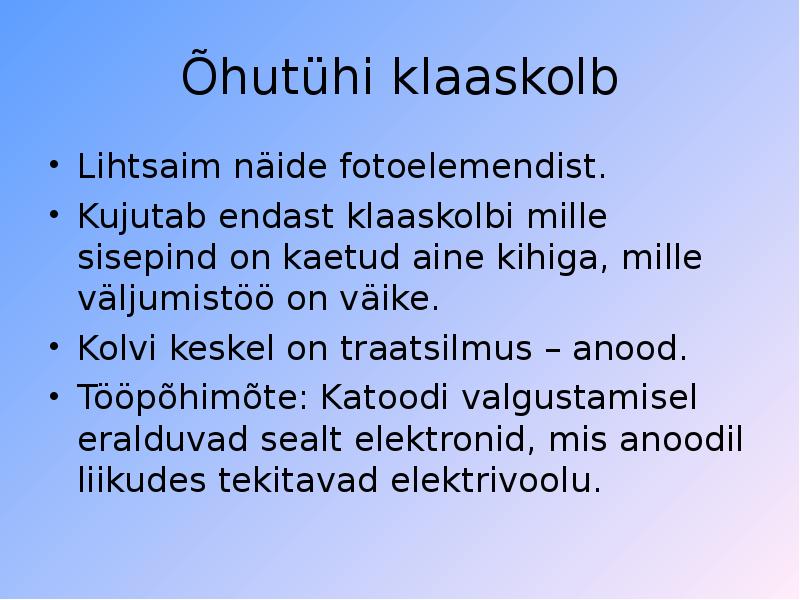

Õhutühi klaaskolb
· Lihtsaim näide fotoelemendist.
· Kujutab endast klaaskolbi mille sisepind
on kaetud aine kihiga, mille väljumistöö on
Et elektrone hoiavad aines kinni kristallvõre tippudes olevad + ioonid, siis on vaja teha tööd elektriliste tõmbejõudude ületamiseks ja seega kulub fotoelektroni väljumistöö nende jõudude ületamiseks ja elektronile kineetilise energia andmiseks. 22. Einsteini valem fotoefekti jaoks ja selle seletus. hf = A + mv 2/2, kus h on pealelangeva valguse sagedus, kokku hf on valguskvandi energia, mis muutub fotoelektroni antud ainest väljumise tööks A ja energia ülejäägi saab elektron kaasa kineetilise energia mv2/2 näol, kus m on elektroni mass ja v tema kiirus ainest välja tulemisel. 23. Kirjuta fotoefekti punase piiri sageduse valem. f = A/h 24. Kirjuta fotoefekti punase piiri lainepikkuse valem. = c/f = ch/A, kus (loe lambda) 0n valguse lainepikkus ja c = 300 000km/s = 3.108 m/s on valguse kiirus vaakuumis, f valguse sagedus ja A elektroni väljumistöö ainest.
ole suuteline ainest elektrone vabastama. Õhutühja ballooni on paigaldatud katood ja anood. Nendevahelist pinget saab mõõta ja muuta. Valguse toimel katoodidest väljalöödud fotoelektronid liiguvad anoodidele, mis põhjustab fotovoolu tekkimise. Voolutugevus sõltub rakendatud pingest. Pinge suurenedes voolutugevus kasvab. Küllastunud vool tekib siis, kui kõik katoodidest väljunud elektronid jõuavad anoodile. Einstein väitis, et valguskvant saab neelduda ainult tervikuna ehk kui elektron neelab footoni, siis elektroni energia suureneb täpselt h*f võrra. h*f=A* ((m*v2)/2) A=väljumistöö m=mass v=kiirus Piirsagedust fp, mille puhul h*fp=A, nimetatakse fotoefekti punapiiriks. fp=A/h Fotoelement-õhutühi klaaskolb Sisepind on kaetud katoodi kihiga, mille väljumistöö on väike Kolvi keskel on traatsilmus anood. Katoodi valgustamisel eralduvad sealt elektronid, mis anoodile liikudes tekitavad elektrivoolu. Footoni energia on määratud talle vastava laine sagedusega.
