Elektrimasinad ajamid v.1 (0)

ELEKTRIAJAMID väikelaevas
Jaotuvad:
1.Alalisvoolu ajamid
(meie kursuses enamasti jaht- ja
purjelaevadel)
2.Vahelduvvoolu ajamid
(väikelaevadel, pikkus alla 24m)

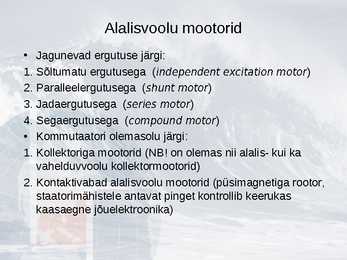

Alalisvoolu mootorid

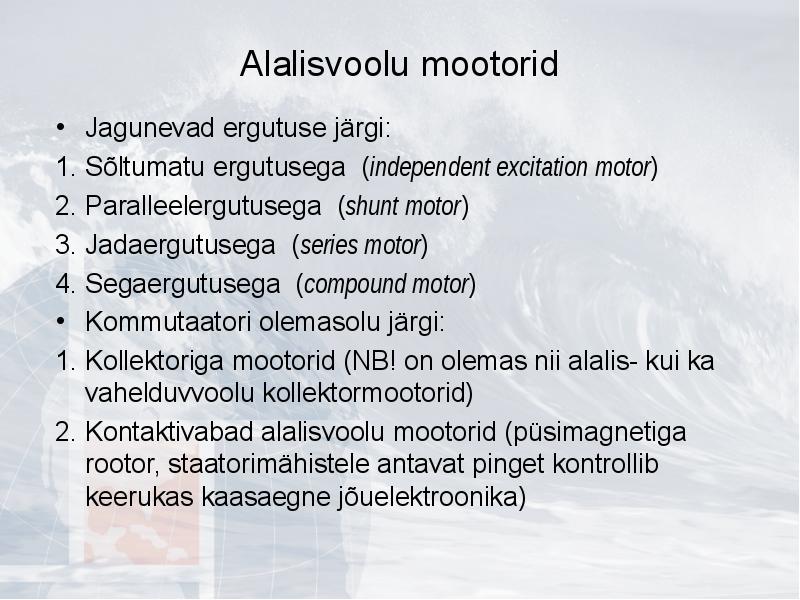

· Jagunevad ergutuse järgi:
1. Sõltumatu ergutusega (independent excitation motor)
2. Paralleelergutusega (shunt motor)
3. Jadaergutusega (series motor)
4. Segaergutusega (compound motor)
· Kommutaatori olemasolu järgi:
1. Kollektoriga mootorid (NB! on olemas nii alalis- kui ka
vahelduvvoolu kollektormootorid)
2. Kontaktivabad alalisvoolu mootorid (püsimagnetiga rootor,
staatorimähistele antavat pinget kontrollib keerukas
kaasaegne jõuelektroonika)

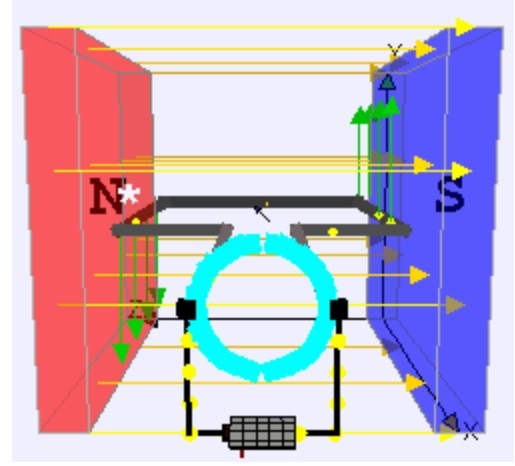

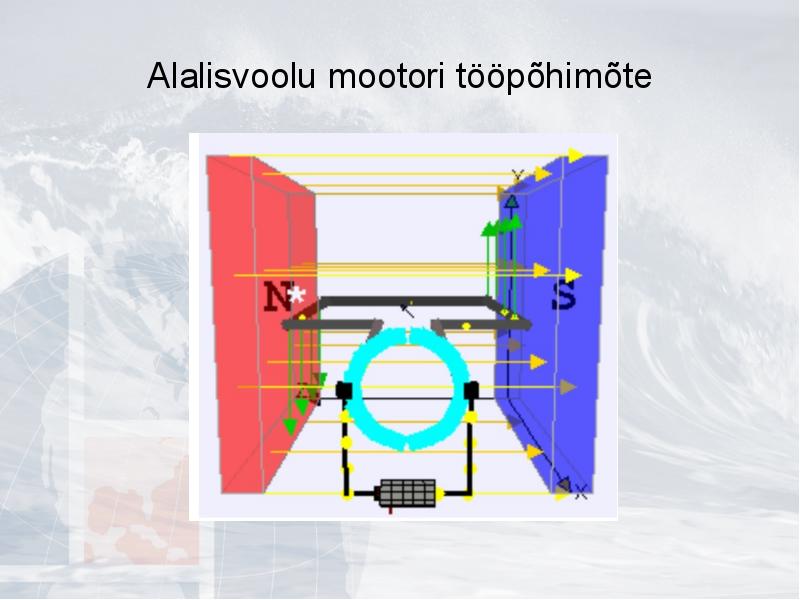

Alalisvoolu mootori tööpõhimõte

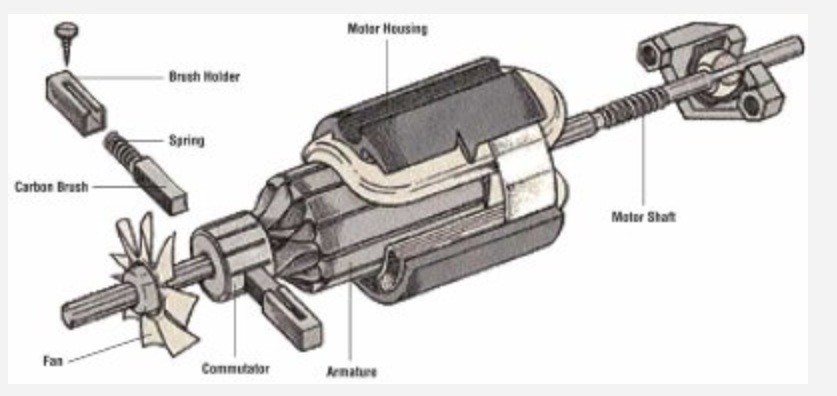

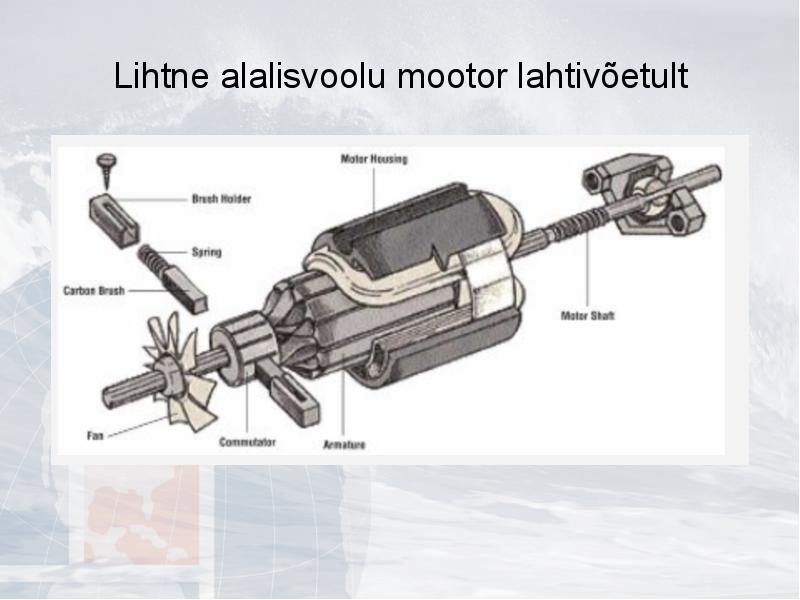

Lihtne alalisvoolu mootor lahtivõetult

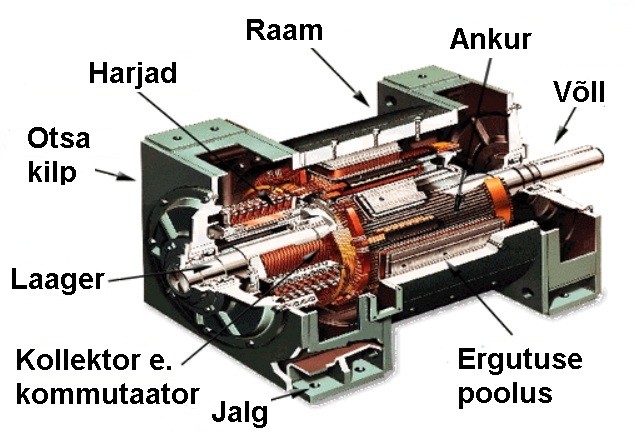

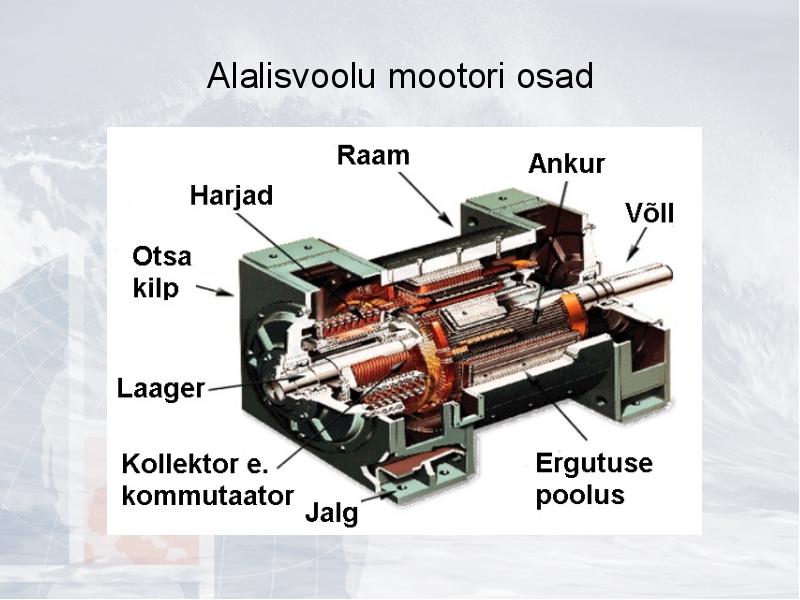

Alalisvoolu mootori osad

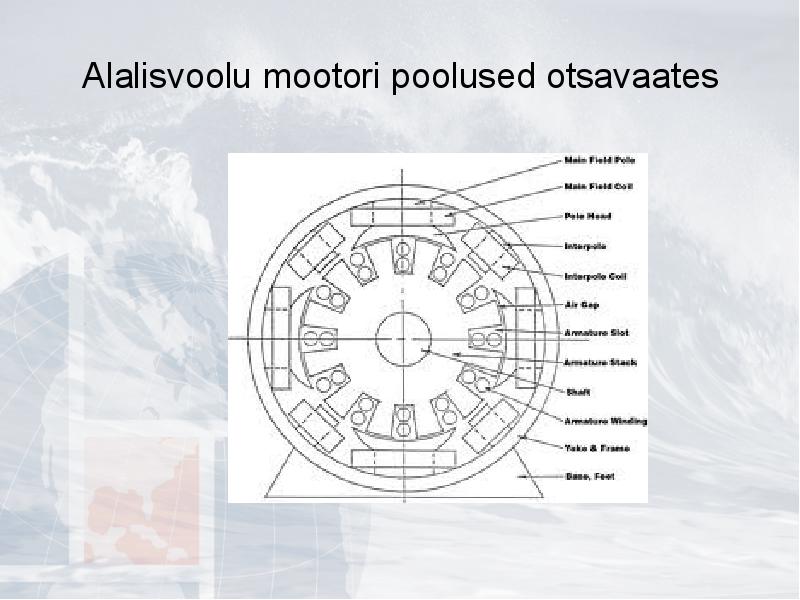

Alalisvoolu mootori poolused otsavaates

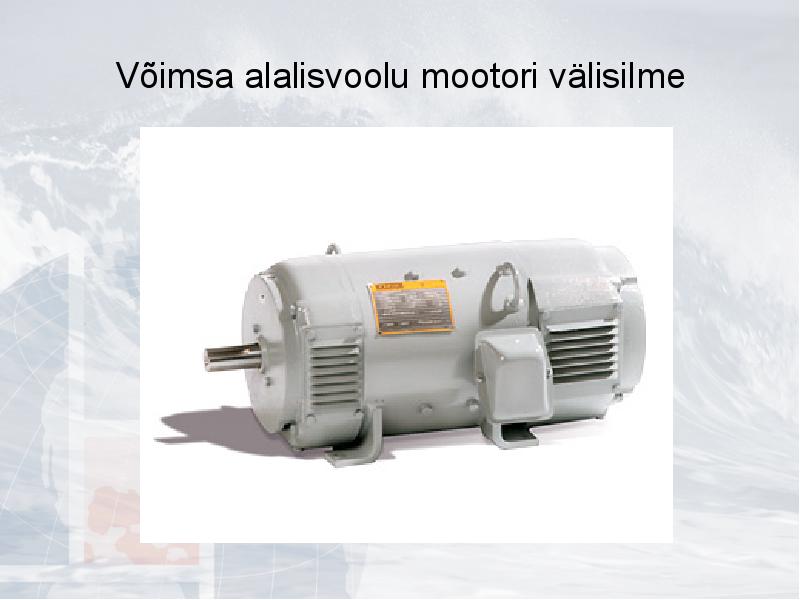

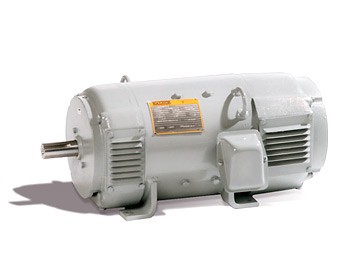

Võimsa alalisvoolu mootori välisilme

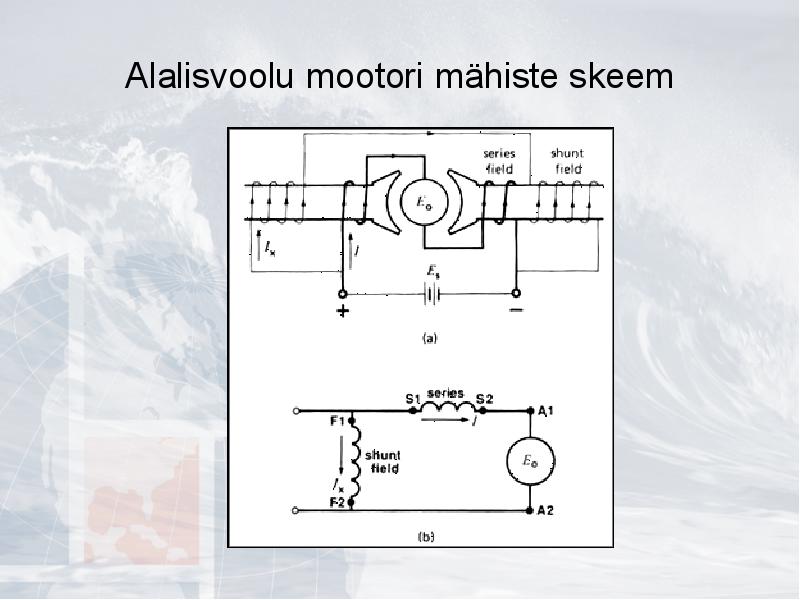

Alalisvoolu mootori mähiste skeem

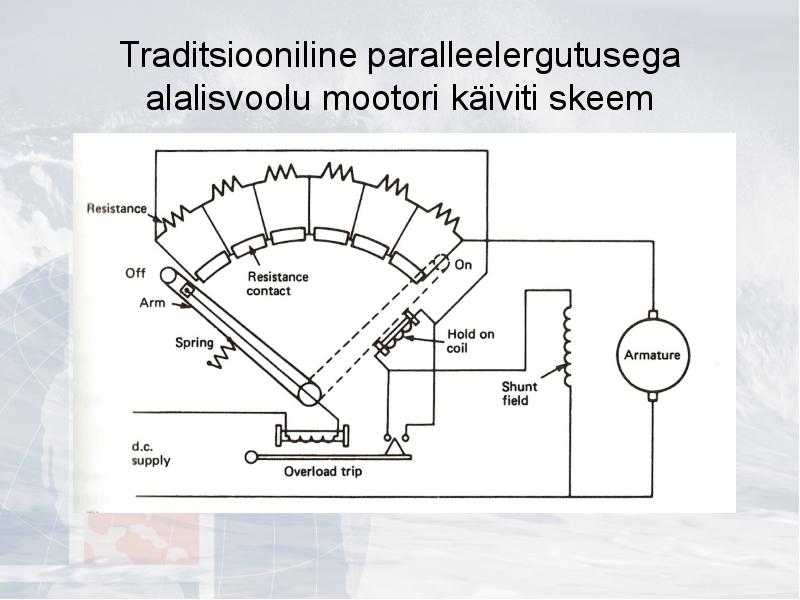

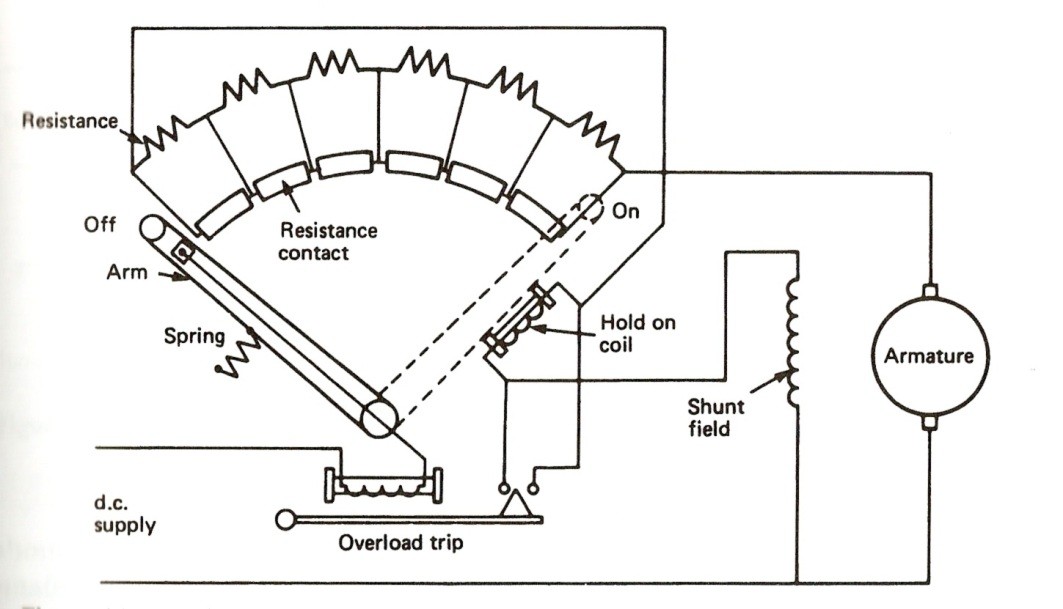

Traditsiooniline paralleelergutusega

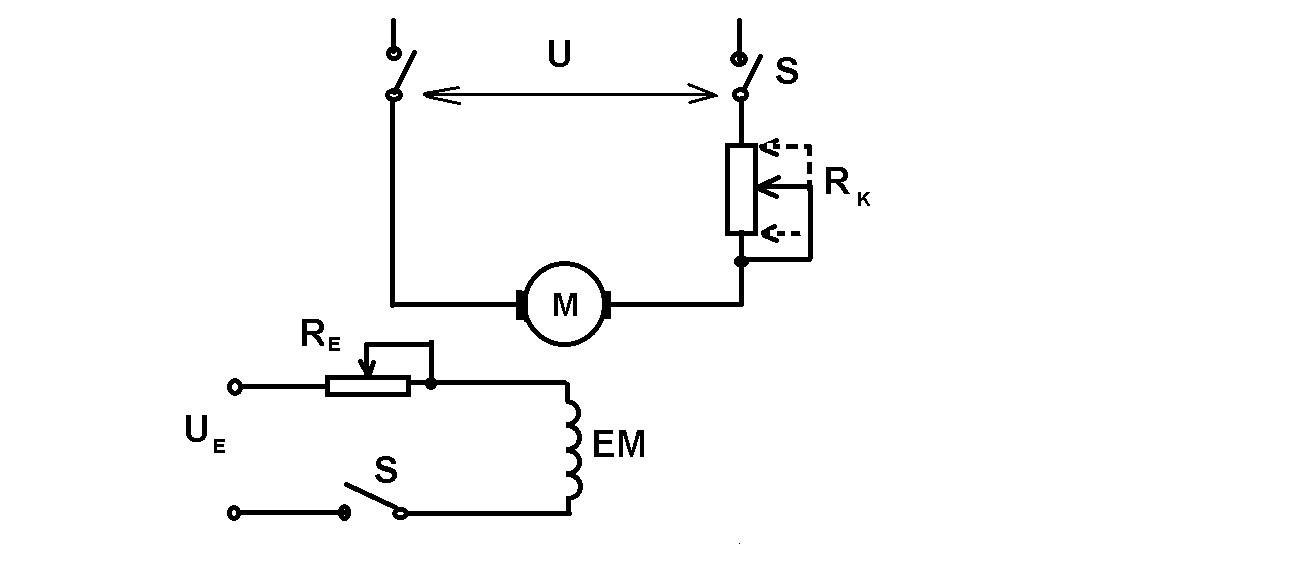

alalisvoolu mootori käiviti skeem

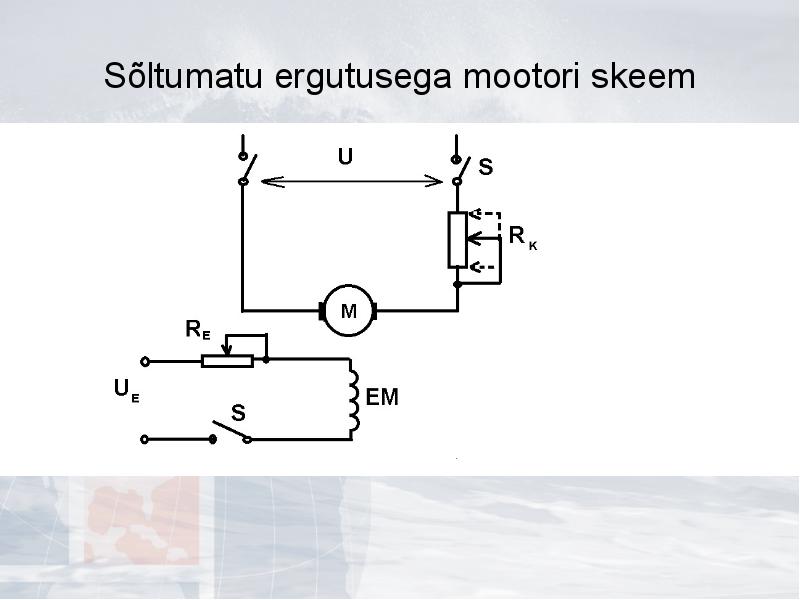

Sõltumatu ergutusega mootori skeem

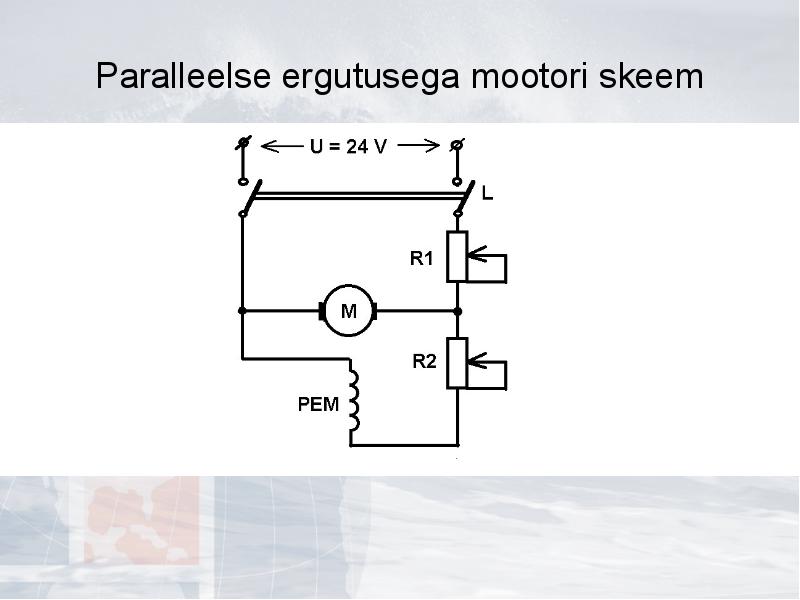

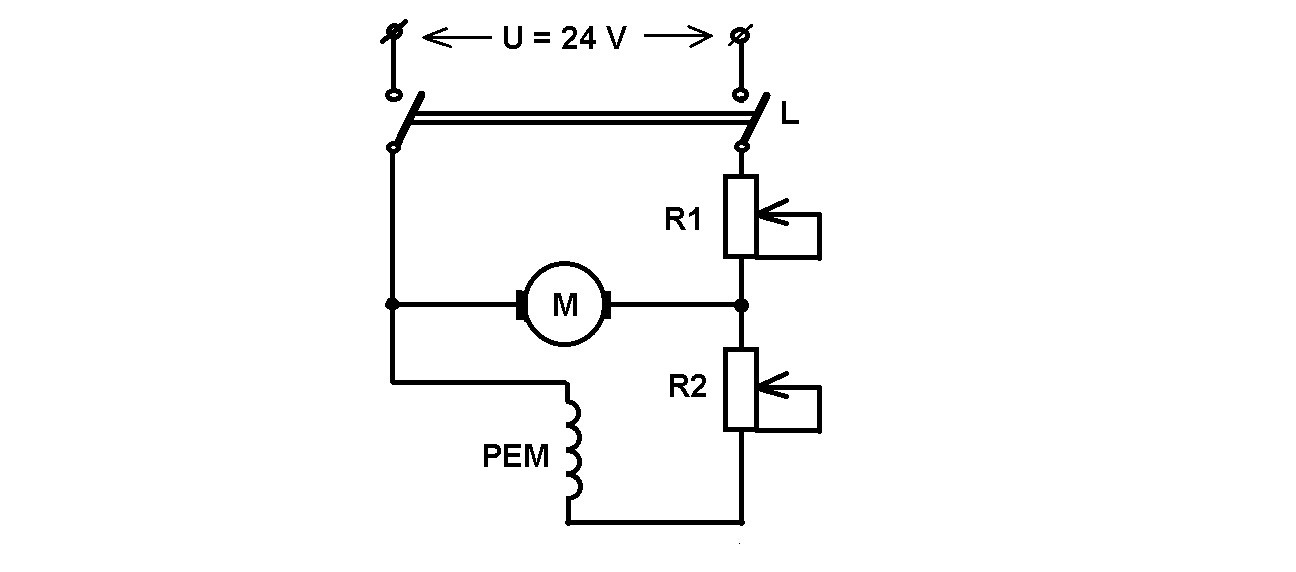

Paralleelse ergutusega mootori skeem

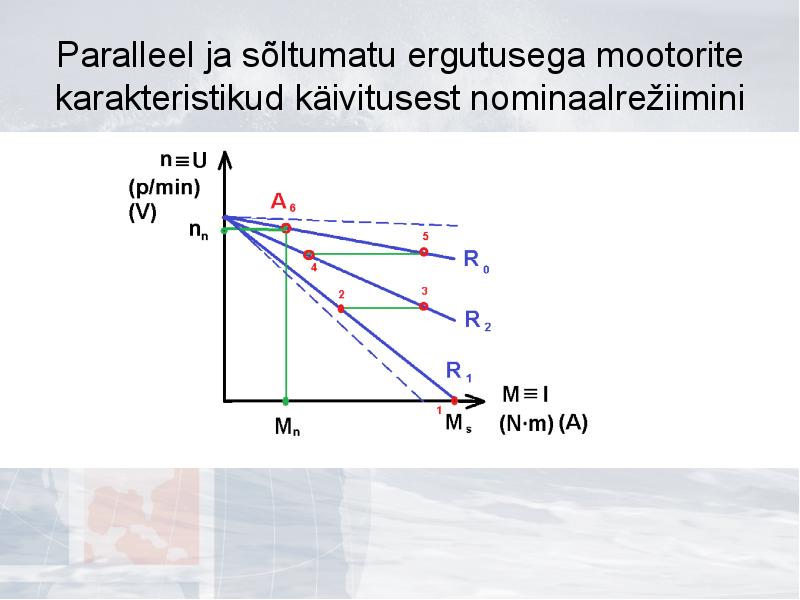

Paralleel ja sõltumatu ergutusega mootorite
karakteristikud käivitusest nominaalreziimini

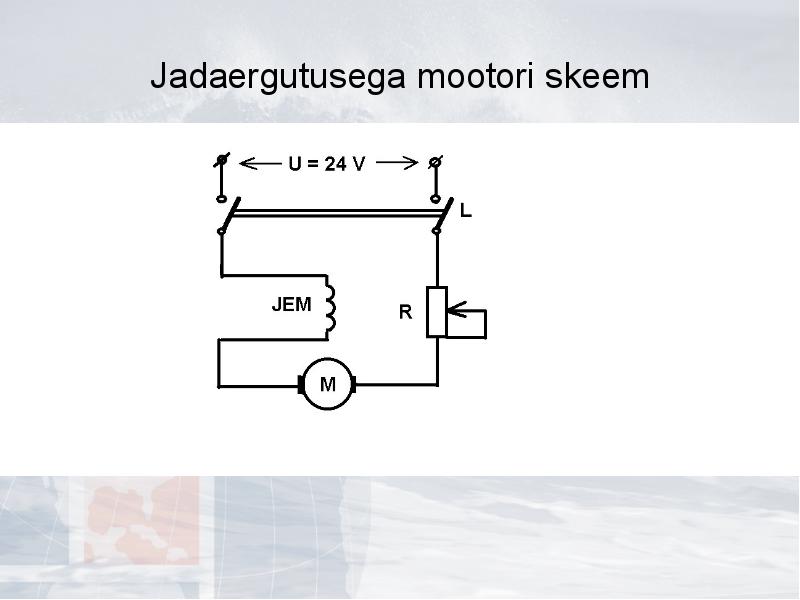

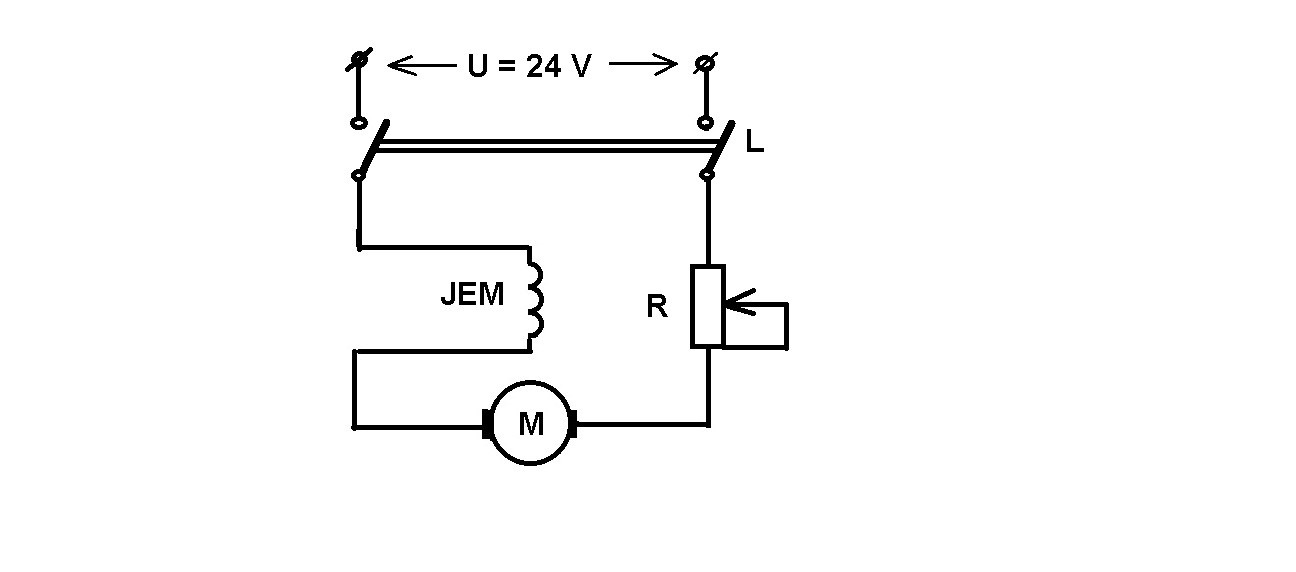

Jadaergutusega mootori skeem

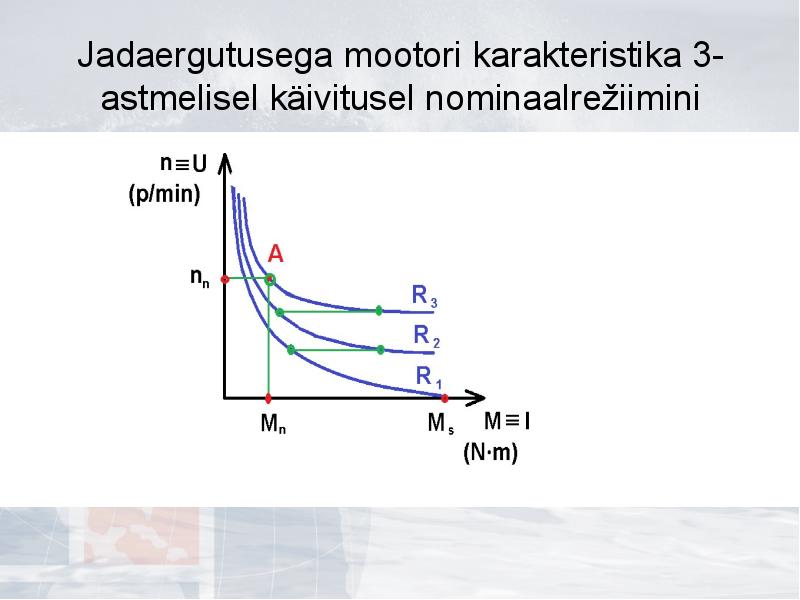

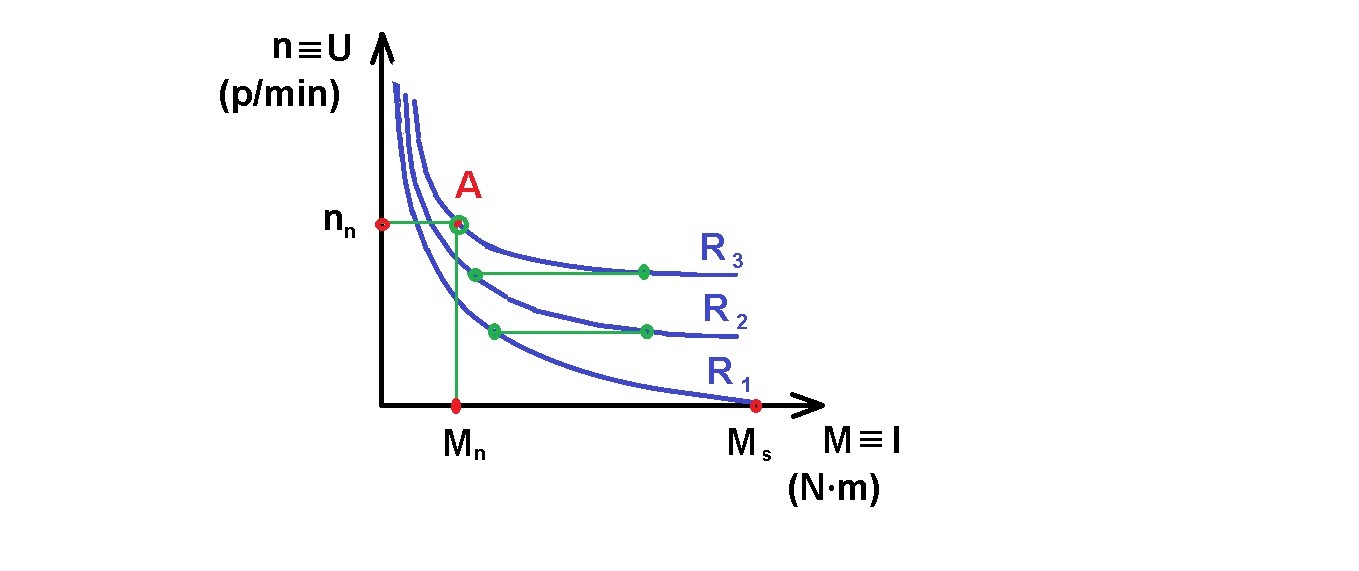

Jadaergutusega mootori karakteristika 3-
astmelisel käivitusel nominaalreziimini

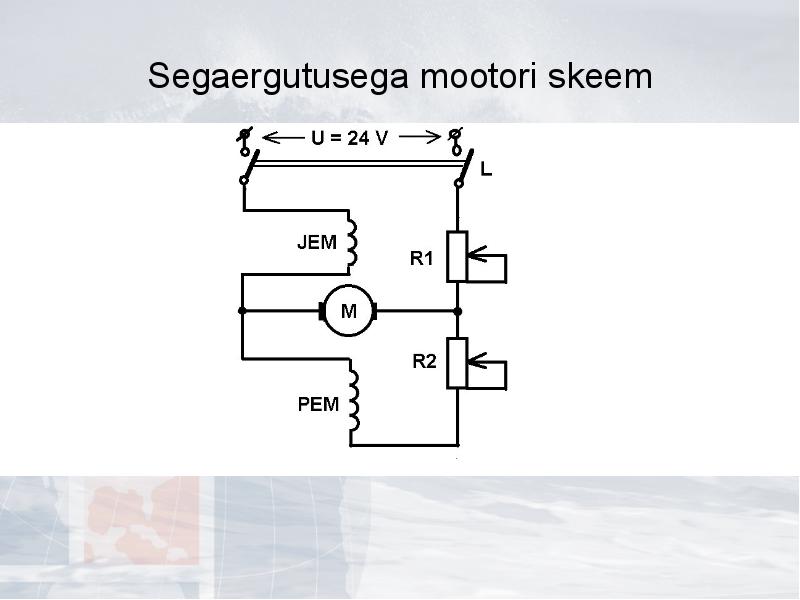

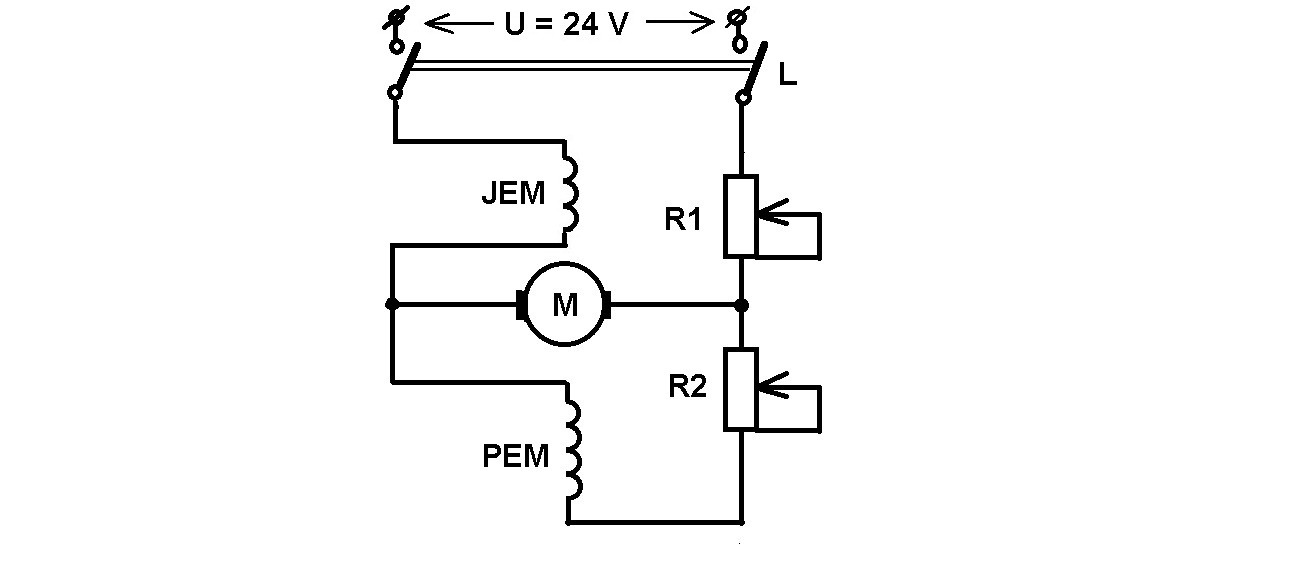

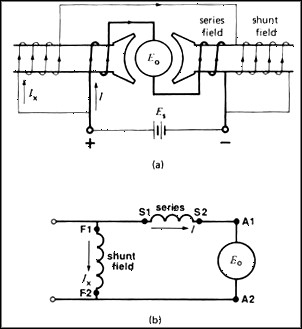

Segaergutusega mootori skeem

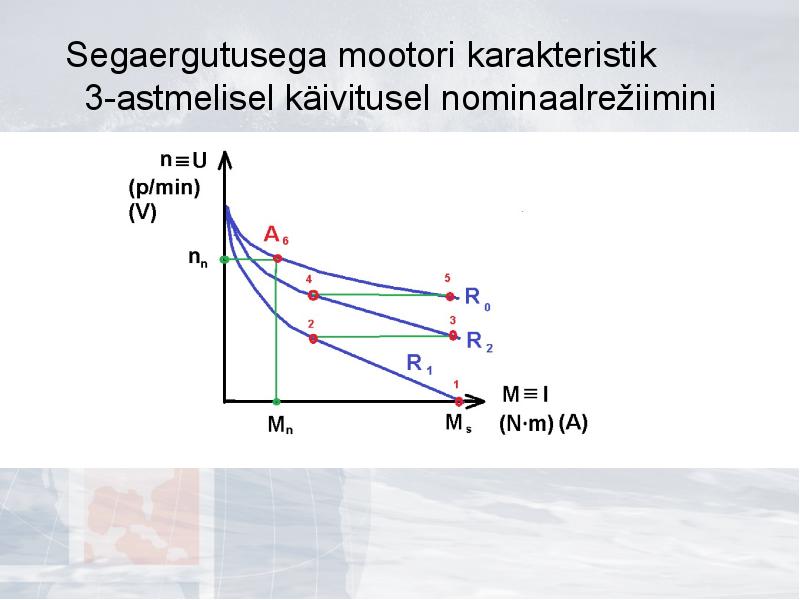

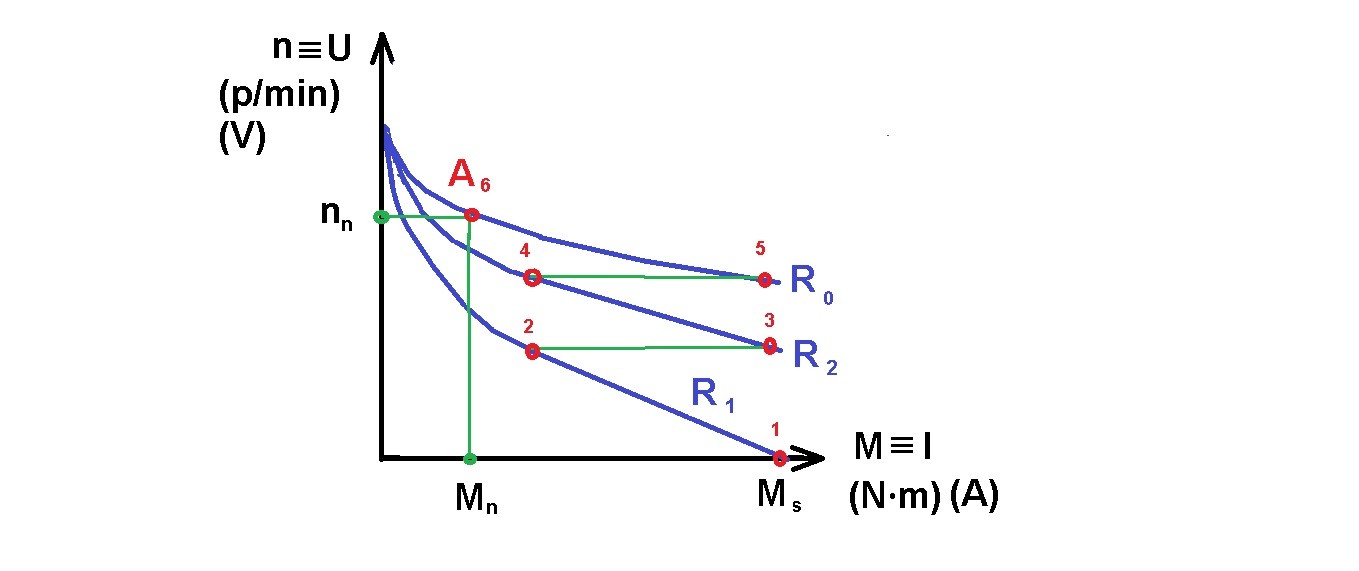

Segaergutusega mootori karakteristik
3-astmelisel käivitusel nominaalreziimini

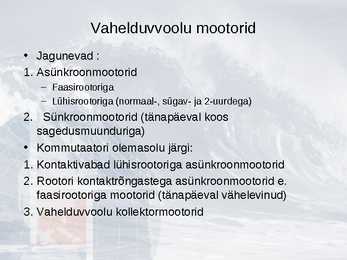

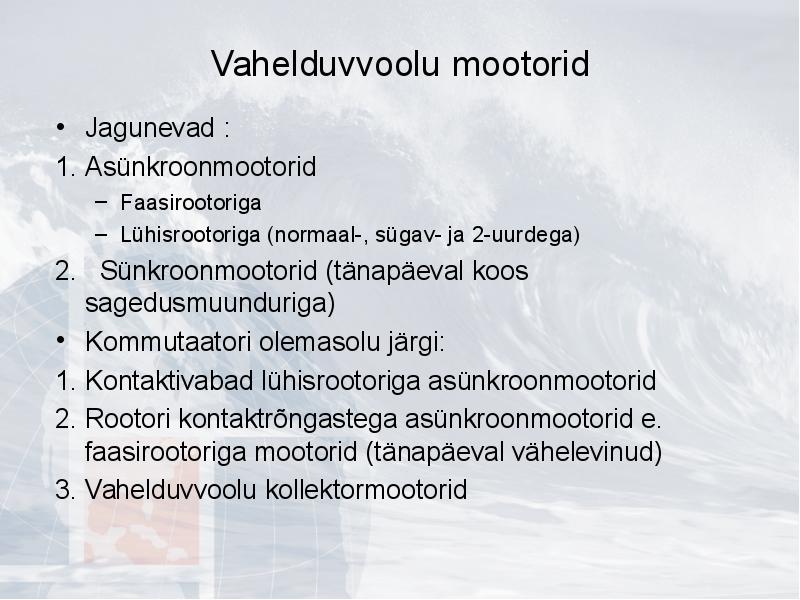

Vahelduvvoolu mootorid
· Jagunevad :
1. Asünkroonmootorid
­ Faasirootoriga
­ Lühisrootoriga (normaal-, sügav- ja 2-uurdega)
2. Sünkroonmootorid (tänapäeval koos
sagedusmuunduriga)
· Kommutaatori olemasolu järgi:
1. Kontaktivabad lühisrootoriga asünkroonmootorid
2. Rootori kontaktrõngastega asünkroonmootorid e.
faasirootoriga mootorid (tänapäeval vähelevinud)
3. Vahelduvvoolu kollektormootorid

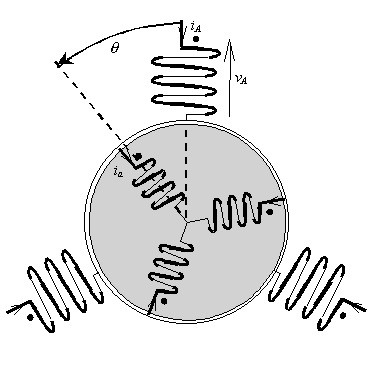

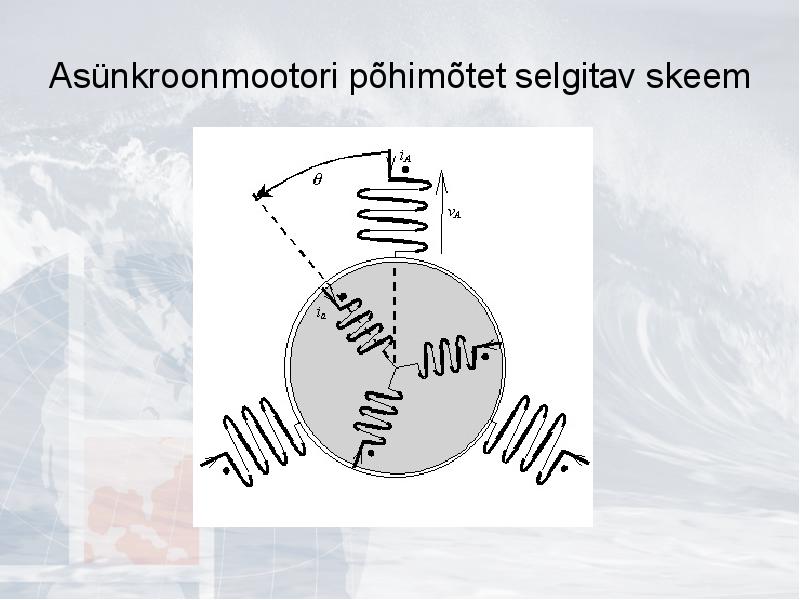

Asünkroonmootori põhimõtet selgitav skeem

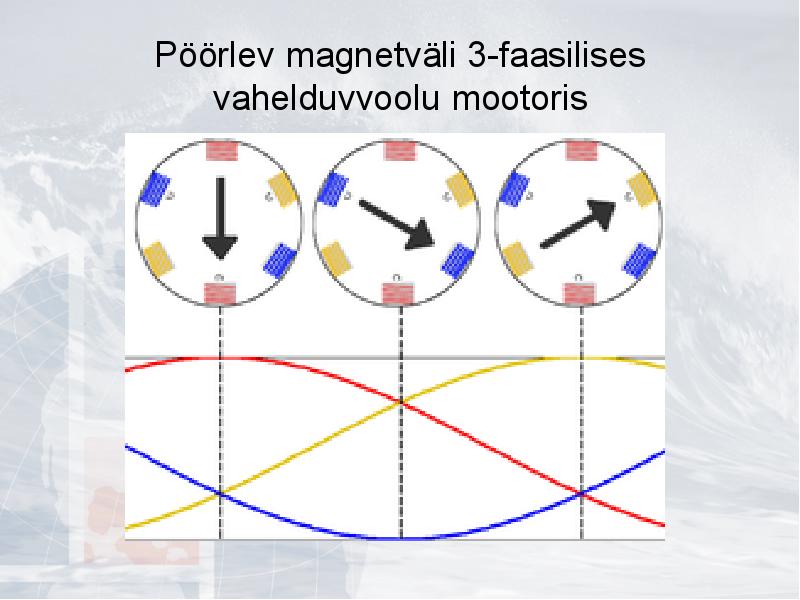

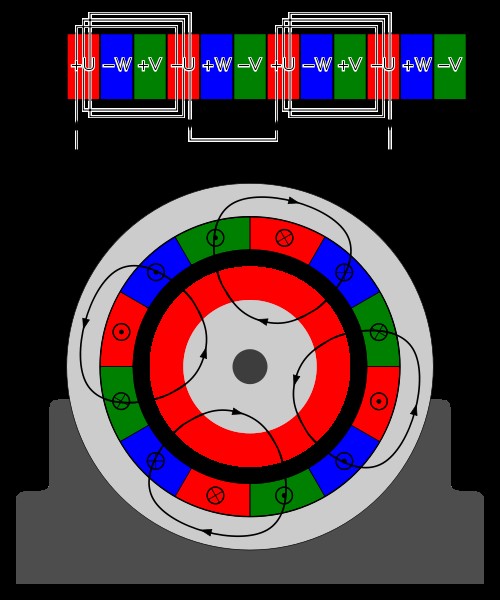

Pöörlev magnetväli 3-faasilises
vahelduvvoolu mootoris

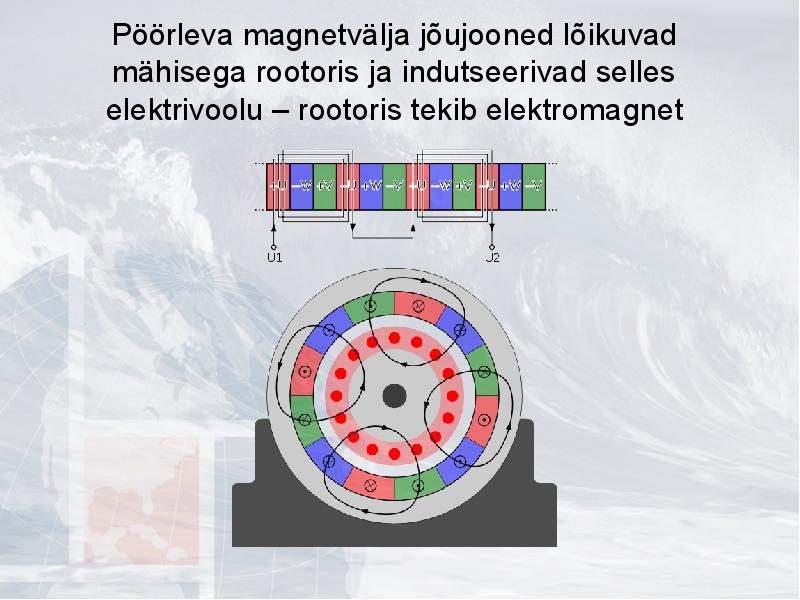

Pöörleva magnetvälja jõujooned lõikuvad
mähisega rootoris ja indutseerivad selles
elektrivoolu ­ rootoris tekib elektromagnet

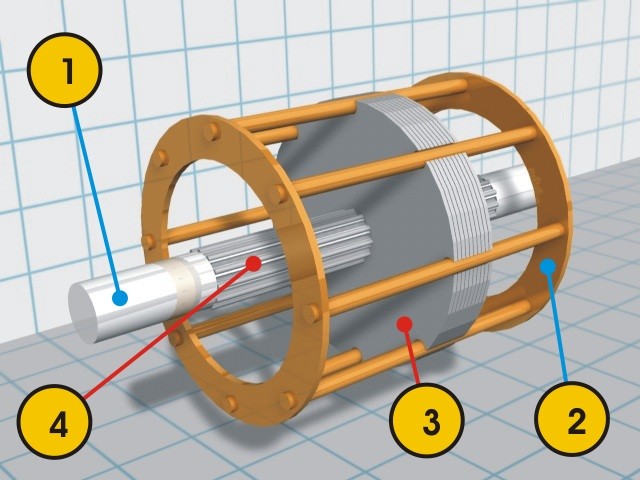

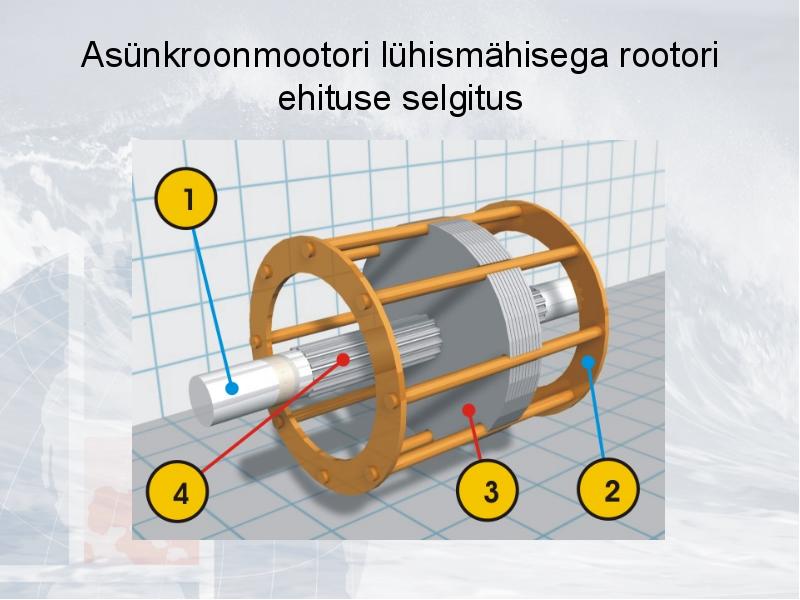

Asünkroonmootori lühismähisega rootori
ehituse selgitus

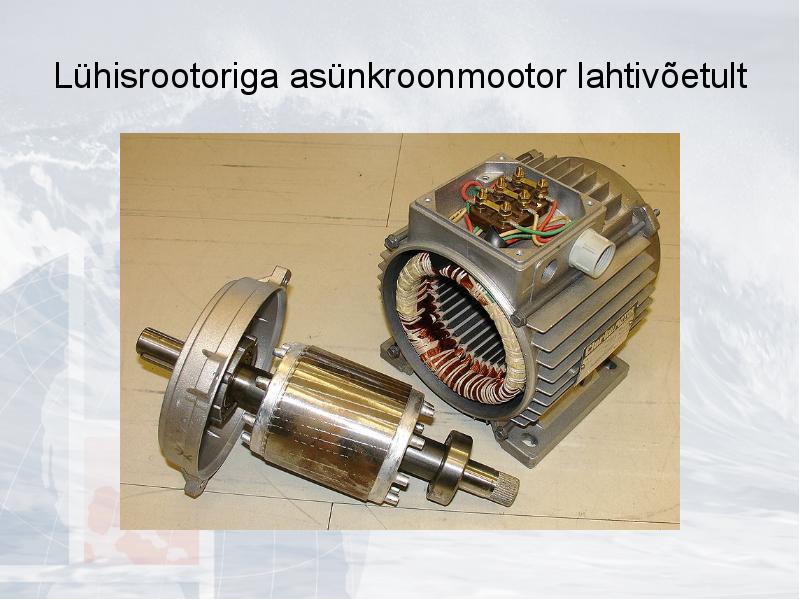

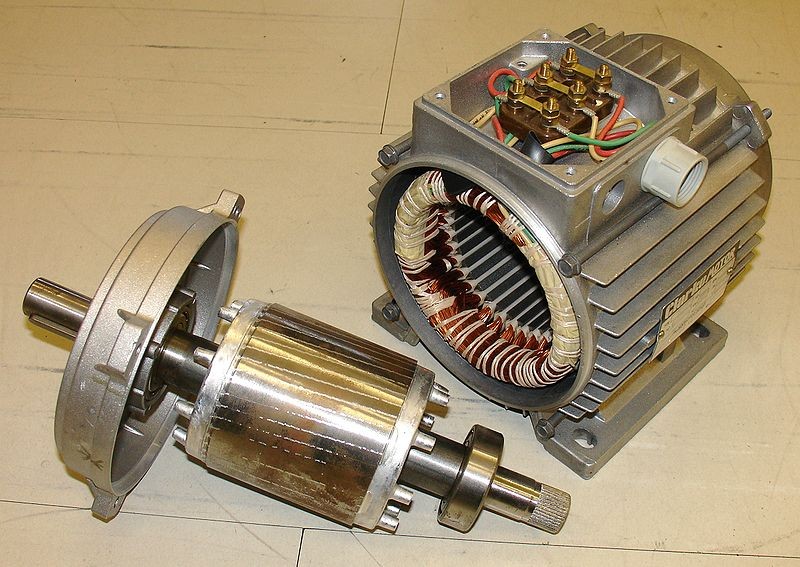

Lühisrootoriga asünkroonmootor lahtivõetult

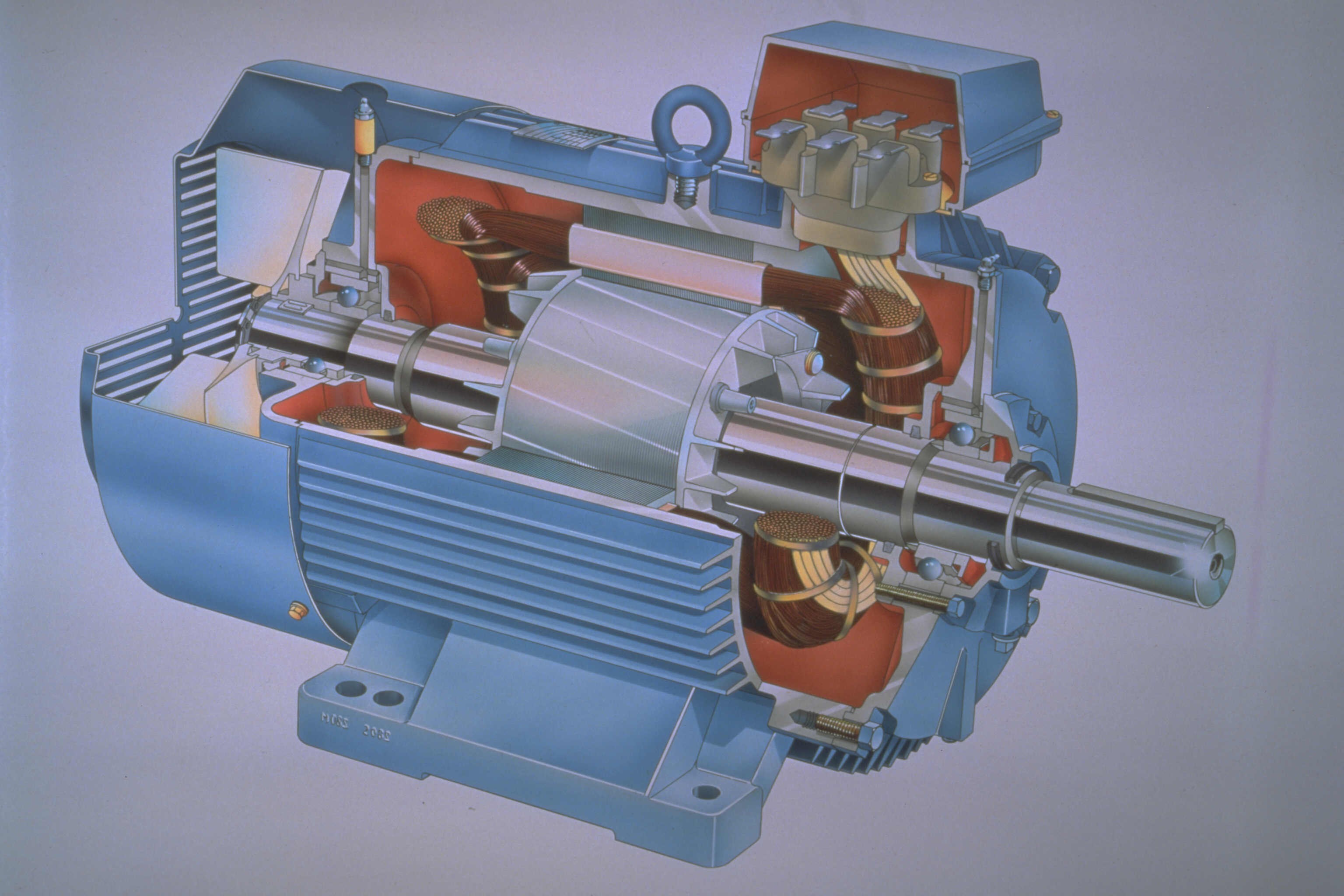

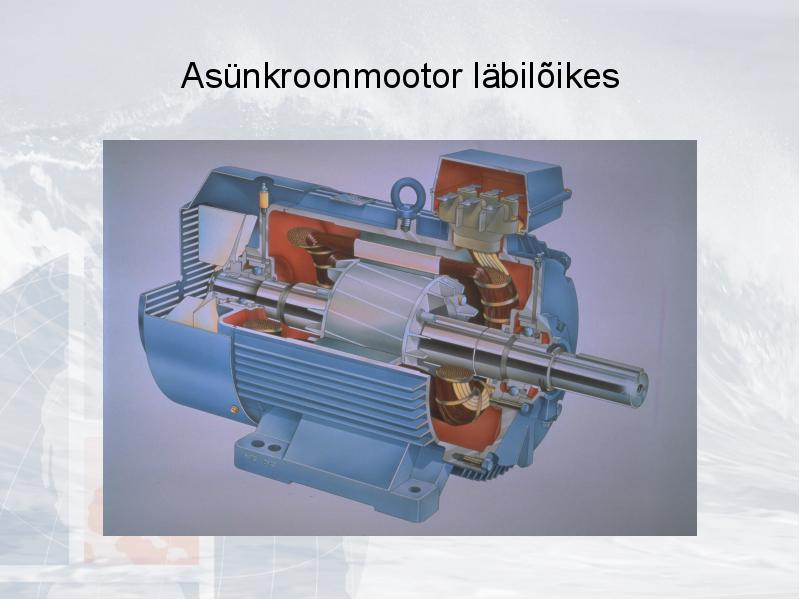

Asünkroonmootor läbilõikes

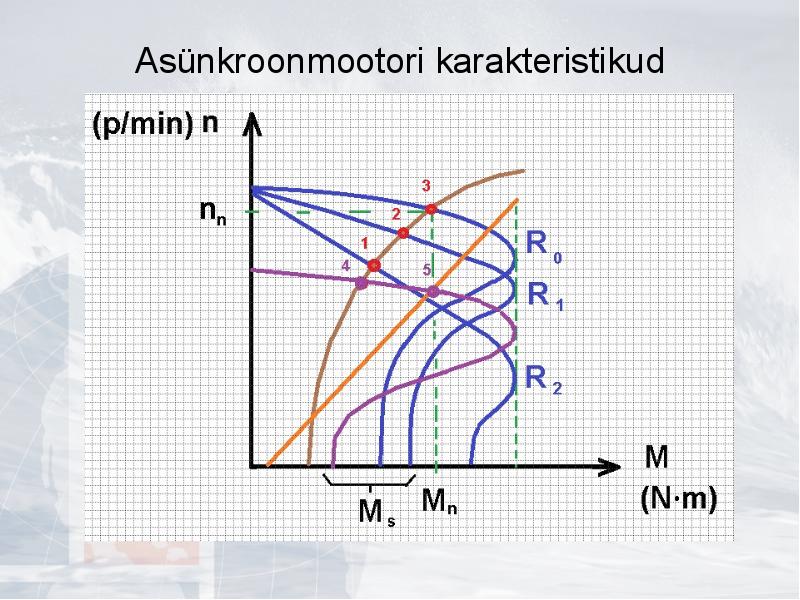

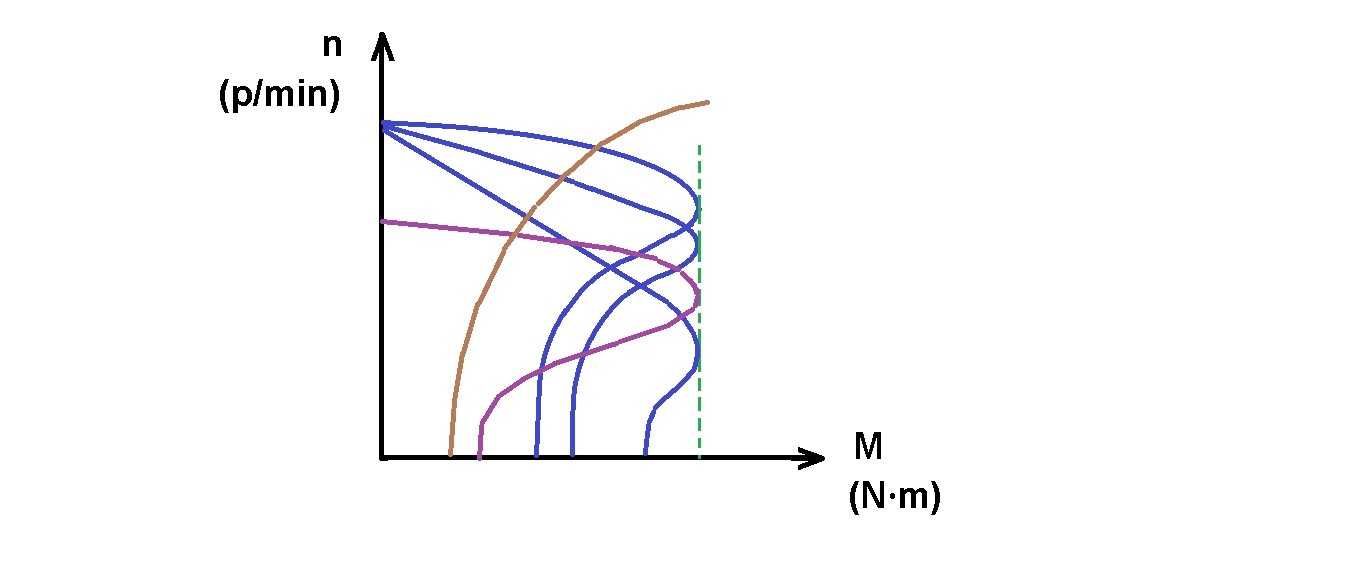

Asünkroonmootori karakteristikud

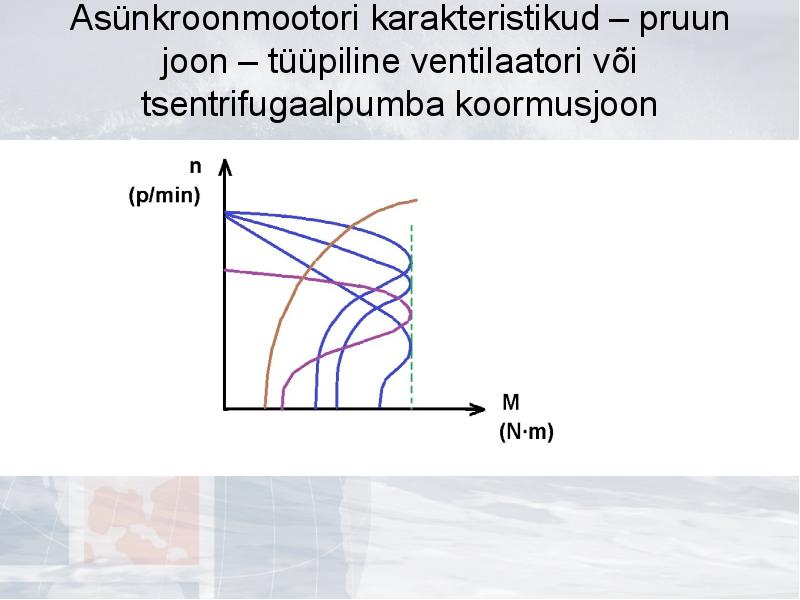

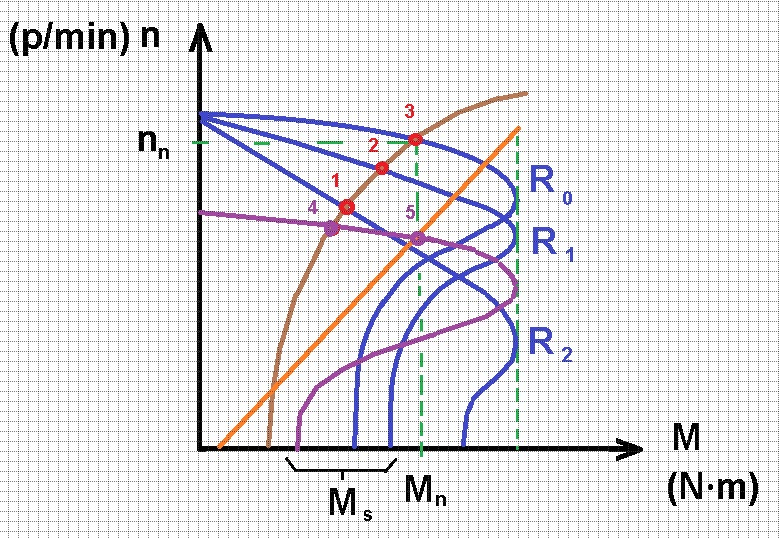

Asünkroonmootori karakteristikud ­ pruun
joon ­ tüüpiline ventilaatori või
tsentrifugaalpumba koormusjoon

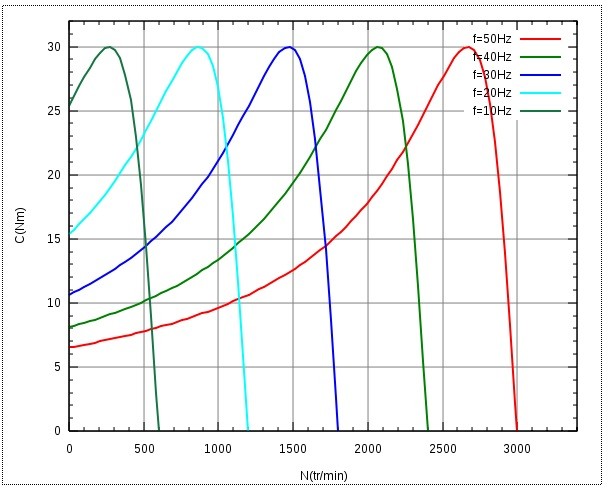

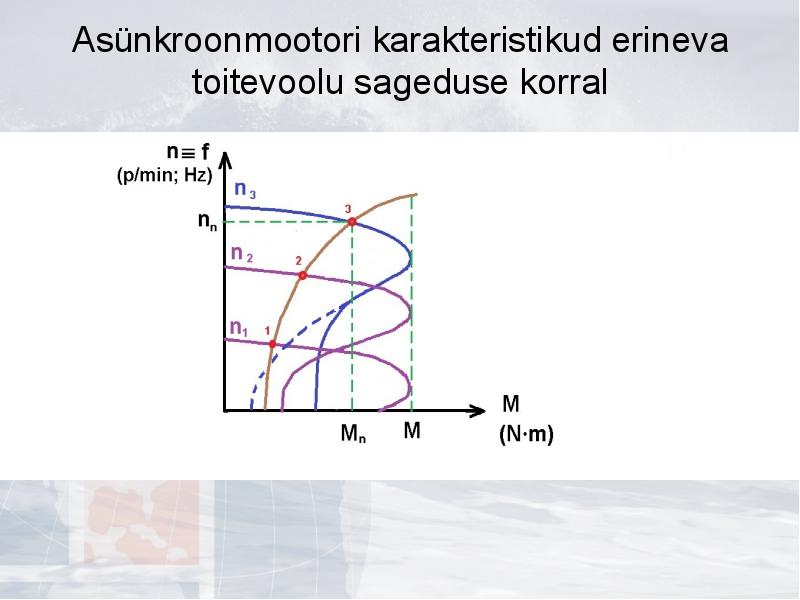

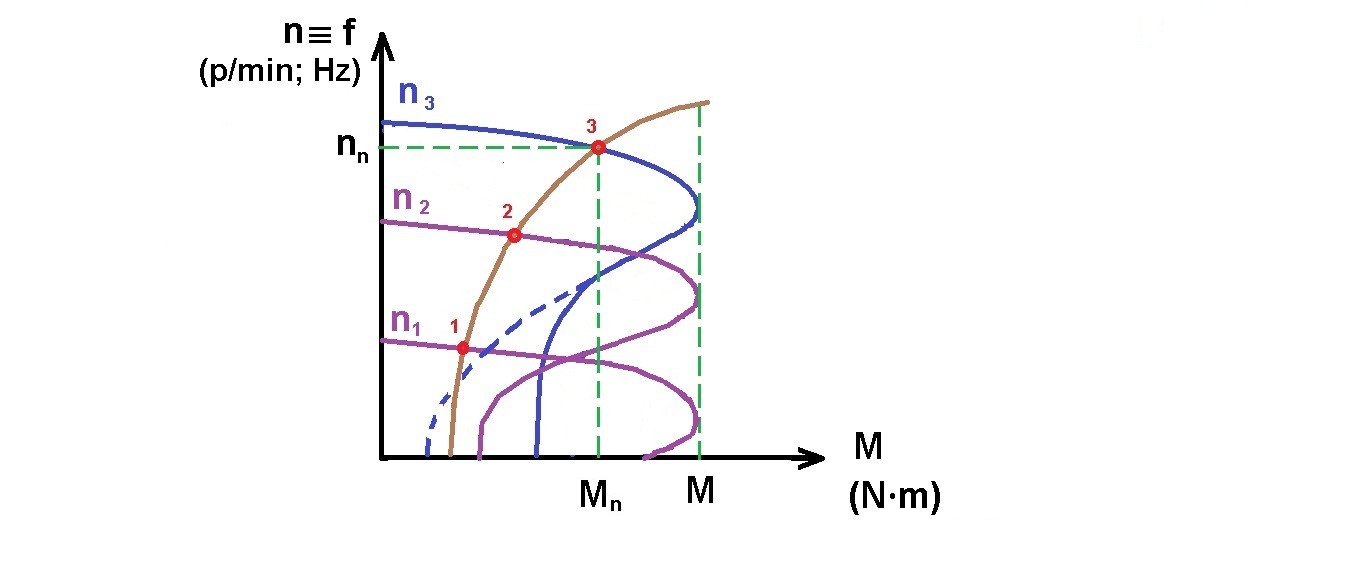

Asünkroonmootori karakteristikud erineva
toitevoolu sageduse korral

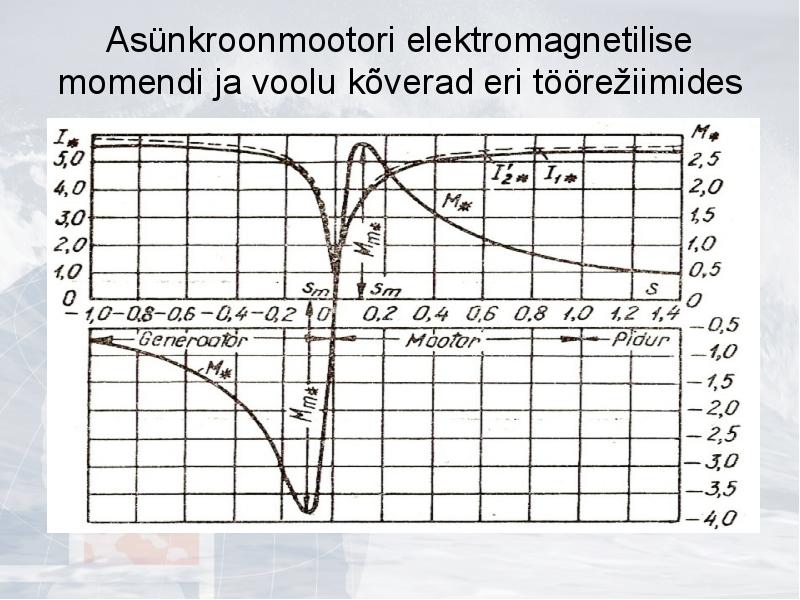

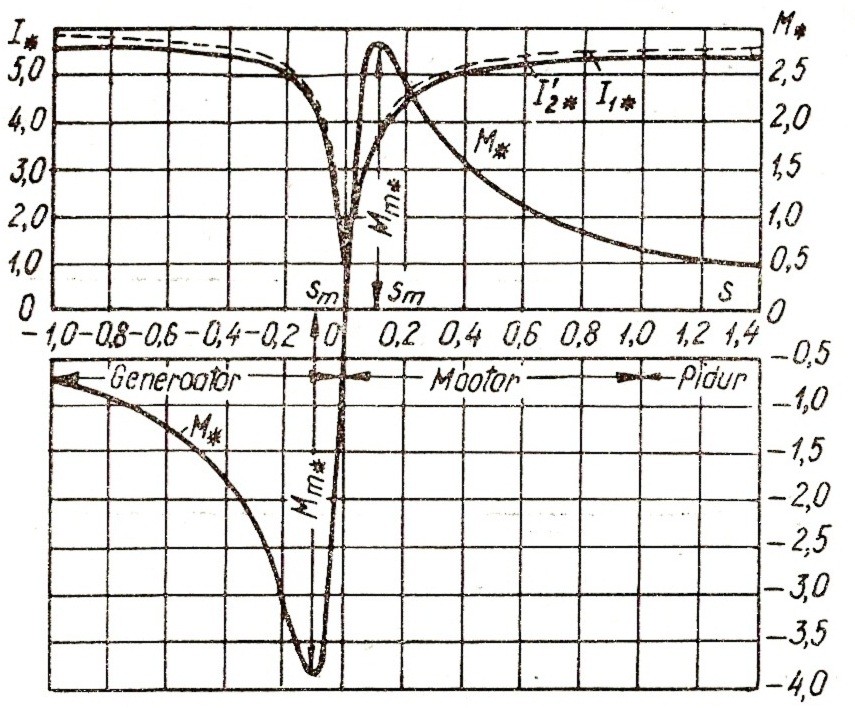

Asünkroonmootori elektromagnetilise
momendi ja voolu kõverad eri tööreziimides

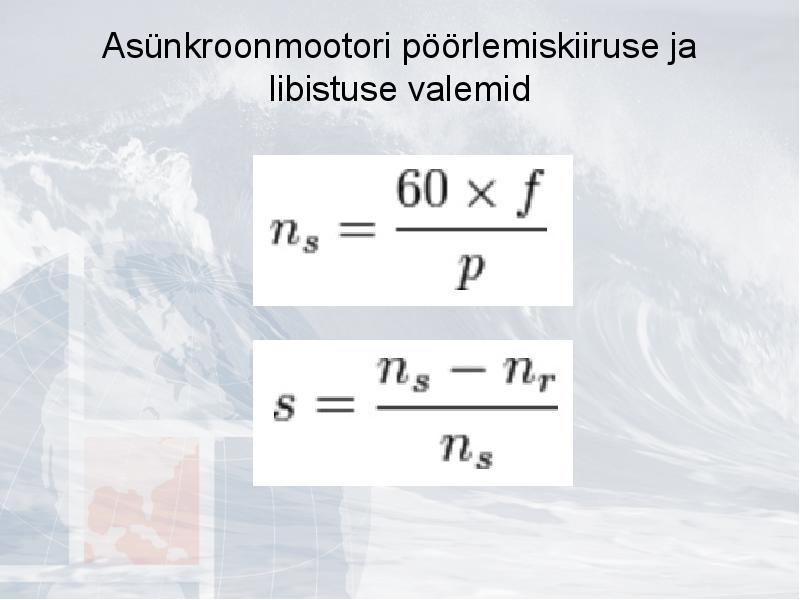

Asünkroonmootori pöörlemiskiiruse ja
libistuse valemid

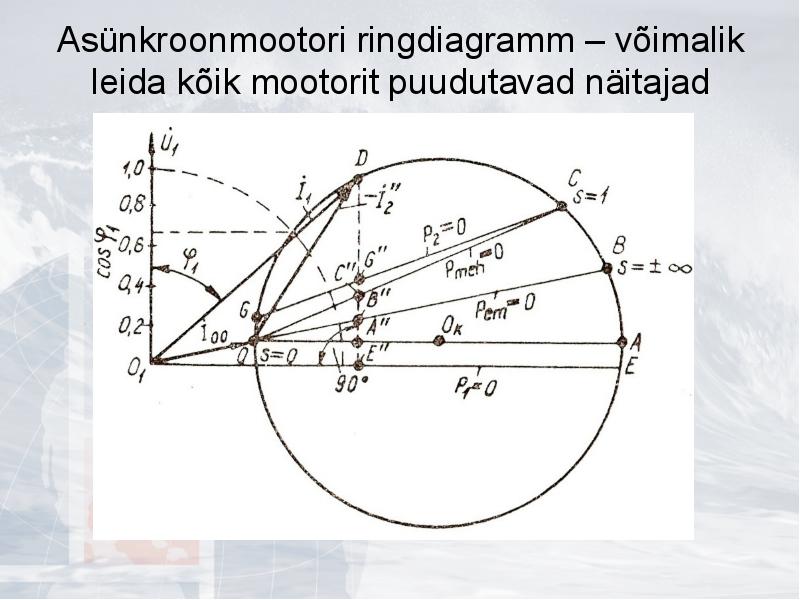

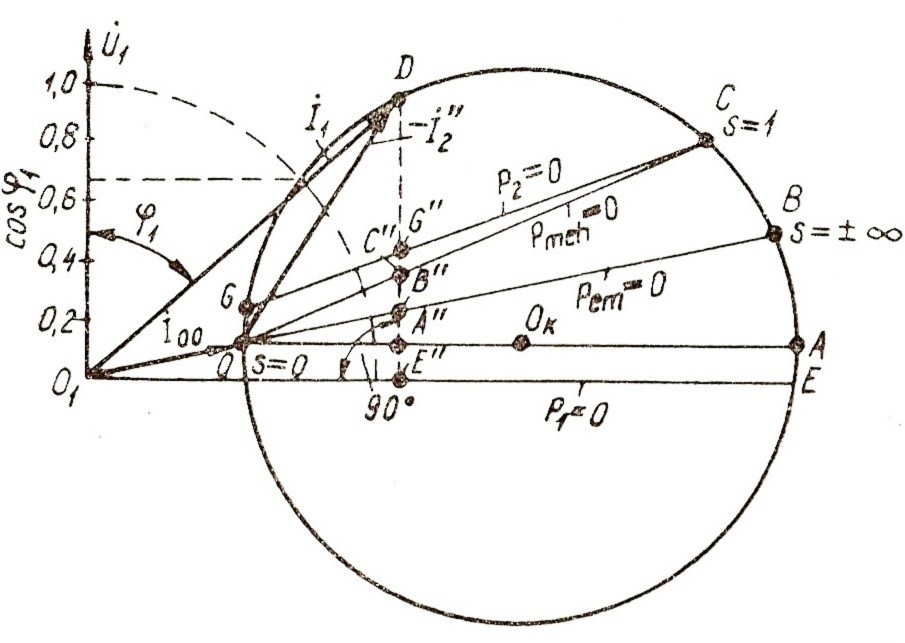

Asünkroonmootori ringdiagramm ­ võimalik
leida kõik mootorit puudutavad näitajad

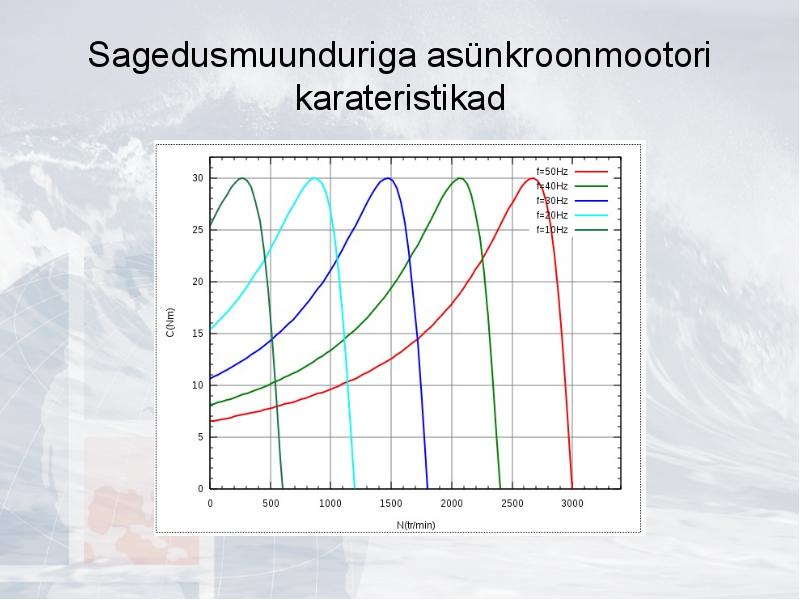

Sagedusmuunduriga asünkroonmootori
karateristikad

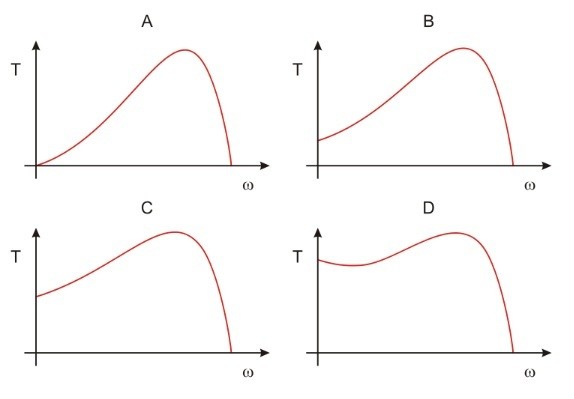

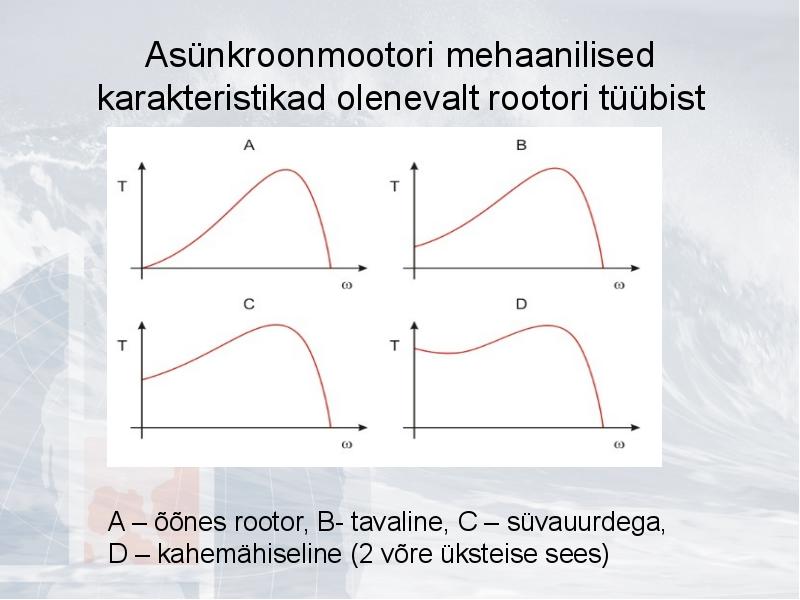

Asünkroonmootori mehaanilised
karakteristikad olenevalt rootori tüübist
A ­ õõnes rootor, B- tavaline, C ­ süvauurdega,
D ­ kahemähiseline (2 võre üksteise sees)

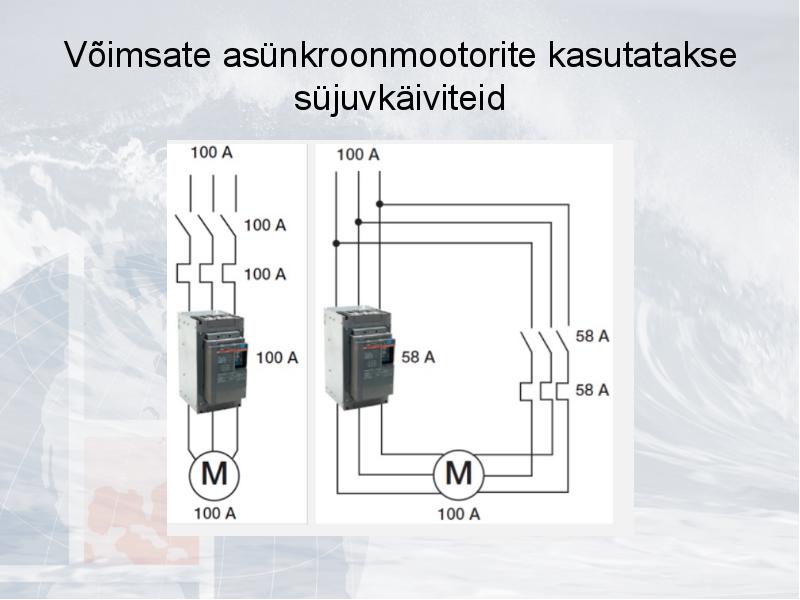

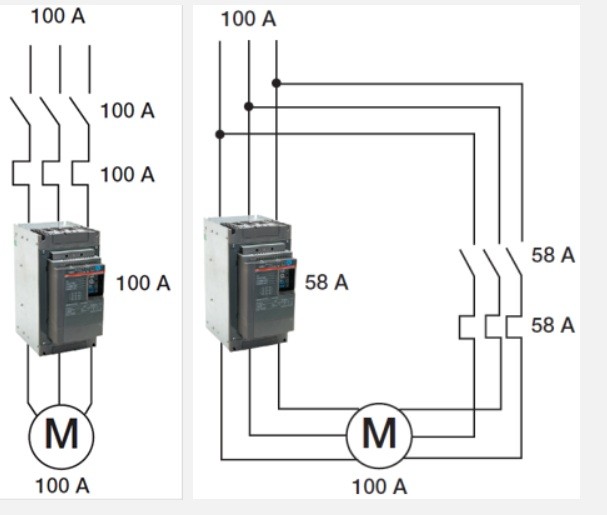

Võimsate asünkroonmootorite kasutatakse
süjuvkäiviteid
