DETAILI MÕÕTMINE NIHIKUTEGA

Aadla , Lota

DETAILI MÕÕTMINE NIHIKUTEGA (0)

Tallinna Tervishoiu Kõrgkool - Füüsika - Füüsika

1 Hindamata

Anton Adoson
DETAILI MÕÕTMINE NIHIKUTEGA
LABORITÖÖ NR. 9
Õppeaines: MÕÕTMINE JA TOLEREERIMINE
Transporditeaduskond
Õpperühm: AT 11/21
Juhendaja : J. Tuppits
Esitamise kuupäev: 8.10.2015
Allkiri :
Tallinn 2015

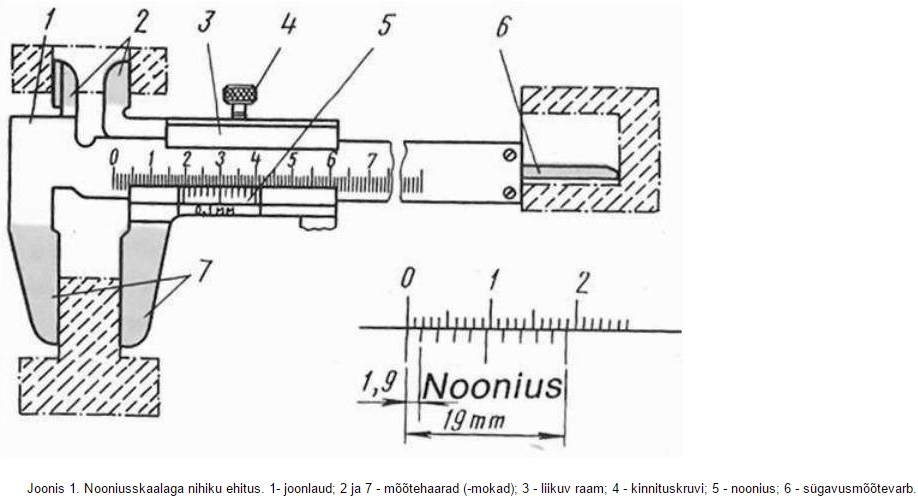

Töövahendid: nihik , elektrooniline nihik , mõõdetav detail
Töö käik:
1.Töös mõõdetakse detaili kõik eskiisil 1 (töökoha lisamaterjal) näidatud läbimõõdud ja pikkusmõõdud kahe erineva nihikuga täpsusega 0,02 ja 0,01 (digitaalse skaalaga nihik) mm kokku kolmel korral.
Alguses mõõdetakse detail nooniusega nihikuga 2 korral. Mõõtetulemused kantakse tabelisse 1 ja esitatakse tulemused juhendajale.
2. Juhendaja loa korral mõõta detail üks kord üle digitaalse skaalaga nihikuga. Mõõtetulemused kanda tabelisse 1.
Kasutatud valem keskmise arvutamiseks:
kus:
a on mõõte tulemus
n on kõikide mõõte tulemuste arv kokku
Mõõdetav detail:
Mõõdetav pind

Tulemus (mm)

Tulemus
(mm)

Tulemus (mm)
( digitaalne )

Keskmine mõõt
(mm)
Kõrgus
51,04
51,07
51,08
51,06
Ringi laius 1
28,12
28,15
28,33
28,20
Ringi laius 2
31,02
31,03
21,01
31,02
Ringi laius 3
34,25
34,26
34,55
34,35
Ringi laius 4
37,33
37,35
37,76
37,48
1 ringi sise diameeter
25,01
25,05
25,03
25,03
4 ringi sise laiend
29,01
29,05
29,17
29,08
4 ringi õhem sise d.
27,24
27,26
27,55
27,35
1.ringi kõrgus
8,05
8,03
8,68
8,25
2 ringi kõrgus
12,27
12,28
12,45
12,33
3 ringi kõrgus
12,32
12,35
12,27
12,31
4 ringi kõrgus
16,44
16,41
16,76
16,54
Tabel 1. Mõõtetulemused
Nooniuse täpsus T=0,02 mm, null- lugem on 0,00

Keskmine: = 51,06

Keskmine: =28,33

Keskmine: =31,02

Keskmine: =34,35

Keskmine: = 37,48

Keskmine: = 25,03

Keskmine: = 29,08

Keskmine: = 27,35

Keskmine: = 8,25

Keskmine: = 12,33

Keskmine: =12,31

Keskmine = 16,54
Järeldus:
Õppisin töö käigus kasutama nihikut ja elektroonilist nihikut. Oma tööd hindan keskmiselt, oli detaili kohti mille mõõtmisel tekkis väga väike erinevus 0,01 mm, kuid oli ka kohti mille tulemused erinesid 0,6mm võrra. Ebatäpsus esines sellest, et mõõtsin detaili natukene erineva kohapealt , kuid üldiselt olen rahul.
