Aururõhu praktikum (0)

TALLINNA TEHNIKAÜLIKOOL
Inseneriteaduskond
Energiatehnoloogia instituut





Laboratoorne töö õppeaines
Keemiatehnika alused




Aururõhu määramine







Üliõpilased:

                Juhendaja :  Rivo Rannaveski, doktorant




Õpperühm: EACB
Sooritatud:

Esitatud:





Tallinn 2018
Töö eesmärk
Praktiliste  mõõtmiste  tulemuste  saamine  ning  mõõdetud  tulemuste  võrdlus  teoreetiliste
tulemustega.  Mõõtetulemuste  usaldusväärsuse  ja  tekkivate  mõõtemääramatuste  võimalike
põhjuste hindamine.
Katseseadme skeem

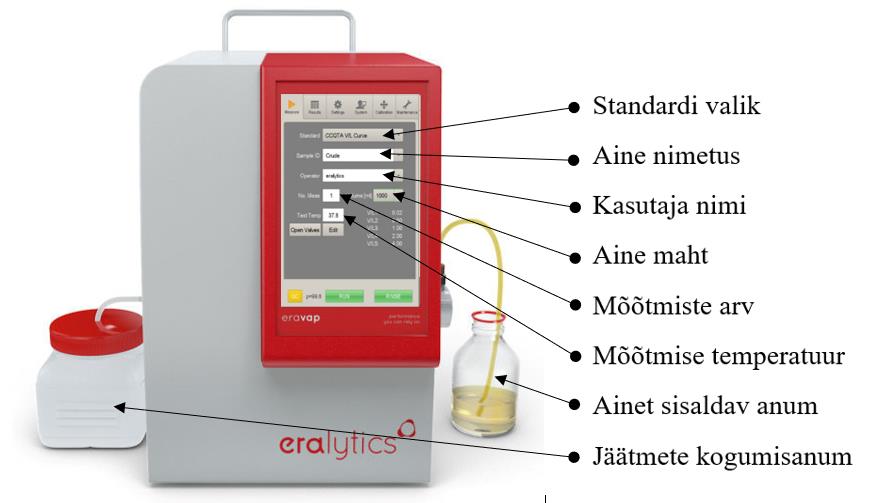

Joonis 1. Katseseade ERAVAP aine aururõhu määramiseks


Kasutatav standard ja mõõtemetoodika
Kasutasime  standardit  ASTM  D6378  Curve,  kuna  selle  meetodi  puhul  ei  ole  vaja  proovi
eelnevalt  prepareerida.  Standard  töötab  kolmekordse   paisumise   meetodiga  ning  mõõdab  iga
paisumise puhul rõhku, mida kasutab aine või segu aururõhu määramiseks.
Katseandmed
Ained: etüülbenseen – 17,7558 g
isobutanool – 19,5579 g
Kokku – 37,3137 g
Meetod: ASTM D6378 Curve

Tabel 1.1
Segu aururõhk kindlatel  temperatuuridel
Temperatuur [K]
Absoluutne rõhk [kPa]
313,15
7,6
323,15
13,2
333,15
21,3
343,15
33,3
353,15
50,7
363,15
75,6

Graafikud
Joonis 1.1
Aururõhu naturaallogaritmi sõltuvus temperatuuri pöördväärtusest
5
4,5
4
3,5
3
P 2,5
ln
2
1,5
1
0,5
0
0,0027 0,00275 0,0028 0,00285 0,0029 0,00295
0,003
0,00305 0,0031 0,00315 0,0032 0,00325
1/T

Arvutused
Leian teoreetilised puhaste  ainete aururõhud:
Etüülbenseen:
1)  40℃ juures (313,15K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−1,54370 = 0,028596 𝑏𝑎𝑟 = 2,86 𝑘𝑃𝑎
𝑇 + 𝐶
313,15 𝐾 + (−60,539)
2)  50℃ juures (323,15K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−1,32975 = 0,046801 𝑏𝑎𝑟 = 4,68 𝑘𝑃𝑎
𝑇 + 𝐶
323,15 𝐾 + (−60,539)
3)  60℃ juures (333,16K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−1,13149 = 0,073876 𝑏𝑎𝑟 = 7,39 𝑘𝑃𝑎
𝑇 + 𝐶
333,15 𝐾 + (−60,539)
4)  70℃ juures (343,15K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−0,947271 = 0,112909 𝑏𝑎𝑟 = 11,29 𝑘𝑃𝑎
𝑇 + 𝐶
343,15 𝐾 + (−60,539)
5)  80℃ juures (353,15K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−0,775638 = 0,167634 𝑏𝑎𝑟 = 16,76 𝑘𝑃𝑎
𝑇 + 𝐶
353,15 𝐾 + (−60,539)
6)  90℃ juures (363,15K)
𝐵
1419,315
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,07488 −
⇒ 𝑃 = 10−0,615349 = 0,242466 𝑏𝑎𝑟 = 24,25 𝑘𝑃𝑎
𝑇 + 𝐶
363,15 𝐾 + (−60,539)
Isobutanool:
1)  40℃ juures (313,15K)
𝐵
1236 ,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−1,414025 = 0,038546 𝑏𝑎𝑟 = 3,85 𝑘𝑃𝑎
𝑇 + 𝐶
313,15 𝐾 + (−101,528)
2)  50℃ juures (323,15K)
𝐵
1236,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−1,150275 = 0,070750 𝑏𝑎𝑟 = 7,08 𝑘𝑃𝑎
𝑇 + 𝐶
323,15 𝐾 + (−101,528)
3)  60℃ juures (333,16K)
𝐵
1236,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−0,909300 = 0,123226 𝑏𝑎𝑟 = 12,32 𝑘𝑃𝑎
𝑇 + 𝐶
333,15 𝐾 + (−101,528)
4)  70℃ juures (343,15K)
𝐵
1236,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−0,688270 = 0,204989 𝑏𝑎𝑟 = 20,50 𝑘𝑃𝑎
𝑇 + 𝐶
343,15 𝐾 + (−101,528)
5)  80℃ juures (353,15K)
𝐵
1236,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−0,484809 = 0,327485 𝑏𝑎𝑟 = 32,75 𝑘𝑃𝑎
𝑇 + 𝐶
353,15 𝐾 + (−101,528)
6)  90℃ juures (363,15K)
𝐵
1236,991
𝑙𝑜𝑔𝑃 = 𝐴 −
= 4,43126 −
⇒ 𝑃 = 10−0,296901 = 0,504776 𝑏𝑎𝑟 = 50,48 𝑘𝑃𝑎
𝑇 + 𝐶
363,15 𝐾 + (−101,528)
Leian moolimurru mõlemale ainele:
Etüülbenseeni moolide arv:
M(C8H10)= 12*8+10*1 = 106 g/mol
𝑚
17,7558 g
n(C8H10)=
=
= 0,168 𝑚𝑜𝑙
𝑀
106 𝑔/𝑚𝑜𝑙
Isobutanooli moolide arv:
M( C4H10O ) = 12*4+ 1*10+16 = 74 g/mol
𝑚
19,5579 g
n(C4H10O) =
=
= 0,264 𝑚𝑜𝑙
𝑀
74 𝑔/𝑚𝑜𝑙
0,168 𝑚𝑜𝑙
Etüülbenseeni moolimurd:  𝑥1 =
= 0,39
0,168 mol+0,264 mol
0,264𝑚𝑜𝑙
Isobutanooli moolimurd:  𝑥2 =
= 0,61
0,432mol
Leian segu aururõhud:
1)  40℃ juures (313,15K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 2,86 𝑘𝑃𝑎 ∗ 0,39 + 3,85 𝑘𝑃𝑎 ∗ 0,61 = 3,46 𝑘𝑃𝑎
𝑖=1
2)  50℃ juures (323,15K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 4,68 𝑘𝑃𝑎 ∗ 0,39 + 7,08 𝑘𝑃𝑎 ∗ 0,61 = 6,14 𝑘𝑃𝑎
𝑖=1
3)  60℃ juures (333,16K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 7,39 𝑘𝑃𝑎 ∗ 0,39 + 12,32 𝑘𝑃𝑎 ∗ 0,61 = 10,40 𝑘𝑃𝑎
𝑖=1
4)  70℃ juures (343,15K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 11,29 𝑘𝑃𝑎 ∗ 0,39 + 20,50 𝑘𝑃𝑎 ∗ 0,61 = 16,91 𝑘𝑃𝑎
𝑖=1
5)  80℃ juures (353,15K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 16,76 𝑘𝑃𝑎 ∗ 0,39 + 32,75 𝑘𝑃𝑎 ∗ 0,61 = 26,51 𝑘𝑃𝑎
𝑖=1
6)  90℃ juures (363,15K)
𝑛
𝑃 = ∑ 𝑝𝑖𝑥𝑖 = 24,25 𝑘𝑃𝑎 ∗ 0,39 + 50,48 𝑘𝑃𝑎 ∗ 0,61 = 40,25 𝑘𝑃𝑎
𝑖=1
Võrdlen arvutatud aururõhkusid mõõdetud väärtustega:
1)  40℃ juures (313,15K)
7,6 𝑘𝑃𝑎 − 3,46 𝑘𝑃𝑎
𝛿 =
∗ 100% = 54,5%
7,6 𝑘𝑃𝑎
2)  50℃ juures (323,15K)
13,2 𝑘𝑃𝑎 − 6,14 𝑘𝑃𝑎
𝛿 =
∗ 100% = 53,5%
13,2 𝑘𝑃𝑎
3)  60℃ juures (333,16K)
21,3 𝑘𝑃𝑎 − 10,40 𝑘𝑃𝑎
𝛿 =
∗ 100% = 51,2%
21,3 𝑘𝑃𝑎
4)  70℃ juures (343,15K)
33,3 𝑘𝑃𝑎 − 16,91 𝑘𝑃𝑎
𝛿 =
∗ 100% = 49,2%
33,3 𝑘𝑃𝑎
5)  80℃ juures (353,15K)
50,7 𝑘𝑃𝑎 − 26,51 𝑘𝑃𝑎
𝛿 =
∗ 100% = 47,7%
50,7 𝑘𝑃𝑎
6)  90℃ juures (363,15K)
75,6 𝑘𝑃𝑎 − 40,25 𝑘𝑃𝑎
𝛿 =
∗ 100% = 46,8%
75,6 𝑘𝑃𝑎
Mõõtemääramatused:
Kuna kordusmõõtmisi ei tehtud, puudub A-tüüpi määramatus. Seega B-tüüpi määramatus
ongi C-tüüpi määramatus, mis iseloomustab 95% usaldadavusega hinnatava parameetri
tegelikku väärtust.
𝑙𝑝ℎ(𝑇) = 0,5 𝐾        𝑙𝑝ℎ(𝑃) = 0,05 𝑘𝑃𝑎        𝑙𝑝ℎ(𝑚) = 0,3 𝑔
𝑒𝑝
0,5 𝐾
1
𝑈𝑐(𝑇) =   𝑈𝐵(𝑇)𝑚 = 𝑡∞,𝛽
= 2,0
 𝐾
3
3
3
𝑒𝑝
0,05 𝑘𝑃𝑎
1
𝑈𝑐(𝑃) =   𝑈𝐵(𝑃)𝑚 = 𝑡∞,𝛽
= 2,0
 𝑘𝑃𝑎
3
3
30
𝑒𝑝
0,3 𝑔
1
𝑈𝑐(𝑚) =   𝑈𝐵(𝑚)𝑚 = 𝑡∞,𝛽
= 2,0
=  𝑔
3
3
5
Leian aururõhu temperatuursõltuvust kirjeldava võrrandi algordinaadi ning tõusu
mõõtemääramatused kasutades lineaarset regressiooni ( Excelis ):
Võrrand: 𝑃 = 1,33𝑇 − 415,16   , kus P [kPa] ja T [K]
Tõusu mõõtemääramatus: 0,18
Sirge tõus: 1,33 ± 0,18
Algordinaadi mõõtemääramatus: 59,70
Sirge algordinaat -415 ± 60

Järeldused ja kokkuvõte
Mõõdetud  ja  arvutatud  aururõhkude  vahelised  suhtelised  vead  (lugedes  õigeks  mõõdetud
väärtuse)  tulid  keskmiselt  50%.  Suur  erinevus  võib  olla  tingitud  sellest,  et   praktikumis
kasutatud ained olid vanad ja kaua seisnud. Erinevused arvutatud ja mõõdetud tulemuste vahel
ei ole tõenäoliselt seotud mõõtemääramatusega, kuna määramatused olid üsna väikesed ning
suhtelised  vead  seevastu  suured.  Tulemustest  võib  järeldada,  et  antud  ainete  segu  aururõhu
määramine  kasutades   Raoult ’i  seadust  ei  ole  eriti  täpne.  Seega  pole  kallistest  tellitud
mõõtmistest loobumine ning segu aururõhu teoreetiliselt arvutamine hea mõte.
Kasutatud kirjandus
ERAVAP Instruction Manual  – Parks  Scientific  Canada
https://www.parkesscientific.com/wp-content/uploads/2015/11/ERAVAP-m-78047.pdf
Etüülbenseeni ja isobutanooli aururõhkude andmed
https://webbook.nist.gov/cgi/cbook.cgi?ID=C78831&Mask=4&Type=ANTOINE&Plot=on
https://webbook.nist.gov/cgi/cbook.cgi?ID=C100414&Mask=4&Type=ANTOINE&Plot=on
Füüsikaliste suuruste mõõtmine. Mõõtmisvead, mõõtehälbed ja mõõtemääramatus
https://www.ttu.ee/public/m/Marek_Vilipuu/FI_doks/FUUSIKALISTE_SUURUSTE_MOOT
MINE_MOOTMISVEAD_MOOTEHALBED_J.pdf
