MHE0042 MASINAELEMENDID lI TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-1-1- E MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL 2010/2011. õ.a. KEVADSEMESTER ______________________________________________________________________ MHE0042 MASINAELEMENDID II Kodutöö nr. 2 Variant nr. Töö nimetus: Liugelaagri valik ja arvutus A-1 B-7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: 094171 MATB 42 .......A.Sivitski.............. Sergei Lakissov …………………........... ..................................... Töö esitatud: Töö parandada: Arvestatud: ___________________________________________________________________ Harjutustunnid: Assistent, td

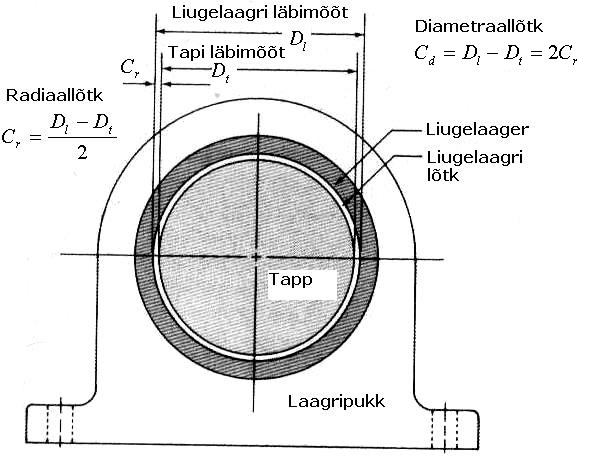

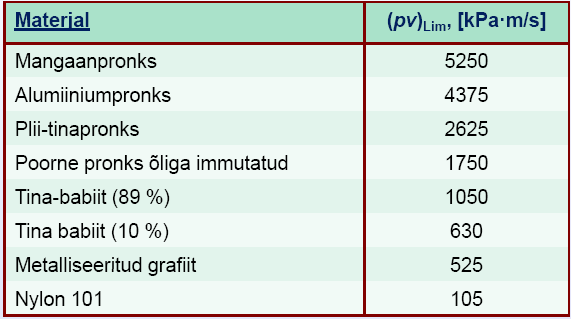

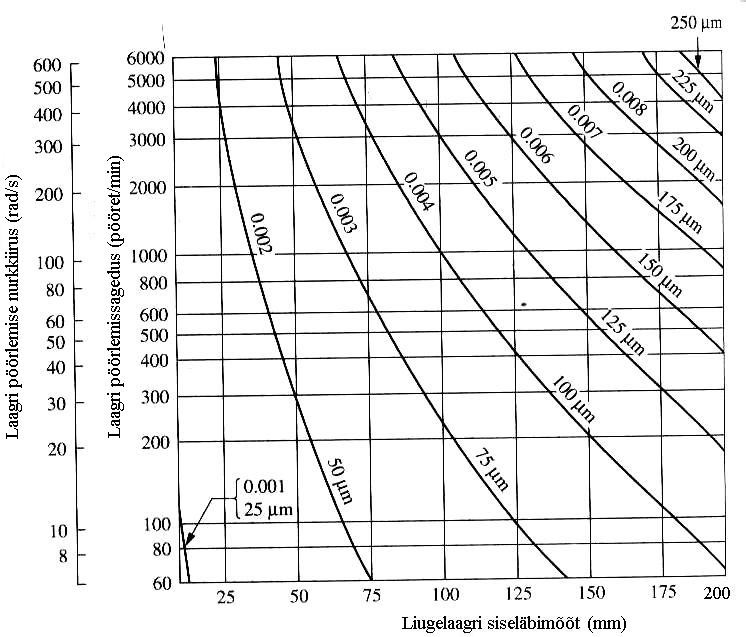

MASINAELEMENDID II Kodutöö nr. 1-A Variant nr. Töö nimetus: Liugelaagri valik ja arvutus A-4 B-2 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: A.Sivitski Töö esitatud: Töö parandada: Arvestatud: 22.05.2014 Ülesanne: Projekteerida piirmäärimisega liugelaager. Joonis 1. Liugelaagerduse komponendid ja lõtkud. Antud: Tapi (võlli) ja laagri nimiläbimõõt D = 50 mm ja võlli pöörlemise nurkkiirus = 36,6 rad/s
MHE0042 MASINAELEMENDID lI TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-1-1- E MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL 2010/2011. õ.a. KEVADSEMESTER ______________________________________________________________________ MHE0042 MASINAELEMENDID II Kodutöö nr. 3 Variant nr. Töö nimetus: Veerelaagri valik ja arvutus A-1 B-7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: 094171 MATB 42 .......A.Sivitski.............. Sergei Lakissov …………………........... ..................................... Töö esitatud: Töö parandada: Arvestatud: ___________________________________________________________________ Harjutustunnid: Assistent, td
MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL __________________________________________________________________________________ MHE0042 MASINAELEMENDID I Kodutöö nr. 6 Variant nr. A-2 Töö nimetus: Siduri valik B-0 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: Alina Sivitski Töö esitatud: Töö parandada: Arvestatud: ________________________________________________________________________________________ Harjutustunnid: Assistent, td. Alina Sivitski, tuba AV-416; [email protected]
[email protected] MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL __________________________________________________________________________________ KODUTÖÖ NR. 5 Pressliite tugevusarutus ja pingistu valik Valida istu pressliite moodustamiseks. Pressliite moodustavad detailid on tiguratas ja võll (vt joon. 1), ( liistliidet pole vaja arvesse võtta). Koormused, liite (istu) nimimõõde (võlli läbimõõt) ja varuteguri väärtus valitakse vastavalt õppekoodi viimasele numbrile (): A 0 1 2 3 4 5 6 7 8 9
4 EAP - 1-1-1- E MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL 2010/2011. õ.a. KEVADSEMESTER ______________________________________________________________________ MHE0042 MASINAELEMENDID II Kodutöö nr. 5 Variant nr. Töö nimetus: Hammas- ja tiguülekande arvutus A-1 B-7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: 094171 MATB 42 .......A.Sivitski.............. Sergei Lakissov …………………........... ..................................... Töö esitatud: Töö parandada: Arvestatud:
Ülesande Püstitus m d2/2 Fr m Ft F l/2 a l Projekteerida võll ja läbi viia võlli arvutus väsimusele. Põhjendada võlli materjali ja kuju valikut. Võlli materjal: karastatud teras C55E (ReH = 420 MPa, Rm = 700 MPa, -1 = 0,4 · 700 = 280 MPa, -1 = 0,22 · 700 = 154 MPa). D2 = 240 mm l = 140 mm Fr = 1.5 kN, Ft = 2.6 kN, Fa = 1.2 kN Lahendus Ülekantav pöötdemoment: m = 312 Nm Taandatud paindemoment: M = 144 Nm Võlli läbimõõdu leiame järgnevalt:
MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL __________________________________________________________________________________ MHE0042 MASINAELEMENDID I Kodutöö nr. 1 Variant nr. Töö nimetus: A -7 Istu analüüs B -7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MASB-31 A.Sivitski Töö esitatud: Töö parandada: Arvestatud: 13.10.12 Istu skeem: ________________________________________________________________________________________ Harjutustunnid: Assistent, td. Alina Sivitski, tuba AV-416; [email protected] MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT
