Idee

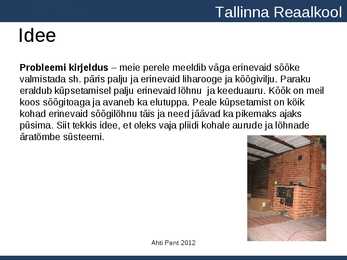

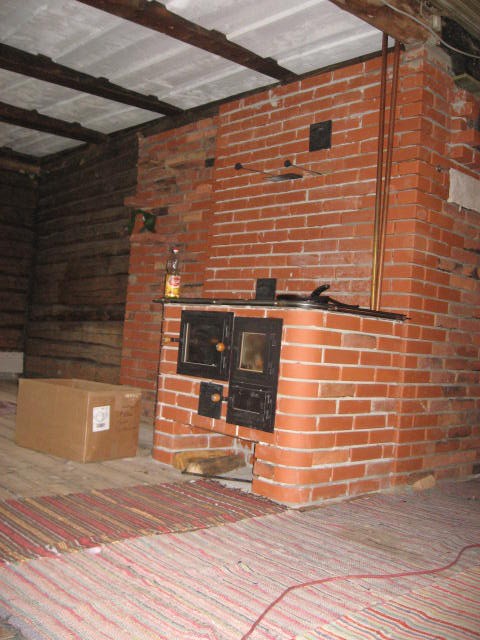

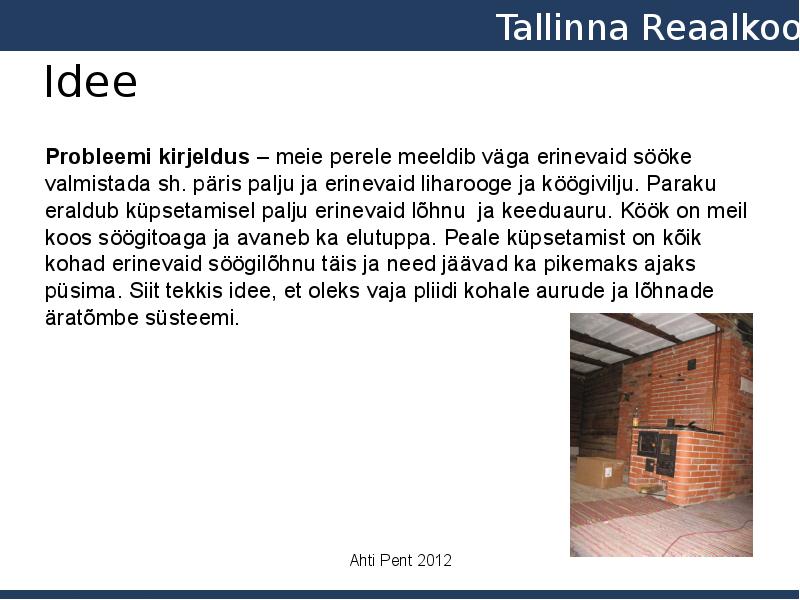

Probleemi kirjeldus – meie perele meeldib väga erinevaid sööke
valmistada sh. päris palju ja erinevaid liharooge ja köögivilju. Paraku
eraldub küpsetamisel palju erinevaid  lõhnu  ja keeduauru. Köök on meil
koos söögitoaga ja  avaneb  ka  elutuppa . Peale küpsetamist on kõik
kohad erinevaid söögilõhnu täis ja need jäävad ka pikemaks ajaks
püsima. Si t tekkis idee, et oleks vaja  pliidi  kohale  aurude  ja lõhnade
äratõmbe süsteemi.
Ahti Pent 2012
Tallinna Reaalkool
Idee

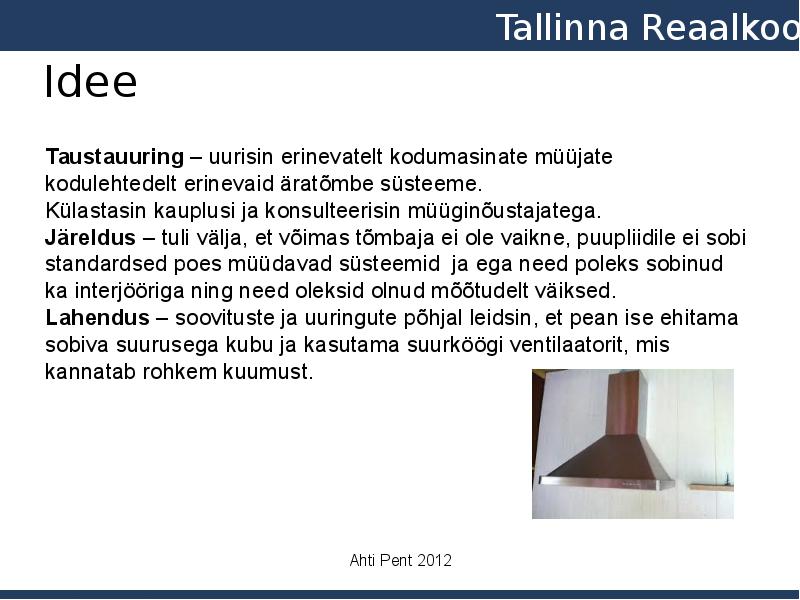

Taustauuring –  uurisin  erinevatelt kodumasinate müüjate
kodulehtedelt erinevaid äratõmbe süsteeme.
Külastasin kauplusi ja konsulteerisin  müüginõustajatega.
Järeldus – tuli välja, et võimas tõmbaja ei ole vaikne, puupliidile ei sobi
standardsed poes müüdavad süsteemid  ja ega need poleks sobinud
ka interjööriga ning need oleksid olnud mõõtudelt väiksed.
Lahendus – soovituste ja uuringute põhjal leidsin, et pean ise ehitama
sobiva suurusega kubu ja kasutama suurköögi ventilaatorit, mis
kannatab rohkem kuumust.
Ahti Pent 2012
Tallinna Reaalkool
Kavandamine

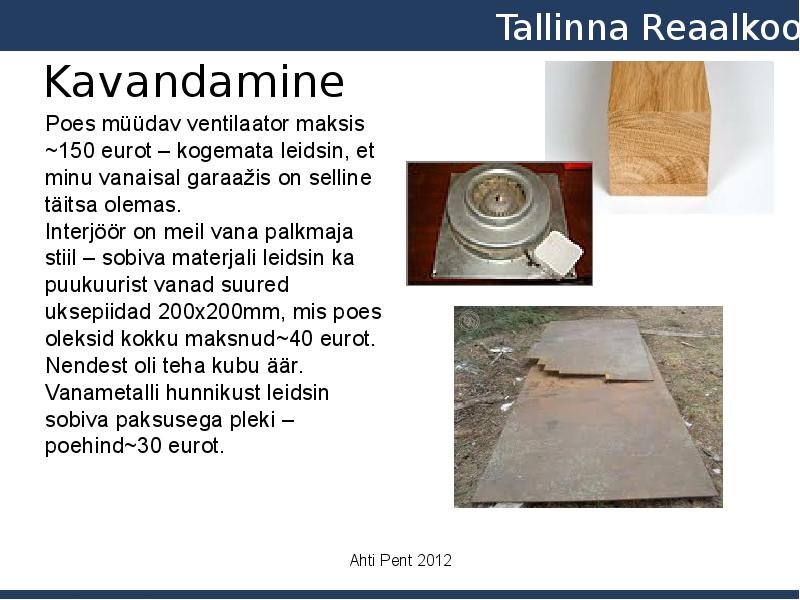

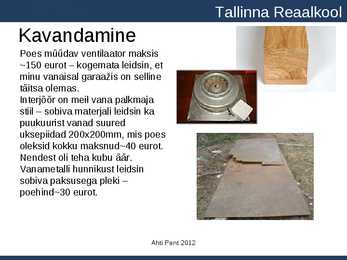

Poes müüdav  ventilaator  maksis
~150 eurot –  kogemata  leidsin, et
minu vanaisal garaažis on selline
täitsa olemas.

Interjöör on meil vana  palkmaja
stiil – sobiva materjali leidsin ka
puukuurist vanad suured
uksepi dad 200x200mm, mis poes
oleksid kokku maksnud~40 eurot.
Nendest  oli teha kubu äär.
Vanametal i hunnikust leidsin
sobiva paksusega pleki –
poehind~30 eurot.
Ahti Pent 2012
Tallinna Reaalkool
Kavandamine
Mõtlesin läbi kinnitamise seinale ja
ventilatsioonitoruga ühendamise.

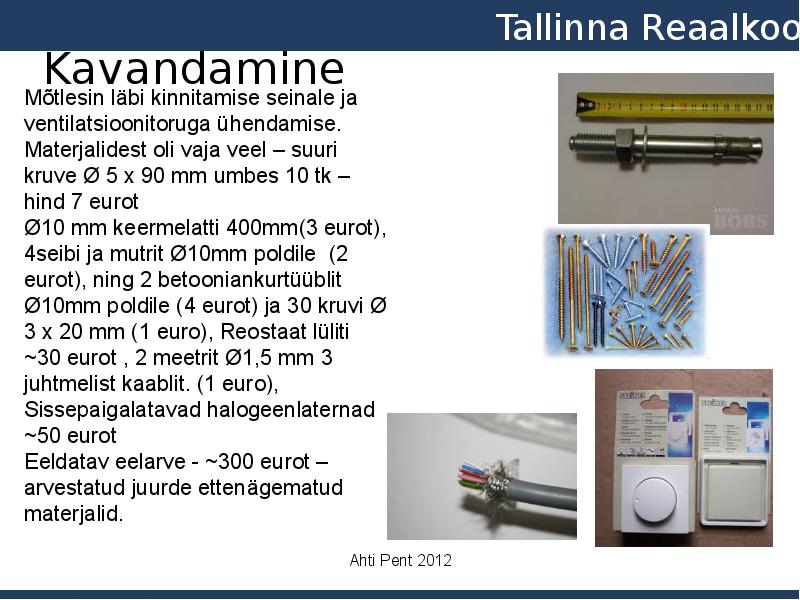

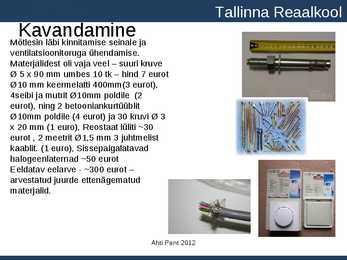

Materjalidest oli vaja veel – suuri kruve
Ø 5 x 90 mm umbes 10 tk – hind 7 eurot
Ø10 mm keermelatti 400mm(3 eurot),

4seibi ja mutrit Ø10mm poldile  (2
eurot), ning 2 betooniankurtüüblit
Ø10mm poldile (4 eurot) ja 30 kruvi Ø 3
x 20 mm (1 euro), Reostaat lüliti ~30
eurot , 2 meetrit Ø1,5 mm 3 juhtmelist
kaablit. (1 euro), Sissepaigalatavad
halogeenlaternad ~50 eurot
Eeldatav eelarve - ~300 eurot –
arvestatud juurde ettenägematud
materjalid.
Ahti Pent 2012
Tallinna Reaalkool
Kavandamine

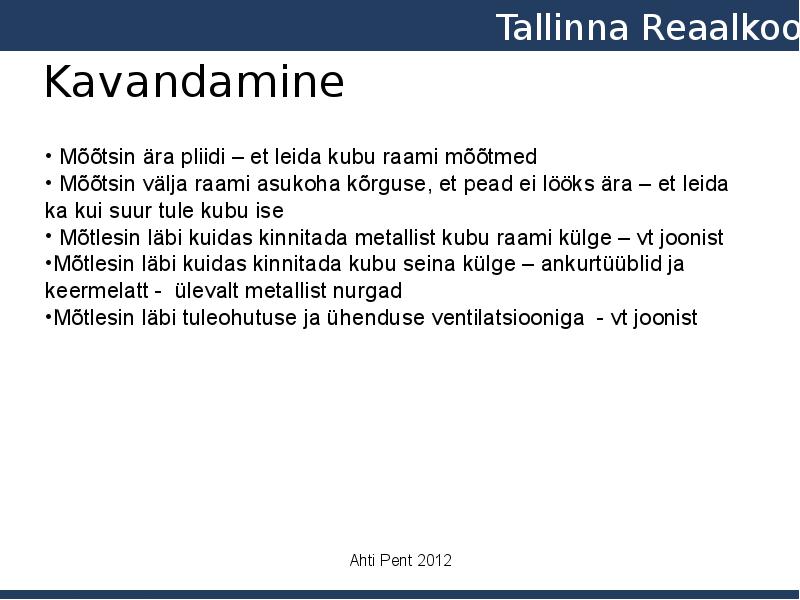

• Mõõtsin ära pliidi – et leida kubu raami mõõtmed
• Mõõtsin välja raami asukoha kõrguse, et pead ei lööks ära – et leida
ka kui suur tule kubu ise

• Mõtlesin läbi kuidas kinnitada metal ist kubu raami külge – vt joonist
•Mõtlesin läbi kuidas kinnitada kubu seina külge – ankurtüüblid ja
keermelatt  -  ülevalt metal ist nurgad
•Mõtlesin läbi  tuleohutuse  ja ühenduse ventilatsiooniga  - vt joonist
Ahti Pent 2012
Tallinna Reaalkool
Valmistamine

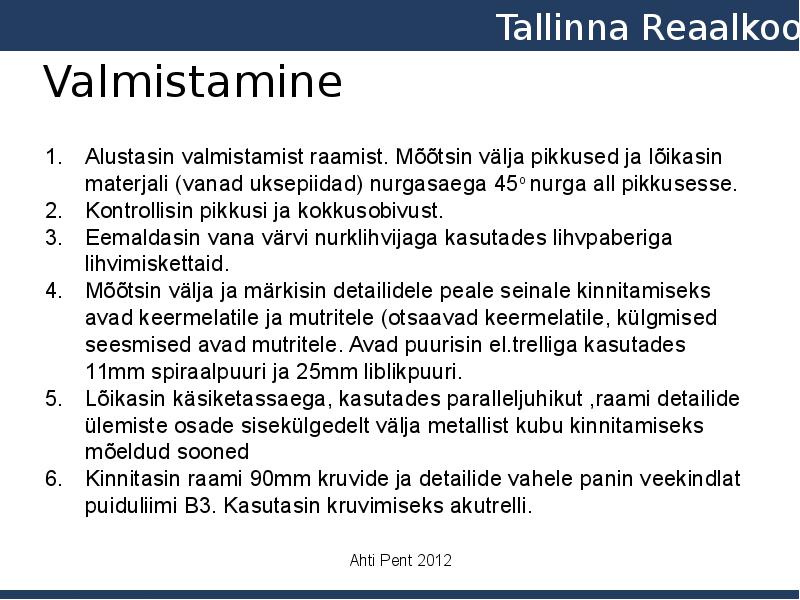

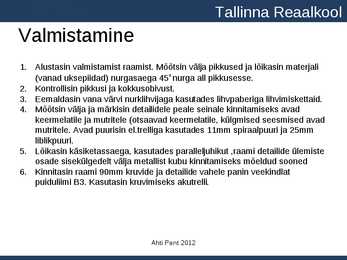

1. Alustasin valmistamist raamist. Mõõtsin välja pikkused ja lõikasin materjali
(vanad uksepiidad) nurgasaega 45o nurga all pikkusesse.
2. Kontrollisin pikkusi ja kokkusobivust.
3. Eemaldasin vana värvi nurklihvijaga kasutades lihvpaberiga lihvimiskettaid.
4. Mõõtsin välja ja märkisin detailidele peale seinale kinnitamiseks avad
keermelatile ja mutritele (otsaavad keermelatile, külgmised seesmised avad
mutritele. Avad puurisin el.trelliga kasutades 11mm spiraalpuuri ja 25mm
liblikpuuri.
5. Lõikasin käsiketassaega, kasutades paralleljuhikut ,raami detailide ülemiste
osade sisekülgedelt välja metallist kubu kinnitamiseks mõeldud  sooned
6. Kinnitasin raami 90mm kruvide ja detailide vahele panin veekindlat
puiduliimi B3. Kasutasin kruvimiseks akutrelli .
Ahti Pent 2012
Tallinna Reaalkool
Valmistamine

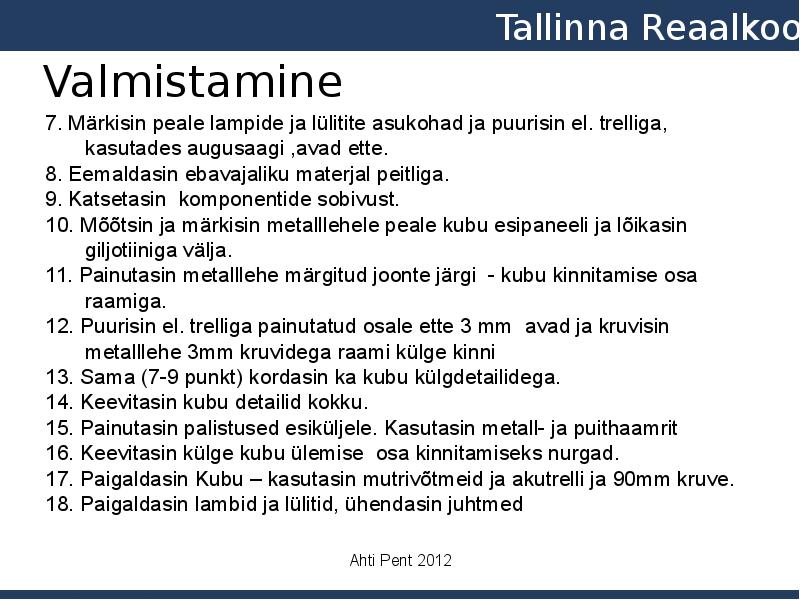

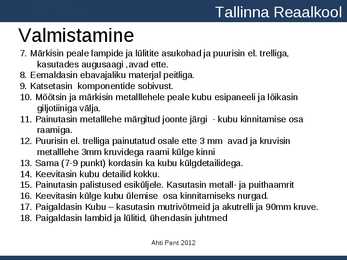

7. Märkisin peale lampide ja lülitite asukohad ja puurisin el. trel iga,
kasutades augusaagi ,avad ette.
8. Eemaldasin ebavajaliku materjal peitliga.
9. Katsetasin  komponentide sobivust.
10. Mõõtsin ja märkisin metal lehele peale kubu esipaneeli ja lõikasin
giljoti niga välja.
11. Painutasin metal lehe märgitud joonte järgi  - kubu kinnitamise osa
raamiga .
12. Puurisin el. trel iga painutatud osale ette 3 mm  avad ja kruvisin
metal lehe 3mm kruvidega raami külge kinni
13. Sama (7-9 punkt) kordasin ka kubu külgdetailidega.
14. Keevitasin kubu detailid kokku.
15. Painutasin palistused esiküljele. Kasutasin metal - ja puithaamrit
16. Keevitasin külge kubu ülemise  osa kinnitamiseks nurgad.
17. Paigaldasin Kubu – kasutasin mutrivõtmeid ja akutrel i ja 90mm kruve.
18. Paigaldasin lambid ja lülitid, ühendasin  juhtmed
Ahti Pent 2012
Tallinna Reaalkool
Analüüs

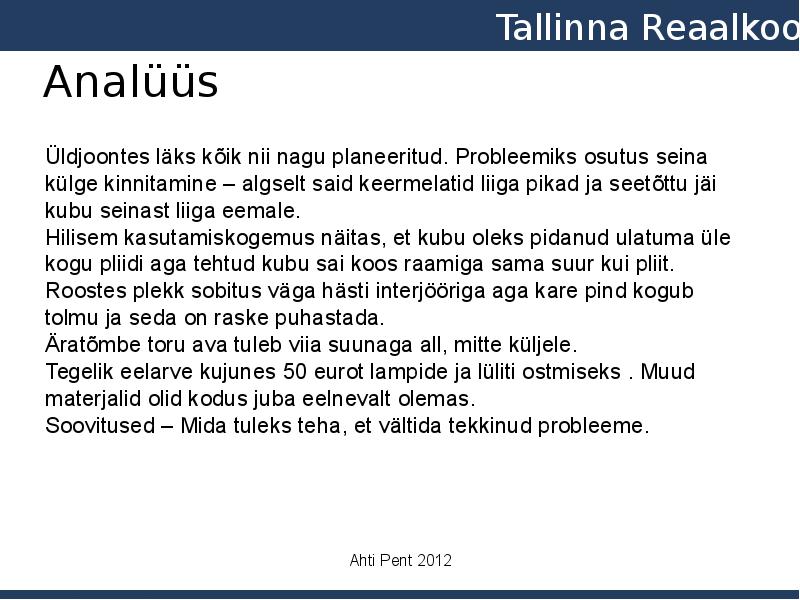

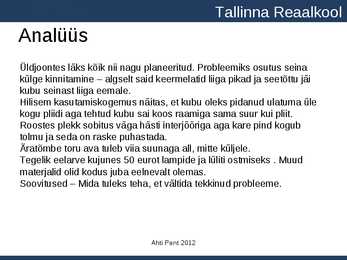

Üldjoontes läks kõik ni  nagu planeeritud. Probleemiks osutus seina
külge kinnitamine – algselt said keermelatid liiga pikad ja seetõttu jäi
kubu seinast li ga eemale.

Hilisem kasutamiskogemus näitas, et kubu oleks pidanud  ulatuma  üle
kogu pli di aga tehtud kubu sai koos raamiga sama suur kui  pliit .
Roostes  plekk  sobitus väga hästi interjööriga aga kare pind  kogub
tolmu ja seda on raske  puhastada .
Äratõmbe toru ava tuleb viia suunaga al , mitte küljele.
Tegelik eelarve kujunes 50 eurot lampide ja lüliti  ostmiseks  . Muud
materjalid olid kodus juba eelnevalt olemas.
Soovitused – Mida tuleks teha, et vältida tekkinud probleeme.
Ahti Pent 2012
Tallinna Reaalkool
Kasutatud materjalid
1. Autori pildid.
