Tallinna Tehnikaülikool

Materjalitehnika Instituut
Üliõpilane:
Teostatud:
Õpperuhm:
Kaitstud:
Töö nr:4
OT allkiri
Teraste ja malmide mikrostruktuur tasakaaluolekus
Töö eesmärk: Tutvuda Fe- Fe3C faasidiagrammi,rausüsinksulameis esinevate faaside ja mehaaniliste segued ning teraste ja malmide struktuuridega.
Töövahendid: metallimikroskoop

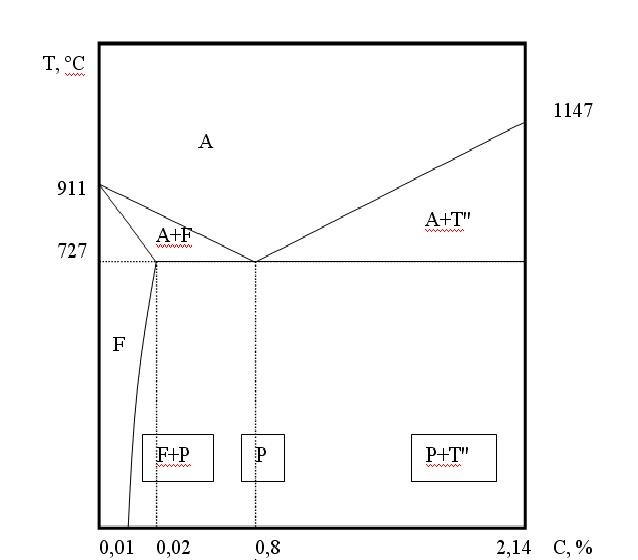

Fe-Fe3C faasidiagrammi vasakpoolne (terased) osa.
Terastes ja malmides esinevad järgmiste omadustega faasid ja struktuurivormid.

Ferriit (F) - süsiniku tardlahus α – rauas . Temperatuuril 727˚C lahustub α –rauas kuni 0,02% C (massiprotsentides), toatemperatuuril aga kuni 0,01%. Ferriidil on ruumtsentreeritud kuupvõre (K8). Ferriidil on väike tugevus ja kõvadus, kuid suur plastsus .

Austeniit (A) on süsiniku tardlahus γ –rauas tahktsentreeritud kuupvõrega (K12). Süsiniku maksimaalne lahustuvus γ –rauas on 2,14% temperatuuril 1147˚C , temperatuuril 727˚C – 0,8%.
Toatemperatuuril austeniiti süsinikterastes ei esine, sest ta laguneb 727˚C juures perliidiks (F+T)

Perliit (P) on ferriidi ja tsementiidi eutektoidne segu süsinukusisaldusega 0,8%, esineb neis raua-süsiniksulamites, milles C > 0,02% ja ta tekib austeniidi (süsinikusisaldusega 0,8%) lagunemisel temperatuuril 727˚C:
A -> P (F+T)

Tsementiit (T) on raua ja süsiniku keemiline ühend Fe3C –raudkarbiid. Tema süsinikusisaldus on 6,67% ja ta on raua – süsiniksulamite struktuuriosadest kõige kõvem ja hapram.
e) Lederburiit(Le) on eutektne segu C-sisaldusega 4,3%,mis tekib vedelfaasi kristalliseerumisel temperatuuril 1147 C L-Le(A+T).Kuni temp.727 C koosneb ledeburiit auserniidist ja tsementiidist,alla selle feriidist ja tsementiidist.
Terased
Teras on paljukomponentne sulam,mis peale süsiniku sisadab ka tavalisandeid ja legeerivaid elemente.Terase tugevusomadused sõltuvad eelkõige teraste süsinikusisaldusest.C -sisalduse suurenedes terastes kasvab terase kõvadus, tõmbetugevus ja voolavuspiir ning tinglik tõmbepinge; vähenevad aga plastsuse näitajad ( katkevenivus ja katkeahenemine) ning sitkuse näitajad; kasvab aga vastupanu väsimuspurunemisele kuni C -sisalduseni 0,55…0,65%.
Kõik terased süsinikusisaldusega 0,02% kuni 0,8% koosnevad ferriidist (hele) ja perliidist (tume) ning neid nimetatakse alaeutektoidseteks. Süsinikusisalduse suurenemisega väheneb neis ferriidi kogus ja proprtsionaalselt suureneb perliidi kogus.
Teras, mis sisaldab 0,8% C, on eutektoidne ja tema struktuur koosneb ainult perliidist. Perliit on tavaliselt kihiline (ferriidi ja tsementiidi kihid vaheldumisi ), kuid kihilisus ei ole mikroskoobi all väikesel suurendusel märgatav, kuid perliit on väga peene struktuuriga. Sel juhul paistab ühtlase tumeda struktuuriosana.
Terased süsinikusisaldusega üle 0,8% on üleeutektoidsed ja nende struktuur koosneb perliidist ja sekundaarset tsementiidist (T").
Sekundaarne tsementiit leidub üleeutektoidsetes terases tavaliselt heleda võrguna või terakeste ahelana perliiditerade vahel või nõeltena nende sees.
Malmid
Malmideks nimetatakse terastega võrreldes suurema süsinikusisaldusega (üle 2,14%) rauasüsiniksulameid.Liigitatakse:
1)Malmid,kus kogu süsinik on seotud olekus-tsementiidis(Fe3C).Süsinikuga seotud malmid,ehks valgemalmid(tuhmvalge värvus(
2)Malmid,kogu C või suurem osa sellest on vabas olekus-grafiidina.Grafiitmalmid.
Suure süsiniksisalduse tõttu on malmi struktuuris kõva ja habras eutektikum-ledeburiit või süsinik grafiidina.Seetõttu ei saa malmi survetöödelda,sepistada,ega valtsida.Kasutatakse valusulamina detailida vlamistamisel.
Malmi mehaanilied omadused olenevad suurel määral grafiidiosakeste kujust ja mõõtmetest- mida väiksemad nad on,seda paremad mehaanilised omadused.
1.Lihv
2.Lihv
3.Lihv
4.Lihv
5.Lihv
