Lõik failist

Vaheseinad
Kirjandus:
= ET2 05030408: " Kipsseinte ja ­lagede
konstruktsioonid"
= ETF RT 8210825et: "Vaheseinatarindid"
= www.knauf.ee
Vaheseinteks nimetatakse mittekandvaid seinu,
mis eraldavad ruume üksteisest.
Vaheseintele esitatakse järgmisi nõudeid:
peavad olema õhukesed, aga piisavalt tugevad
peavad olema kerged
peavad olema helipidavad vähemalt 40...60dB
märgade ruumide puhul peavad olema
niiskuskindlad
tulepüsivuselt peavad vastama hoone
tulepüsivusklassile
1.12.12 Vaheseinad J. Tamm 2
Otstarbe järgi liigitatakse Vaheseinad võivad olla:
vaheseinad eluhoonetes:
1) tubade vahelised 1) kohtkindlad
vaheseinad 2) teisaldatavad:
2) korterivahelised a) voldikseinad
vaheseinad b) lükandseinad
3) abiruumide vahelised
vaheseinad
Vaheseinad ehitatakse:
a) paneelidest (keramsiitbetoonist)
b) tükkmaterjalidest tellistest, plaatidest väikeplokkidest
c) puit või terassõrestikseintena
1.12.12 Vaheseinad J. Tamm 3
Paneelvaheseinad
1) keramsiibetoonist ACO õõnespaneelid
Toode Mõõdud (mm) Kaal Õõnsuse Õõnsuste Helipida- Tulepüs.
(kg) arv vus klass
dB
(mm)
ACO 6825 68X600X2500 93 35 8 38 EI30
ACO 6830 68X600X3000 100 35 8 38 EI30
ACO 9225 92X600X2500 117 60 6 41 EI60
AC0 9233 92X600X3300 154 60 6 41 EI60
ACO 12025 92X600X2500 162 60 6 41 EI120
ACO 12033 92X600X3300 214 60 6 41 EI120
1.12.12 Vaheseinad J. Tamm 4
1.12.12 Vaheseinad J. Tamm 5

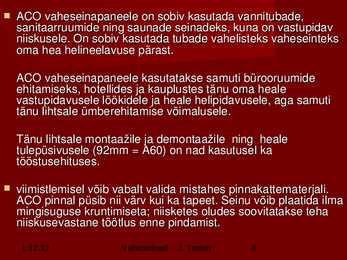

ACO vaheseinapaneele on sobiv kasutada vannitubade,
sanitaarruumide ning saunade seinadeks, kuna on vastupidav
niiskusele. On sobiv kasutada tubade vahelisteks vaheseinteks
oma hea helineelavuse pärast.
ACO vaheseinapaneele kasutatakse samuti bürooruumide
ehitamiseks, hotellides ja kauplustes tänu oma heale
vastupidavusele löökidele ja heale helipidavusele, aga samuti
tänu lihtsale ümberehitamise võimalusele.
Tänu lihtsale montaazile ja demontaazile ning heale
tulepüsivusele (92mm = A60) on nad kasutusel ka
tööstusehituses.
viimistlemisel võib vabalt valida mistahes pinnakattematerjali.
ACO pinnal püsib nii värv kui ka tapeet. Seinu võib plaatida ilma
mingisuguse kruntimiseta; niisketes oludes soovitatakse teha
niiskusevastane töötlus enne pindamist.
1.12.12 Vaheseinad J. Tamm 6

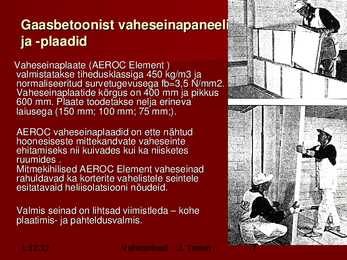

Gaasbetoonist vaheseinapaneelid
ja plaadid
Vaheseinaplaate (AEROC Element )
valmistatakse tihedusklassiga 450 kg/m3 ja
normaliseeritud survetugevusega fb=3,5 N/mm2.
Vaheseinaplaatide kõrgus on 400 mm ja pikkus
600 mm. Plaate toodetakse nelja erineva
laiusega (150 mm; 100 mm; 75 mm;).
AEROC vaheseinaplaadid on ette nähtud
hoonesiseste mittekandvate vaheseinte
ehitamiseks nii kuivades kui ka niisketes
ruumides .
Mitmekihilised AEROC Element vaheseinad
rahuldavad ka korterite vahelistele seintele
esitatavaid heliisolatsiooni nõudeid.
Valmis seinad on lihtsad viimistleda ­ kohe
plaatimis ja pahteldusvalmis.
1.12.12 Vaheseinad J. Tamm 7
1.12.12 Vaheseinad J. Tamm 8
Väikeplokkidest vaheseinad
Väikeplokkidest vaheseinad ehitatakse:
* gaasbetoonist (Silbet, Aeroc)
* keramsiitbetoonist (Fibo)
Vaheseinad võib laduda Silbet'i väikeplokkidest (588x288x100 mm ja
600x380x100 mm) ning Aeroci 600x200x150 mm plokkidest.
Keramsiitbetoonist väikeplokkidest leiavad põhilliselt kasutust Fibo 100 mm
plokid, tööstusehituses suuremate/kõrgemate seinte puhul ka 150 mm plokid:
Mõõtmed mm Ploki kaal kg Soojajuhtivus Helipidavus dB Tulepüsivus
W/mK
100x185x490 6 0,20 35 120min.
150x185x490 9 0,20 35 240min.
1.12.12 Vaheseinad J. Tamm 9
Tellistest vaheseinad
Tellistest vaheseinad laotakse
poolkivi seintena seina paksusega
120mm (mõnikord ka 1/4kivi sein
b=88(65)mm). Telliseinad hiljem
tavaliselt krohvitakse. Koos
viimistluskihiga on seina m2 kaal
200...230kg. Kõrge omakaal ongi
tellistest vaheseinte suurimaks
puuduseks. Tänu suurele massile
on nad väga helipidavad
45...46dB.
Vähendamaks tellistest vaheseina
omakaalu, on otstarbekas
vaheseinte ladumiseks ette näha
õõntega telliseid. Seinad laotakse
lubi või segamördil M25...50.
1.12.12 Vaheseinad J. Tamm 10
Kuni 3m kõrguste ja 6m pikkuste 1/2kivi vaheseinte
sarrustamist ei nõuta. Kui vahesein on suurem, tuleb igasse
neljandasse (88mm) või kuuendasse (65mm) rõhtvuuki panna
2...6mm ümarterassarrus. Sarruse otsad tuleb ankurdada
hoone põhikonstruktsiooni külge. Sarrustatud vuugid laotakse
tsementmördil.
Avad tellistest vaheseintes kaetakse tavaliste r/bsillustega.
1.12.12 Vaheseinad J. Tamm 11

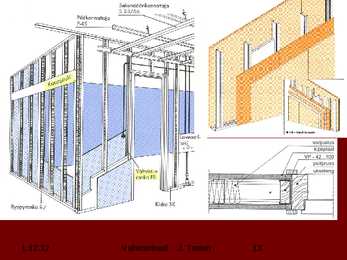

SÕRESTIKVAHESEINAD
1.12.12 Vaheseinad J. Tamm 12
1.12.12 Vaheseinad J. Tamm 13
1.12.12 Vaheseinad J. Tamm 14
1.12.12 Vaheseinad J. Tamm 15

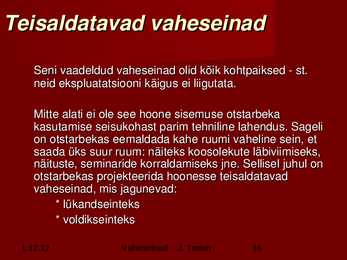

Teisaldatavad vaheseinad
Seni vaadeldud vaheseinad olid kõik kohtpaiksed st.
neid ekspluatatsiooni käigus ei liigutata.
Mitte alati ei ole see hoone sisemuse otstarbeka
kasutamise seisukohast parim tehniline lahendus. Sageli
on otstarbekas eemaldada kahe ruumi vaheline sein, et
saada üks suur ruum: näiteks koosolekute läbiviimiseks,
näituste, seminaride korraldamiseks jne. Sellisel juhul on
otstarbekas projekteerida hoonesse teisaldatavad
vaheseinad, mis jagunevad:
* lükandseinteks
* voldikseinteks
1.12.12 Vaheseinad J. Tamm 16

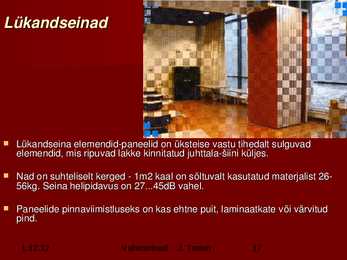

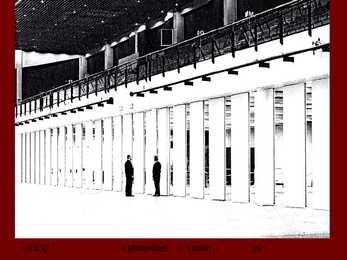

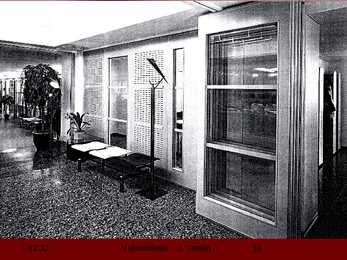

Lükandseinad
Lükandseina elemendidpaneelid on üksteise vastu tihedalt sulguvad
elemendid, mis ripuvad lakke kinnitatud juhttalasiini küljes.
Nad on suhteliselt kerged 1m2 kaal on sõltuvalt kasutatud materjalist 26
56kg. Seina helipidavus on 27...45dB vahel.
Paneelide pinnaviimistluseks on kas ehtne puit, laminaatkate või värvitud
pind.
1.12.12 Vaheseinad J. Tamm 17
1.12.12 Vaheseinad J. Tamm 18
1.12.12 Vaheseinad J. Tamm 19
1.12.12 Vaheseinad J. Tamm 20
1.12.12 Vaheseinad J. Tamm 21

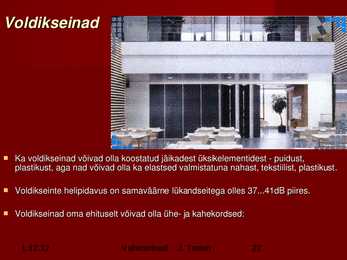

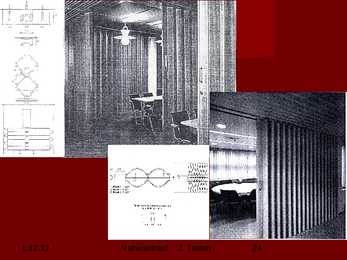

Voldikseinad
Ka voldikseinad võivad olla koostatud jäikadest üksikelementidest puidust,
plastikust, aga nad võivad olla ka elastsed valmistatuna nahast, tekstiilist, plastikust.
Voldikseinte helipidavus on samaväärne lükandseitega olles 37...41dB piires.
Voldikseinad oma ehituselt võivad olla ühe ja kahekordsed:
1.12.12 Vaheseinad J. Tamm 22
Ankurdussõlmed
1.12.12 Vaheseinad J. Tamm 23
1.12.12 Vaheseinad J. Tamm 24
Muud kerged vaheseinad
WCde ja
dussiruumide
vaheseinad
Klaas
vitriinvaheseinad
1.12.12 Vaheseinad J. Tamm 25
WC ja riietuskabiinid
1.12.12 Vaheseinad J. Tamm 26

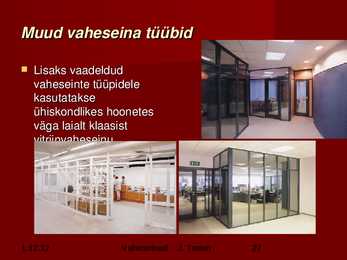

Muud vaheseina tüübid
Lisaks vaadeldud
vaheseinte tüüpidele
kasutatakse
ühiskondlikes hoonetes
väga laialt klaasist
vitriinvaheseinu.
1.12.12 Vaheseinad J. Tamm 27
1.12.12 Vaheseinad J. Tamm 28
