Tugevusõpetuse kodutöö nr.3 (1)

Neetliide : 1.Ülesande püstitus:Andmed:
Ülekantav koormus F = 220 kN Lubatav tõmbepinge [] = 140 Mpa Lubatav lõikepinge [] = 100 Mpa Lubatav muljumispinge [] = 350 Mpa
Määrata ja arvutada:
- Sobivad nurkterased - Neetide paigutus ( a ja r) - Neetide arv (n) - Neetide läbimõõt (d) - Vahelehe mõõtmed ( ja b)
2. Nurkterase esmane valik
Ühe nurkterase ristlõike nõutav netopindala:
AL
Kuna ei ole teada neediavavajalik läbimõõt, ega ka nurkterase seinapaksus, Siis leian nurkterase korrigeeritud ristlõikepindala, kus lähtudes inseneripraktikast moodustab neediava pikipindala 15% nurkterase ristlõikepindalast.
Vastavalt nõudest ( kus on tabelis toodud profiili pindala ja vajalik profiili pindala)
Sobib nurkprofiil 80 x 80 x 10

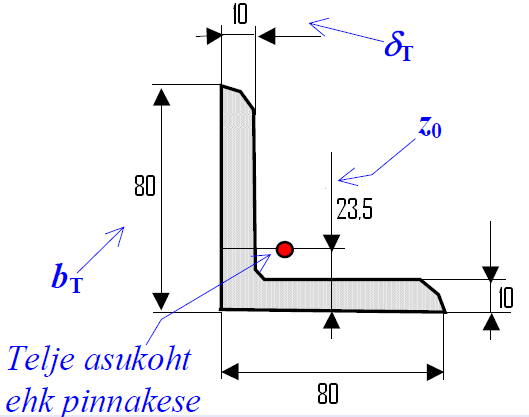

Tabelist saadud olulised andmed: - profiili joonmõõtmed - profiili pindala = 14,1 cm2 - profiili inertsmoment küljega paralleelse ja pinnakeset läbiva telje suhtes Ix = 87,5 cm2
- profiili tugevusmoment küljega paralleelse pinnakeset läbiva telje suhtes Wx = 15,5 cm3 Nurkprofiili telje asukoht:
3. Neetide asukoht ja neetide läbimõõt
Kasutades inseneripraktikal põhinevaid tabeleid saan:
- Needi läbimõõt d= 23 mm - Needirea kugus nurkterase servast a= 45 mm - Neediava läbimõõt (d0= d+1,0) d0= 24 mm
4. Neetide arv ja sisejõudude analüüs 4.1 Sisejõudude analüüs
Kuna tegemist on kahe lõikepinnaga siis ühele lõikepinnale langeb pool jõust F.
FL= F/2

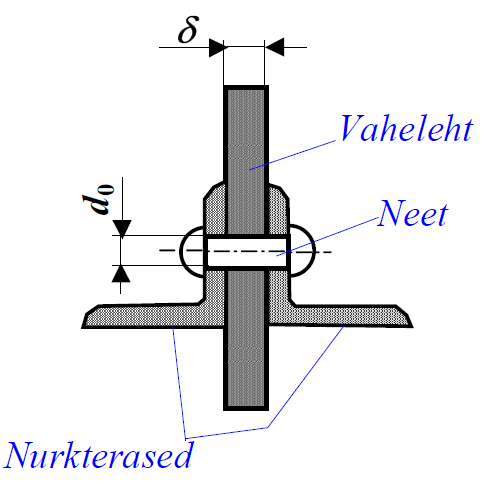

Neetliite lõige:

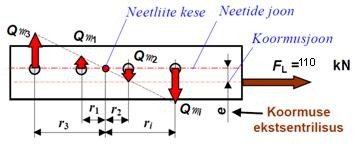

Neetliide on koormatud ekstsentriliselt :
4.2 Neetide esmane arv
Lõike tugevustingimus :
Z = ühe needi lõikepindade arv F = kogu neetliitele rakenduv põhikoormus 5. Vahelehe paksus ja laius
Vahelehe paksus:
Vahelehe laius:
6. Neetide kontroll lõikele
r1 = 37,5 mm r2 = 112,5 mm
Ohtlike neetide sisejõud:
Ohtliku needi ühe lõikepinna summaarne sisejõud:
Äärmise needi ühe lõikepinna lõikepinge:
Tugevuskontroll:
64
Tugevustingimus on täidetud. 7. Neetide kontroll muljumisele
Ühe needi ja vahelehe tingliku kontaktiala pindala:
Ühe needi ja kahe nurkterase summaarne tingliku kontaktiala pindala:
Ühe needi ja vahelehe kontakti kontroll muljumisele:
Tugevustingimus on täidetud
8. Nurkteraste kontroll tõmbele
Tugevustingimus on täidetud.
9.Vahelehe kontroll tõmbele.
136,4 MPa
Tugevustingimus on täidetud. Keevitusliide :
1.Ülesande püstitus
Andmed:
Ülekantav koormus F = 220 kN Lubatav tõmbepinge [] = 140 Mpa Lubatav lõikepinge [] = 100 Mpa Lubatav muljumispinge [] = 350 Mpa
Määrata ja arvutada:
Sobivad nurkterased Keevisõmbluste pikkused l1 ja l2 Vahelehe õmblused
2. Nurkteraste valik
Ühe nurkterase sisejõud tõmbel:
Ühe nurkterase ristlõike nõutav pindala:
Vastavalt nõudest ( kus on tabelis toodud profiili pindala ja vajalik profiili pindala)
Sobib nurkprofiil 75 x 75 x 8

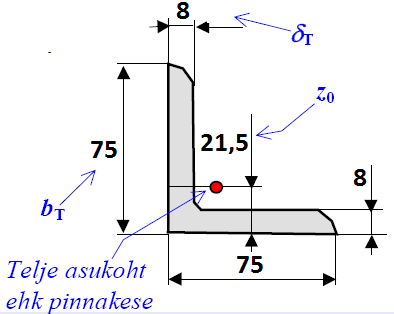

Tabelist saadud olulised andmed: - profiili joonmõõtmed - profiili pindala = 11,5 cm2 - profiili inertsmoment küljega paralleelse ja pinnakeset läbiva telje suhtes Ix = 58,9 cm2 - profiili tugevusmoment küljega paralleelse pinnakeset läbiva telje suhtes Wx = 11,0 cm3
Nurkprofiili telje asukoht:
3. Keevisõmbluste sisejõudude analüüs 4. Keevisõmbluste tugevusarvutus
Tugevustingimus:
Keevisõmbluse lõikepinna pindala:
Keevisõmbluse pikkused:
Keevisõmbluse kaatet hK=T hK= 8 mm
Pikema keevisõmbluse arvutuslik pikkus:
Lühema keevisõmbluse arvutuslik pikkus:
Õmbluse tegelik pikkus võetakse arvutuslikust veidi suurem (hK võrra):

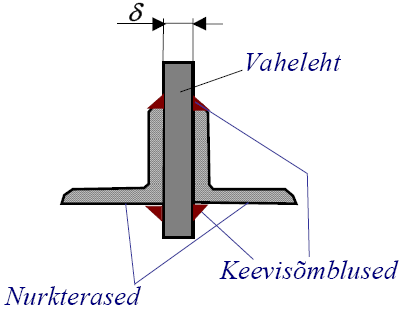

5. Vahelehe mõõtmed
Vahelehe paksus on valitud sama, mis sama kandevõimega neetliites:
=8 mm Vahelehe laius:
6.Keevisõmbluste kontroll lõikele
Pikema keevisõmbluse kontroll lõikele:
Lühema keevisõmbluse kontroll lõikele:
Tugevustingimused on täidetud
7. Nurkteraste kontroll tõmbele
NL- ühe nurkterase pikijõud AL- ühe nurkterase ristlõike pindala
Tugevustingimus on täidetud.
8. Vahelehe kontroll tõmbele
Tugevustingimus on täidetud. 9. Vastus
Neetliide:
- Sobib nurkprofiil 80 x 80 x 10 - Neetide paigutus: a= 45mm ja r1 = 37,5 mmr2 = 112,5 mm - (määratud neetimise mugavusest lähtuvalt) - Neetide arv: n= 4 - Neetide läbimõõt d = 23 mm, neediava läbimõõt d0 = 24 mm - Vahelehe mõõtmed = 8 mm ja b = 200 mm
Keevisliide :
- Sobivad nurkterased: 75x75x8 - Keevisõmbluse kaatet on: hK = 8 mm - Keevisõmbluste pikkused on: l1 = 150 mm ja l2 = 55 mm - Vahelehe mõõtmed on: = 8 mm ja b = 200 mm
