Tehniline mehaanika II Labor 2 (0)

Tallinna Tehnikaülikool
Ehituse ja arhitektuuri instituut
Konstruktsiooni- ja vedelikumehaanika õppetool














LABORATOORNE TÖÖ nr. 2
Elastsuskonstantide  määramine









Üliõpilane: Alisa  Raužina
Matrikli nr: 153943
Rühm: EAUI 61
Juhendaja : Mirko Mustonen
Kuupäev: 27.02.18













Tallinn
2018
Töö eesmärk:
määrata terasest silindrilise katsekeha elastsuskonstandid.
Kasutatud tööriistad:
•  Takistustensoandur
Katsekeha:

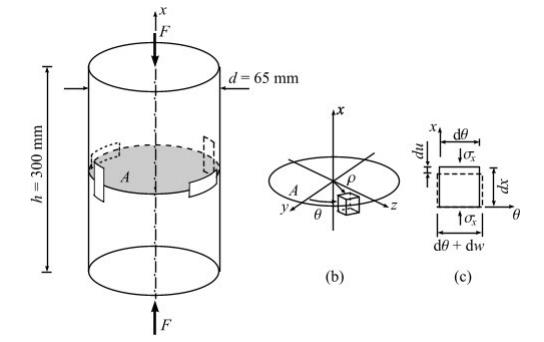

Joonis 1. Katsekeha kuju ja mõõdud

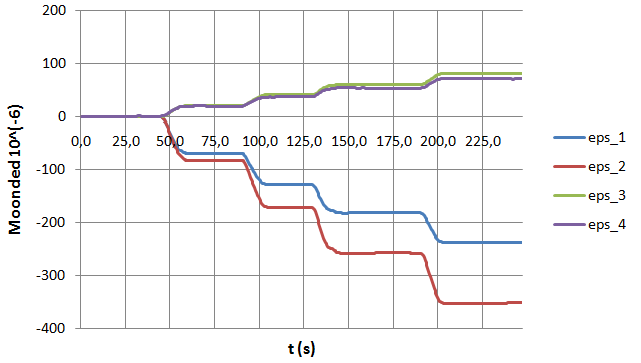

Joonis 2. Moonete  aegrida
Valin : t1=75
            t2= 125
            t3=175
            t4=225
2

A=3318,3 mm2
Tabel 1. Moonete ja pingete arvutustabel
t
eps_1
eps_2
eps_3
eps_4
eps_1,2
eps_3,4
Koormus
Jõud
Ϭx
(s)
10^(-6)
10^(-6)
10^(-6)
10^(-6)
10^(-6)
10^(-6)
(kgf)
(N)
(MPa)
75
-69,36
-83,04
20,64
19,68
-76,20
20,16
10100
-50031
-15,0773
125
-127,68
-171,36
41,04
37,20
-149,52
39,12
15000
-98100
-29,5633
175
-181,92
-258,00
60,00
53,28
-219,96
56,64
20000
-147150
-44,3450
225
-237,36
-352,80
80,64
72,00
-295,08
76,32
25100
-197181
-59,4223


Joonis 3. Pinge-moonde diagramm

Joonis 4. Moonete sõltuvus joonpingusel
Youngi  moodul               E = 0,203×106/10-6 = 0,203×1012 = 203×109 = 203 GPa
Piki- ja ristimoonde vahelise proprtsiooni määrab  Poissoni  tegur. Graafiku 4 sirge tõus annab
Poissoni  teguriks            ν = 0,256 = 0,26
Nihkeelastsusmoodul   G = 203/2(1+0,26) = 81 GPa
