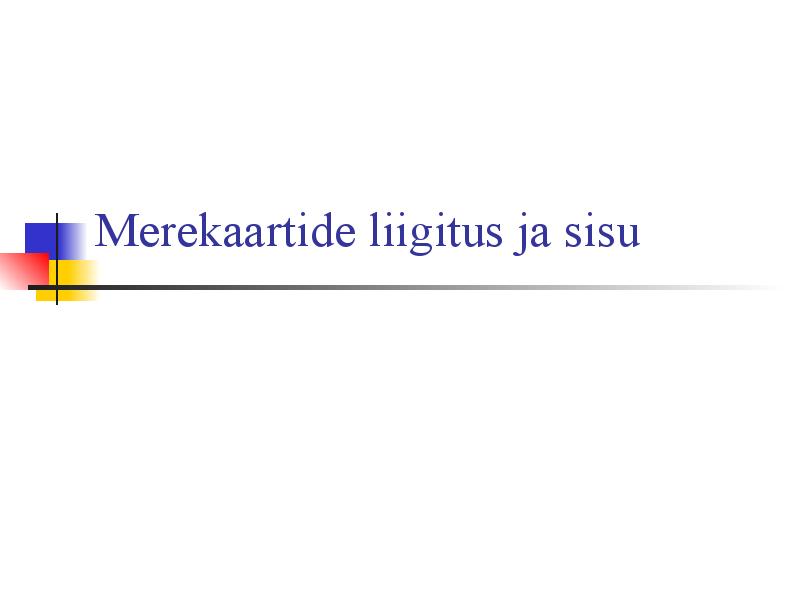

Merekaartide liigitus ja sisu (0)

Merekaartide  liigitus ja sisu

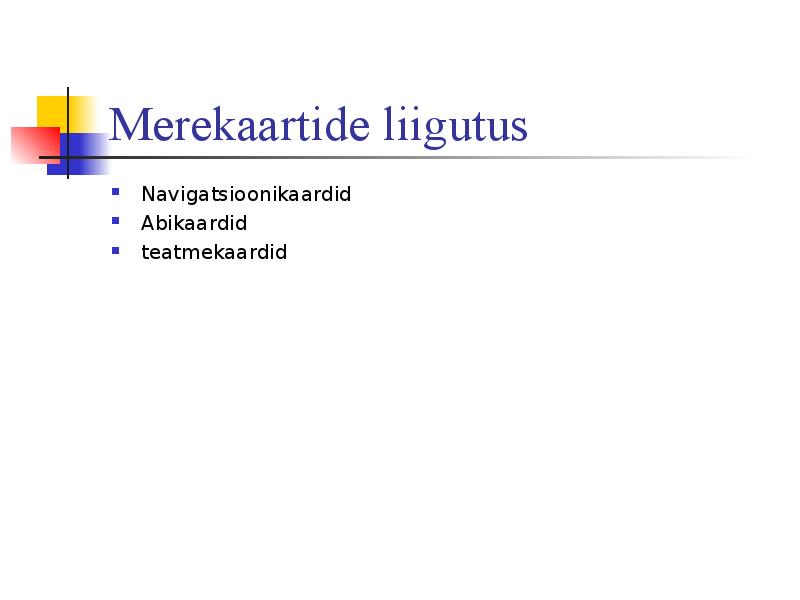

Merekaartide  liigutus

Navigatsioonikaardid

Abikaardid

teatmekaardid

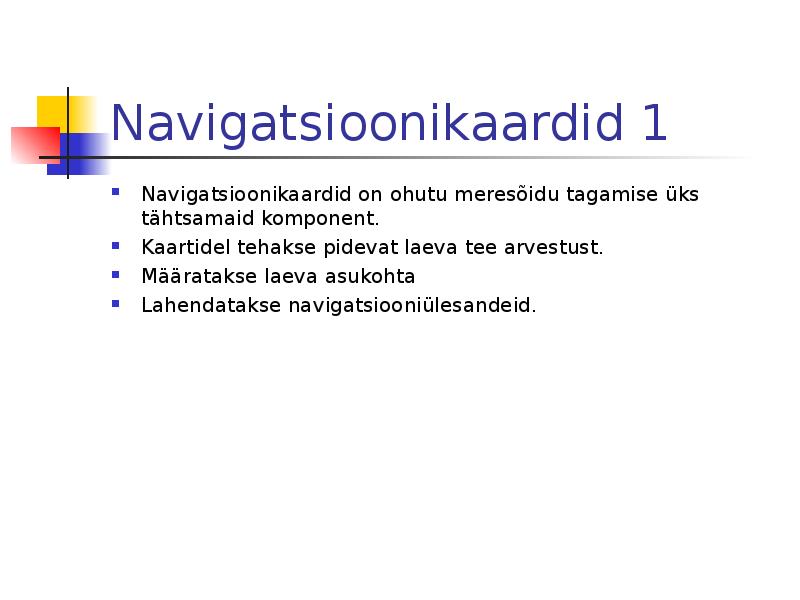

Navigatsioonikaardid 1

Navigatsioonikaardid on ohutu meresõidu tagamise üks tähtsamaid
komponent .

Kaartidel tehakse pidevat laeva tee  arvestust .

Määratakse laeva asukohta

Lahendatakse navigatsiooniülesandeid.

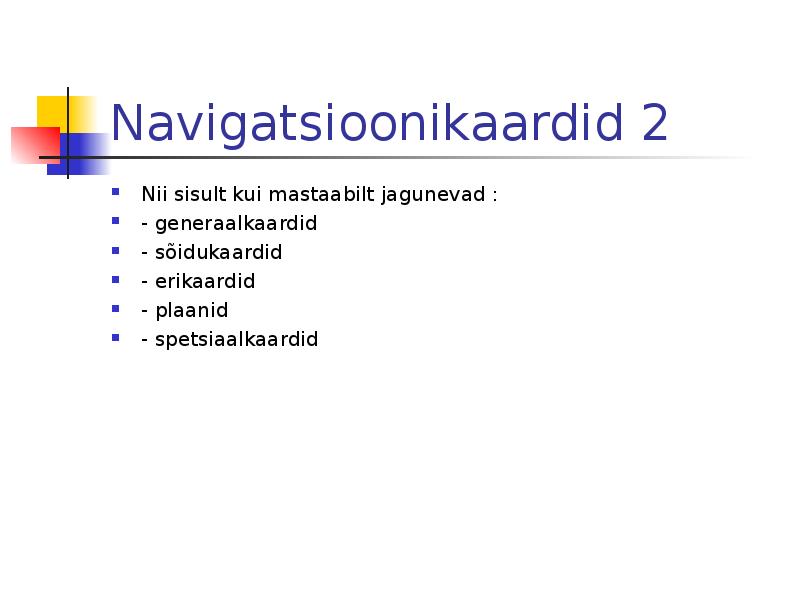

Navigatsioonikaardid 2

Nii  sisult  kui mastaabilt jagunevad :

­ generaalkaardid

­ sõidukaardid

­ erikaardid

­ plaanid

­ spetsiaalkaardid

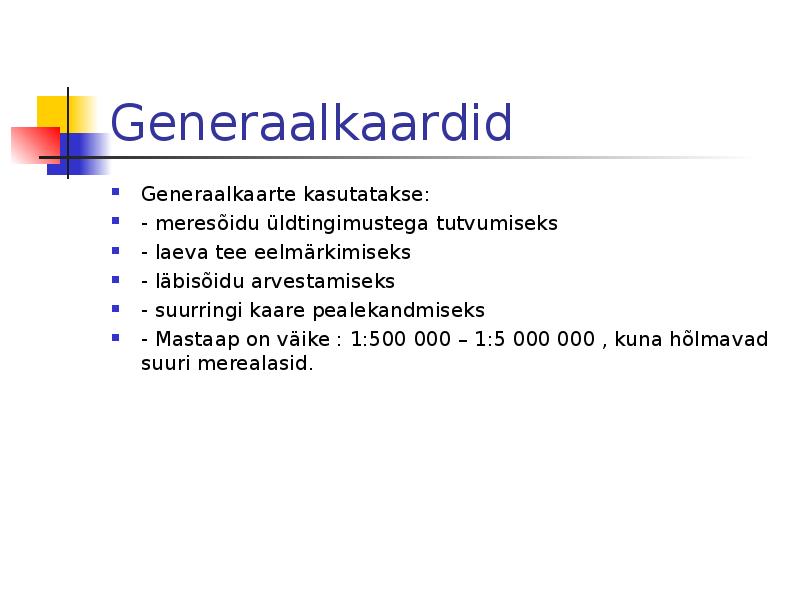

Generaalkaardid

Generaalkaarte kasutatakse:

­ meresõidu üldtingimustega tutvumiseks

­ laeva tee eelmärkimiseks

­ läbisõidu arvestamiseks

­ suurringi kaare pealekandmiseks

­  Mastaap  on väike : 1:500 000 – 1:5 000 000 , kuna hõlmavad suuri
merealasid.

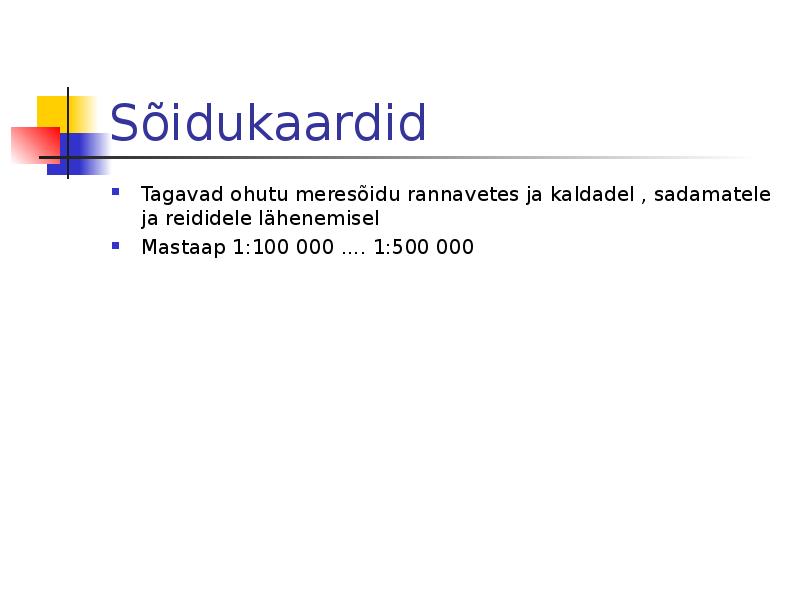

Sõidukaardid

Tagavad ohutu meresõidu rannavetes ja kaldadel , sadamatele ja
reididele lähenemisel

Mastaap 1:100 000 .... 1:500 000

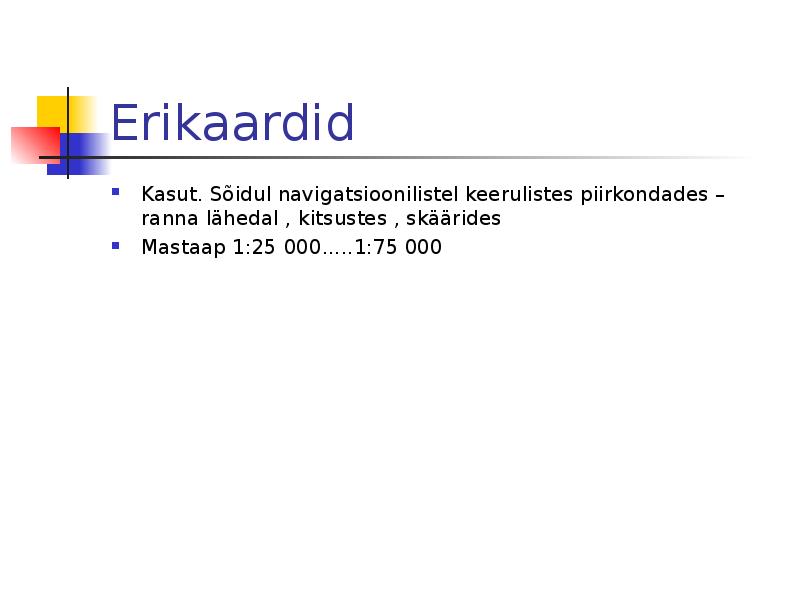

Erikaardid

Kasut. Sõidul navigatsioonilistel keerulistes piirkondades – ranna
lähedal , kitsustes , skäärides

Mastaap 1:25 000.....1:75 000

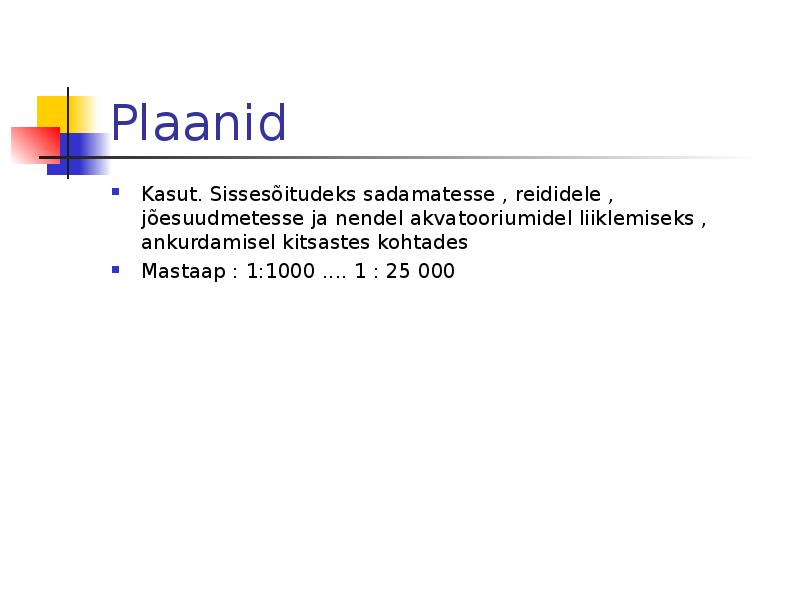

Plaanid

Kasut. Sissesõitudeks sadamatesse , reididele , jõesuudmetesse ja
nendel akvatooriumidel liiklemiseks , ankurdamisel kitsastes kohtades

Mastaap : 1:1000 .... 1 : 25 000

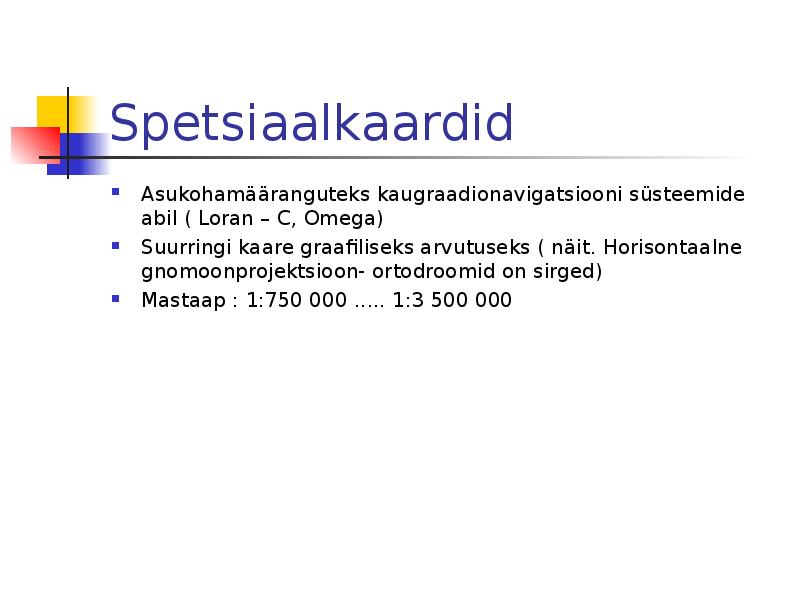

Spetsiaalkaardid

Asukohamääranguteks kaugraadionavigatsiooni süsteemide abil
( Loran – C, Omega)

Suurringi kaare graafiliseks arvutuseks ( näit. Horisontaalne
gnomoonprojektsioon­ ortodroomid on sirged)

Mastaap : 1:750 000 ..... 1:3 500 000

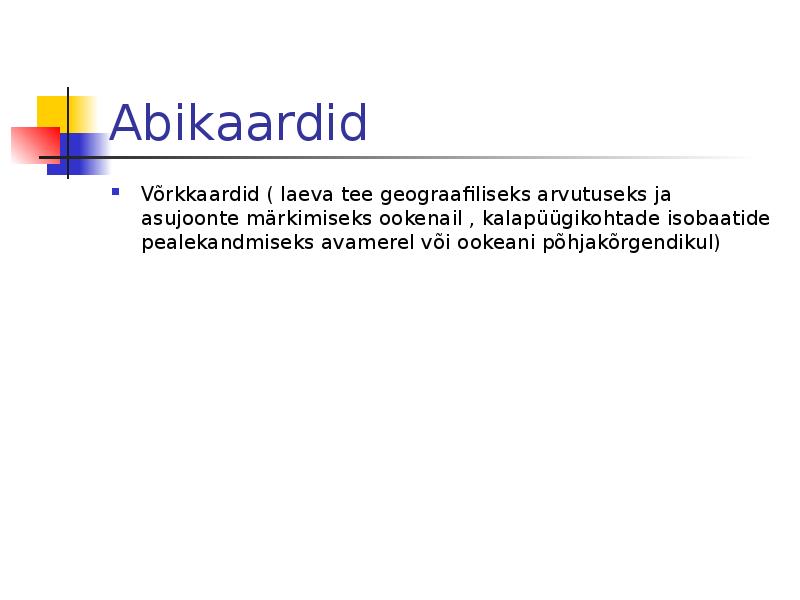

Abikaardid

Võrkkaardid ( laeva tee geograafiliseks arvutuseks ja asujoonte
märkimiseks ookenail , kalapüügikohtade isobaatide pealekandmiseks
avamerel või ookeani põhjakõrgendikul)

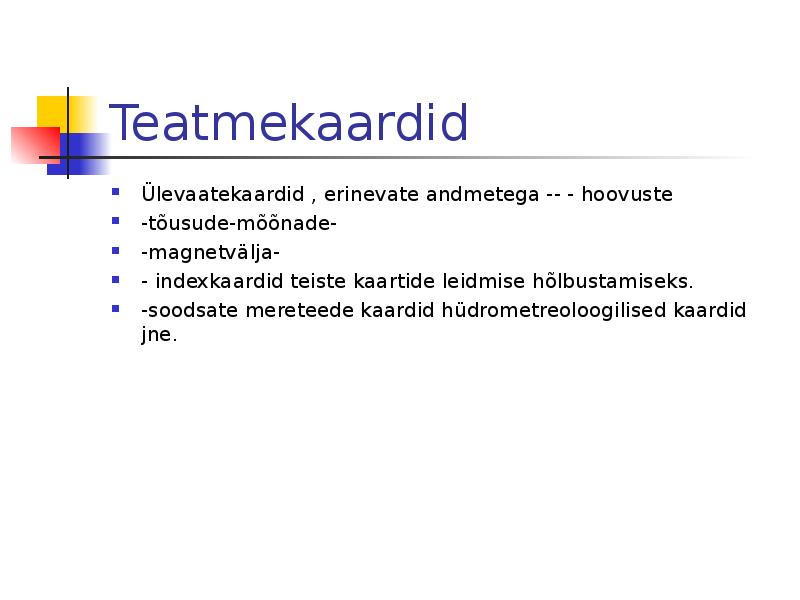

Teatmekaardid

Ülevaatekaardid , erinevate  andmetega  ­­ ­ hoovuste

­tõusude­mõõnade­

­magnetvälja­

­ indexkaardid teiste  kaartide  leidmise hõlbustamiseks.

­soodsate mereteede kaardid hüdrometreoloogilised kaardid jne.

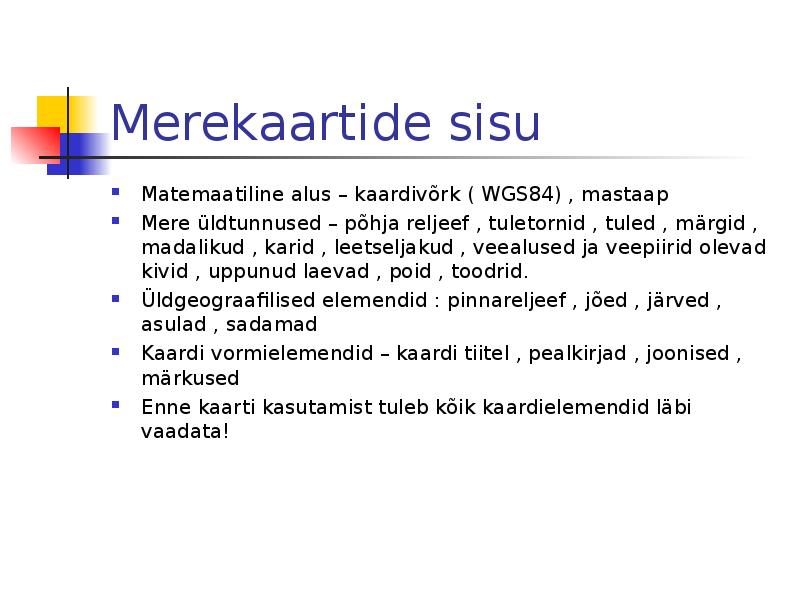

Merekaartide sisu

Matemaatiline alus – kaardivõrk ( WGS84) , mastaap

Mere üldtunnused – põhja reljeef , tuletornid , tuled , märgid ,
madalikud  , karid , leetseljakud , veealused ja veepiirid olevad  kivid  ,
uppunud laevad , poid , toodrid.

Üldgeograafilised elemendid : pinnareljeef , jõed , järved , asulad ,
sadamad

Kaardi  vormielemendid  – kaardi  tiitel  , pealkirjad , joonised , märkused

Enne kaarti kasutamist tuleb kõik kaardielemendid läbi vaadata!

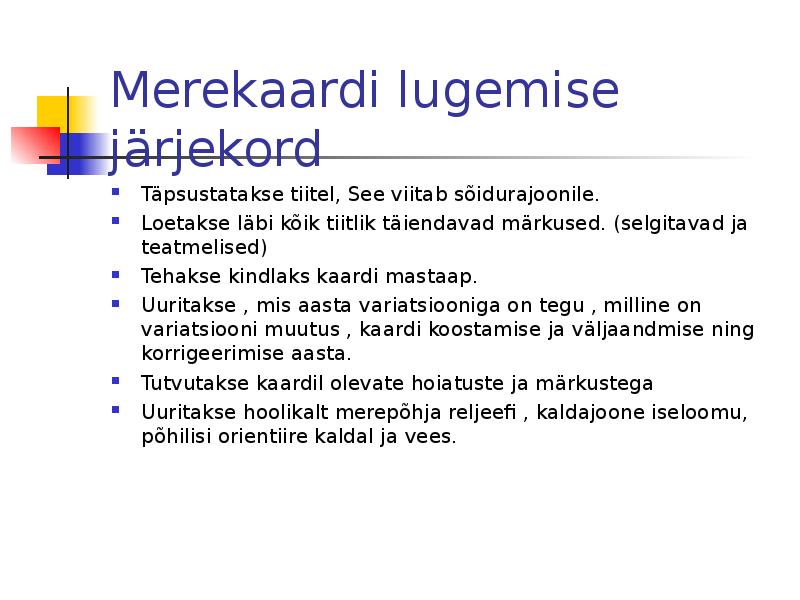

Merekaardi lugemise järjekord

Täpsustatakse tiitel, See  viitab  sõidurajoonile.

Loetakse läbi kõik tiitlik täiendavad märkused. (selgitavad ja
teatmelised)

Tehakse kindlaks kaardi mastaap.

Uuritakse , mis aasta variatsiooniga on tegu , milline on  variatsiooni
muutus , kaardi koostamise ja väljaandmise ning korrigeerimise aasta.

Tutvutakse kaardil olevate hoiatuste ja märkustega

Uuritakse hoolikalt merepõhja reljeefi , kaldajoone iseloomu, põhilisi
orientiire kaldal ja vees.

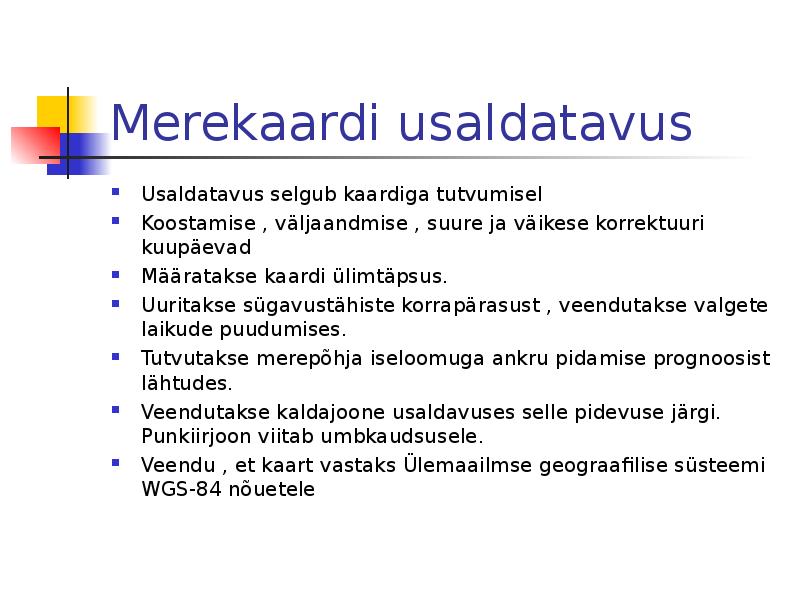

Merekaardi  usaldatavus

Usaldatavus  selgub  kaardiga tutvumisel

Koostamise , väljaandmise , suure ja väikese korrektuuri kuupäevad

Määratakse kaardi ülimtäpsus.

Uuritakse sügavustähiste korrapärasust , veendutakse valgete laikude
puudumises.

Tutvutakse merepõhja  iseloomuga  ankru pidamise prognoosist
lähtudes.

Veendutakse kaldajoone usaldavuses selle pidevuse järgi. Punkiirjoon
viitab umbkaudsusele.

Veendu , et kaart vastaks Ülemaailmse geograafilise süsteemi WGS­84
nõuetele

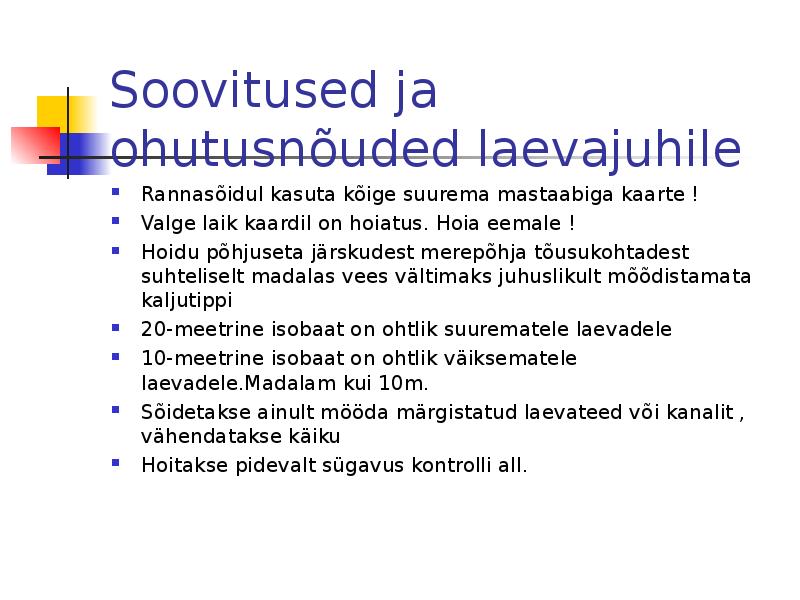

Soovitused ja ohutusnõuded
laevajuhile

Rannasõidul kasuta kõige suurema mastaabiga kaarte !

Valge laik kaardil on  hoiatus . Hoia eemale !

Hoidu põhjuseta järskudest merepõhja tõusukohtadest suhteliselt
madalas vees vältimaks juhuslikult mõõdistamata kaljutippi

20­meetrine isobaat on ohtlik suurematele laevadele

10­meetrine isobaat on ohtlik väiksematele laevadele.Madalam kui
10m.

Sõidetakse ainult mööda märgistatud laevateed või kanalit ,
vähendatakse käiku

Hoitakse pidevalt sügavus kontrolli all.
