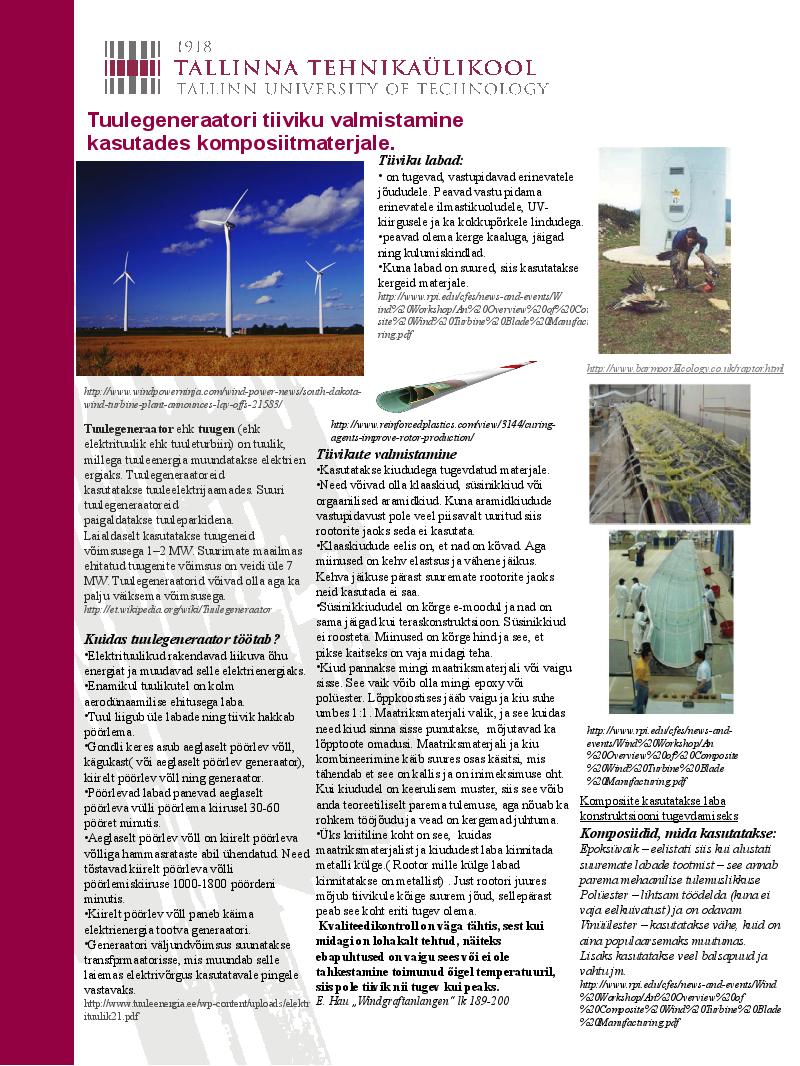

Kodutöö nr. 2 Tuulegeneraatori tiivik (plakat) (0)

Tuulegeneraatori tiiviku valmistamine
kasutades komposiitmaterjale.
Tiiviku labad :
• on tugevad, vastupidavad erinevatele
jõududele. Peavad vastu  pidama
erinevatele ilmastikuoludele, UV-
kiirgusele ja ka kokkupõrkele lindudega.
•peavad olema kerge kaaluga, jäigad
ning kulumiskindlad.
•Kuna labad on suured, siis kasutatakse
kergeid materjale.
http://www.rpi.edu/cfes/news-and-events/Wind%20Workshop/An%20Overview%20of%20Composite%20Wind%20Turbine%20Blade%20Manufacturing.pdf
http://www.barmoor e
‐ cology.co.uk/raptor.html
http://www.windpowerninja.com/wind-power-news/south-dakota-wind-turbine-plant-announces-lay-offs-21583/

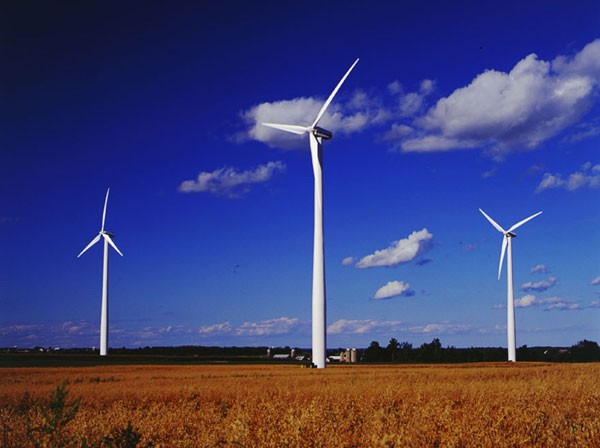

Tuulegeneraator  ehk  tuugen  (ehk
http://www.reinforcedplastics.com/view/3144/curing -
elektrituulik ehk tuuleturbiin) on tuulik,
agents- improve -rotor- production /
millega  tuuleenergia  muundatakse elektrien Tiivikute valmistamine
ergiaks. Tuulegeneraatoreid
•Kasutatakse kiududega tugevdatud materjale.
kasutatakse tuuleelektrijaamades. Suuri
•Need võivad olla  klaaskiud , süsinikkiud või
tuulegeneraatoreid
orgaanilised aramidkiud. Kuna aramidkiudude
paigaldatakse tuuleparkidena.
vastupidavust pole veel piisavalt uuritud siis
Laialdaselt kasutatakse tuugeneid
rootorite  jaoks seda ei kasutata.
võimsusega 1–2 MW. Suurimate maailmas  •Klaaskiudude eelis on, et nad on kõvad. Aga
ehitatud tuugenite võimsus on veidi üle 7
miinused on kehv  elastsus  ja vähene jäikus.
MW. Tuulegeneraatorid võivad olla aga ka  Kehva jäikuse pärast suuremate rootorite jaoks
palju väiksema võimsusega.
neid kasutada ei saa.
http://et.wikipedia.org/wiki/Tuulegeneraator
•Süsinikkiududel on kõrge e- moodul  ja nad on
sama jäigad kui  teraskonstruktsioon . Süsinikkiud
Kuidas tuulegeneraator töötab?
ei  roosteta . Miinused on kõrge hind ja see, et
•Elektrituulikud rakendavad liikuva õhu
pikse kaitseks on vaja midagi teha.
energiat ja muudavad selle elektrienergiaks. •Kiud pannakse mingi maatriksmaterjali või vaigu
•Enamikul tuulikutel on kolm
sisse. See  vaik  võib olla mingi epoxy või
aerodünaamilise ehitusega  laba .
polüester. Lõppkoostises jääb vaigu ja kiu suhe
•Tuul liigub üle  labade  ning  tiivik  hakkab
umbes 1:1. Maatriksmaterjali valik, ja see kuidas
pöörlema.
need kiud sinna sisse punutakse,  mõjutavad ka
http://www.rpi.edu/cfes/news-and -
•Gondli keres asub aeglaselt pöörlev võll,
lõpptoote omadusi. Maatriksmaterjali ja kiu
events /Wind%20Workshop/An
kägukast( või aeglaselt pöörlev  generaator ),  kombineerimine käib suures osas käsitsi, mis
%20Overview%20of%20Composite
%20Wind%20Turbine%20Blade
kiirelt pöörlev võll ning generaator.
tähendab et see on kallis ja on inimeksimuse oht.
%20Manufacturing.pdf
•Pöörlevad labad panevad aeglaselt
Kui kiududel on keerulisem muster, siis see võib
pöörleva vülli pöörlema kiirusel 30-60
anda teoreetiliselt parema tulemuse, aga nõuab ka  Komposiite kasutatakse laba
pööret  minutis .
rohkem tööjõudu ja vead on kergemad juhtuma.
konstruktsiooni tugevdamiseks
•Aeglaselt pöörlev võll on kiirelt pöörleva
•Üks kriitiline koht on see,  kuidas
Komposiidid, mida kasutatakse:
võlliga hammasrataste abil ühendatud. Need  maatriksmaterjalist ja  kiududest  laba kinnitada
Epoksüvaik – eelistati siis kui alustati
tõstavad kiirelt pöörleva võlli
metalli külge.(  Rootor  mille külge labad
suuremate labade tootmist – see annab
pöörlemiskiiruse 1000-1800 pöördeni
kinnitatakse on metallist) . Just rootori juures
parema mehaanilise tulemuslikkuse
minutis.
mõjub tiivikule kõige suurem jõud, sellepärast
Polüester – lihtsam töödelda (kuna ei
•Kiirelt pöörlev võll paneb käima
peab see koht eriti tugev olema.
vaja eelkuivatust) ja on odavam
elektrienergia  tootva  generaatori.
  Kvaliteedikontroll  on väga tähtis, sest kui
Vinüülester – kasutatakse vähe, kuid on
•Generaatori väljundvõimsus suunatakse
midagi on lohakalt tehtud, näiteks
aina populaarsemaks  muutumas.
transfprmaatorisse, mis muundab selle
ebapuhtused on vaigu sees või ei ole
Lisaks kasutatakse veel balsapuud ja
laiemas elektrivõrgus kasutatavale pingele
tahkestamine toimunud õigel temperatuuril,
vahtu jm.
vastavaks.
siis pole tiivik nii tugev kui peaks.
http://www.rpi.edu/cfes/news-and-events/Wind%20Workshop/An%20Overview%20of%20Composite%20Wind%20Turbine%20Blade%20Manufacturing.pdf
http://www.tuuleenergia.ee/wp-content/uploads/elektrituu
E.l ik21.p
Hau  df
„Windgraftanlangen“ lk 189-200
