Sander Schmidt KODUSED ÜLESANDED Õppeaines: TOLELEERIMINE JA MÕÕTETEHNIKA Mehaanikateaduskond Õpperühm KMI-21 Juhendaja: lektor Mait Purde Tallinn 2011 Ülesanne nr. 1 Lähteandmed: Ø90N6/h5 Lahenduskäik: N 6 0 , 016 1. Ø90 0 , 038 h5 0 , 015 2. Nimetus Ava Võll Tähistus Suurus mm Tähistus Suurus mm 1. Nimimõõde D 90 d 90 2. Ülemine piirhälve ES -0,038 es 0 3. Alumine piirhälve EI -0,016 ei -0,015 4. Suurim piirmõõde Dmax 89,984 dmax
ÜLESANNE 1 1. Leida antud istule tolerantside tabelist hälbed ja kirjutada ist kombineeritud tähistuses. 2. Teha istu täielik arvutus tabeli kujul. 3. Kujutada ist skemaatiliselt ja näidata sellel tolerantsid ning lõtkude ja pingude piirväärtused. 4. Mida on antud istult rohkem oodata, kas lõtku või pingu ja miks? H 7 +0 , 030 n6 + 0 , 039 + 0 , 020 1. Ø55 2. Nimetus Ava Võll Tähistus Suurus mm Tähistus Suurus mm 1. Nimimõõde D 55 d 55 2. Ülemine ES +0,030 es +0,039 piirhälve EI
ÜLESANNE 1 1. Leida antud istule tolerantside tabelist hälbed ja kirjutada ist kombineeritud tähistuses. 2. Teha istu täielik arvutus tabeli kujul. 3. Kujutada ist skemaatiliselt ja näidata sellel tolerantsid ning lõtkude ja pingude piirväärtused. 4. Mida on antud istult rohkem oodata, kas lõtku või pingu ja miks? LAHENDUS Variant 16 N 7 -0 , 039 1. Ø78 Avade piirhälbed: TABEL 2 h7 -0 , 030 Kuna ava piirhälbed on kolmekohalised peale koma, siis tuleb ka võlli piirhälve -0,03 kirjutada kolmekohalisena, so +0,030. Võllide piirhälbed: TABEL 3 2. Nimetus
Nimetus Ava Võll Kuidas saab? Piirmõõde D d Ø järel olev arv Ülemine piirhälve ES es Algandmetest, suurim + Alumine piirhälve EI ei Algandmetest, suurim - Suurim piirmõõde Dmax dmax D+ES/d+es Vähim piirmõõde Dmin dmin D+EI/d+ei Tolerants TD Td TD = ES - EI /Td = es - ei Kõlblikud detailid Dmin kuni Dmax dmin kuni dmax Tabelist Lõtkuga ist Suurim lõtk Smax Dmax - dmin Vähim lõtk Smin Dmin - dmax Keskmine lõtk Sa (Smax+Smin)/2 Istu tolerants Ts Smax - Smin Pinguga ist Suurim ping Nmax dmax - Dmin Vähim ping
Nimetus Ava Võll Kuidas saab? Piirmõõde D d Ø järel olev arv Ülemine piirhälve ES es Algandmetest, suurim + Alumine piirhälve EI ei Algandmetest, suurim - Suurim piirmõõde Dmax dmax D+ES/d+es Vähim piirmõõde Dmin dmin D+EI/d+ei Tolerants TD Td TD = ES - EI /Td = es - ei Kõlblikud detailid Dmin kuni Dmax dmin kuni dmax Tabelist Kui on lõtkuga ist Suurim lõtk Smax Dmax - dmin Vähim lõtk Smin Dmin - dmax Keskmine lõtk Sa (Smax+Smin)/2 Istu tolerants Ts Smax - Smin Pinguga ist Suurim ping Nmax dmax - Dmin Väh
ÜLESANNE 1 1. Leida antud istule tolerantside tabelist hälbed ja kirjutada ist kombineeritud tähistuses. 2. Teha istu täielik arvutus tabeli kujul. 3. Kujutada ist skemaatiliselt ja näidata sellel tolerantsid ning lõtkude ja pingude piirväärtused. 4. Mida on antud istult rohkem oodata, kas lõtku või pingu ja miks? JS 8 +0 , 027 1. Ø95 -0 , 027 h7 -0 , 035 2. Nimetus Ava Võll Tähistus Suurus mm Tähistus Suurus mm 1. Nimimõõde D 95 d 95 2. Ülemine piirhälve ES +0,027
ÜLESANNE 1 1. Leida antud istule tolerantside tabelist hälbed ja kirjutada ist kombineeritud tähistuses. 2. Teha istu täielik arvutus tabeli kujul. 3. Kujutada ist skemaatiliselt ja näidata sellel tolerantsid ning lõtkude ja pingude piirväärtused. 4. Mida on antud istult rohkem oodata, kas lõtku või pingu ja miks? LÄHTEVARIANT 21: Ø76JS6/h6 LAHENDUS JS 6 +- 00,,0095 0095 1. Ø76 h6 - 0,0190 2. Nimetus Ava Võll Tähistus Suurus mm Tähistus Suurus mm 1. Nimimõõde D 76 d 76 2. Ülemine piirhälve ES +0,0095 es 0 3. Alumine piirhälve EI

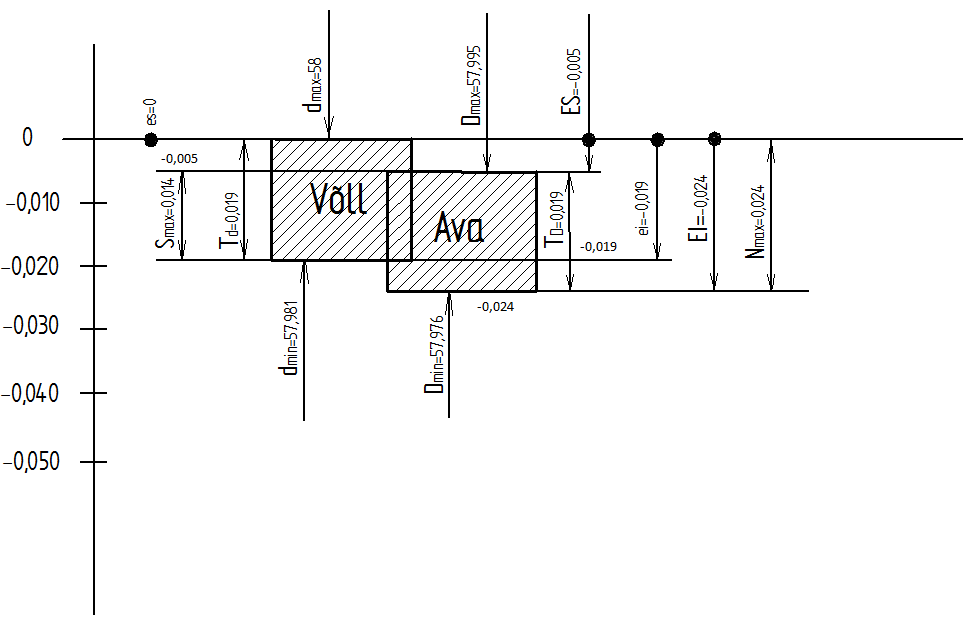

Ülesanne 2 +0 , 010 - 0 , 025 1. Ø120 - 0 , 022 + +0,010 ES=+0,010 +0,005 Ava es=0 0 Smax= 0,032 TD= 0,035 -0,005 dmax=120 EI=-0,025 ei=-0,022 Td= 0,022 Nmax= 0,025
