TALLINNA TEHNIKAÜLIKOOL Materjalitehnika instituut Metallide tehnoloogia õppetool Kodutöö aines МТТ0010 Konstruktsioonimaterjalide tehnoloogia Töö nimetus SURVETÖÖTLEMINE (plastne vormimine) Töö nr: 1 Ees- ja perekonnanimi:
Üliõpilaskood:   Rühm: MATB21 Juhendaja:
Eduard Kimmari Töö tehtud: 15.03 Töö esitatud: 15.03 Töö arvestatud: Töö eesmärk ja ülesanded: Koostada põhimõtteline tehnoloogiline survetöötlemise protsess. Töö teostaja valib
kõige otstarbekama viisi toote valmistamiseks, lähtudes detailist, mille põhjal
valitakse sobiv stantsimisviis, tööriistad ja seadmed.
Joonistada variandile vastav detail.
Valida stantsimisviis, iseloomustades valitud stantsimisviisi kasutusala.
Joonestada valitud survetöötlusseadme põhiskeem.
Töötada välja ja vormistada stantsise joonis.
Joonestada stantsi lõppvagu koos stantsisega.

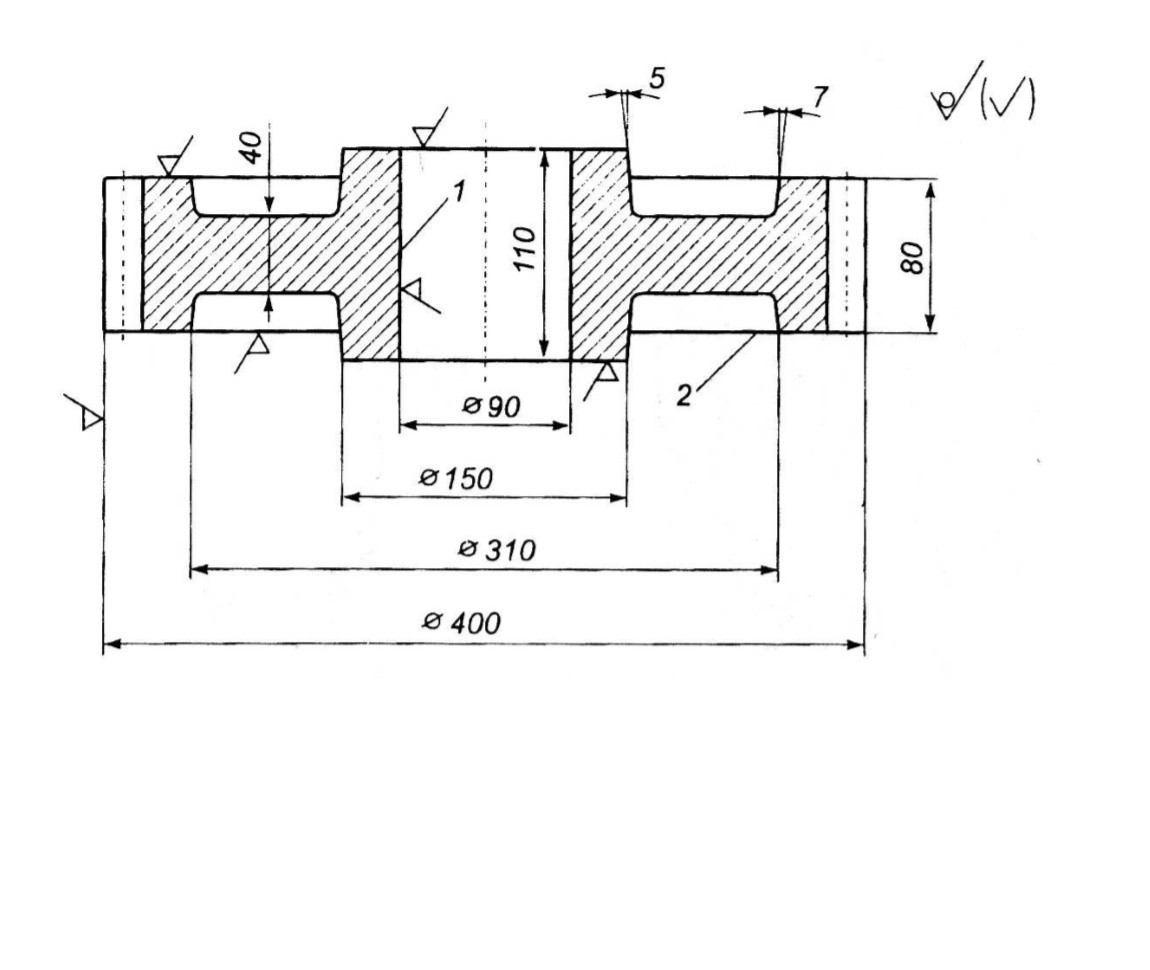

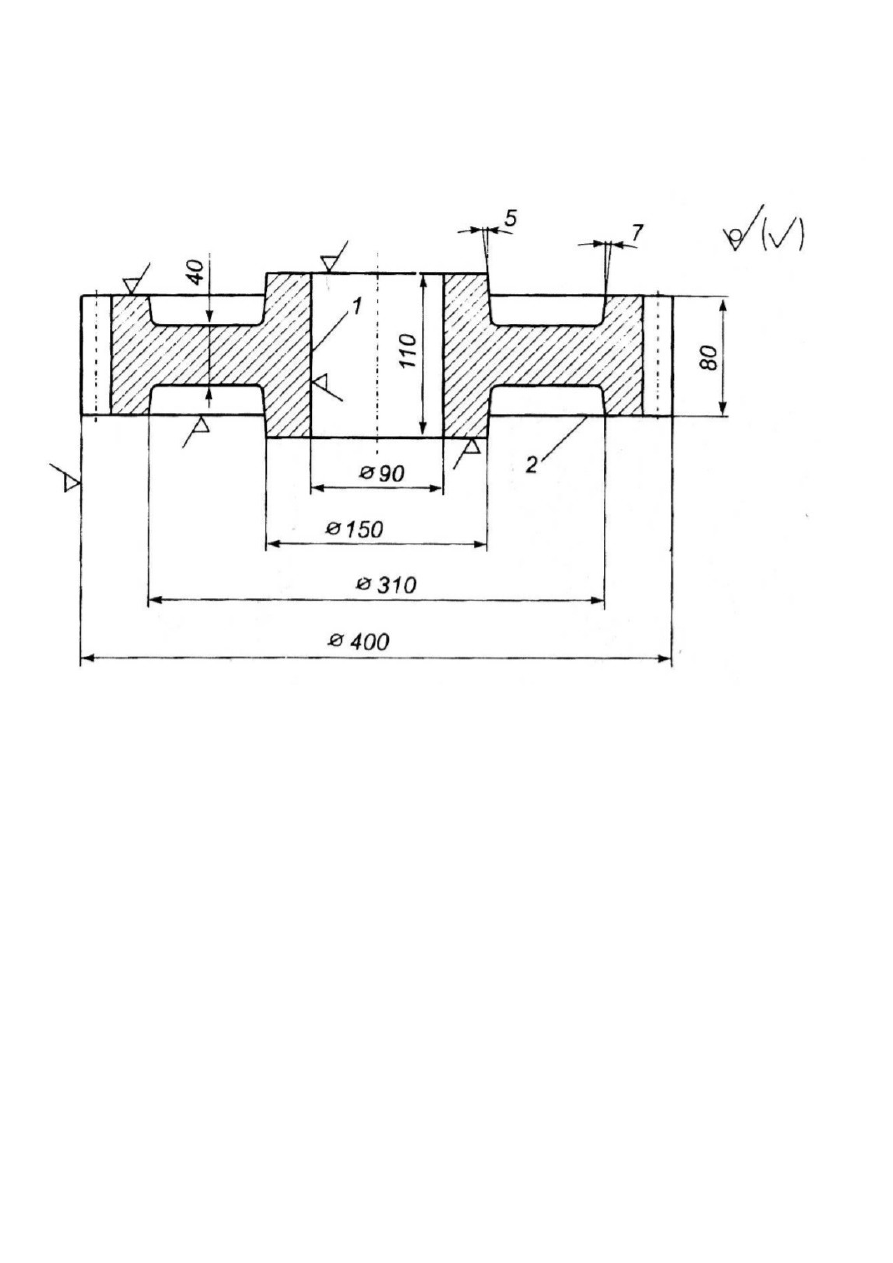

Lähtejoonis Stantsimisviis: Valisin kinnise stantsimise vertikaalsel väntpressil. Väntpressi puhul on toorikute
täpsus kõrge ning metalli säästmiseks on võimalik kasutada ka võiksemaid
stantsimiskalded kuna on olemas väljatõukajad. Väntpressi iseloomustab töö
kvaliteedi olemasolu. Kuna vastaval detailil pole vaja jätta kraadisoont, võib
kasutada kinnist stantsimist. Seetõttu on ka metallikulu minimaalne. Vastav detail on
ka telgsümmeetriline, mis on kinnise stantsimise üheks eelduseks.

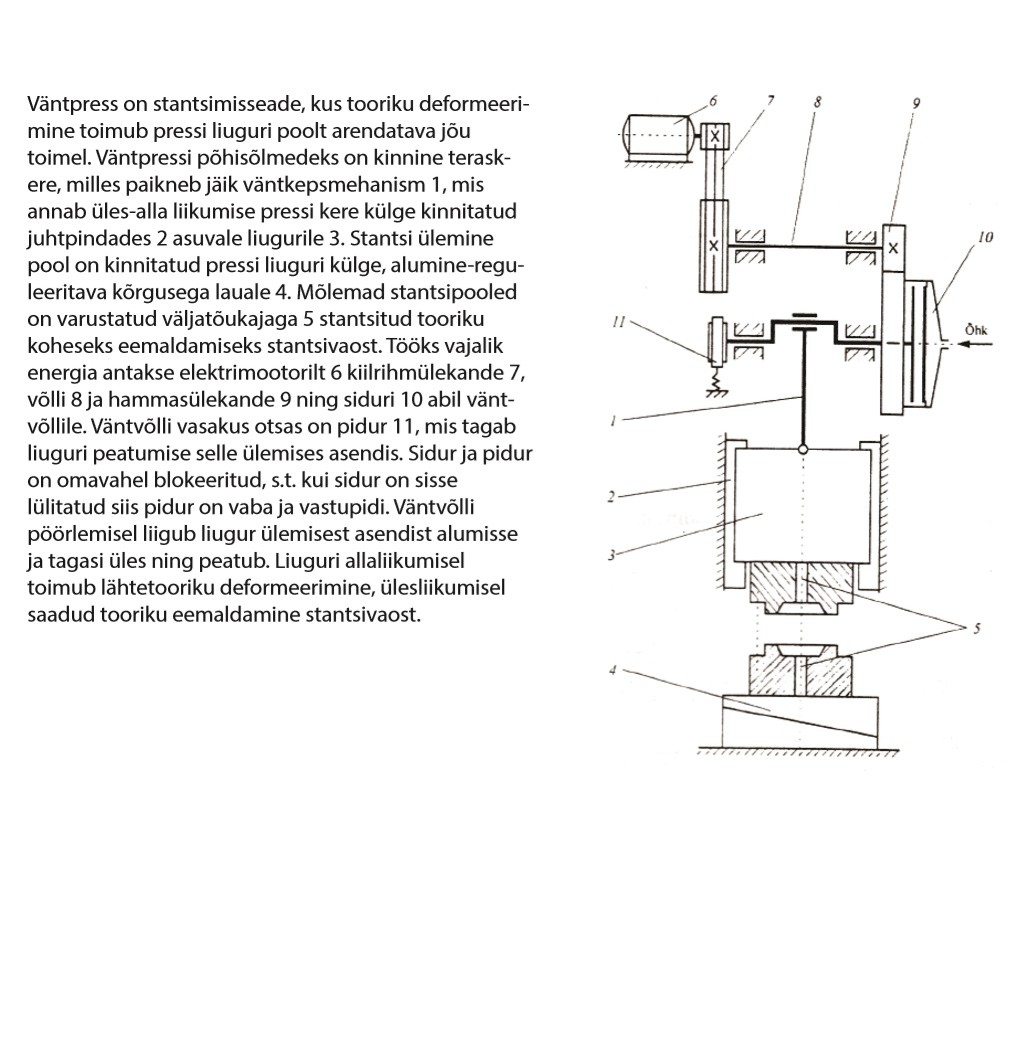

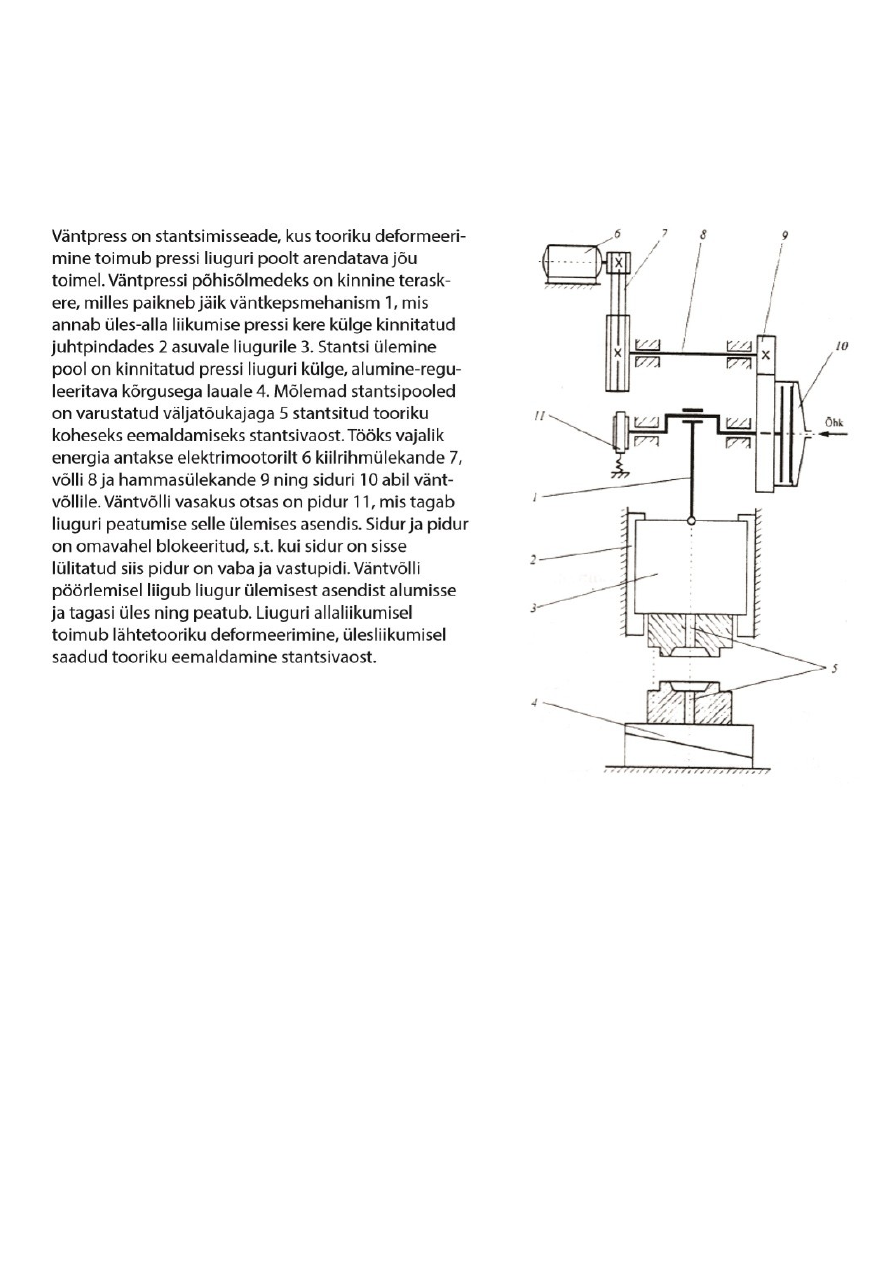

Väntpress-stants

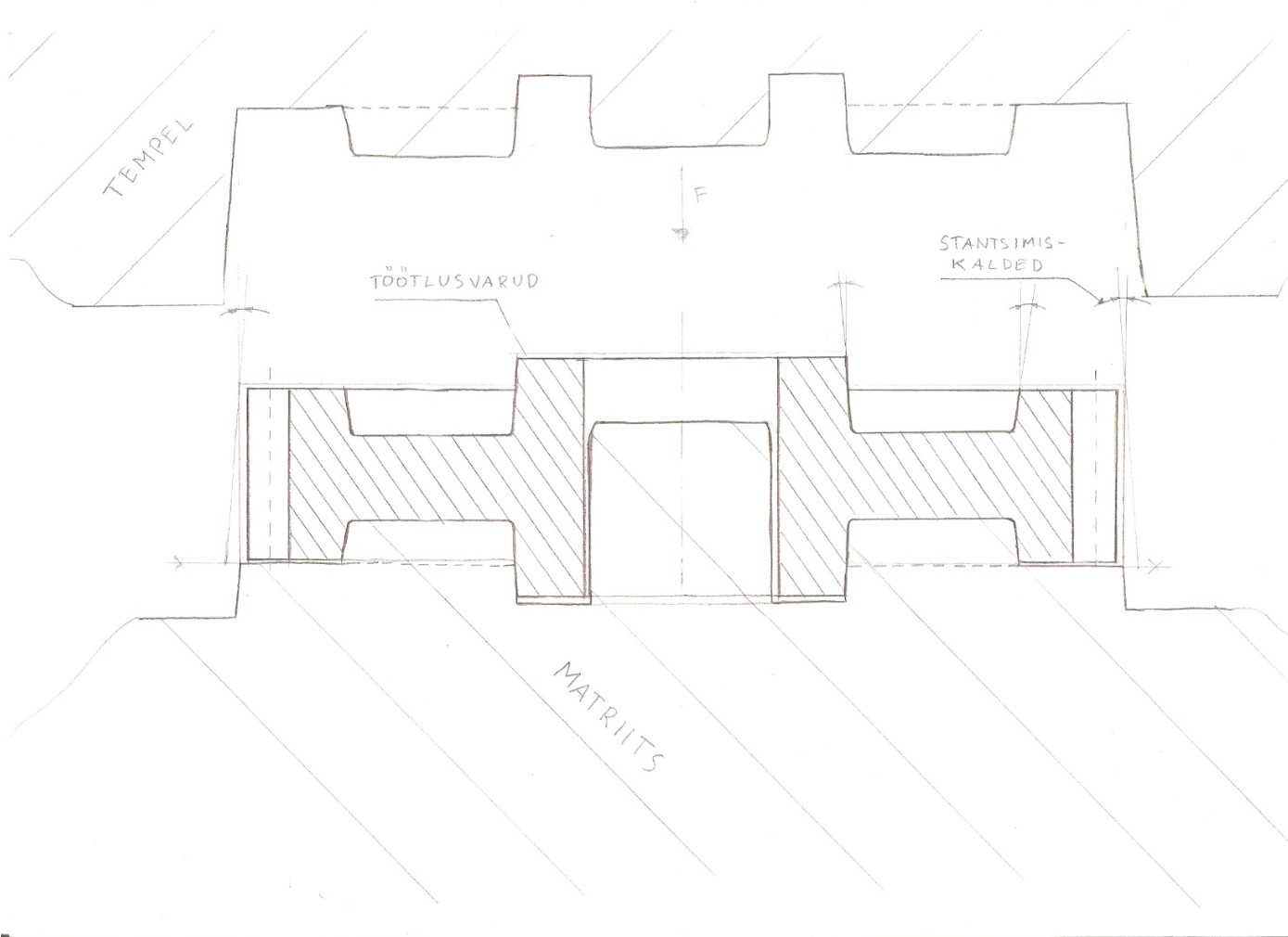

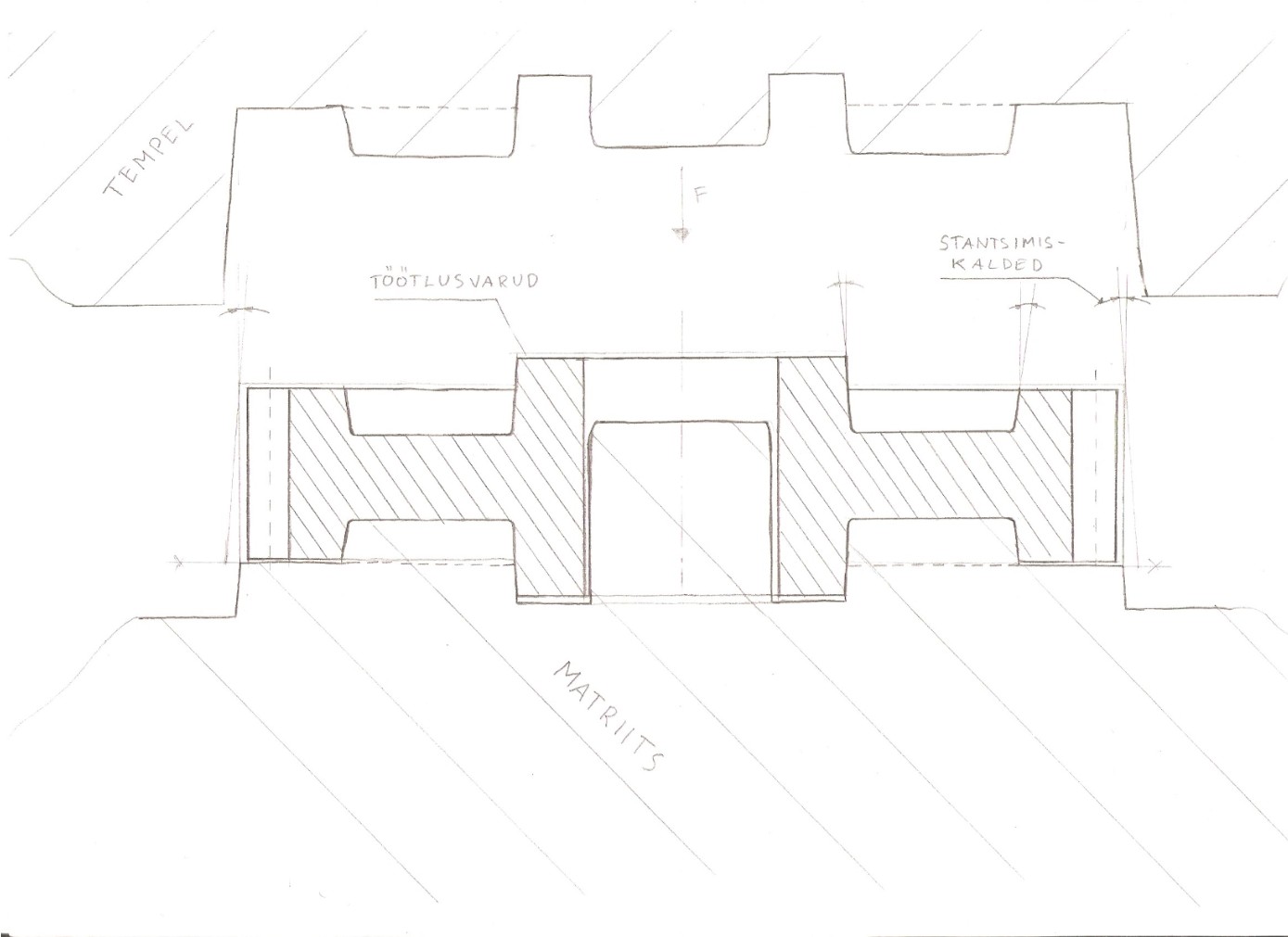

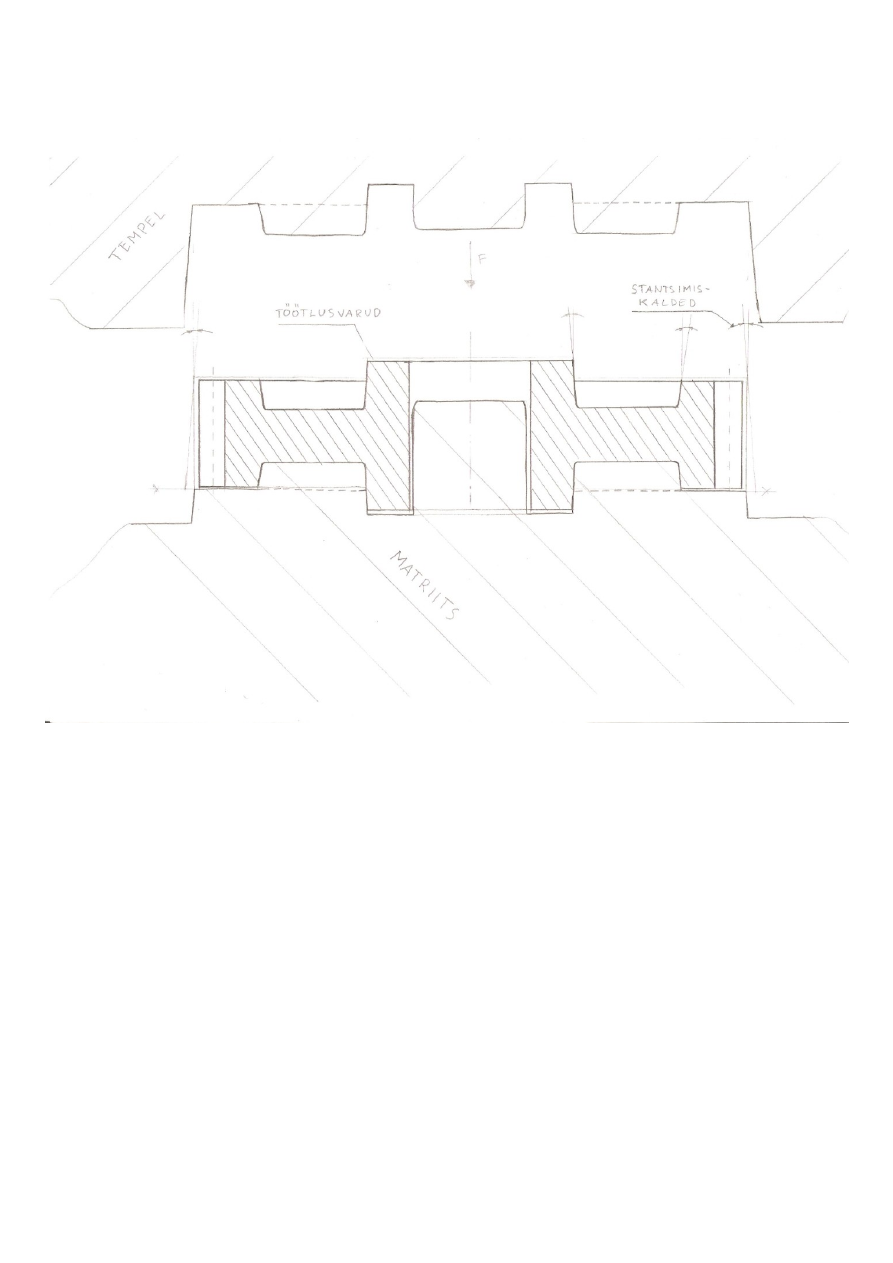

Joonis:

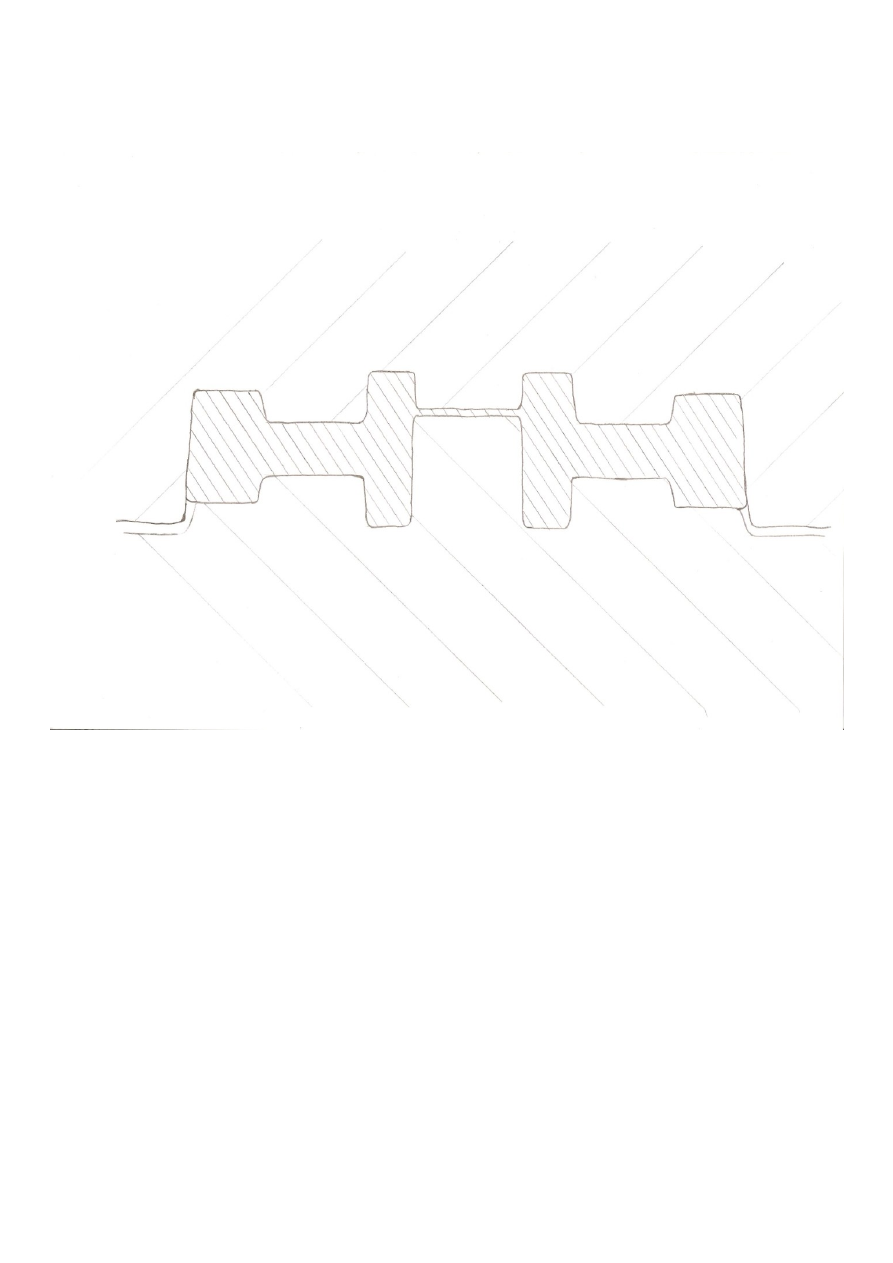

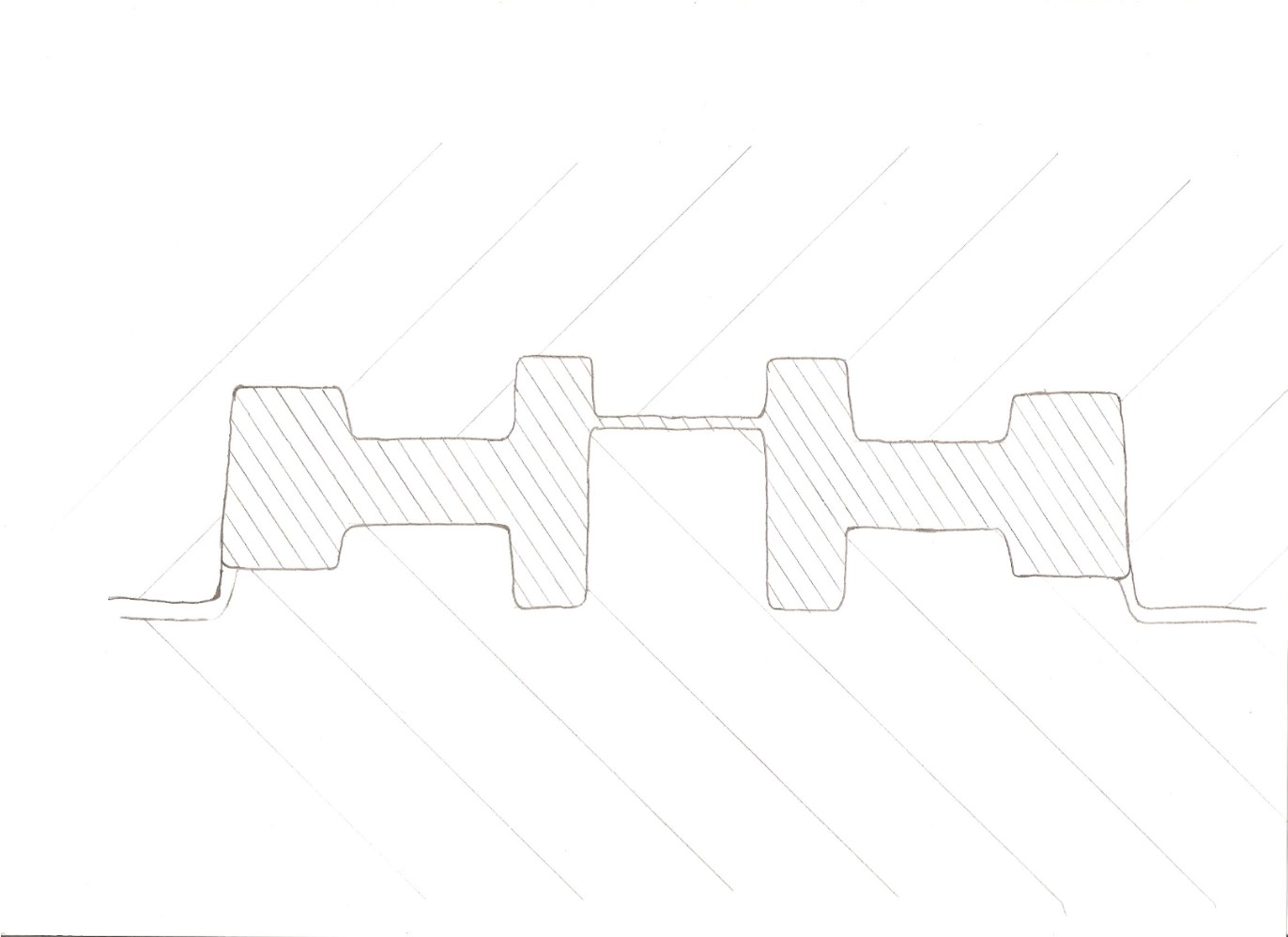

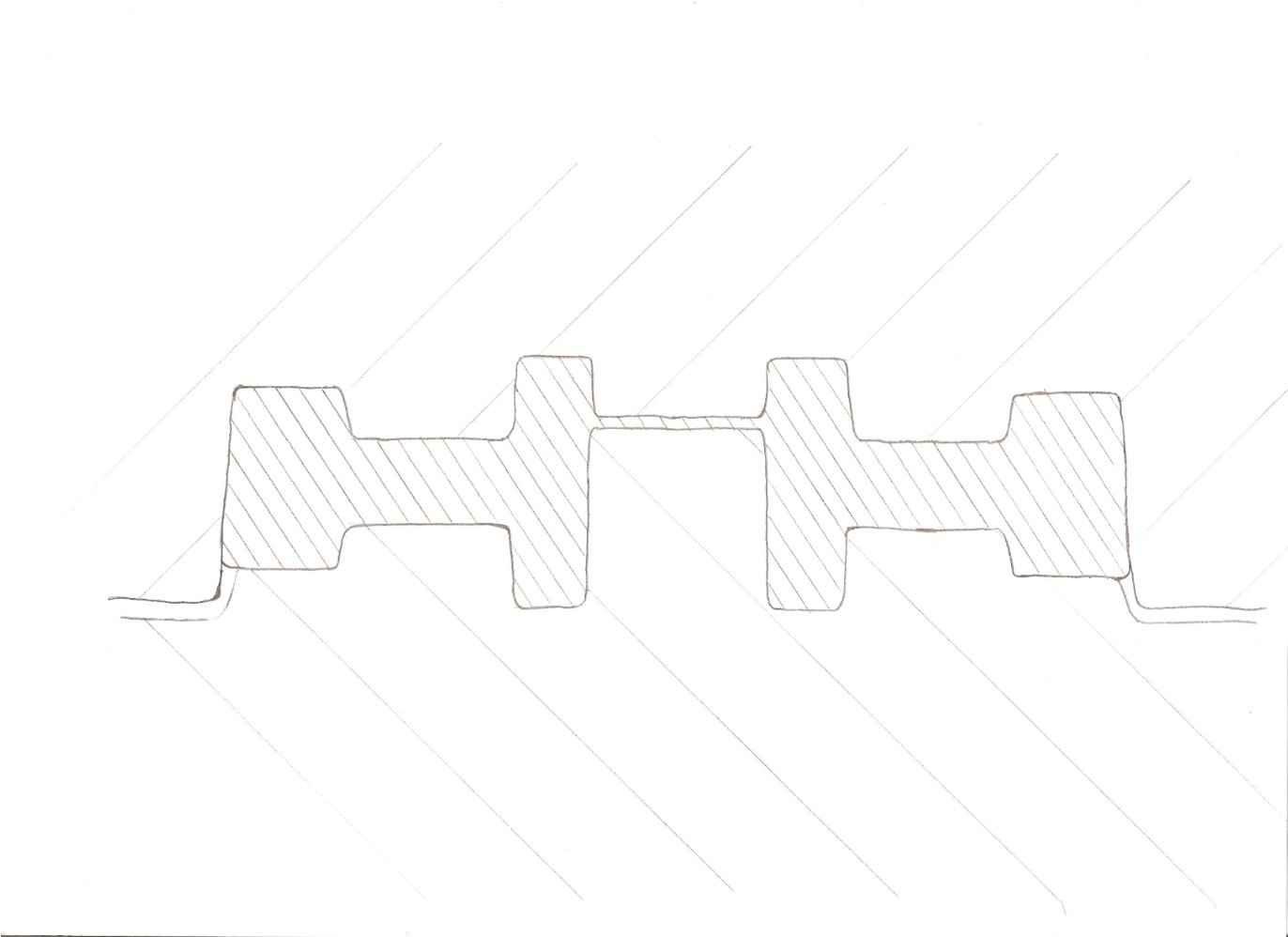

Lõppvagu:
