Elektrivoolu tingmärgid ja selle kasutusala. (0)
Esitatud küsimused
- Mida näitab järgmine tingmärk?
- Mis koosneb jadamisi ühendadut aktiiv - induktiiv - ja mahtuvustakistusest?
Elektrivooli tingmärgid:
AC
DC
Mida näitab järgmine tingmärk?
Ohutuvoolu väikepinge transformaator
Neutraal ja kaitsejuhtide graafilise tähtistamise märgid?
Enam levinud kaitseaparaadid ?
- Sulavkaitse
- Kaitseautomaat
- Rikkevoolukaitselüliti
- Liigkoormuskaitse
- Lühiskaitseseade
- Termokaitse
- Kaitsereleed
Lisa puuduvad sõnad.
Rikkevoolukaitselüliti neutraaljuhi kontakt avaneb tavaliselt
viimasene aga sulgub sisselülitamisel esimesena.
Hõbe kontaktmaterjali omadused?
Plussid
- Hea elektri- ja soojusjuht
- Väike kontakttakistus
- Väikeste voolude puhul kulumiskindel.
- Odavaim väärismetall kontaktide jaoks
Miinused
- Tundlik väävli suhtes
- Väike kaarekindlus
- Saab kasutada väikeste voolude puhul (Kuni 20 amprit)
Magnet pehme terase omadused ja kasutusala?
Pehmed magnetmaterjalid (raud,
pehme teras). Nende materjalidega on võimalik saada suurt magnetvoo tihedust suhteliselt väikese magnetvälja tugevuse juures, kuid
seejuures magneetuvad nad kergesti lahti. Pehmeid magnetmaterjale
kasutatakse seal, kus on tegemist perioodilise ümbermagneetimisega
nagu elektromagnetite südamikena. Pehmeid magnetmaterjale
iseloomustab kitsas hüstereesisilmus.
Trahvode südamikud EL.Mootori rootor , Asünkroon mootori staator :
omaduseks suure magnetilise läbivusega.
LED valgustuse eelised teiste valgustussüsteemide ees.
- Purunemisel ei teki ohtlike jäätmeid (näiteks elavhõbe, klaasi kilde)
- Võib tihti sisse/välja lülitada
- Tarbib vähe elektrit
- Kannatab vibratsiooni teatud piirides
- Saab kasutada väga edukalt õues ( Tööiga ei vähene ega valgustugevus samuti)
- Süsteemi kaabli läbimõõt ei pea olema nii suur kui on hõõglampidega süsteemil.
- Väike kabariit
Võimsus tegur (Cos (fi) ) ja selle praktiline sisu elektrimootorite kasutamisel ?
S
- NÄIVVÕIMSUS (VA- VOLTAMPER)
P
– AKTIIVVÕIMSUS (W- WATT )
Q
– REAKTIIVVÕIMSUS (var – VOLTAMPER REAKTIIV)
COS
(fi) on kasutegur. Kasuteguri võimalikult suureks saamiseks peame
kasutama elektrimootorit täisvõimsusel. Kasutegurit saame
suurendada kondensaatori abiga.
Koostada elektriahelda skeemi, mis koosneb jadamisi ühendadut aktiiv-, induktiiv - ja mahtuvustakistusest? Millega võrdub näivtakistuse (z) suurus vahelduvvoolu korral? R – Aktiivtakisti RL – induktiivtakisti RC - mahtuvustakisti
Mida näitavad elektriseadme kesta kaitseastme tähise (IP):
Esimene number: Võõrkehade ligipääsetavust
Teine number: Ilmastiku kindlust (vedelikud, tolm jms)

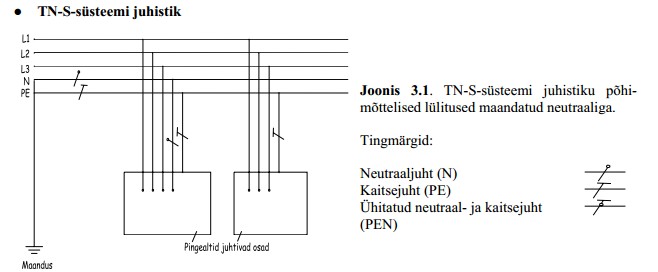

Andke TN-S Süsteemi juhistiku põhimõttelised lülitused maandatud neutraaliga?
Peapotentsiaalühtlustuslati otstarve ja ehitus?
Potentsiaaliühtlustus seisneb
juhtivate osade omavahelises elektrilises ühendamises
tasapotentsiaalsuse (juhtivate osade ühesuguse elektrilise
potentsiaali) saavutamiseks kas kogu paigaldises või mingis
väiksemas ulatuses. Kui mingi üks selliselt ühendatud osadest
peaks sattuma ühendusse mingi pingestatud osaga (nt
isolatsioonirikke tagajärjel), ei teki eri osade vahel
potentsiaalierinevust ja inimene, kes võiks eri osi üheaegselt
puudutada, ei satu ohtliku pinge alla. Seega tagab
potentsiaaliühtlustus tõhusa kaudpuutekaitse elektrilöögi eest.
Peapotentsiaalühtlustuslatt
on latt või ühendusklemm,
mis on ette nähtud kaitsejuhtide,
sealhulgas ka potentsiaaliühtlustujuhtide
ja võimalike talitlusmaanduseks
kasutatavate juhtide ühendamiseks maandusjuhi
ning maanduriga.

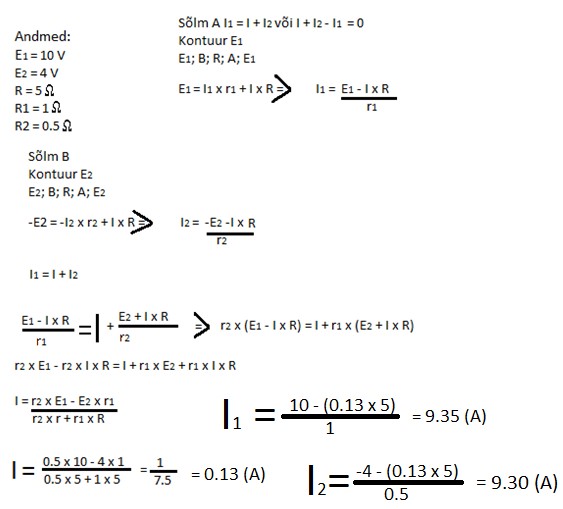

Arvuta I1, I2 ja I.
Elektrivoolu tingmärgid ja muu vajalik infomatsioon elektrivoolu kohta. Väga palju vajalikku infomtasiooni inimesele kellel on vaja elektrivoolu kohta teavet.
