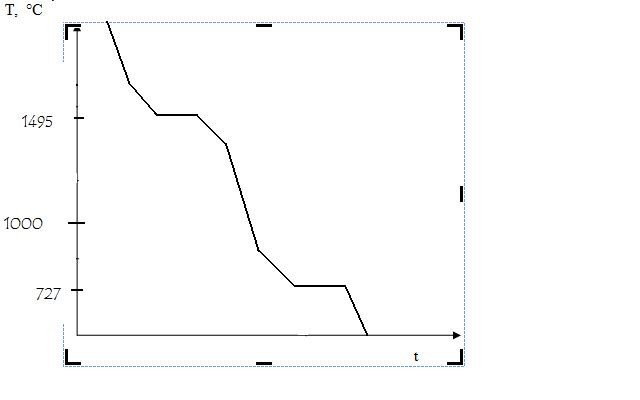

1. 0,2 F + P ....P... P + T´´ P + T´´ + Le .........Le .....Le + T Fe-Fe3C faasidiagramm ja sulamite struktuuriosad toatemperatuuril 2. Ledeburiit (Le) - On eutektne segu C-sisaldusega 4,3%, mis tekib vedelfaasi kristalliseerumisel temperatuuril 1147 °C. Temperatuurivahemikus 727°C kuni 1147 °C koosneb ledeburiit austeniidist (A) ja tsementiididist (T), alla 727 ° - ferriidist (F) ja tsementiidist (T). Perliit (P) - On ferriidi (F) ja tsementiidi (T) eutektoidne segu C-sisaldusega 0,8%, mis tekib austeniidi (A) lagunemisel selle aeglasel jahutamisel alla 727 °C. Beiniit (B) On ka ferriidi (F) ja tsementiidi (T) eutektoidne segu. Tekib temperatuuridel alla 500 °C. 3. T, °C 1500 1000 500 t 4. Ferriit Perliit Alaeutektoidter
TALLINNA TEHNIKAÜLIKOOL Materjalitehnika instituut MATERJALIÕPETUS Kodutöö nr 1 Teostas : 041081 MATB-34 Tallinn 2005 Eesmärk: Tutvuda rauasüsinikusulamite (teraste ja malmide) struktuuri termotöötluse ja neist tulenevate omadustega I osa (Terased & malmid) küsimused 1. Joonistage Fe-Fe3C faasidiagramm (FD), märkige FD-i kõikides alades faasid ning tooge üksikute sulamigruppide (eutektsed, ala-ja üleeuteksed; eutektoidsed, ala-ja üleeutektoidsed) struktuuriosad toatemperatuuril. Vastus: Faasid: ferriit F, austenniit A, tsementiit T C sisaldus % Sulam Struktuuriosad toatemperatuuril
Kodutöö nr. 1 Tehnomaterjalid (Terased ja malmid) 1. Fe-Fe3C Faasdiagramm T, oC 0,4% 1539 1500 L A+L L+T A 1147 1147 F+A A+T 911 727 727 F F+T 0,8 2,14 4,3 6,67 500
TALLINNA TEHNIKAÜLIKOOL Materjalitehnika instituut MATERJALIÕPETUS Kodutöö nr 1 Teostas : MATB-34 ****61 Tallinn 2004 1. Faasidiagramm Fe-Fe3C alaeutek- eutek- üleeutek- alaeutektsed eutektsed üleeutektsed toidsed toidsed toidsed 2. Struktuurivormid: Faasilised (tardfaasid) ferriit (F), Austeniit (A), Tsementiit (T) Faasilised A+L, L+T, A+T, F+A, F+T Mehaanilised segud: Ledeburiit (Le): C-4,3%, t=1147...727 kraadi C, Le= A+T; t=...727 kraadi C, Le=F+T Perliit(P): C-0,8%, aeglasel jahtumisel, alla 727 kraadi C, jäme struktuur, A->P, P=F+T Beiniit(B)=F+T, t= 400-500 kraadi C, peen struktuur Martensiit(M), üleküllastunud FeC. 2 3.Jahtumiskõver Kusjuures toimuvad järgmised faasimuut
Tallinna tehnikaülikool Tehnomaterjalid MTM0010 Kodutöö Fe-Fe3C faasidiagramm. Terase termotöötlus Juhendaja: Kristjan Juhani Kevad 2009 1.2 Kodutöö. Fe-Fe3C faasidiagramm 1. F+P P P+T´´ P+T´´+ Le Le Le+T 2. Mehaanilised segud Fe-C-sulameis ja nende faasiline koostis: · Leburiit (Le) on eutektne segu C-sisaldusega 4,3%, mis tekib vedelfaasi kristalliseerumisel temperatuuril 1147C. L Le(A+T). Kuni temperatuurini 727 Ckoosneb leburiit austeniidist ja tsementiidist, alla 727C- ferriidist ja tsementiidist. · Perliit (P)- on ferriidi ja tsementiidi eutektoidne segu C-sisaldusega 0,8%, mis tekib austeniidi lagunemisel selle aeglasel jahtumisel alla 727C. A P(F+T). · Beiniit (B)- On F ja T peen eutektoidne segu C- sisaldusega 0,8%, mis t
1 Kuidas muutuvad süsiniku sisalduse kasvades terase mehaanilised omadused? : 1. kõvadus väheneb 2. kõvadus suureneb 3. sitkus väheneb 4. sitkus suureneb 5. survetöödeldavus paraneb 6. lõiketöödeldavus halveneb 7. tugevus kasvab kuni 1 % süsiniku sisalduseni terases ja seejärel hakkab vähenema 2 Mis on teras? : 1. Teras on raua ja süsiniku sulam (süsiniku sisaldus kuni 2,14%) 2. Teras on keemiline element 3. Teras on keemilise elemendi raua ajalooliselt kujunenud nimetus 4. Teras on raua ja süsiniku sulam (süsiniku sisaldus alates 2,14%) 3 Kui suur hulk süsinikku on maksimaalselt lahustunud austeniidis temperatuuril 727 0C ? : 1. 0,01 % 2. 0,02 % 3. 0,8 % 4. 2,14 % 5. 6,67 % 4 Kui suur on ferriidi süsiniku lahustuvus toatemperatuuril tasakaaluolekus (massiprotsentides)? : 1. 0,01 % 2. 0,02 % 3. 0,8 % 4. 2,14 % 5. 6,67 % 5 Terasele C-sisaldusega
Partially correct Mark 1,50 out of 2,00 Question text Kuidas muutuvad süsiniku sisalduse kasvades terase mehaanilised omadused? Vali üks või enam: 1. kõvadus väheneb 2. kõvadus suureneb 3. sitkus väheneb 4. sitkus suureneb 5. survetöödeldavus paraneb 6. lõiketöödeldavus halveneb 7. tugevus kasvab kuni 1 % süsiniku sisalduseni terases ja seejärel hakkab vähenema Question 2 Correct Mark 1,00 out of 1,00 Question text Mis on teras? Vali üks või enam: 1. Teras on keemilise elemendi raua ajalooliselt kujunenud nimetus 2. Teras on raua ja süsiniku sulam (süsiniku sisaldus kuni 2,14%) 3. Teras on keemiline element 4. Teras on raua ja süsiniku sulam (süsiniku sisaldus alates 2,14%) Question 3 Correct Mark 2,00 out of 2,00 Question text Kui suur hulk süsinikku on maksimaalselt lahustunud austeniidis temperatuuril 727 0C ? Vali üks: 1. 0,01 % 2. 0,02 % 3. 0,8 % 4. 2,14 % 5. 6,67 % Questio
Tehnomaterjalid II KT 1. Fe-Fe3C faasidiagramm: faasid rauasüsinikesulameis: F, T, A. Faaside omadused. Raud moodustab süsinikuga järgmised metalsed faasid: Piiratud tardlahused: ferriit, austeniit. Keemilised ühendid: Fe 3C jt. Toatemperatuuril on kõikidel tasakaalulistel rauasüsinikusulamite struktuuriosadeks ferriit ja tsementiit (Fe 3C), temperatuuril üle 727°C lisandub neile austeniit. Ferriit (F) (ferrite)- süsiniku tardlahus a-rauas, mis moodustub süsiniku aatomite paigutumisel -raua ruumkesendatud kuupvõre tühikutesse (eelkõige tahkudel olevatesse). Temperatuuril 727 °C lahustub a-rauas kuni 0,02% C (massi%), toatemperatuuril aga kuni 0,01%. Temperatuuridel 0...911 °C esineb -ferriit, 1392...1539 °C-ferriit. Ferriiti iseloomustab: ruumkesendatud kuupvõre (K8), väike tugevus ja kõvadus, suur plastsus. - ferriidi puhul on süsiniku lahustuvus -rauas väga väike: temperatuuril 727 C 0,02%, toatemperatuuril 0,01%. Ferriit on sitk
