Vedelkristallid ( liquid crystals)

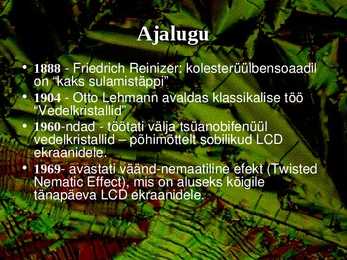

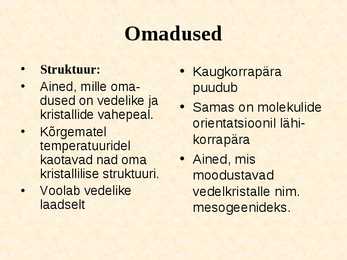

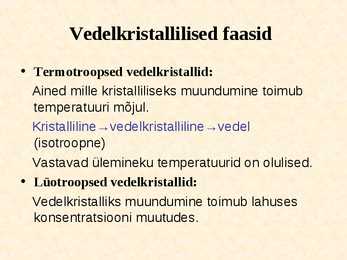

Kadri Nutt Jaanika Siimets 10D Ajalugu · 1888 Friedrich Reinizer: kolesterüülbensoaadil on "kaks sulamistäppi" · 1904 Otto Lehmann avaldas klassikalise töö "Vedelkristallid" · 1960ndad töötati välja tsüanobifenüül vedelkristallid ­ põhimõttelt sobilikud LCD ekraanidele. · 1969 avastati väändnemaatiline efekt (Twisted Nematic Effect), mis on aluseks kõigile tänapäeva LCD ekraanidele. Omadused · Struktuur: · Kaugkorrapära · Ained, mille oma- puudub dused on vedelike ja · Samas on molekulide kristallide vahepeal . orientatsioonil lähi- · Kõrgematel temperatuuridel korrapära kaotavad nad oma · Ained, mis kristallilise struktuuri. moodustavad · Voolab vedelike vedelkristalle nim. laadselt mesogeenideks. Vedelkristallilised faasid · Termotroopsed vedelkristallid: Ained mille kristalliliseks muundumine toimub temperatuuri mõjul. Kristallilinevedelkristallilinevedel (isotroopne) Vastavad ülemineku temperatuurid on olulised. · Lüotroopsed vedelkristallid: Vedelkristalliks muundumine toimub lahuses konsentratsiooni muutudes. Termotroopsed vk. ­ Kalamiitne (Calamitic) · Nemaatiline (Nematic)- suhteliselt madala viskoossusega vedelik · Kolesteeriline (Cholesteric) · Smektiline (Smectic)- kõrge viskoossusega vedelik või vahajas aine. ­ Diskoidne (Discotic) · Nemaatiline · Kolesteeriline · Kolumnaarne (Columnar) Nemaatiline faas · Molekulidel ei ole kindlat kohta, kuid nad liiguvad kõik ühes suunas mööda trajektori.

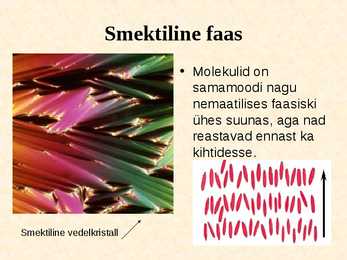

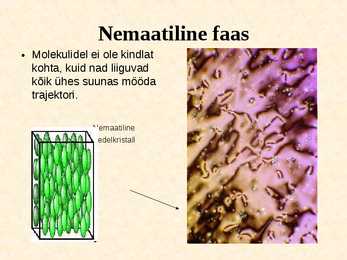

Nemaatiline vedelkristall Smektiline faas · Molekulid on samamoodi nagu nemaatilises faasiski ühes suunas, aga nad reastavad ennast ka kihtidesse.

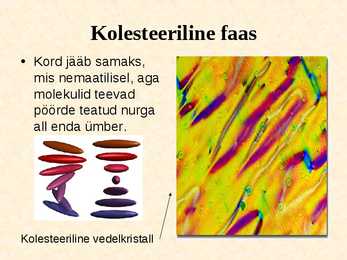

Smektiline vedelkristall Kolesteeriline faas · Kord jääb samaks, mis nemaatilisel, aga molekulid teevad pöörde teatud nurga all enda ümber.

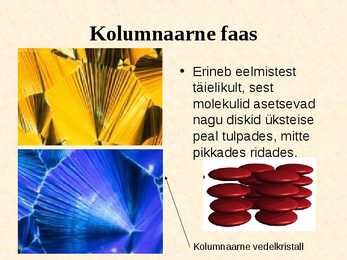

Kolesteeriline vedelkristall Kolumnaarne faas · Erineb eelmistest täielikult, sest molekulid asetsevad nagu diskid üksteise peal tulpades, mitte pikkades ridades.
Kolumnaarne vedelkristall Korrapära Parameeter

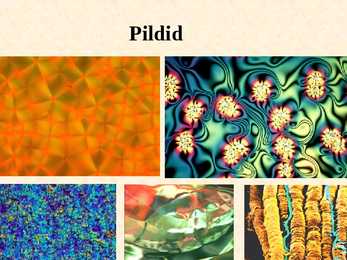

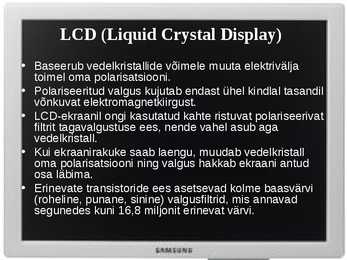

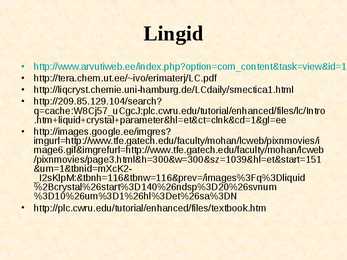

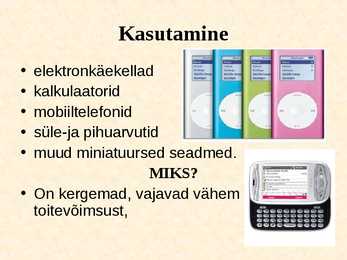

· - nurk peatelje suhtes · - keskmistamine üle kõigi molekulide Kasutamine · elektronkäekellad · kalkulaatorid · mobiiltelefonid · süle-ja pihuarvutid · muud miniatuursed seadmed . MIKS? · On kergemad, vajavad vähem toitevõimsust, LCD (Liquid Crystal Display ) · Baseerub vedelkristallide võimele muuta elektrivälja toimel oma polarisatsiooni. · Polariseeritud valgus kujutab endast ühel kindlal tasandil võnkuvat elektromagnetkiirgust. · LCD- ekraanil ongi kasutatud kahte ristuvat polariseerivat filtrit tagavalgustuse ees, nende vahel asub aga vedelkristall. · Kui ekraanirakuke saab laengu, muudab vedelkristall oma polarisatsiooni ning valgus hakkab ekraani antud osa läbima. · Erinevate transistoride ees asetsevad kolme baasvärvi (roheline, punane, sinine) valgusfiltrid, mis annavad segunedes kuni 16,8 miljonit erinevat värvi. Pildid Lingid · http://www.arvutiweb.ee/index.php?option=com_content&task=view&id=10 · http://tera.chem.ut.ee/~ivo/erimaterj/LC.pdf · http://liqcryst.chemie.uni-hamburg.de/LCdaily/smectica1.html · http://209.85.129.104/search ? q=cache:W8Cj57_uCgcJ:plc.cwru.edu/ tutorial /enhanced/files/lc/Intro .htm+liquid+crystal+ parameter &hl=et&ct=clnk&cd=1&gl=ee · http://images.google.ee/imgres ? imgurl= http://www.tfe.gatech.edu/faculty/mohan/lcweb/pixnmovies/ i mage6.gif&imgrefurl= http://www.tfe.gatech.edu/faculty/mohan/lcweb /pixnmovies/page3.html&h=300&w=300&sz= 1039 &hl=et&start=151 &um=1&tbnid=mXcK2- _I2sKlpM:&tbnh=116&tbnw=116& prev =/images%3Fq%3Dliquid %2Bcrystal%26start%3D140%26ndsp%3D20%26svnum %3D10%26um%3D1%26hl%3Det%26sa%3DN · http://plc.cwru.edu/tutorial/enhanced/files/textbook.ht m
