Tootmisseadme projekteerimine (0)

Tallinna Tehnikaülikool - Mehaanika - Tehniline mehaanika

1 Hindamata

Lõik failist

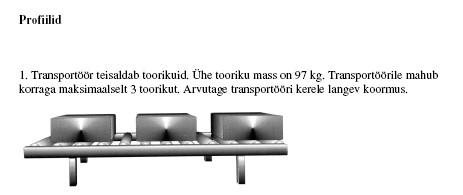

F = m*a
F = 97*3*9,81=2854,71 = 2,85 kN
F = m*a*s,
kus s- varutegur ,
m- mass kg,
a – kiirendus m/s2.
F = 23*12*9,81*2 = 5415,12 = 5,42 kN

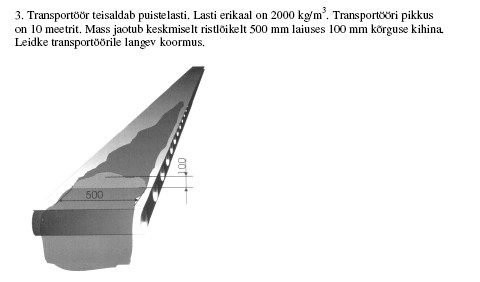

V puistelast=0,05*0,01*10 = 0,5 m3
m = V*ρ = 0,5*2000 = 1000 kg
F = 1000*9,81 = 9810 = 9,81 kN

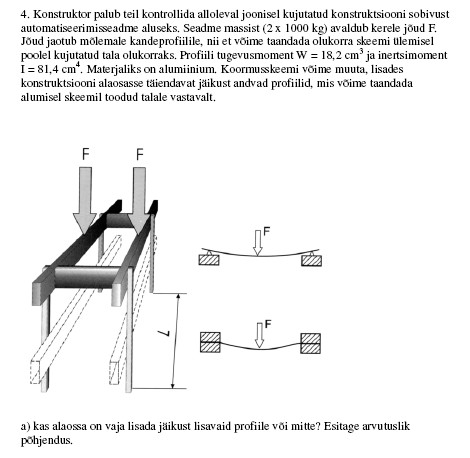

Arvutame jõudu, mis avaldub kerele:
F = 2000*9,81 = 19620 = 19,62 kN
Jõud, mis avaldub ühele kande profiilile:
F1= 19,62/2 = 9,81 kN
L = 2 m
M= F*L/4 = 9,81*2/4 = 4,9 kN/m = 4900 N/m
σ = M/W = 4900/ (18,2*10-6) = 269230769,2 Pa = 269,23 MPa
[σ] Al 2014*T6 = 400 Mpa s= 400/269,23 = 1,48
Arvutused näitavad, et tingimus s≥[s]=2 ei ole täidetus see järel on vaja lisada jäikust lisavaid profile .
M2= F*L/8 = 9,81*2/8 = 2,45 kN/m = 2450 N/m
σ = M/W = 2450/ (18,2*10-6)

Lae alla, et näha rohkem ▪ ▪ ▪

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 3 lehte Lehekülgede arv dokumendis

2010-01-06 Kuupäev, millal dokument üles laeti

41 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

jkubinets Õppematerjali autor

Kodutöö " Profiili arvutus" õppeainel tootmisseadme projekteerimine
