TÖÖPINGID (1)

TÖÖPINGID
Tal inna  Reaalkool
2015

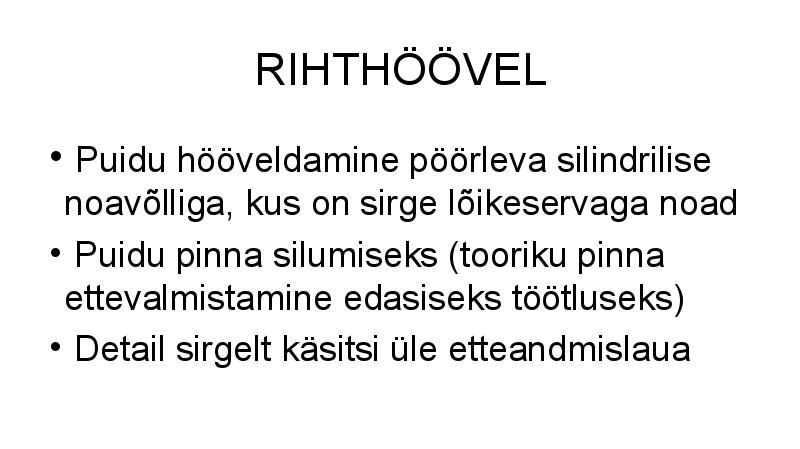

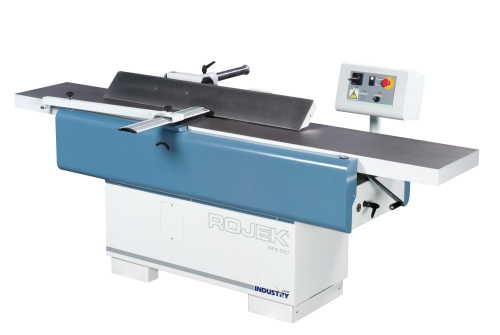

RIHTHÖÖVEL
• Puidu hööveldamine pöörleva  silindrilise
noavõlliga, kus on sirge lõikeservaga noad
• Puidu pinna silumiseks (tooriku pinna
ettevalmistamine edasiseks töötluseks)
• Detail sirgelt käsitsi üle etteandmislaua

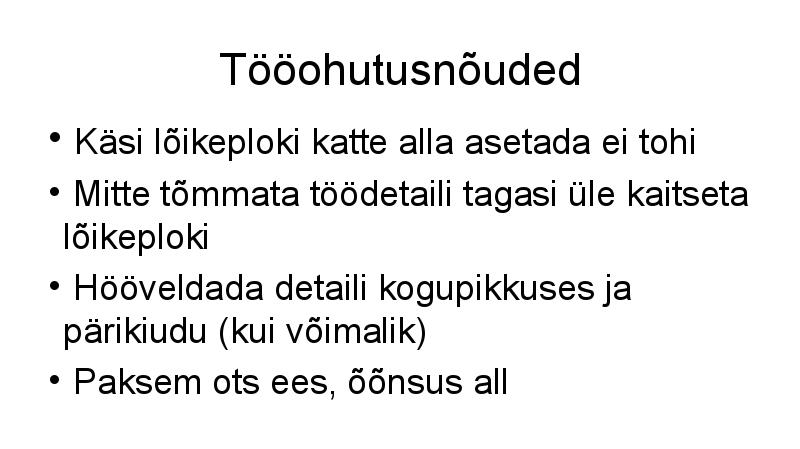

Tööohutusnõuded
• Käsi lõikeploki katte alla asetada ei tohi
• Mitte tõmmata töödetaili tagasi üle kaitseta
lõikeploki
• Hööveldada detaili kogupikkuses ja
pärikiudu (kui võimalik)
• Paksem ots ees, õõnsus all

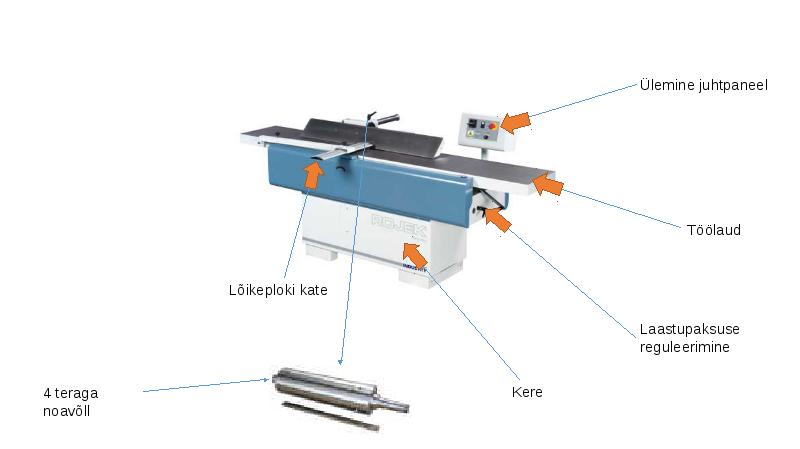

Ülemine juhtpaneel
Töölaud
Lõikeploki kate
Laastupaksuse
reguleerimine
4 teraga
Kere
noavõll

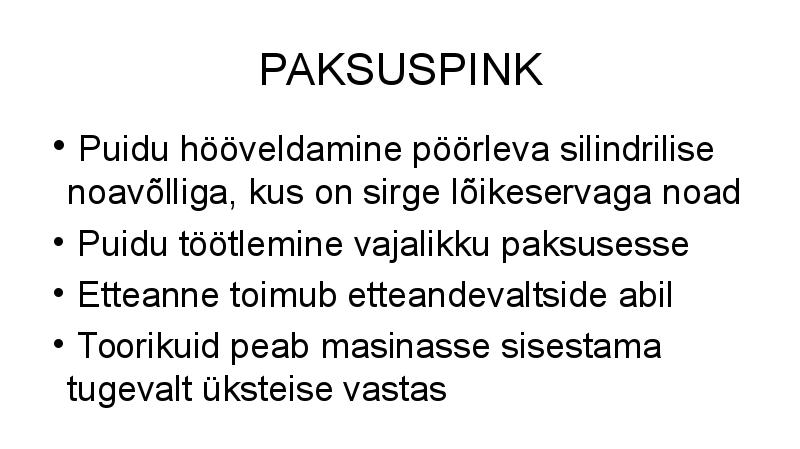

PAKSUSPINK
• Puidu hööveldamine pöörleva silindrilise
noavõlliga, kus on sirge lõikeservaga noad
• Puidu töötlemine vajalikku paksusesse
• Etteanne toimub etteandevaltside abil
• Toorikuid peab masinasse sisestama
tugevalt üksteise vastas

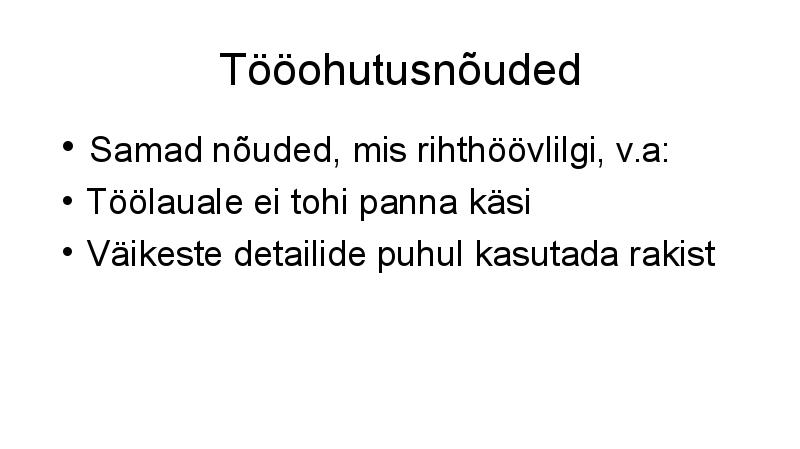

Tööohutusnõuded
• Samad nõuded, mis rihthöövlilgi, v.a:
• Töölauale ei tohi panna käsi
• Väikeste detailide puhul kasutada rakist

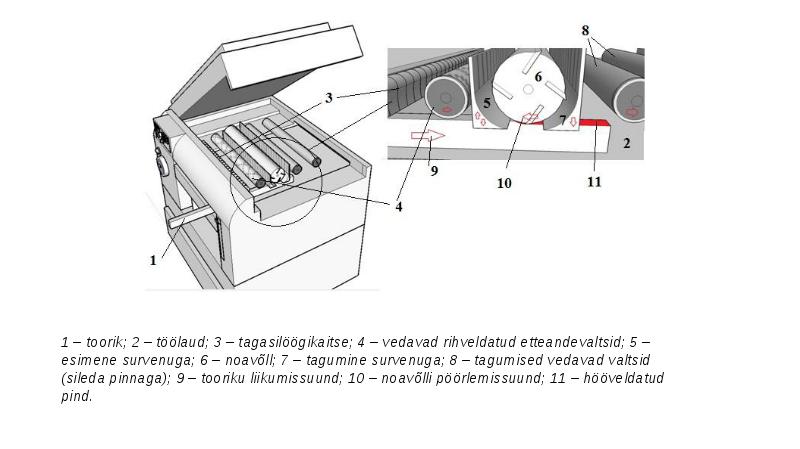

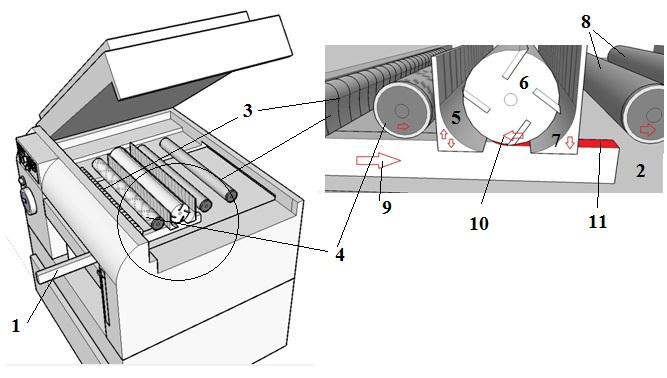

1 – toorik ; 2 – töölaud; 3 – tagasilöögikaitse; 4 – vedavad rihveldatud etteandevaltsid; 5 –
esimene survenuga; 6 – noavõll; 7 – tagumine survenuga; 8 – tagumised vedavad valtsid
( sileda pinnaga); 9 – tooriku liikumissuund; 10 – noavõlli pöörlemissuund; 11 –  hööveldatud
pind.

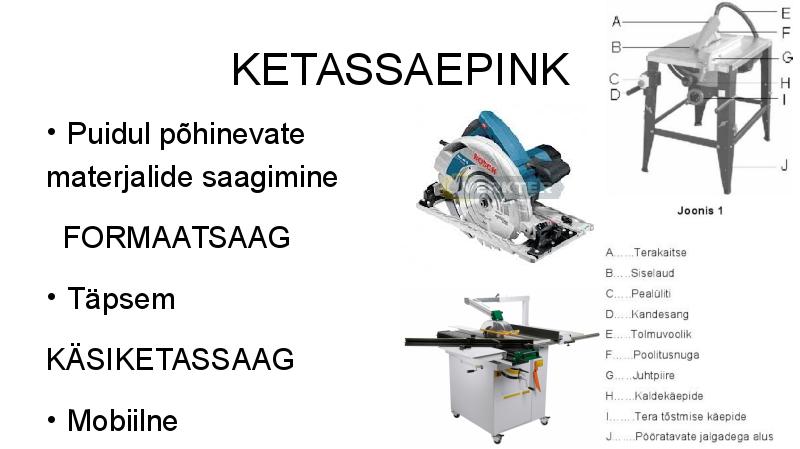

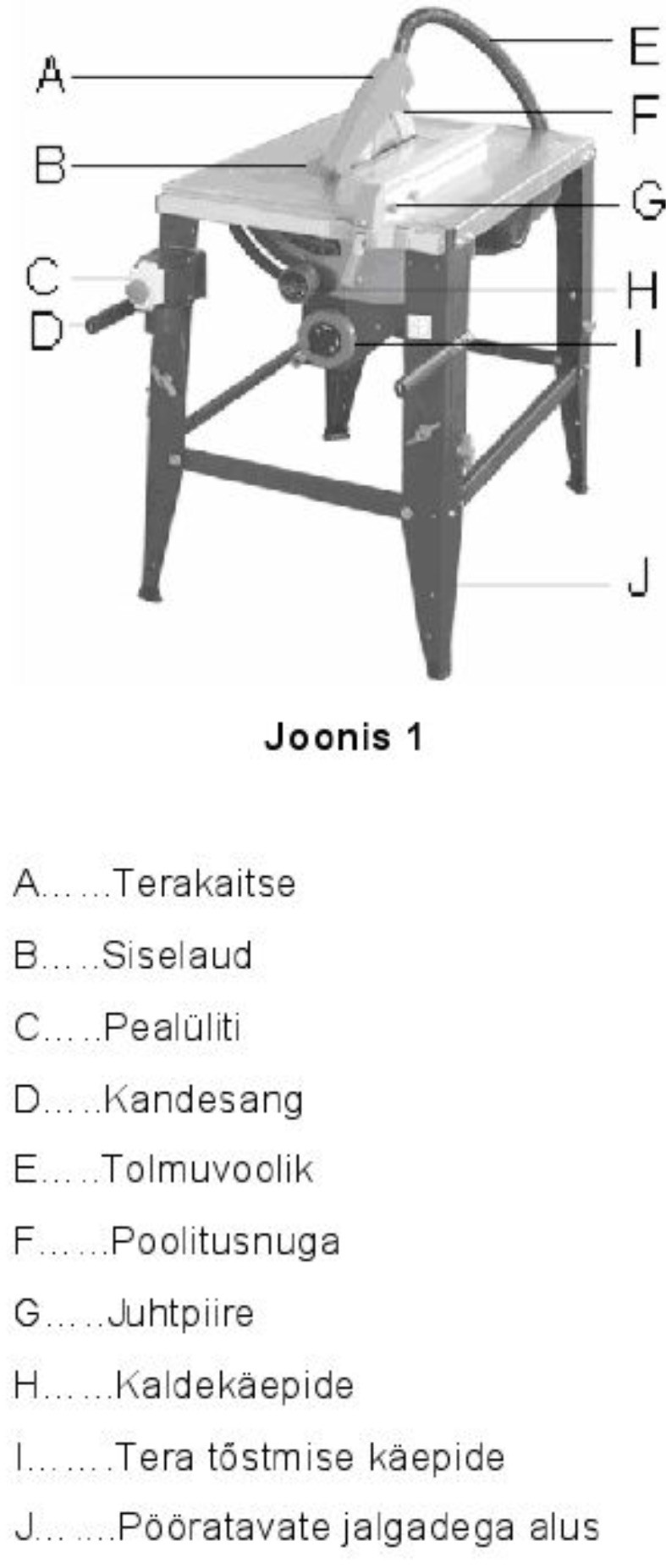

KETASSAEPINK
• Puidul põhinevate
materjalide saagimine

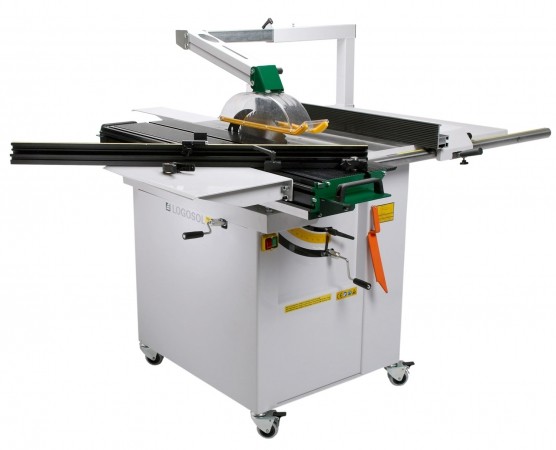

  FORMAATSAAG
• Täpsem
KÄSIKETASSAAG
• Mobiilne

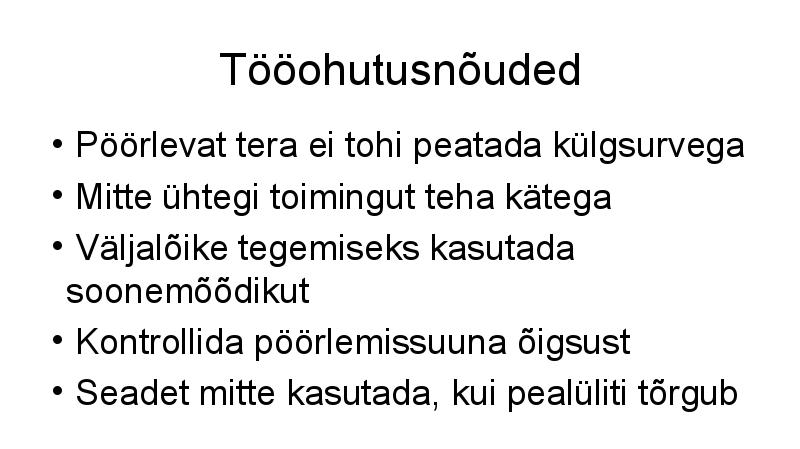

Tööohutusnõuded
• Pöörlevat tera ei tohi peatada külgsurvega
• Mitte ühtegi toimingut teha kätega
• Väljalõike tegemiseks kasutada
soonemõõdikut
• Kontrollida pöörlemissuuna õigsust
• Seadet mitte kasutada, kui pealüliti tõrgub

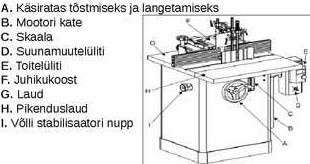

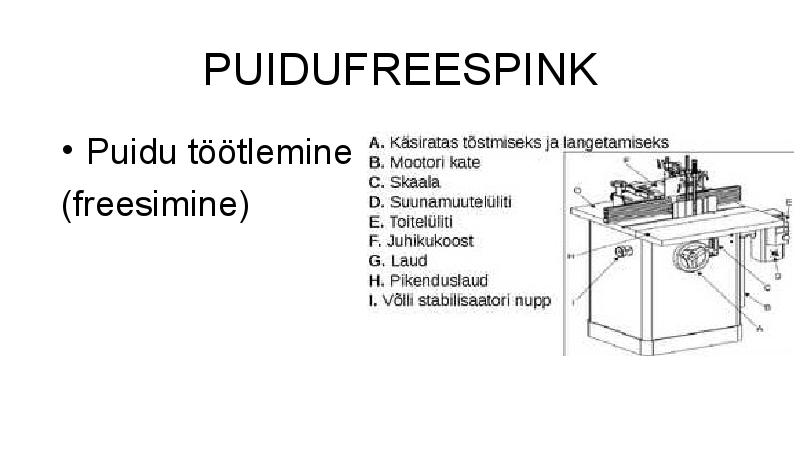

PUIDUFREESPINK
• Puidu töötlemine
(freesimine)

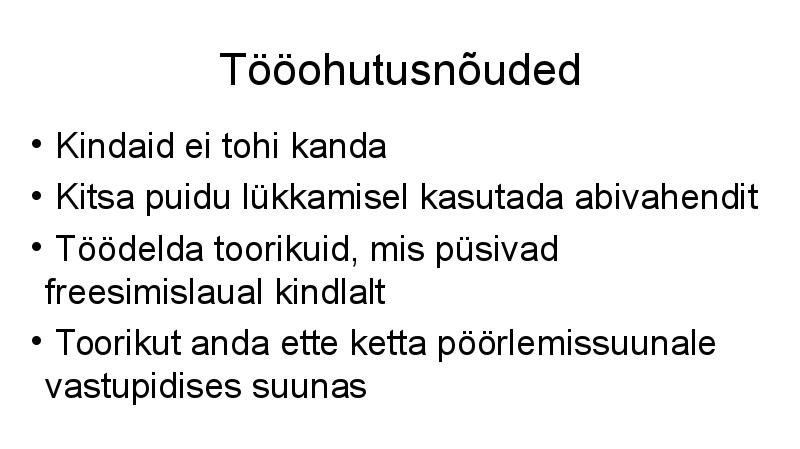

Tööohutusnõuded
• Kindaid ei tohi kanda
• Kitsa puidu lükkamisel kasutada abivahendit
• Töödelda toorikuid, mis püsivad
freesimislaual kindlalt
• Toorikut anda ette  ketta  pöörlemissuunale
vastupidises suunas

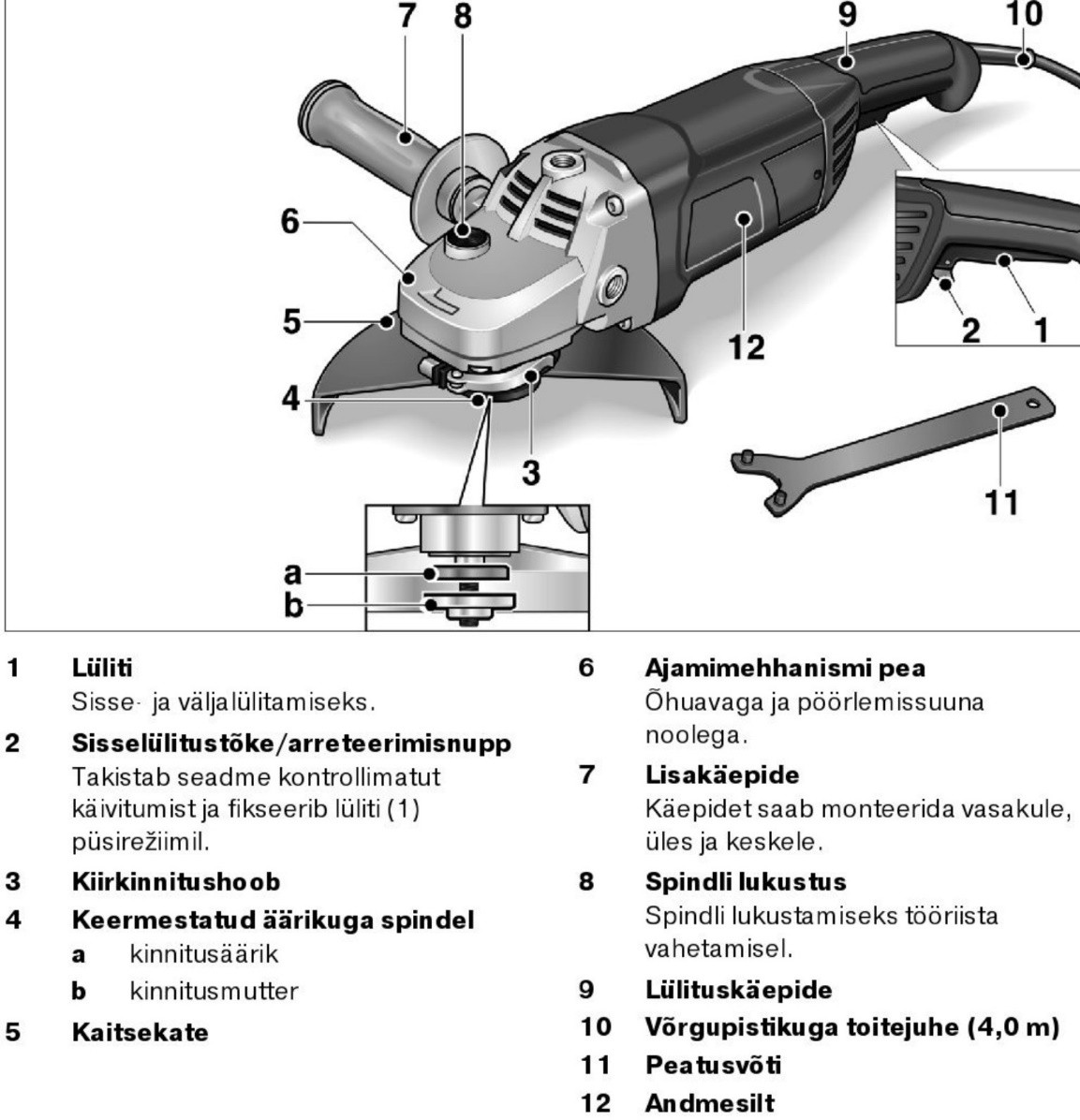

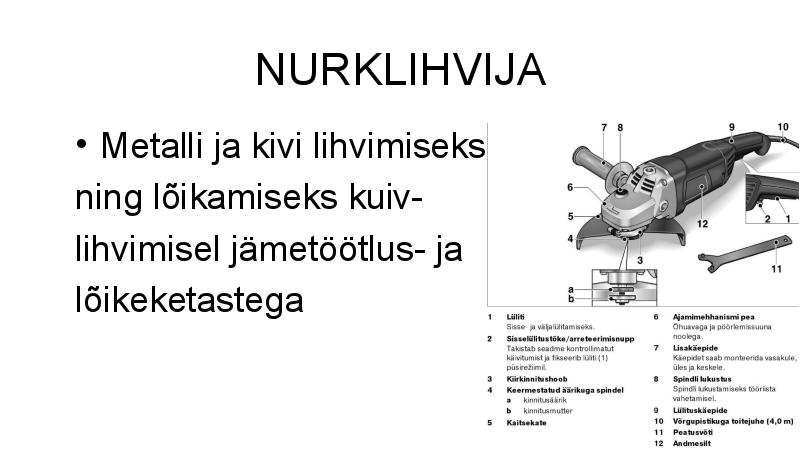

NURKLIHVIJA
• Metalli ja kivi lihvimiseks
ning lõikamiseks kuiv-
lihvimisel jämetöötlus- ja
lõikeketastega

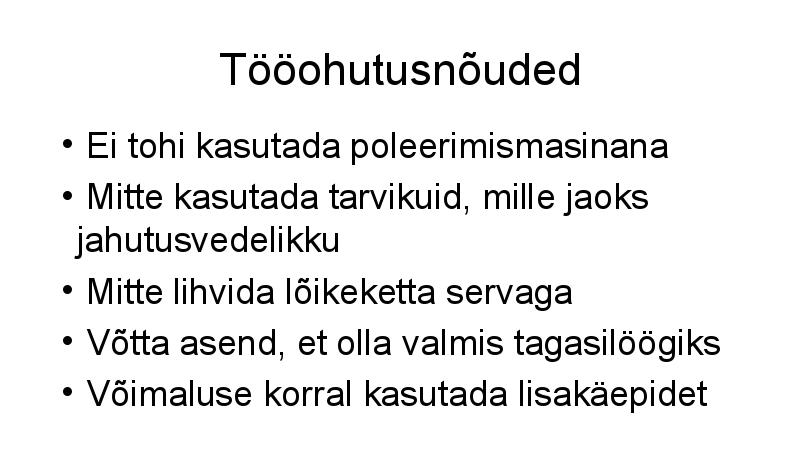

Tööohutusnõuded
• Ei tohi kasutada poleerimismasinana
• Mitte kasutada tarvikuid, mille jaoks
jahutusvedelikku
• Mitte lihvida lõikeketta servaga
• Võtta asend, et olla valmis tagasilöögiks
• Võimaluse korral kasutada lisakäepidet

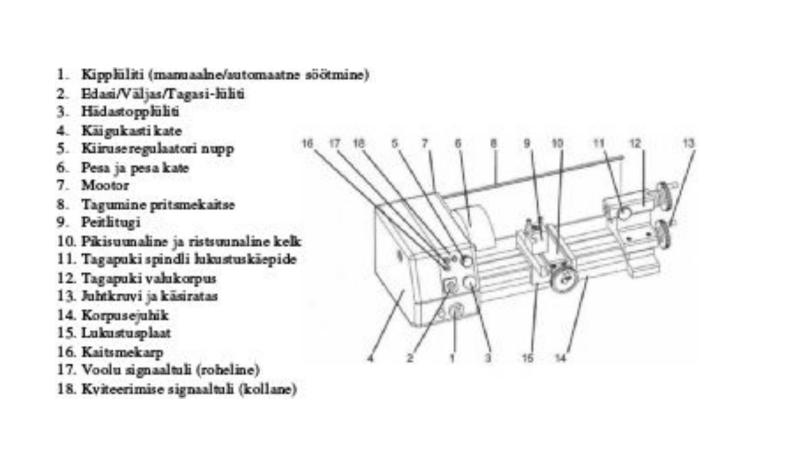

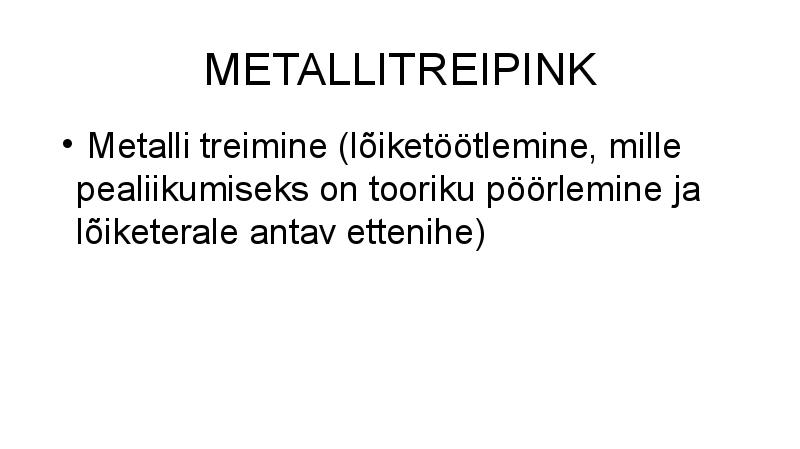

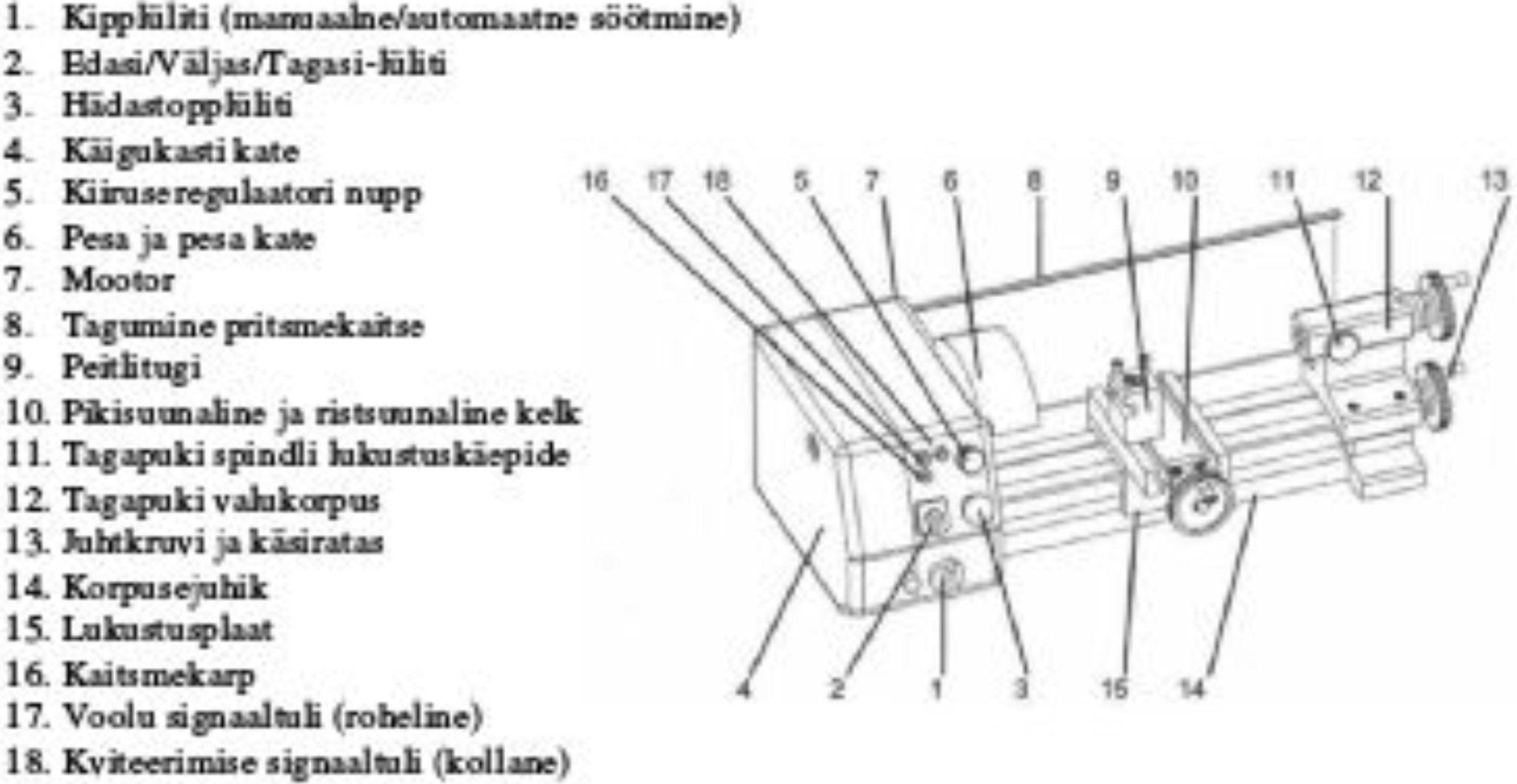

METALLITREIPINK
• Metalli treimine ( lõiketöötlemine , mille
pealiikumiseks on tooriku pöörlemine ja
lõiketerale antav ettenihe)

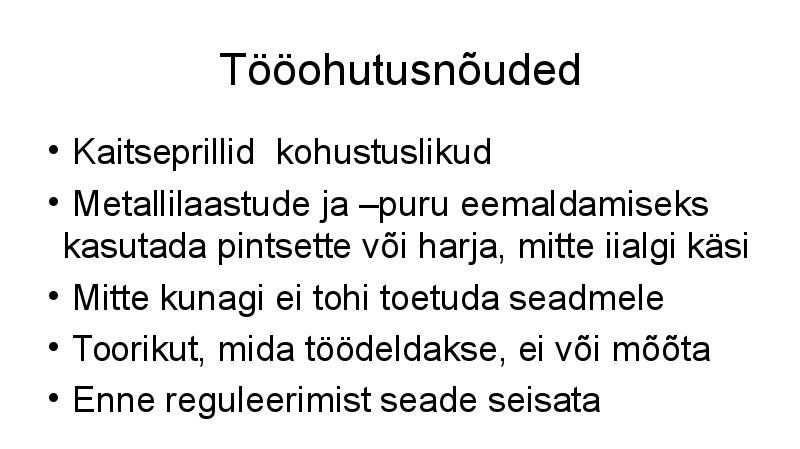

Tööohutusnõuded
• Kaitseprillid  kohustuslikud
• Metallilaastude ja –puru eemaldamiseks
kasutada pintsette või harja, mitte iialgi käsi
• Mitte kunagi ei tohi toetuda seadmele
• Toorikut, mida töödeldakse, ei või mõõta
• Enne reguleerimist seade seisata
