Tallinna Ehituskool
Tikksaag
Rühm-12 Ehituspuusepp
Koostas : Raiko Roosmann

TIKKSAAG

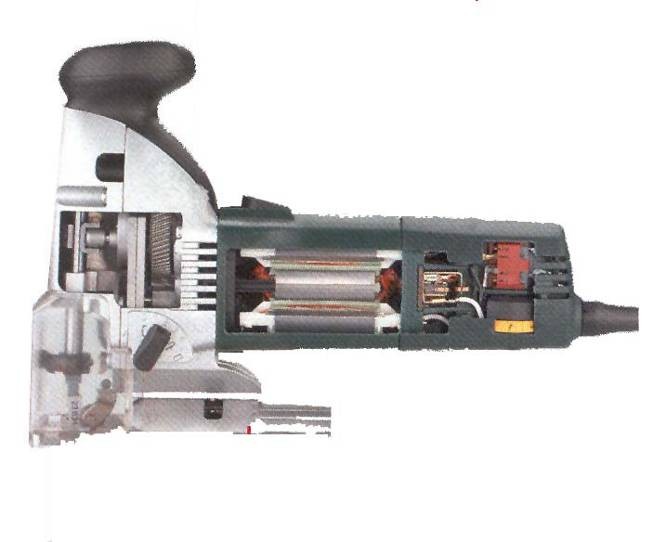

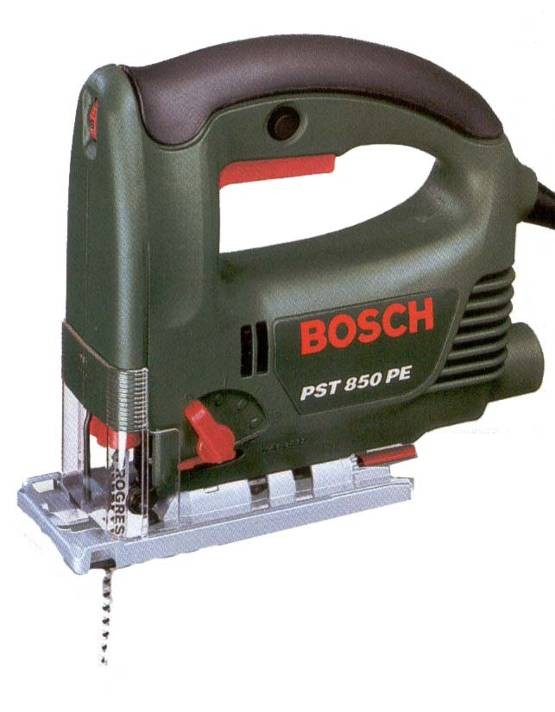

(Joon. 60) põhiosad on: korpus kuhu on paigaldatud elektrimootor koos juhtimislülititega, jõuülekande reduktor, ekstsentrikmehhanism mis muudab elektrimootori pöörleva liikumise saelehe üles-alla liikumiseks, pendelliikumise mehhanism , terahoidja; saeleht; juhtrullik ja reguleeritav tald.

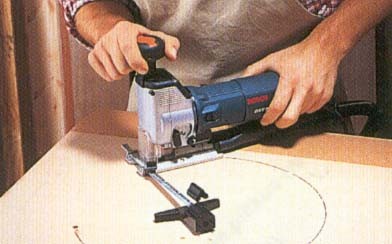

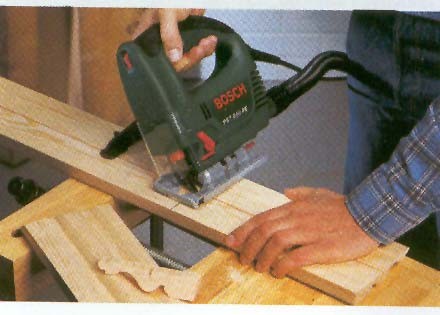

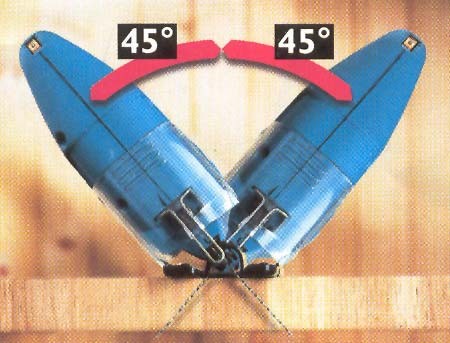

Tikksaagi kasutatakse puidu, metalli, plastmassi jms. saagimiseks. Tikksaag võimaldab teha lisaks sirglõigetele ka kõverjoonelisi lõikeid. Muutes alustalla asendit on võimalik saagida kuni 45º nurga all (Joon. 62).

SAELEHED

Saelehtede valmistamiseks kasutatakse erinevaid materjale sõltuvalt sellest milliste materjalide lõikamiseks nad on ette nähtud. Puidu lõikamiseks ettenähtud saelehed valmistatakse süsinikterasest (HCS). Pehmete metallide lõikamiseks ettenähtud saelehed valmistatakse kiirlõiketerasest (HSS) või bimetallist (BIM). Bimetallist saelehed on väga sitked ja ei murdu. Väga kõvade materjalide lõikamiseks (roostevaba teras, gaasbetoon, glasuurplaadid jms.) on ette nähtud volframkarbiidist hammastega saelehed. [22;294]

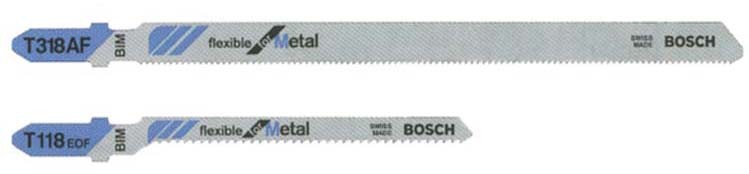

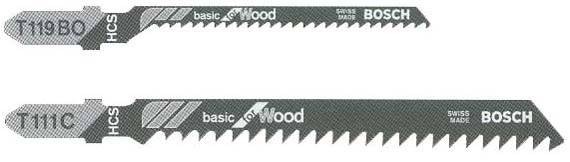

Otstarbest sõltuvalt valmistatakse saelehed mitmesuguse suuruse ja hammastusega (Joon. 65; 66)

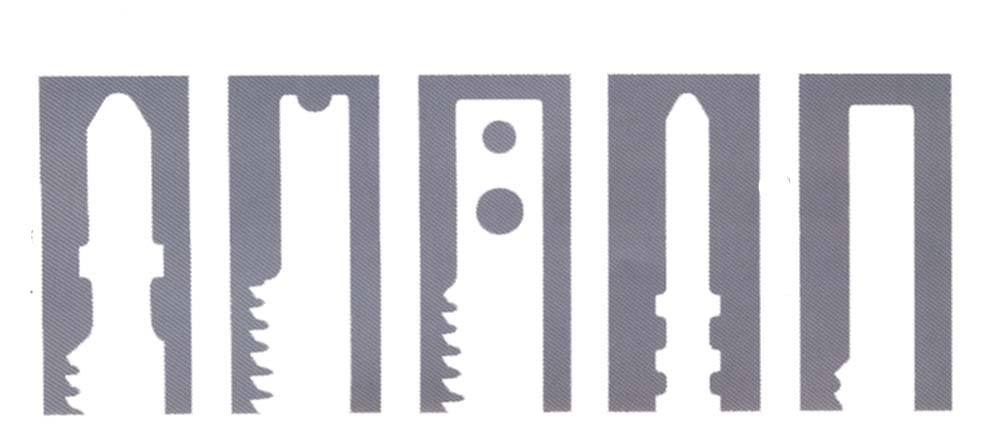

Saelehtede kinnitusviise on kasutusel mitmeid, Viisenamlevinut on: T-kinnitus (Joon 67a), U-kinnitus (Joon. 67b), Makita-kinnitus (Joon. 67c), topelt T-kinnitus (Joon. 67d) ja soonkinnitus (Joon. 67e).

OHUTUSNÕUDED

Töötamisel tikksaega kasuta kaitseprille, kuulmekaitseid ja vajaduse korral ka tolmumaski.

Töötamise ajal peab tikksaag toetuma alustallaga kindlalt saetavale pinnale.

Sae eemaldamiseks materjalist oota kuni saeleht on seiskunud.

Pendelliikumise (ettenihke ) valikul pea meeles järgmist: õhukese või kõva materjali saagimisel kasuta väikest pendelliikumist või lülita see üldse välja; pehme materjali saagimisel kasuta maksimaalset pendelliikumist, maksimaalset pendelliikumist kasuta ka pikipuitu saagimisel.

Pea meeles: erinevate tootjate poolt toodetud tikksaagidel võivad juhtimislülitid asuda erinevates kohtad
