Tehniline mehaanika II Labor 4 - Paindekatse (0)

Tallinna Tehnikaülikool
Ehituse ja arhitektuuri instituut
Konstruktsiooni- ja vedelikumehaanika õppetool















LABORATOORNE TÖÖ nr. 4
Paindekatse










Üliõpilane: Alisa  Raužina
Matrikli nr: 153943
Rühm: EAUI 61
Juhendaja : Mirko Mustonen
Kuupäev: 27.03.18










Tallinn
2018
1. Töö eesmärk: Võrrelda terastala koormamisel tekkivaid siirdeid ja pingeid arvutuslike
väärtustega.
2. Kasutatud tööriistad:
•  Tensoandurid 4tk
•  Mõõtekell
•  Paindekatse masin (universaalkatsemasin)
3. Katseskeem

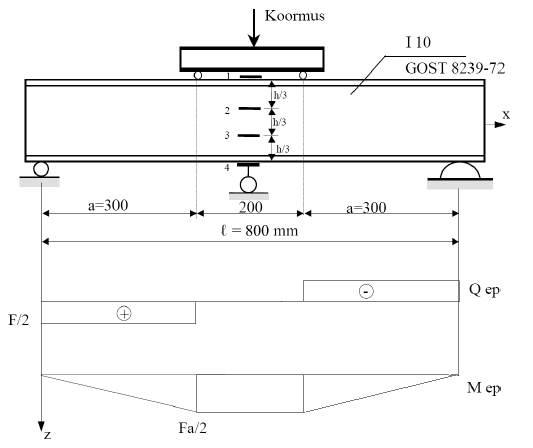

Joonis 1. Katseskeem
4. Saadud andmed
4.1. Kesklõike  siire
Tabel 1. Kesklõike siire




Kesklõike siire
Jrk.
Algkoormus
Jõud F
Mõõteindikaato
katseline
arvutuslik
nr.
ri lugem
w(M)
w(Q)
w
kgf
kN
mm
1
500
4,90
0
4,55
0
0
0
0
2
990
9,71
4,81
4,69
0,14
0,11
0,02
0,13
3
1500
14,71
9,81
4,84
0,29
0,23
0,04
0,27
4
2000
19,61
14,71
4,98
0,43
0,34
0,06
0,40
5
2500
24,52
19,62
5,13
0,58
0,46
0,08
0,54
2

Fa
w(M) =
 (3l2- 4a2)             E = 210 GPa
48EIy
                                                   Iy = 198 cm4
Fa
w(Q) =
                      G = 84 GPa
2GAred
                                                   Ared = 4,5 cm2
0.7
0.6
0.5
) 0.4
Katseline
mm( er
Paindest
ii 0.3
S
Arvutuslik
0.2
0.1
0
0
5
10
15
20
25
F (kN)

Joonis 2. Siirde sõltuvus tala koormusest
4.2. Pinged  varda kesklõikes
400
300
200
)6- 100
10
1/2*h_eps
( d 0
e
1/6*h_eps
d
3.3
5.3
7.2
9.2
1.2
3.3
5.4
7.5
9.6
1.7
3.8
5.8
7.9
9.8
1.8
3.9
5.9
7.8
9.9
1.9
3.8
n
-1/6*h_eps
-100
oo
1,41
1,42
1,43
1,44
1,46
1,47
1,48
1,49
1,50
1,52
1,53
1,54
1,55
1,56
1,58
1,59
1,60
1,61
1,62
1,64
1,65
M
-1/2*h_eps
-200
-300
-400
Aeg (s)

Joonis 3. Andmete  aegrida


3

Valin: t1 =  1497 .5
           t2 =  1569 .8
           t3 = 1605.9
           t4 = 1653.8
Tabel 2. Katselised moonete väärtused ja pinged
Moonded (10-6)
Katselised pinged (MPa)
t (s)
1/2*h
1/6*h
-1/6*h
-1/2*h
1/2*h
1/6*h
-1/6*h
-1/2*h
eps
eps
eps
eps
eps
eps
eps
eps
1497,5
74,4
22,8
-26,88
-75,12
15,624
4,788
-5,6448
-15,7752
1569,8
161,04
51,6
-55,2
-159,36
33,8184
10,836
-11,592
-33, 4656
1605,9
242,4
78,48
-81,6
-238,8
50,904
16,4808
-17,136
-50,148
1653,8
325,68
105,84
-108,72
-318
68,3928
22,2264
-22,8312
-66,780

1
2
3
4

δ = Εɛ
Tabel 3. Katselised ja arvutuslikud pinged

Algkoormus
Jõud
Arvutuslikud
Katselised pinged
Jrk.
pinged
nr
1
2
3
4
1
4
kgf
kN
MPa
1
500
4,90
0
0
0
0
0
0
0
2
990
9,71
4,81
15,624
4,788
-5,645
-15,775
18,2
-18,2
3
1500  14,71
9,81
33,818
10,836
-11,592
-33,466
37,1
-37,1
4
2000  19,61
14,71
50,904
16,481
-17,136
-50,148
55,6
-55,6
5
2500  24,52
19,62
68,393
22,226
-22,831
-66,780
74,1
-74,1

Arvutuslikud pinged:  maxδ = My/Wy    kus My = Fa/2
                                                                       Wy = 39,7cm3

Joonis 4. Paindepingete epüür

4
