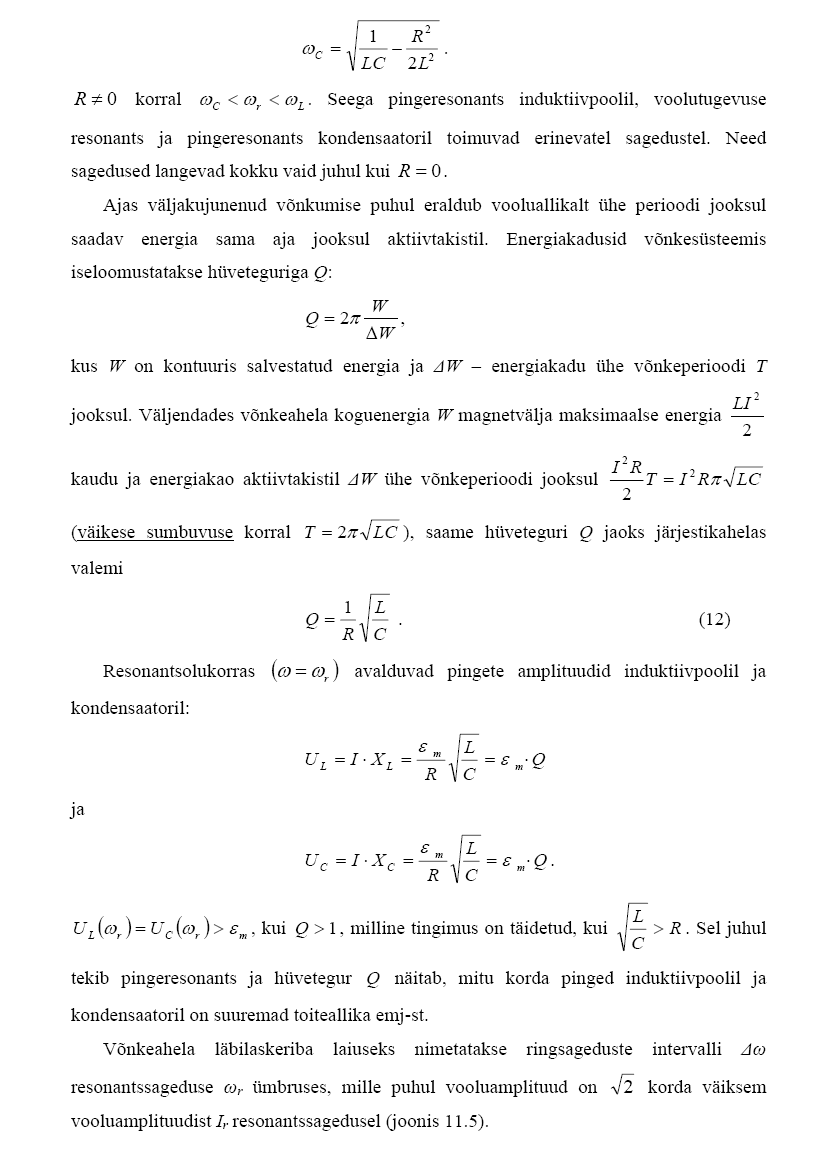

Füüsikaliselt sisult on see põhijoontes sama mis tavaline elektritakistus alalisvooluahelas. Aktiivtakistuse tõttu muutub osa elektrivoolu energiast eeskätt soojuseks (või mõneks muuks energialiigiks peale elektrienergia). Reaktiivtakistus ehk reaktants on näivtakistuse komponent, mis iseloomustab perioodilist (võnkuvat) energiavahetust elektriahela elementide vahel. Kogutakistus on võrdne üksikute takistuste summaga. 9)Kuidas tekib vahelduvvooluahelas pingeresonants?Skeem. Pingeresonants on olukord pooli ja kondensaatorit sisaldavas jadaahelas, kus ahela reaktiivtakistus on null. Seega pingeresonantsi tingimus x L = xC 10)Mida iseloomustavad kontuuri hüvetegur ja ahela võimsustegur? Ahela võimsustegur on aktiivvõimsuse ja koguvõimsuse suhe, mis ühtlasi iseloomustab ka siinuselise pinge ja voolu vahelist suhtelist ajalist nihet perioodis ehk nihkenurka. Kui ϕ = 1cos , on tegemist puhta
48. Millal tekib mootoril lühistalitlus? Mootoril tekib lühistalitlus, kui mootori koormusmoment on suurem kui mootori käivitusmoment ning siis mootori rootor pöörlema ei hakka. T < TS ning n = 0 Kus T mootori käivitusmoment ning TS mootori koormusmoment. Mootori vool on mitu korda suurem nimivoolust ning mootor kuumeneb kiiresti. Mootor tuleb lahutada toitepingest, sest muidu see hakkab peagi suitsema ja tekib kärsahais. 49. Mis tingimustel tekib pingeresonants? Pingeresonants on olukord pooli ja kondensaatorit sisaldavas jadaaheldas, kus ahela reaktiivtakistus on null. Seega pingeresonantsi tingimus on XL = XC Sellisel juhul ahela näivtakistus on Z = R2 + (XL - XC)2 = R = min ja vool jadaahelas I on maksimaalne ning faasis pingega, sest cos = 1. Et jadaahela kõikides elementides on samasugune vool, siis X = XL - XC = 0 puhul ka reaktiivpinge UR = 0, sest siis UL ja UC on vastandfaasis.
48. Millal tekib mootoril lühistalitlus? Asünkroonmootori moment on võrdeline pinge ruuduga. St et kui mingil põhjusel toitevõrgus pinge langeb ja moodustab nimipingest näiteks vaid 70%, siis suudab mootor arendada vaid 0,7 x 0,7 = 0,49 ehk vähem kui pool arvutuslikust momendist. Küllalt suure tõenäosusega võib siis koormusmoment olla suurem kui vääratusmoment. Siis mootor vääratub kiirus väheneb nullini ning tekib sisuliselt lühistalitlus. 49. Mis tingimustel tekib pingeresonants? Pingeresonants on olukord pooli ja kondensaatorit sisaldavas jadaahelas, kus ahela reaktiivtakistus on null. Seega pingeresonantsi tingimus xL = xC 50. Mis tingimustel tekib vooluresonants? Vooluresonants võib esineda vahelduvvoolu rööpahelas, kui ühes harus on kondensaator ja teises pool. Vooluresonantsi tingimuseks on rööpharude reaktiivjuhtivuste võrdsus. 51. Mille eest tuleb kaitsta elektrimootorit? http://www.ene.ttu.ee/elektriajamid/oppeinfo/AAV5420/5.htm 52

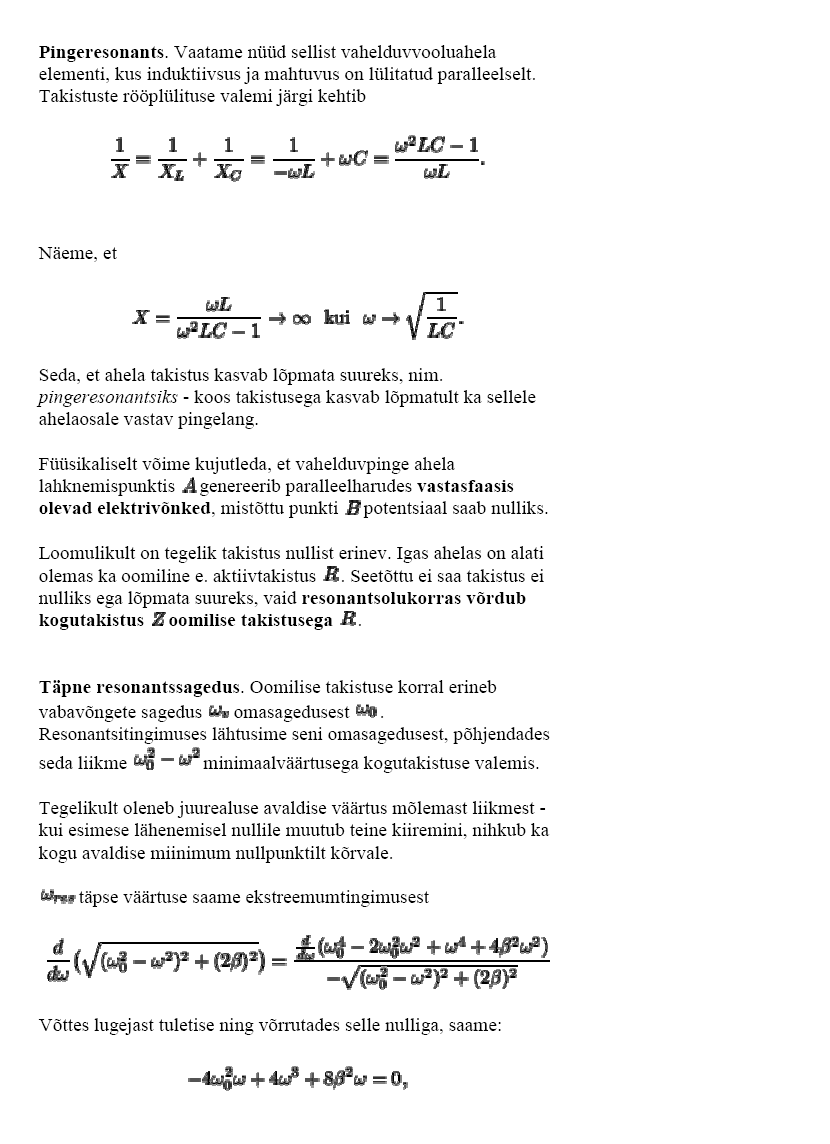

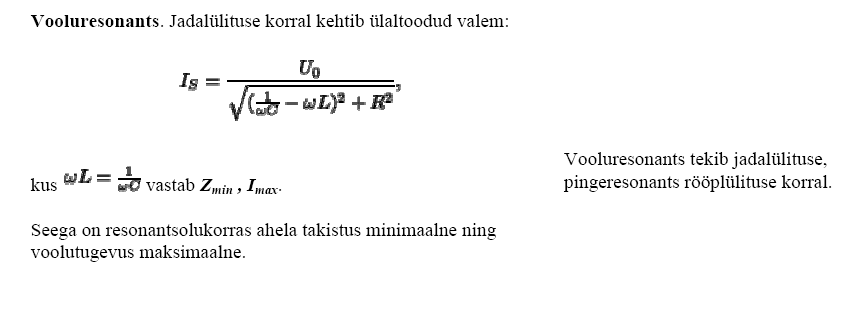

G = G1 + G2 + G3 +....+Gn Olgu siinjuures toodud lihtsustatud arvutuseeskiri puhuks, kui ahelas on ainult kaks takistit ning nad on omavahel võrdsed: R = R1R2/(R1+R2) 36.Resonants elektriahelates. Resonantsi mõiste. Resonants jadaahelas. Resonants rööpahelas. RESONANTS Rääkides resonantsist vahelduvvoolu ahelas, saame rääkida kahest erinevat resonantsist: pingeresonants ja vooluresonants. Need resonantsid toimuvad erinevates ahelates, teatud kindlatel tingimustel ning loomulikukt peab olema täidetud resonatsi tingimus. Pingeresonants. Pingesresonats on pooli ehk induktiivsust ja kondensaatorit ehk mahtuvust sisaldavas vahelduvvoolu jadaahelas, kus reaktiivtakistus on null. Vooluresonants. Vooluresonants on nähtus, mis võib esineda vahelduvvoolu rööpahelas, kui ühes harus on kondensaator ja teises harus pool.

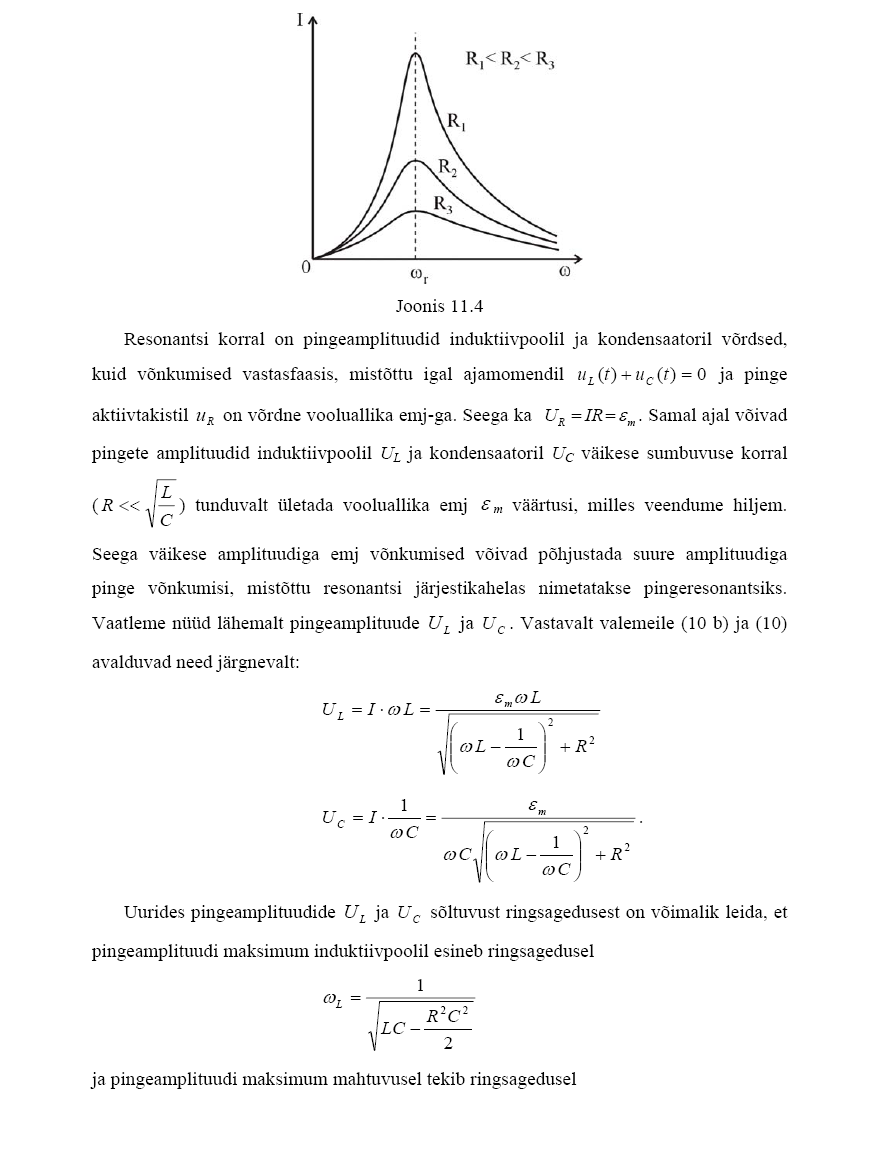

f on sagedus hertsides (Hz) 12. Kuidas käitub kondensaator vahelduvvoolu ahelas? Kondensaatori ja takisti jadaühendus, millised on arvutusseosed? Joonistage skeem ja vektordiagramm? Vahelduvvooluahelas toimub kondensaatori perioodiline ümberlaadimine ja ahelat läbib pidevalt vool. Vahelduvvoolu ahelas on kondensaatoril mingi takistus, mida nimetatakse mahtuvuslikuks takistuseks ehk mahtuvustakistuseks Xc=1/⍵*C OOMEGA ON 2*π*f mahtuvustakistust mõõdetakse oomides. 13. Mis on pingeresonants, joonistage vastav skeem, selle pingete ja voolu vektordiagramm? Kuidas arvutada resonantsisagedus, tooge arvväärtustega näide pingeresonantsi kohta võrgupingel ja võrgusagedusel? Pingeresonantsiks nimetatakse olukorda, mille korral XL=XC (siis ka UL=UC) ning pingekolmnurk taandub sirglõiguks, vool on pingega faasis ja vooluringi kogutakistuse määrab ainult aktiivtakistus. Pooli ja kondensaatori potentsiaalilangud on sel juhul vastasfaasides ja suuruselt võrdsed
Vahelduvvool Saamine Litsaim generaator koosneb magnetpooluste vahel pöörlevast raamist, mille otstele on kontaktrõngad, rõngaste vastu surutud harjade kaudu juhitakse vool tarbijani. Kui raam teeb ühe täispöörde, siis teevad vabad laengud ühe võnke. Standardne vahelduvpinge: pinge max (amplituud) väärtus Um= 311V pinge hetkväärtus u muutub pidevalt -311V....311V pinge keskväärtus Uk=0 pinge efektiivväärtus U= Um/(ruutjuur)2= 220V -311 kuni +311 siinuseliselt muutuv vahelduvpinge paneb hõõglambi sama heledalt põlema kui 220V alalispinge e. soojustoimed on võrdsed. Eelised *transformeeritav (trafode abil) *lihtsamad, odavamad, töökindlamad masinad *toodetakse 3 faasiliselt (energia parem jaotumine) Vahelduvpinge tekitab tarbijas vahelduvvoolu. Im- max väärtus i- hetkeväärtus I- efektiivväärtus Takistused vahelduvvoolu ahelates 1)Aktiivtakistus R- omavad vooluringi osad, kus el.energia muutub soojuseks, keemiliseks energiaks, meh.tööks. NT. juhtmed, sooj
2.Magnetväli Magnetväli on suuremal või väiksemal määral omane kõigile kehadele. Magnetvälja kujutatakse jõujoontega. Magnetvälja saab nähtavaks teha magnetnõela või rauapuru abil, sest magneetunud rauaosakesed asetuvad piki jõujooni. Jõujoonte tihedusega iseloomustatakse magnetväljatugevust. Elektrivooluga kaasneb alati magnetväli. Magnetvälja suund oleneb voolu suunast juhtmes ja määratakse kruvireegliga. 3.Pooli ja kondensaatori jada ühendus; Pingeresonants Pooli pingekomponente Ua ja Ul otseselt mõõta ei saa, sest r ja xL on tegelikult ühtelangevad suurused. Pooli klemmidele A ja B ühendatud voltmeeter näitaks pooli pinget Up, Üldreeglina võib öelda et on negatiivne, kui vool on kogupingest faasilt ees. Pingeresonants- kui vahelduvvoolu jadaahelas Xl=Xc, siis Ul=Uc, pingekolmnurk taandub sirglõiguks ja kogupinge U on vooluga I faasis. Võrdsed ja vastassuunalised
Kordamine 1. Mõisted: Vahelduvvool- elektrivool, mille korral voolutugevus perioodiliselt muutub. Reeglina muutub selle juures ka voolu suund Alalisvool- vool, mille suund ja tugevus ajas ei muutu. Voolutugevuse ja pinge hetkväärtus voolutugevuse või pinge väärtus antud ajahetkel. Voolutugevuse ja pinge amplituud väärtus- voolutugevuse või pinge maksimaalne väärtus. Sagedus- võrdsete ajavahemike tagant korduvate võngete või impulsside arv ajaühikus. Periood- aeg, mis kuulub ühe võnke tegemiseks. Faasijuhe- juhe, millel on olemas perioodiliselt muutuv pinge. Nulljuhe- juhe, millel pinge maa suhtes puudub. Maandus- Induktiivtakistus- elektritakistus, mis esineb vahelduvvoolu korral ja mida põhjustab takisti. induktiivsus- vooluringi omadus tekitada magnetvälja. Mahtuvustakistus- elektritakistus, mis esineb siinuselise vahelduvvoolu korral ja mida põhjustab takisti mahtuvus. Liinipinge- kahe faasi vaheline pinge. (tööstusv
