LABORATOORNE TÖÖ № 4
Nurkade mõõtmine nooniusnurgamõõdikuga УH

Kasutatud mõõteriistad ja seadmed :
Nr.
Nimetus
Mõõtepiirkond
Täpsus
1.
Nooniusnurgamõõdik УH
0º -320º
± nooniuse lugemi väärtusest

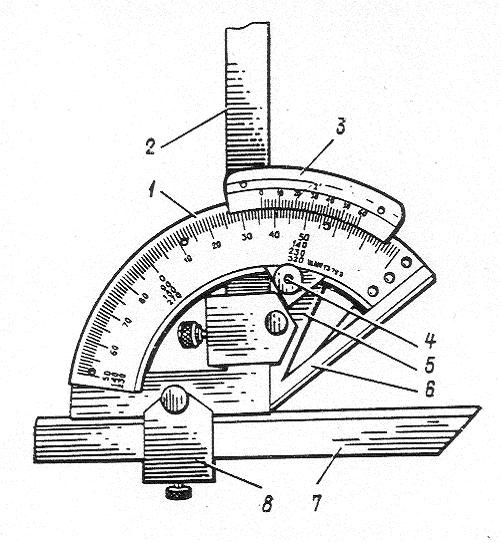

Mõõteriista iseloomustus ja skeem:
Nooniusnurgamõõdikut УH kasutatakse laialdaselt detailide nurkade mõõtmiseks. Sellega saab mõõta nurki piirides 0° – 320°, kusjuures välisnurki piirides 0° – 180° ja sisenurki 40° – 180°. Nooniuse jaotuse väärtus on kas 2’ või 5’. Näidu lubatav mõõtemääramatus ei tohi ületada ± nooniuse lugemi väärtusest.
1 – limb 5 – sektor
2 – nurgik 6 – liikumatu joonlaud
3 – noonius 7 – liikuv joonlaud
4 – pidur 8 – pide
Nooniusega sektor (5) on sujuvalt nihutatav mööda limbi (1) kaart ham-masülekandega. Nurkade mõõtmisel tuleb mõõdikut hoida koos detailiga vastu valgust ja jälgida valguspilu kadumist detaili servade ja nurgamõõ-
diku mõõtepindade vahelt. Nurgamõõdiku mõõteasend fikseeritakse piduriga 4. Nurgamõõdiku näidu lugemisel võetakse täiskraadid limbi skaalalt nooniuse nullkriipsu kohalt ja minutid nooniusskaalalt. Ei tohi unustada, et nooniusskaala kriipsude vahekaugusele vastab 2’.

Mõõteskeem:
Detail nr. 7

Mõõtetulemused:
Nurk
Mõõtmistulemused
Nurkade
summa
Summ.
viga
1
2
3
Keskm.
α
80º18’
80º16’
80º14’
80º16’
360º6’
0º6’
β
99º40’
99º44’
99º46’
99º43’
γ
106º8’
106º4’
106º12’
106º8’
δ
73º58’
74º
73º58’
73º59’

Töö kirjeldus ja arvutused
Mõõtsin antud detaili nurgad kolm korda ja leidsin kõigi kolme keskmise. Seejärel liitsin saadud keskmised, saades seega summaarse tulemuse, mida võrdlesin ideaaliga ja sain summaarse vea. Saadud vea suurus oli 6’.
α ja δ on võetud otse mõõteriistalt. β ja γ arvutatud järgmiselt:
β= 1. 9º40’+90º=99º40’ γ= 1. 16º8’+90º=106º8’
2. 9º44’+90º=99º44’ 2. 16º4’+90º=106º4’
3. 9º46’+90º=99º46’ 3. 16º12’+90º=106º12’
