MATERJALIDE MEHAANILISED OMADUSED (0)

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
TÖÖ NR 1
MATERJALIDE
MEHAANILISED OMADUSED
Tugevus, plastsus
ja löögisitkus
Koostaja :
2011
Töö eesmärk.
Töö eesmärk on tutvuda põhiliste konstruktsioonimaterjalide mehaaniliste omaduste ja nende määramise meetoditega, sealhulgas tutvuda
1. metallide, plastide, komposiitmaterjalide katsetamisega tõmbele, analüüsida tõmbediagrammi ning määrata selle põhjal tugevus- ja plastsusnäitajad. Võrrelda erinevaid katsetatavaid materjale ning määrata nende võimalik kasutusala;
2. polümeersete omadustega materjalide katsetamisega survele ja võrrelda nende surve- ning tõmbetugevust;
3. metalsete omadustega materjalide katsetamisega löökpaindele, selgitada välja pingekontsentraatori ning katsetustemperatuuri mõju löögitugevusele.
Katse- ja arvutustulemused ja nende analüüs.
Löökpaindeteim:
Terase S355 purustamiseks toatemperatuuril kulus 208,59J, aga -50 kraadi juures 166,39J.
Terase 45 purustamiseks toatemperatuuril kulus 8,72J, aga -50 kraadi juures 2,55J.
Asjakohased järeldused tehtud töö kohta.

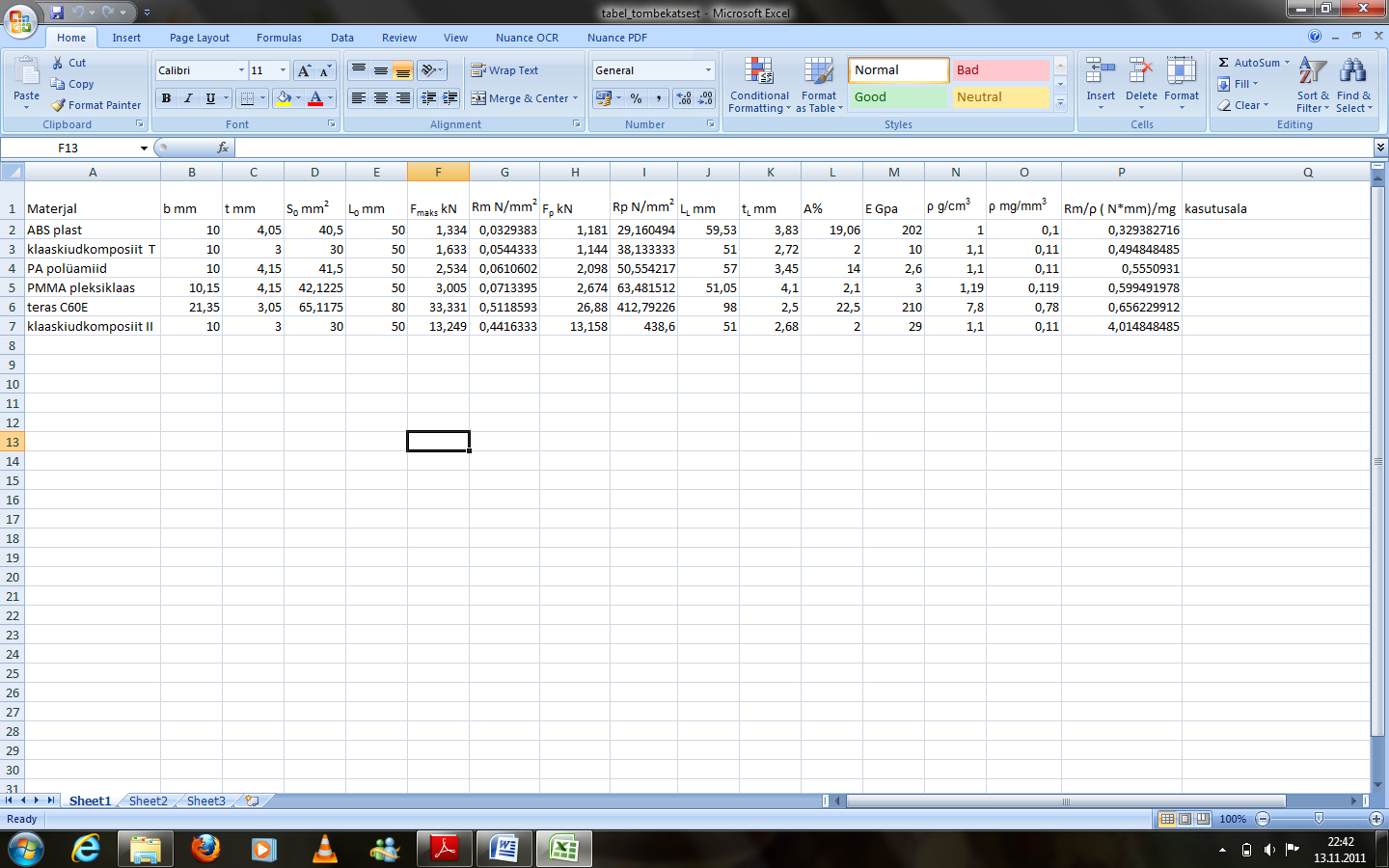

Antud materjalidest(tabelis) torkab silma märgatavalt suuremate arvuliste väärtustega teras C60E . Siit võibki järeldada, et terasega on raskem tõmbekatset sooritada (kulub rohkem jõudu) kui plastide või komposiitmaterjalide tõmbekatsel.
Laboris sooritasime ka löökpaindeteimi katset. Pendliga purustatud katsekehad olid erinevatel temperatuuridel . Löökpaindeteimi katsete kokkuvõtteks saab öelda, et madalamatel temperatuuridel olevad katsekehad on hapramad ja nende purustamiseks kulub vähem jõudu.
