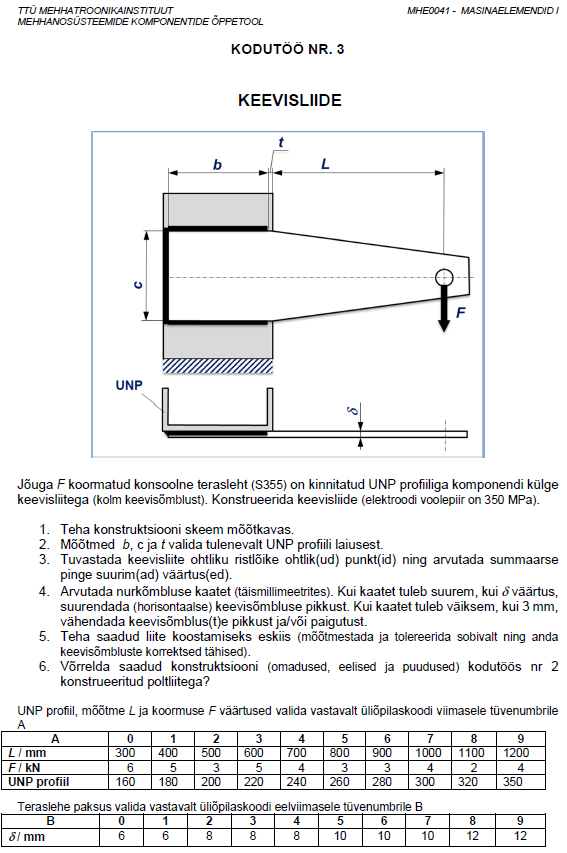

Masinaelemendid kodutöö 3: Keevisliide (0)

Tallinna Tehnikakõrgkool - Masinaehitus - Masinaelemendid i

1 Hindamata

Antud:
Voolepiir :
Mpa
Pikkus: L = 400 mm
Koormus: F = 5 kN
Profiil: UNP180
Teras: S355
Paksus:
8 mm

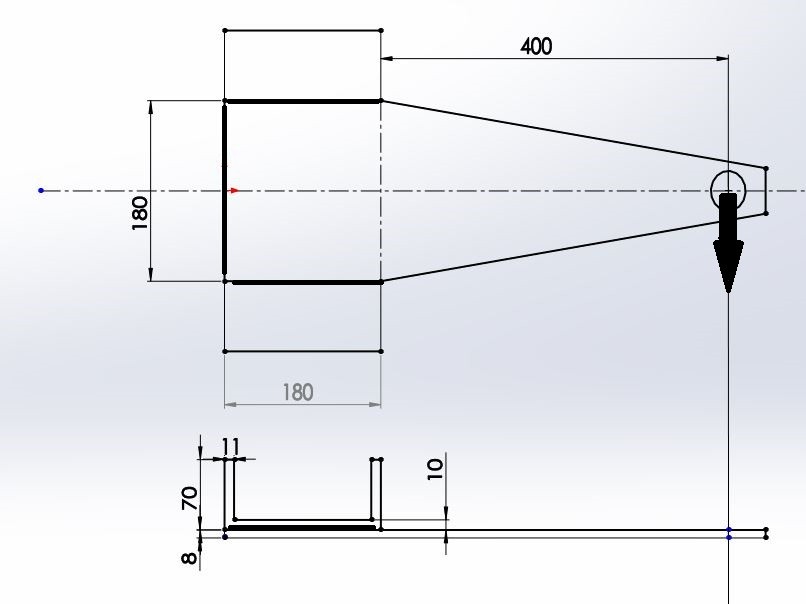

Teha konstruktsiooni skeem mõõtkavas.

Mõõtmed b, c ja t valida tulenevalt UNP profiili laiusest.
b = 180 – 2
c = 180 – 2
t =

Tuvastada keevisliite ohtliku ristlõike ohtlik(ud) punkt(id) ning arvutada summaarse pinge suurim(ad) väärtus(ed).
Keevisõmbluse tööseisund:

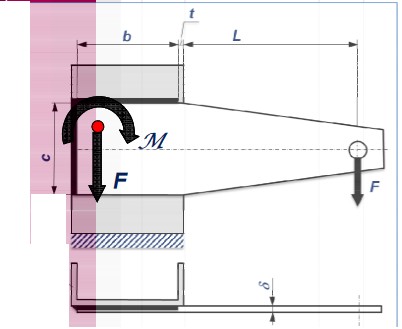

Keevisliitele mõjuv pöördmemoment:
Ohtliku lõike põikjõud:
Ohtliku lõike väändemomoment:

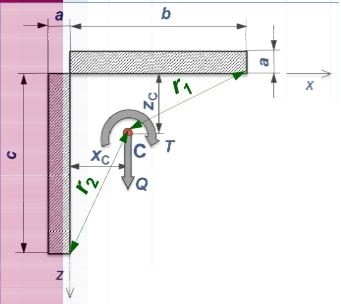

Keevisõmbluse lõikepinge:

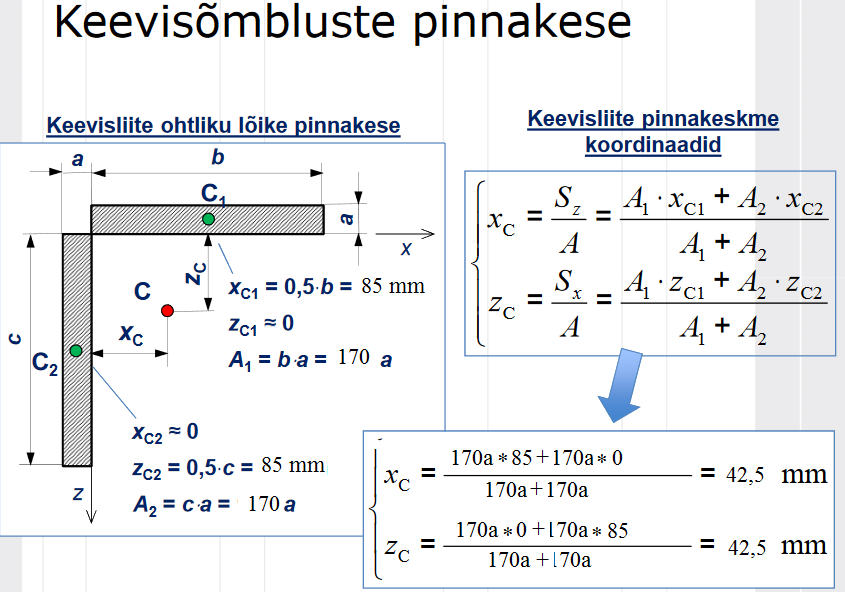

Keevisõmbluse suurim kaugus pinnakeskmest:

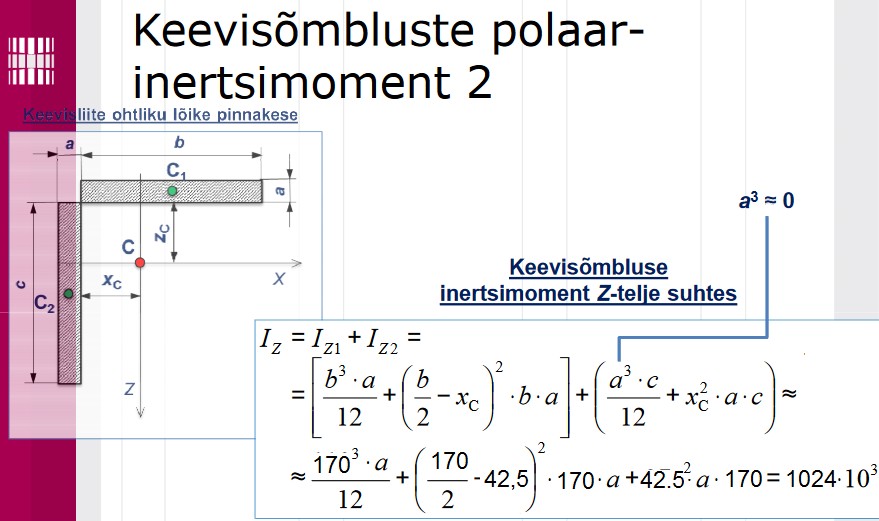

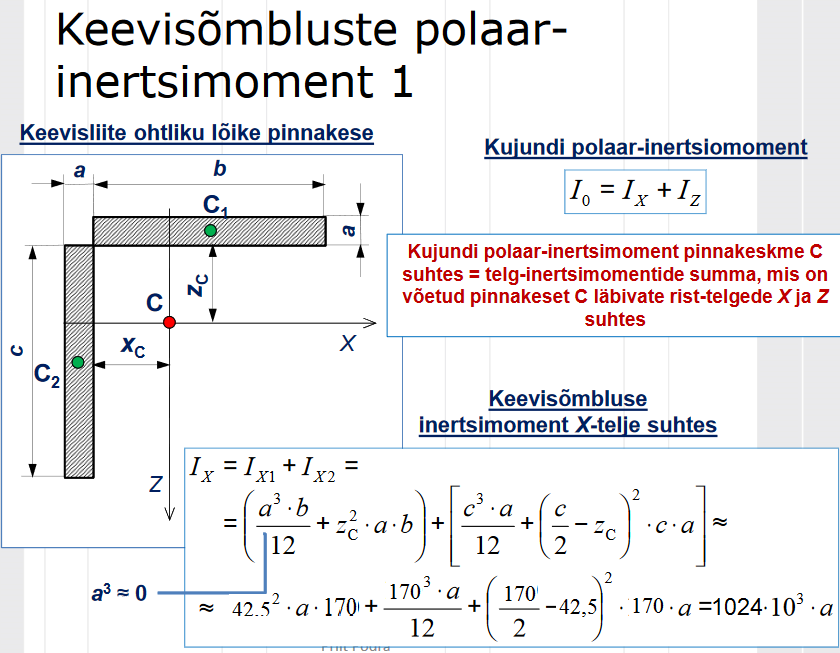

Keevisõmbluse polaar-inertsmimoment:
Seega keevisõmbluse ühik-polaarinertsimoment:
Keevisõmbluse suurimad väändepinged:

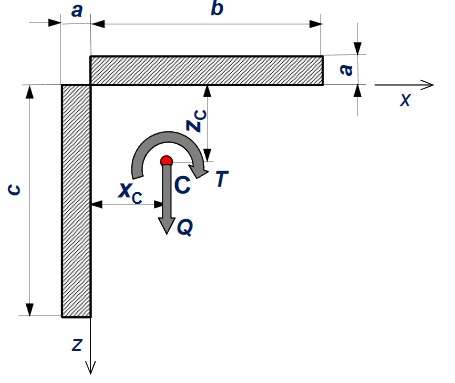

Keevisliite ohtlik lõige
Nurk ja
vahel:

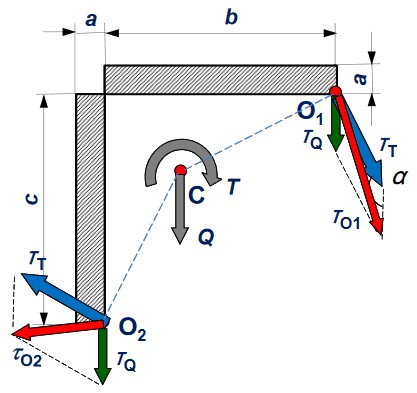

Punkti Q1 summaarne nihkepinge :

Arvutada nurkõmbluse kaatet (täismillimeetrites). Kui kaatet tuleb suurem, kui väärtus, suurendada ( horisontaalse ) keevisõmbluse pikkust. Kui kaatet tuleb väiksem, kui 3 mm, vähendada keevisõmblus(t)e pikkust ja/või paigutust.
Keevisõmbluse voolepiit nihkel:
Keevisõmbluse tugevustingimus:
Keevisõmbluse vähim paksus:
Keevisõmbluse kaatet:

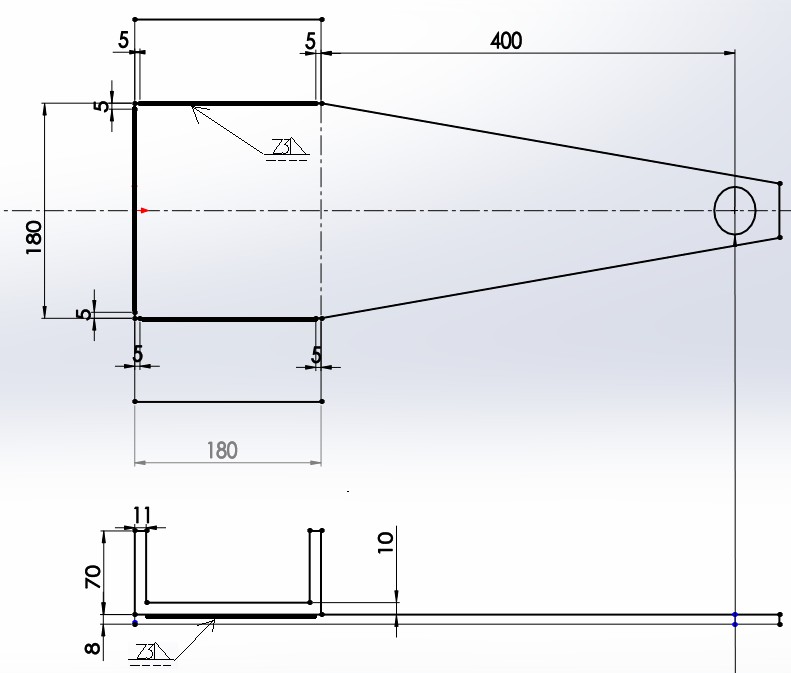

Teha saadud liite koostamiseks eskiis (mõõtmestada ja tolereerida sobivalt ning anda keevisõmbluste korrektsed tähised).ˇ

Võrrelda saadud konstruktsiooni (omadused, eelised ja puudused) kodutöös nt 2 konstrueeritud poltliitega?
Keevisliite konstruktsioon
Poltliite konstruktsioon
Kaalub vähem
Kaalub rohkem
Tugevus sõltub keevituse kvaliteedist
Tugevus sõltub poltidest, asukohtadest jne
Detailide eemaldamine raskendatud
Detaile saab kergemini eemaldada ja asendada
Poltidele võib ligipääsetavus võib olla raskendatud
