Liistu arvutus

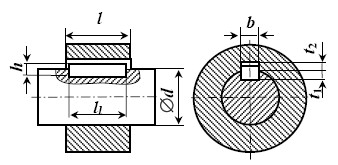

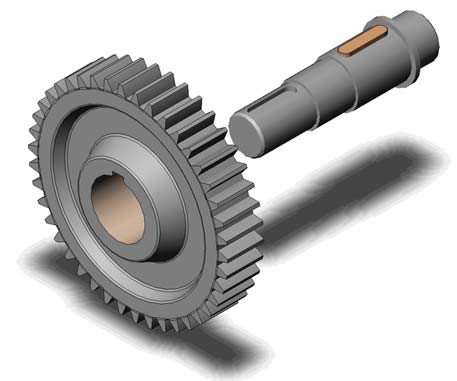

MHE0040 MASINAELEMENDID Kodutöö nr. 4 Variant nr. Töö nimetus: Liistu Arvutus A -3 B -4 Üliõpilane: Rühm: Juhendaja: MATB Igor Penkov Töö esitatud: Töö parandada: Arvestatud: Ülesande püstitus: Valida liist võlli ja hammasratta ühendamiseks ning kontrollida selle tugevus. Võllile mõjuv pöördemoment M=650 Nm, võlli läbimõõt d=35 mm ja võlli ja rummu ühenduspikkus (rummu laius) l =65 mm. Kuna võlli läbimõõt on d=35 mm, siis b = 10 mm , h = 8 mm , t 1 = 5 mm, t2 =3,3 mm. Liistu 10x8 pikkus l1l-(5...10)=65-(5...10)=55..60 mm. Valime l1= 56 mm Muljumispinge: Liistu materjaliks on teras C45E (Rp0,2 = 370 MPa, Rm = 630 MPa). Lubatav muljumispinge []C = 130 ..

Masinaelemendid i

5

docx

Kodune töö IV - Liistliide ja hammasliide

MHE0041 MASINAELEMENDID Kodutöö nr. 4 Variant nr. Töö nimetus: Liistliide ja hammasliide A -9 B -0 Üliõpilane: Rühm: Juhendaja: MAHB32 Alina Sivitski Töö esitatud: Töö parandada: Arvestatud: Ülesande püstitus: Valida liist võlli ja hammasratta ühendamiseks ning kontrollida selle tugevus. Võllile mõjuv pöördemoment M = 1000 Nm, võlli läbimõõt d = 70 mm ja võlli ja rummu ühenduspikkus (rummu laius) l = 45 mm. Kuna võlli läbimõõt on d = 70 mm, siis b = 20 mm , h = 12 mm , t1 = 7,5 mm, t2 = 4,9 mm. Liistu 20x12 pikkus l1l-(5...8)=45-(5...8)=37...40 mm. Valime l1= 40 mm Muljumispinge: Liistu materjaliks on teras C55E (Rp0,2 = 450 MPa, Rm = 850 MPa). Lubatav muljumispinge []C =

Masinaelemendid i

4

docx

Masinaelemendid1 kodutöö nr.4

MHE0040 MASINAELEMENDID Kodutöö nr. 4 Variant nr. Töö nimetus: Liist- ja hammasliite arvutus A -7 B -1 Üliõpilane: Rühm: Juhendaja: MATB Alina Sivitski Töö esitatud: Töö parandada: Arvestatud: 12.12.12 1.Ülesande püstitus: 1. Teha liistliite ja hammasliite joonis. Joonisele panna kõikide vajalike mõõtmed (tähised). 2. Liistu valikul pakkuda kõik liistliite mõõtmed koos tolerantsidega. 3. Teostada liistliite tugevusarvutused 4. Pakkuda alternatiivne hammasliite variant. 5. Analüüsida, mis on saadud liite eelised ja puudused. Milliseid seondliiteid oleks mõtekas kasutada antud koormuse ja konstruktsiooni korral. 6. Kuidas valitakse lubatav muljumispinge kui liistu, rummu ja võlli materjal on erineva voolepiiriga? Antud andmed: Võllile mõjuv pöördemoment M=950 Nm,

Masinaelemendid i

29

docx

Põhiõppe projekt

teras S235 voolavuspiir ­ ReH (Y) = 235 MPa; tõmbetugevus ­ Rm (U) = 370 ­ 470 MPa; teras S355 voolavuspiir ­ ReH (Y) = 355 MPa; tõmbetugevus ­ Rm (U) = 490 ­ 610 MPa; teras C45E tinglik voolavuspiir ­ Rp0,2 (Y) = 370 MPa; tõmbetugevus ­ Rm (U) = 630 MPa; väsimuspiir ­ -1 = 275 MPa, -1 = 165 MPa; terase elastsusmoodul ­ E = 2,1.105 MPa; terase nihkeelastsusmoodul ­ G = 8,1.104 MPa.  2. Ajami kinemaatiline skeem 3. Trossi valik ja trumli läbimõõdu arvutus Maksimaalne trossi sisejõud peab rahuldama tugevustingimust Maksimaalne pingutusjõud Fmax=mg=600*9,81=5886 N kus g 9,81 m/s ­ raskuskiirendus; m ­ tõstetav mass. Nõutav varutegur [S] = 5,5 [2]. Trossile mõjuv kriitiline jõud Fkr=Fmax*[S]=5886*5,5=32,4 kN Pidades silmas trossi võimaliku keeramist, nii trumlil kui ka all olevate trossi keerdude peal, valime trossi TEK 13310 [3], mille Ft = 38,2 kN. Fmax=5,89 kN<[F]=Ft/S=38,2/5,5=6,95 kN Trossi mõõt d = 8 mm

Tootmistehnika alused

3

doc

LIISTU ARVUTUS

TTÜ MEHHATROONIKAINSTITUUT MHE0041 - MASINAELEMENDID 1 MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL KODUTÖÖ NR. 4 LIISTU ARVUTUS Valida liist võlli ja hammasratta ühendamiseks ning kontrollida selle tugevus. Võllile mõjuv pöördemoment M, võlli läbimõõt d ja võlli ja rummu ühenduspikkus (rummu laius) l valida tabelis õppekoodi viimase A ja eelviimase B numbrite järgi A 0 1 2 3 4 5 6 7 8 9 M, 130 250 420 650 1000 1400 1900 2600 3300 4300 (Nm)

Masinaelemendid i, ii

18

odt

ELEKTRIAJAMIGA TRUMMELVINTS

02.2010.a. Esitamise tähtpäev: 23.04.2010.a. Töö väljaandja: I.Penkov Sisukord: 1. Projekteerimise objekt ja lähted ....................................................................... 3 2. Ajami kinemaatiline skeem............................................................................... 4 3. Trossi valik ja trumli läbimõõdu arvutus ..........................................................4 4. Mootorreduktori valik ...................................................................................... 5 5. Kettülekande arvutus ........................................................................................7 6. Võlli arvutus.................................................................................................... 10 7. Laagri valik...............................................................

Masinatehnika

34

docx

ELEKTRIAJAMIGA TRUMMELVINTS

terase nihkeelastsusmoodul – G = 8,1* 104 MPa.  1.4. Eritingimustele vastavus - töökindel - keskkonnasõbralik: määrdeained ei tohi sattuda ümbritsevasse keskkonda - ohutushoid: trossile teostatakse kord aastas tugevuskontroll - kliimakindlus: töötemperatuur -10C … +40C - esteetika ja ergonoomika: tootel kaubanduslik välimus 2. Ajami kinemaatiline skeem 3. Trossi valik ja trumli läbimõõdu arvutus Maksimaalne trossi sisejõud peab rahuldama tugevustingimust Fkr Fmax   F   S Fmax  m  g  1100  9,81  10791N  10,8kN kus g = raskuskiirendus m = tõstetav mass Nõutav varutegur [S] = 5,5 Trossi kriitiline jõud Fkr  Fmax   S   59,4kN Valin trossi TEK 13310, mille Ft = 59,7 kN 59,7

Põhiõppe projekt

8

docx

Liistliide ja hammasliide arvutus

MHE0042 MASINAELEMENDID I Kodutöö nr. 4 Variant nr. Töö nimetus: A -7 Liistliide ja hammasliide arvutus B -7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MASB-51 A.Sivitski Töö esitatud: Töö parandada: Arvestatud:  KODUTÖÖ NR. 4 Liistliide ja hammasliide arvutus Projekteerida listliide võlli ja hammasratta ühendamiseks (pöördemomenti ülekandmiseks)
