Variant nr 11
Tõste ja edastusmasinad
01.01. 2019
Lihtsad tõstemehhanismid

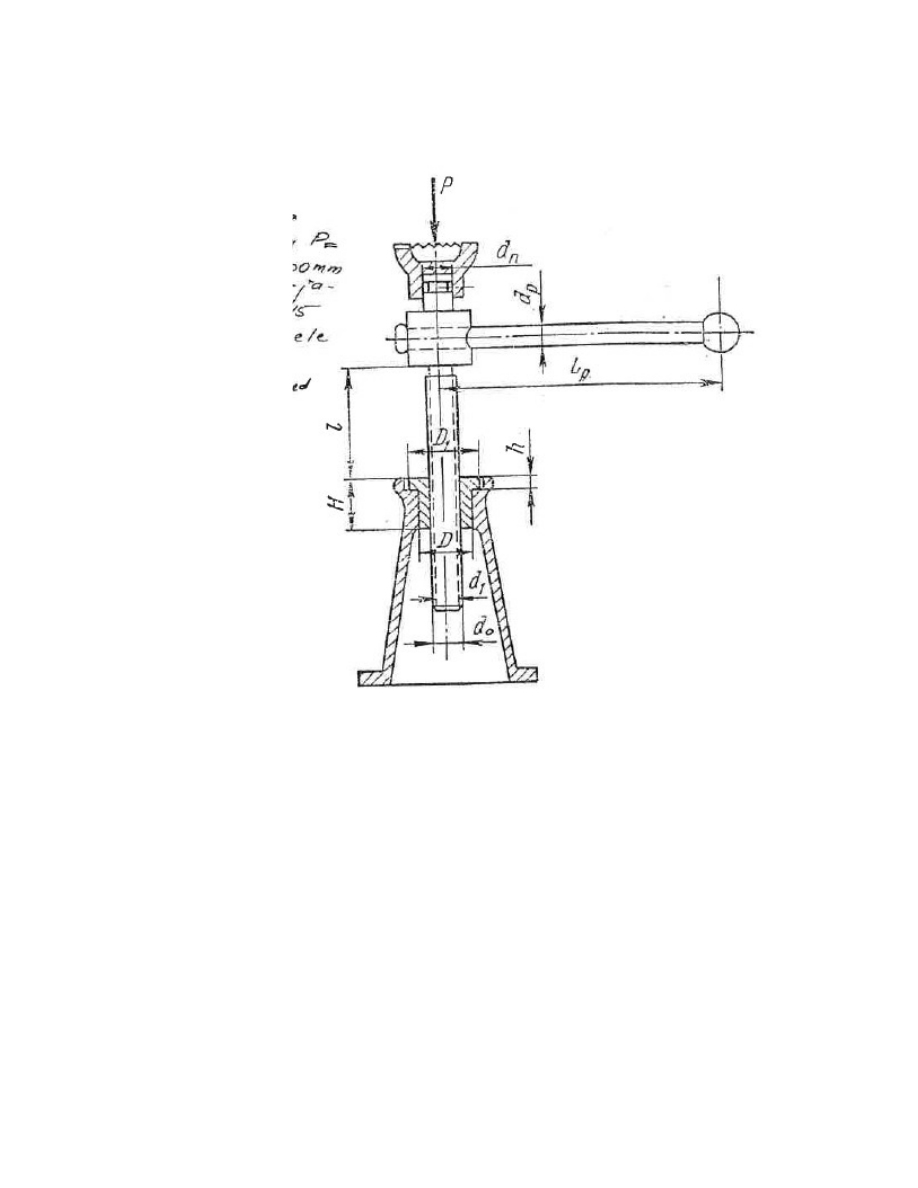

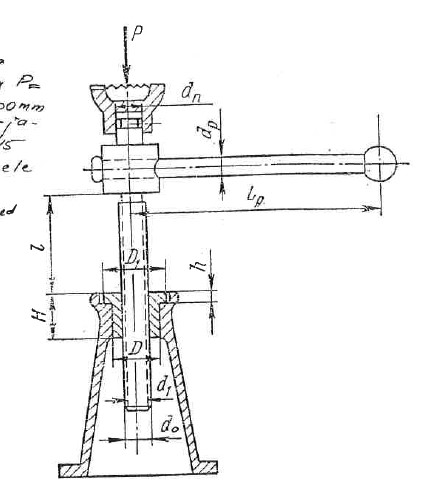

Kruvitungraud arvutus
Algandmed
P := 68kN
tõstevõime
L := 0.2m
tõstekõrgus
R := 160N
käepidemele rakendatav jõud
N
Teras 45 spindli materjal
δs := 70MPa = 70
lubatud survepinge
2
