Jagamispead
Juhendaja : Udo Palgi
Koostajad: Janek Jõgiste
Agor Aarand
Elis Haidak
Rait Jürgenson
Jagamisrakised on peamiselt freesimisel kasutatavad rakised . Jagamisrakised jagunevad jagamislaudadeks ja jagamispeadeks.
Jagamislaudadel kinnitatakse töödeldav detail pööratavale alusele põhiliselt täiendava seadistuse abil. Kasutatakse ka isetsentreeruvat padrunit asetusega pöörlemisteljel.

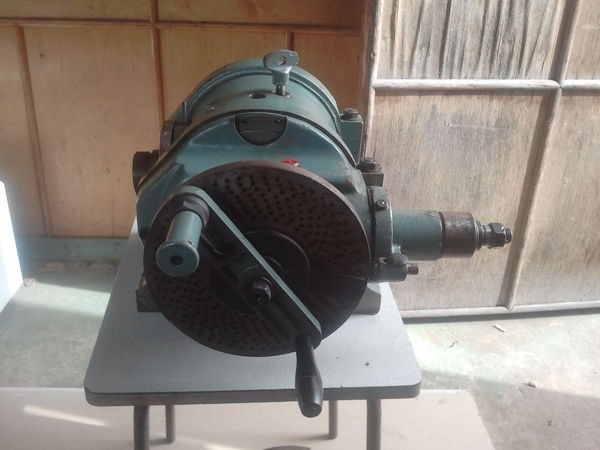

Jagamispead ja ka lauad valmistatakse ette nii horisontaalse kui ka vertikaalse spindlivõlliga. Töödeldava detaili pööramine ja fikseerimine toimub käsitsi. Jagamispead jagunevad omakorda lihtjagamispead, pooluniversaalsed jagamispead ja universaalsed jagamispead.

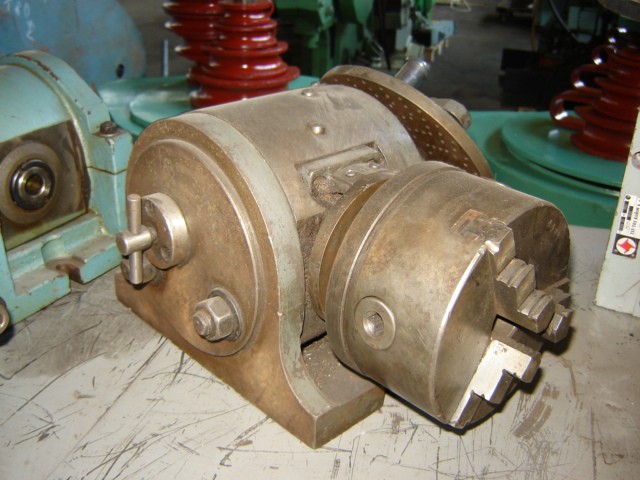

Pooluniversaalsed- ja universaalsed jagamispead võimaldavad ringjoone jagamist mistahes suurusega osadeks . Nad on varustatud mehaanilise pöörlemismehhanismiga ja täiendava jagamissüsteemiga. Korpus on aluse suhtes pööratav 0...10° (kraadi) allapoole ja 0...100° (kraadi) ülespoole. Jagamise pöördmehhanismi ülekandesuhe on 40:1 või pretsessioon seadmete puhul 90:1. Universaalne jagamispea omab täiendava diferentsiaalülekandega jagamise võimalust.

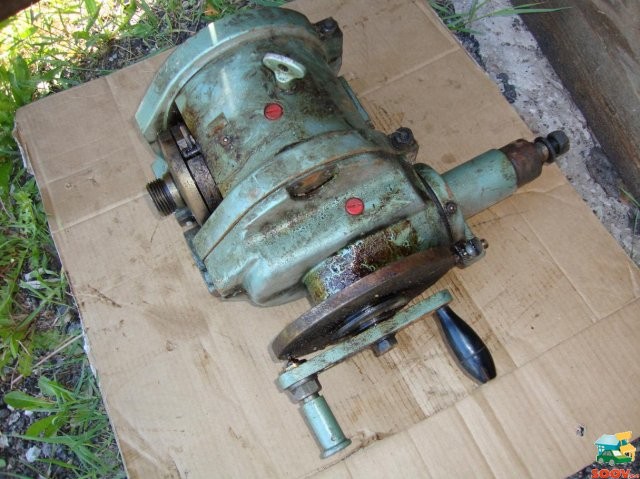

Jagamispead on freespinkide tähtsamaid tarvikuid, mis tunduvalt laiendavad nende tehnoloogilisi võimalusi.Neid kasutatakse mitmesuguste tööriistade, masinaelementide, hammasrataste, otssoonte ja otspilude ning teiste detailide freesimisel.
Jagamispea ülesanne on:

Töödeldava tooriku telje seadmine pingi töölaua suhtes vajaliku nurga alla.

Tooriku perjoodiline pööramine teatud nurga võrra tema telje ümber ( jagamisel võrdseteks ja mittevõrdseteks osadeks) 3. Tooriku pidev pööramine kruvisoonte lõikamisel või kruvihammastega hammasrataste freesimisel.

Jagamispead võivad olla:

Limbiga (jaotuskettaga):

vahetu jagamisega;

lihtjagamisega;

pooluniversaalsed;

universaalsed;

Limbita ( jaotuskettata) - planetaarmehhanismiga ja vahetatavate hammasratastega.

Optilised - täpseks jagamiseks ja kontrolloperatsiooniks.

Jagamispeade abil tehakse järgmisi freesimistöid: - hulktahukate freesimine ; - sirgete soonte freesimine silindrilisele pinnale; - soonte freesimine otspinda; - tooriku jaotamine mööda ringjoont mittevõrdseteks osadeks; - sirghammastega silinder - ja koonushammasrataste freesimine; - kruvisoonte ja spiraalide freesimine jne.
