Elektrimootor ja
elektrivoolugeneraator
Koostanud:
Geneli Sonija

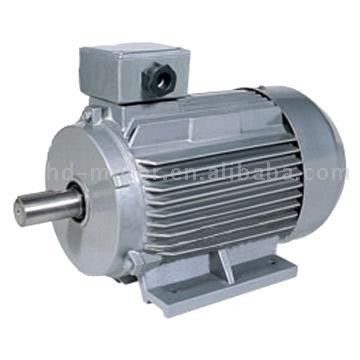

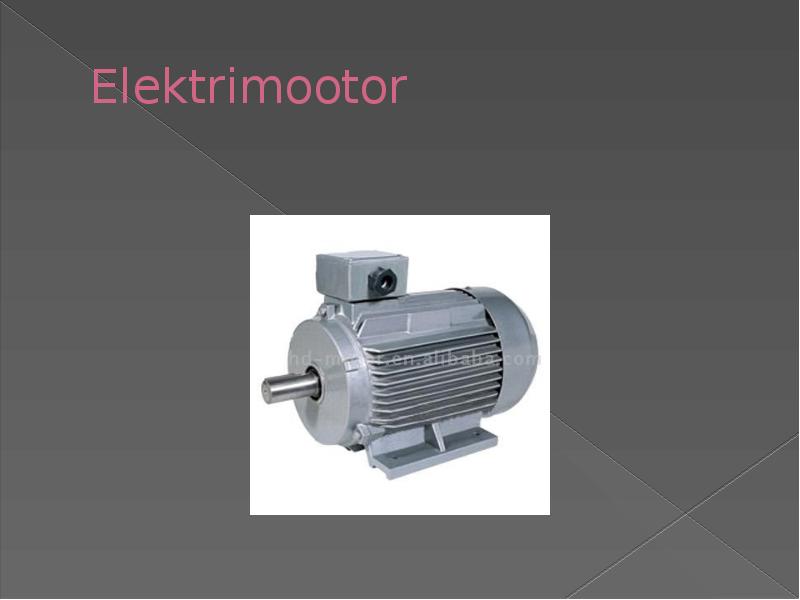

Elektrimootor
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level
v

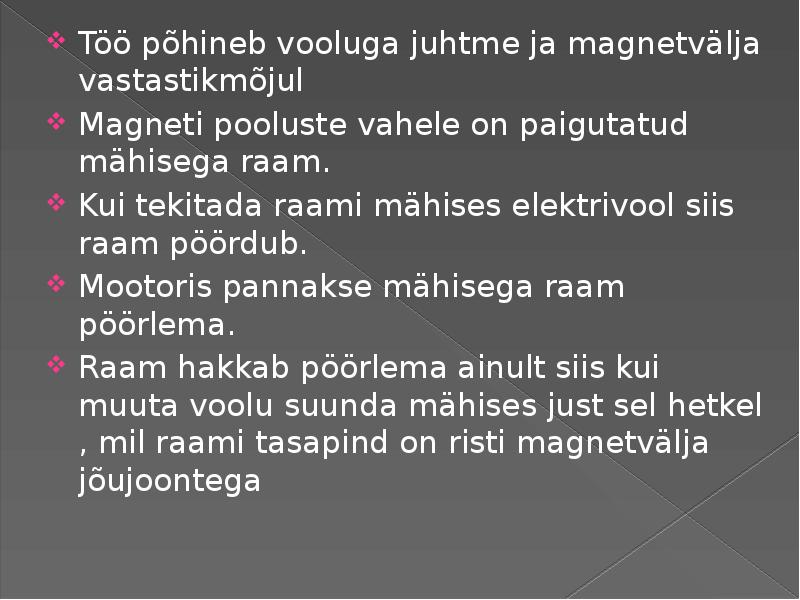

Töö põhineb vooluga juhtme ja magnetvälja
vastastikmõjul
v
50 punkti
Autor soovib selle materjali allalaadimise eest saada 50 punkti.
~ 7 lehte
Lehekülgede arv dokumendis
2009-10-21
Kuupäev, millal dokument üles laeti
76 laadimist
Kokku alla laetud
0 arvamust
Teiste kasutajate poolt lisatud kommentaarid
Laura Kaseküli
Õppematerjali autor
Elektrimootori ja generaatori tööpõhimõte Elektrimootoreid rakendatakse tavaliselt elektromehaanilistes mänguasjades, kodumasinates ja auto käivitis. Väiksemaid mootoreid leidub käekellade ja mobiiltelefonide sees. Elektrimootori töö põhineb vooluga juhtme ja magnetvälja vastastikmõjul. Elektrimootoris on magneti pooluste vahele paigutatud mähistega raam, mis võib vabalt ümber oma telje pöörelda. Kui tekitada raami mähises elektrivool, siis raam pöördub. Kuna mähise vastaskülgedes on elektrivool vastassuunaline, siis mõjuvad raami vastaskülgedele ka vastassuunalised jõud. Nende jõudude mõjul raam pöördubki. Elektrimootoris pannakse mähisega raam ringi käima, selleks muudetakse voolu suunda raami mähises iga poole pöörde järel, muutub ka raami vastaskülgedele mõjuvate jõudude suund ning raam pöördub edasi. Tavaliselt tekitatakse elektrimootoris magnetväli elektromagnetite abil, ühendades
Elektrimootori ja generaatori tööpõhimõte Elektrimootoreid rakendatakse tavaliselt elektromehaanilistes mänguasjades, kodumasinates ja auto käivitis. Väiksemaid mootoreid leidub käekellade ja mobiiltelefonide sees. Elektrimootori töö põhineb vooluga juhtme ja magnetvälja vastastikmõjul. Elektrimootoris on magneti pooluste vahele paigutatud mähistega raam, mis võib vabalt ümber oma telje pöörelda. Kui tekitada raami mähises elektrivool, siis raam pöördub. Kuna mähise vastaskülgedes on elektrivool vastassuunaline, siis mõjuvad raami vastaskülgedele ka vastassuunalised jõud. Nende jõudude mõjul raam pöördubki. Elektrimootoris pannakse mähisega raam ringi käima, selleks muudetakse voolu suunda raami mähises iga poole pöörde järel, muutub ka raami vastaskülgedele mõjuvate jõudude suund ning raam pöördub edasi. Tavaliselt tekitatakse elektrimootoris magnetväli elektromagnetite abil, ühendades
· Kuna Maa magnetpoolused ei ühti Maa geograafiliste poolustega on maakeral erinevates kohtades kompassinõela kõrvalekalle meridiaanist erinev. · Magnetväljas vooluga sirgjuhtmele mõjuv jõud on risti magnetvälja jõujoontega ja voolu suunaga juhtmes. · Magnetväljas vooluga juhtmele mõjuva jõu suund sõltub voolu suunast magnetvälja jõujoonte suhtes. · Elektrimootori töö põhineb vooluga juhtme ja magnetvälja vastastikmõjul. · Kuna mähise vastaskülgedes on elektrivool vastassuunaline siis mõjuvad raami vastaskülgedele ka vastassuunalised jõud ja raam hakkab pöörlema. · Muutes voolu suunda raami mähises iga poolpöörde järel saab vooluga mähise pöörlema panna. · Alalisvoolu elektrimootoris kasutatakse poolrõngaid voolu suuna muutmiseks. · Elektrivool juhitakse mootori mähisesse läbi poolrõngaste vastu surutud grafiitvarraste, mootori harjade. · Elektrimootoris muudetakse elektrienergia mehhaaniliseks energiaks.
pooli ümber magnetväli. Juhul, kui pooli pikkus on oluliselt suurem pooli laiusest, on magnetvälja jõujooned pooli sees paralleelsed. Vooluga pooli jõujooned on kinnised kõverad. Magnetvälja jõujooned väljuvad pooli otsast, mis on põhjapooluseks ja suubuvad pooli otsas, mis on lõunapooluseks. Elektromagnetiks nimetatakse raudsüdamikuga pooli. Elektromagneti mõju on seda tugevam, mida suurem on keerdude arv ja voolutugevus poolis. Elektromagnet kaotab oma magnetvälja, kui selles elektrivool katkestada. Vooluga juhtme ja magnetvälja vastastikmõjul põhineb elektrimootori töö. Magneti pooluste vahele on paigutatud mähisega raam, mis võib ümber oma telje vabalt pöörelda. Mähises elektrivoolu tekitamisel raam pöördub. Mähisega raam pannakse pöörlema, muutes selleks voolu suunda mähises iga poole pöörde järel. Raam hakkab pöörlema aga ainult siis, kui muuta voolu suunda mähises just sel hetkel, mil raami tasapind on risti magnetvälja jõujoontega

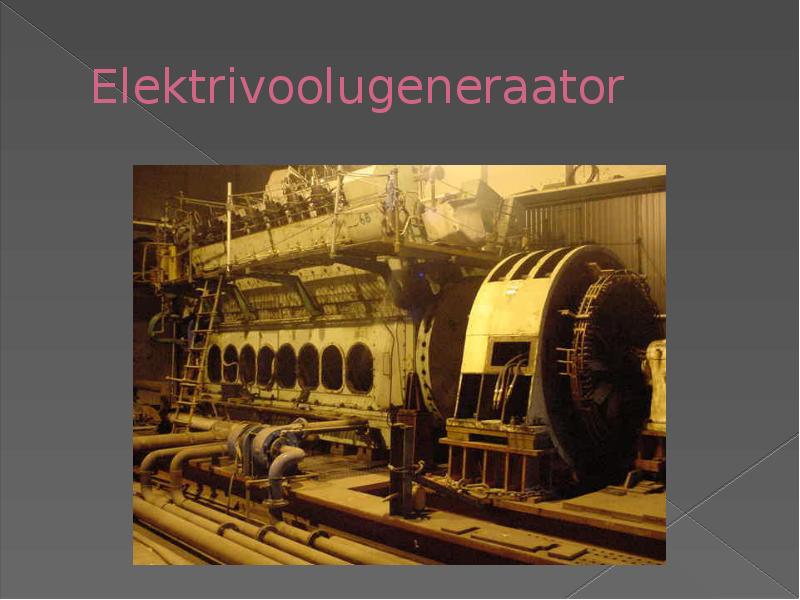

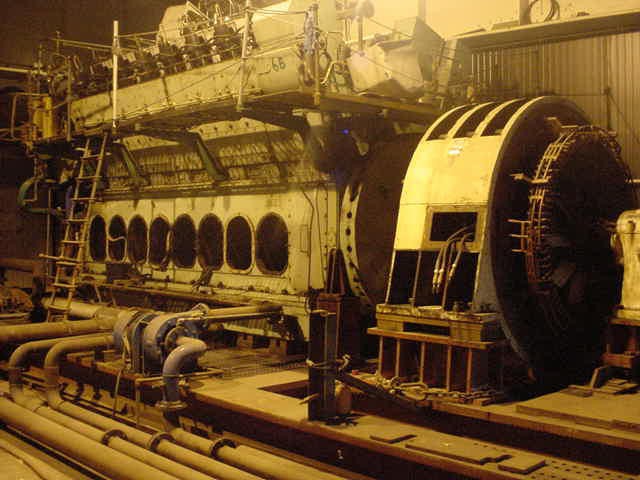

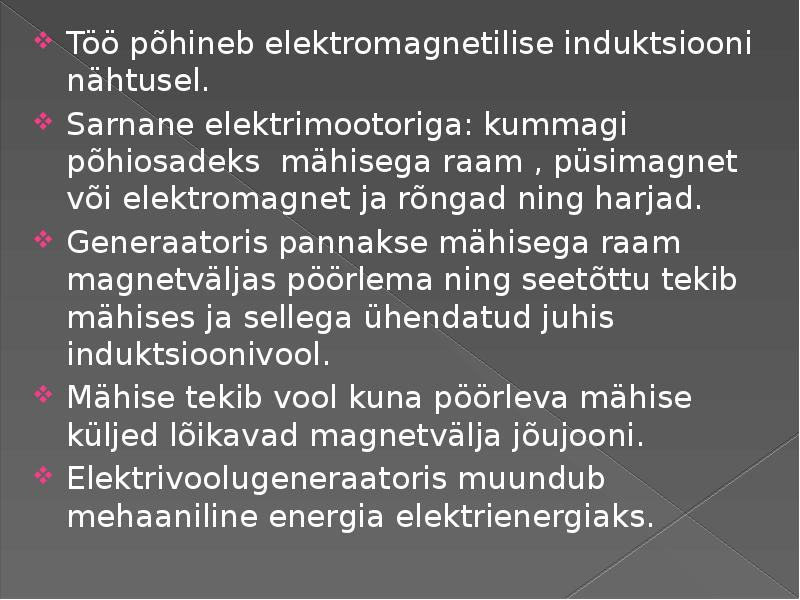

Generaatoris pannakse mähisega raam magnetväljas pöörlema ning raami mähises ja sellega ühendatud juhis tekib induktsioonivool. Vahelduvvoolugeneraatorid on tänapäeval põhilisteks vooluallikateks. Elektrivoolugeneraatoris muundub mehaaniline energia elektrienergiaks. Elektrienergiat edastatakse elektrijaamadest asulatesse elektrienergia ülekandeliinide abil. Energiakadude vähendamiseks on ülekandeliinides kõrgepingeline elektrivool. Vahelduvvoolu pinget tõstetakse ja alandatakse transformaatorite abil. Transformaatori töö põhineb elektromagnetilise induktsiooni nähtusel. Magnetväli liigub ruumis lõpliku kiirusega . Elektrivälja muutumine tekitab magnetvälja . Magnetväli on 1) liikuva keha poolt tekitatud väli 2) materiaalne 3)levib ruumis lõpliku kiirusega 4) olemasolu tehakse kindlaks mõju järgi vooluga juhtmetele. liikumine + elektriväli = magnetväli magnetväli + elektriväli = liikumine
IVANOVA D. ZATHEJEVA K. MIS SEE ON? • Elektrimootori töö põhineb magnetvälja ja vooluga raami vastastikumõjul. Vooluga raam pöördub magnetväljas. Elektrimootoris pannakse vooluga raam magnetväljas pöörlema, muutes iga poolpöörde jätel voolu suunda raami mähises. • Elektrimootoris muundub elektrivälja energia mehaaniliseks energiaks. EHITUS • Elektrimootoris on magneti pooluste vahele paigutatud mähisega raam, mis hakkab pöörlema, kui mähises tekitada elektrivool. Elektrivool juhitakse mähisesse läbi poolrõngaste vastu surutud harjade. NÄIDE 1. magnetvälja tekitav püsi- või elektromagnet 2. pöörlemistelje omav vooluga raam, tavaliselt raudsüdamikule keritud mähis 3. ühendusklemmid(harjad) voolu juhtimiseks raami 4. vooluallikas elektrivoolu tekitamiseks raamis. KASUTUSALAD • Puhurites, turbiinides, puurmasinates, elektriauto ratastes, vedurites ja konveierlintides.
Kus kaustatakse magneteid? Magnet on keha, mis pöördub ühe otsaga põhja-, teisega lõunasuunas. Püsimagnet on magnet, pärast mille kokkupuudet nt rauast kehaga säilib raual magneetiline omadus ka peale eemaldamist. Magneti poolused on magneti kohad, kus tema mõju raudesemetele on kõige suurem. Milles seisneb Oersted'i katse? Selgita. Teravikule asetatud magnetnõela kohale on paigutatud magnetnõelaga paralleelne juhe. Kui ühendada juhe vooluallikaga, tekib selles elektrivool ning samal hetkel pöördub juhtme all olev magnetnõel. Voolu katkestamisel läheb magnetnõel tagasi oma endisesse asendisse. Kui voolu suunda juhtmes muuta, pöördub ka magnetnõela põhjapoolus teisele poole. Voolu magnetilise toime tõttu mõjutab vooluga juht tema läheduses olevat magnetnõela. Mõju edasikandumine toimub magnetvälja vahendusel. Sõnasta parema käe reegel.
Magnetvälja iga punkt läbib ainult üks jõujoon. Sirgvoolu magnetvälja jõujoonte suuna saab määrata ,,parema käe reegli" abil: kui parem käsi asetada nii, et selle väljasirutatud pöial näitab elektrisuunda juhtmes, siis kõverdatud sõrmed näitavad magnetvälja jõujoonte suunda. Elektromagnetiks- nimetatakse raudsüdamikuga pooli. Elektromagneti mõju on seda tugevam, mida suurem on keerdude arv ja voolutugevus poolis. Elektromagnet kaotab oma magnetvälja, kui selles elektrivool katkestada. Maa on suur magnet, mida ümbritseb magnetväli. Maa magnetiline lõunapoolus asub põhjapoolkeral, Maa magnetiline põhjapoolus asub lõunapoolkeral. Maa geograafilised ja magnetilised poolused ei ühti. Magnetväljas mõjub vooluga juhtmetele jõud- Vooluga sirgjuhtmele magnetväljas mõjuva jõu suund on risti magnetvälja jõujoontega ja voolu suunaga juhtmes. Kui vooluga juhe asub piki magnetvälja jõujooni, siis sellele juhtmele magnetväljas jõud ei mõju.
