Bimetalltermomeeter
Bimetallilised termomeetrid on kontakt temperatuursensorid, neid leidub erinevatel kujudel, kui tead kust otsida. Nt. Lihtsates kodusoojendus süsteemi termostaatides. Need on metallist spiraalid, millele on kontaktid külge fikseeritud. Need on tuttavad paljudele tööstustes töötajatele kui miniatuursed taskutermomeetrid, mida kasutatakse sügavkülmas oleva rasva või liini peal oleva tõrsi temperatuuri mõõtmiseks. Võimalik, et parim osa metalltermomeetrist on see, et ta on suletud ümbrisega ja ei nõua patareisi. Põhiliselt kasutatab see termomeeter ära kahe metalli erinevat paisumist (mis on tavaliselt raud ja pronks), et mõõta temperatuure vahemikus 30-300 kraadi Celsiuse järgi.
Bimetalliline ribatermomeeter on hea asjade temperatuuri kontrollimisel, sest see on valmistatud metallist. 2 metalli teevad kokku bimetallilise riba. Tihti leidub piki bimetallilisi ribasid spiraalidesse mähituna. See on terrasstermomeetri tüüpiline kujundus. Mähkides väga pika riba, muutub see madalatele temperatuuridele tundlikumaks, seega täpsemaks. Ahjude termostaatides kasutatakse seda samuti koos elavhõbeda lülitiga, mis on spiraalile ühendatud. See lülitab ahju sisse ja välja.

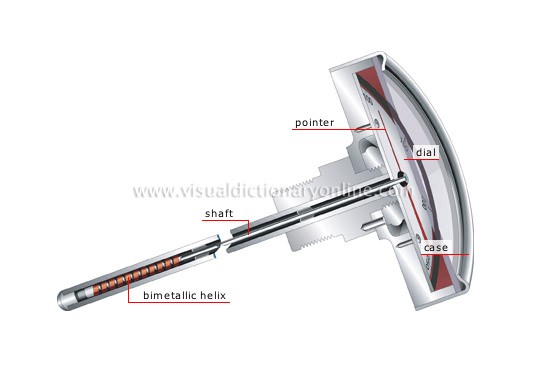

case (ümbris)-ümbritseb ja kaitseb seadeldise mehanismi.

pointer(osuti)-metallist nõel, mis on ühendatud võlliga, mis näitab skaala peal temperatuuri.
dial (skaala)-progressiivne numbrilaud osutiga, et määrata temperatuuri.
Bimetallic helix (bimetalliline spiraalne kuju)-Vööt, mis on tehtud kahest kokkukeevitatud erineva paisumise koefitsendiga metallidest;see kõverdub temperatuuri muutudes .
shaft(võll)- varras , mis annab edasi bimetallilise spiraali keerlemise kiiruse osutile kuumusest tuleneva kõverdumise pärast
Bimetallilise tala kumeruse määramine:
Kus E1 ja h1 on tõmbekoefitsent ja esimese materjali kõrgus. E2 ja h2 on teise materjali tõmbekoefitsent ja kõrgus. ε on väärpinge, mida arvutatakse:
Kus α1 on esimese materjali soojuspaisumise koefitsent ja α2 on teise materjali soojuspaisumise koefitsent. ΔT on ajutine temperatuur, millest on lahutatud etalon -temperatuur(see temperatuur, millel tala ei ole kõverdunud)
Bimetallilise riba diagramm, mis näitab kuidas kahe metalli soojuspaisumise erinevus põhjustab väga suure riba nihkumise küljetsi.
Bimetalliline riba on arvatavast leiutatud 18.sajandi kellaehitaja John Harrisoni poolt tema kolmandaks merekronomeetriks, et hüvitada temperatuuriga indutseeritud muutused tasakaaluvedrus.
Kristjan Nõmmik, GAG
