TALLINNA TEHNIKAÜLIKOOL

Raadio- ja sidetehnika instituut
Telekommunikatsiooni mõõtesüsteemide IRO0030 laboratoorse töö
„Siduanalüsaator“
ARUANNE
Täitjad: xxx yyy
Juhendaja : Ivo Müürsepp
Töö tehtud: 09.2011
Aruanne esitatud ………………………………………..
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri )
Tallinn 2012
Töö eesmärk:
Õppida tundma siduanalüsaatori tööpõhimõtet ja kasutamist. Filtri sageduskarakteristiku ja
parameetrite mõõtmine siduanalüsaatoriga.
Kasutatavad seadmed :
1. Personaalarvuti ML330V
2. USB siduanalüsaator miniVNA
3. Mõõteobjektid: madalpääsfilter, pikk koakskaabel
4. Ühendusjuhtmed
Töö käik praktikumis :
2.) Ühenda siduanalüsaatoriga uuritav madalpääsfilter (filtri sisendport on J1 ja väljund
J2). Seadistada vaadeldavaks sagedsuvahemikuks 0,1-27MHz. Käivitada skaneering
( Single ) ja kuvada ekranile sisendpordi sobituse moodul |S11| (RL (dB)).

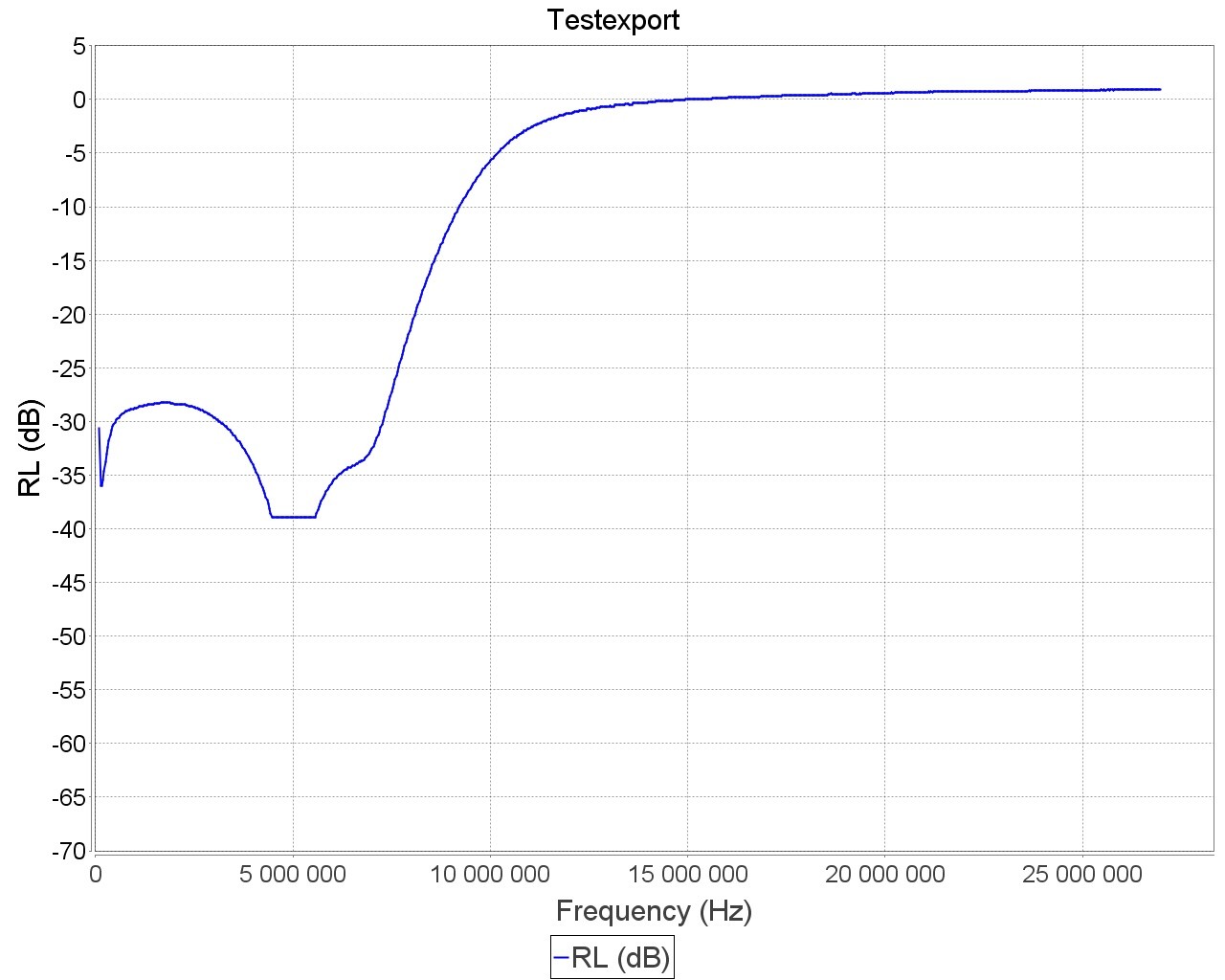

Joonis1.- Sisendpordi sobituse graafik .
3.) Ühenda madalpääsfilter uuesti analüsaatori külge, jätta vaadeldav sagedsuvahemik
samaks (0,1-27MHz) ning käivitada skaneering (Single). Kuvada ekranile
pärisuunalise ülekande moodul |S21| (TL (dB)).

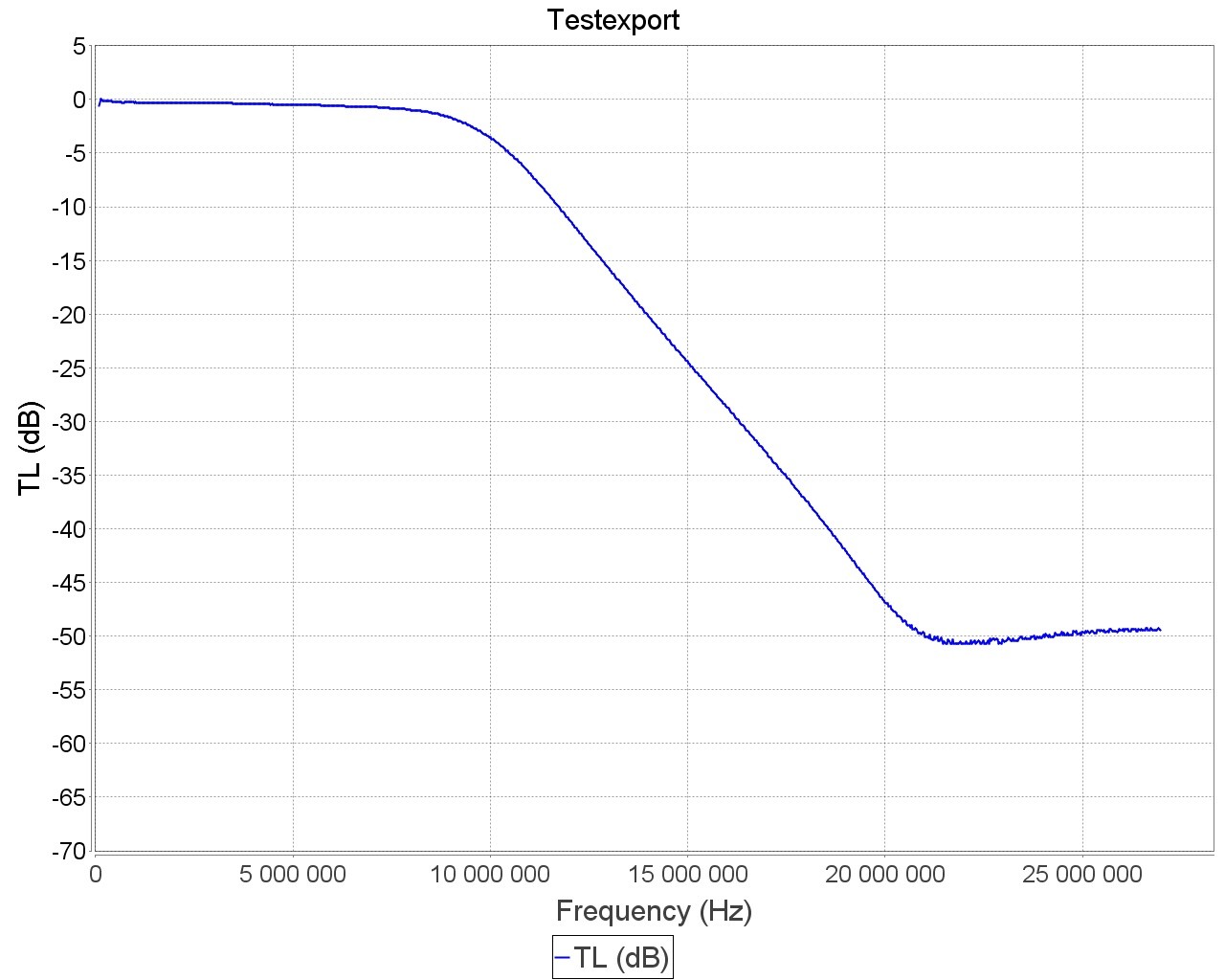

Joonis2.- Pärisuunalise ülekande graafik.
4) Punktis 4. mõõdetud parameetrid :
-filtri ülekanne pääsuribas: -0,47[dB]
- pääsuriba lõikesagedus: 9, 943 [MHz]
- filtri ülekanne tõkkeribas: -50,73 [dB]
- tõkkeriba lõikesagedus: 20,244 [MHz]
- filtri kalle üleminekuribas: 41,35 [dB/oct]
- hinnang filtri järgule
5)

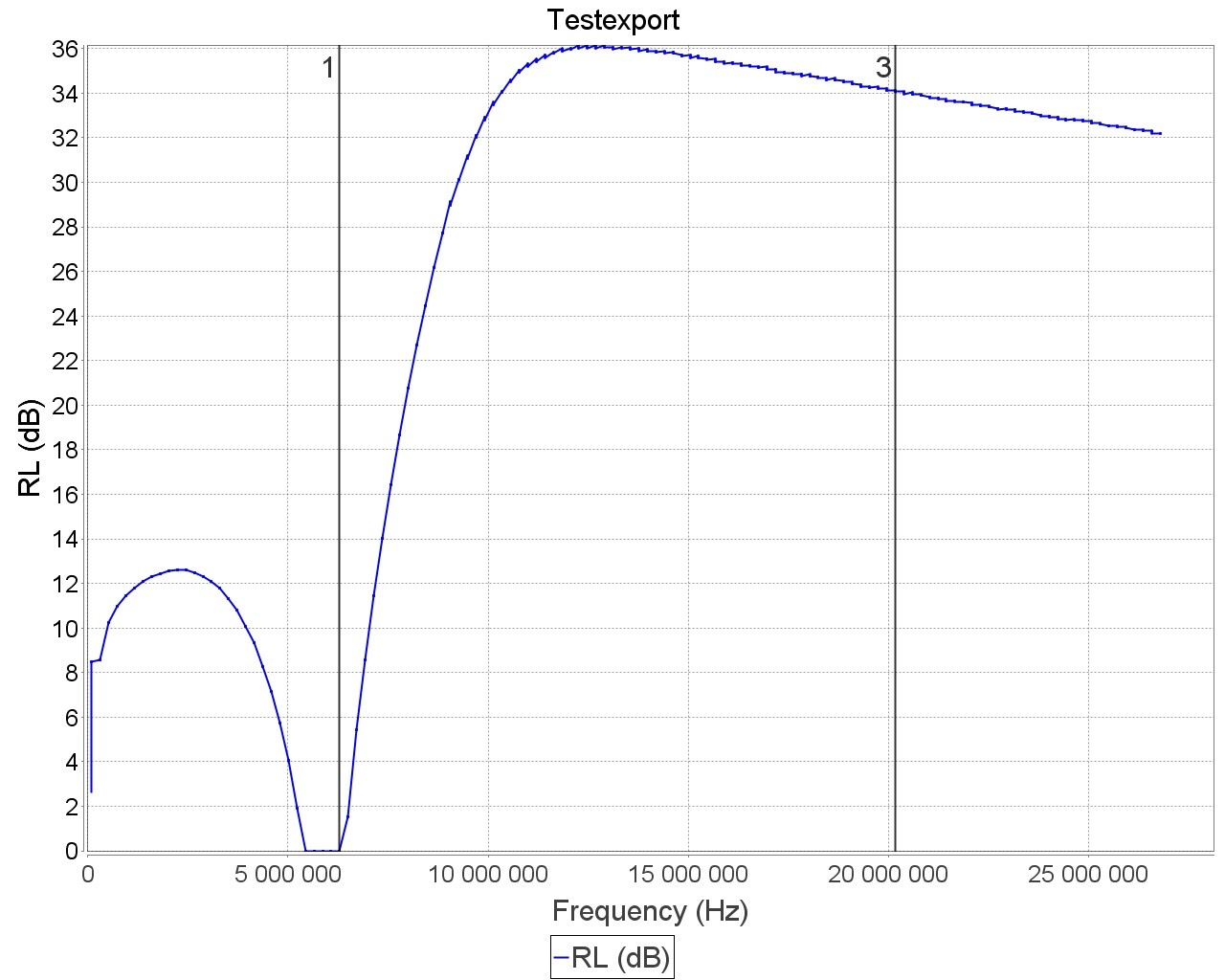

Joonis3.- Väljundpordi sobituse graafik, võrdlus sisendpordi.
Võrrelda omavahel kahte graafikut , kas esineb mingeid erinevusi või sarnasusi , miks?
Sarnasus- filtri kalle üleminekuribas sarnane
Erinevus-pragusel graafikul tõkkeriba kõrgemal, kui sisesndpordi puhul.
6) Käivitada skaneering (Single) ja kuvada ekranile vastassuunalise ülekande moodul
|S12| (TL (dB)). Salvestada saadud graafik .jpg formaadis ja esitada aruandes
joonisena. Võrrelda saadud tulemust eelnevalt salvestatud pärisuunalise ülekande
omaga . Kas esineb mingeid sarnasusi või erinevusi, miks?

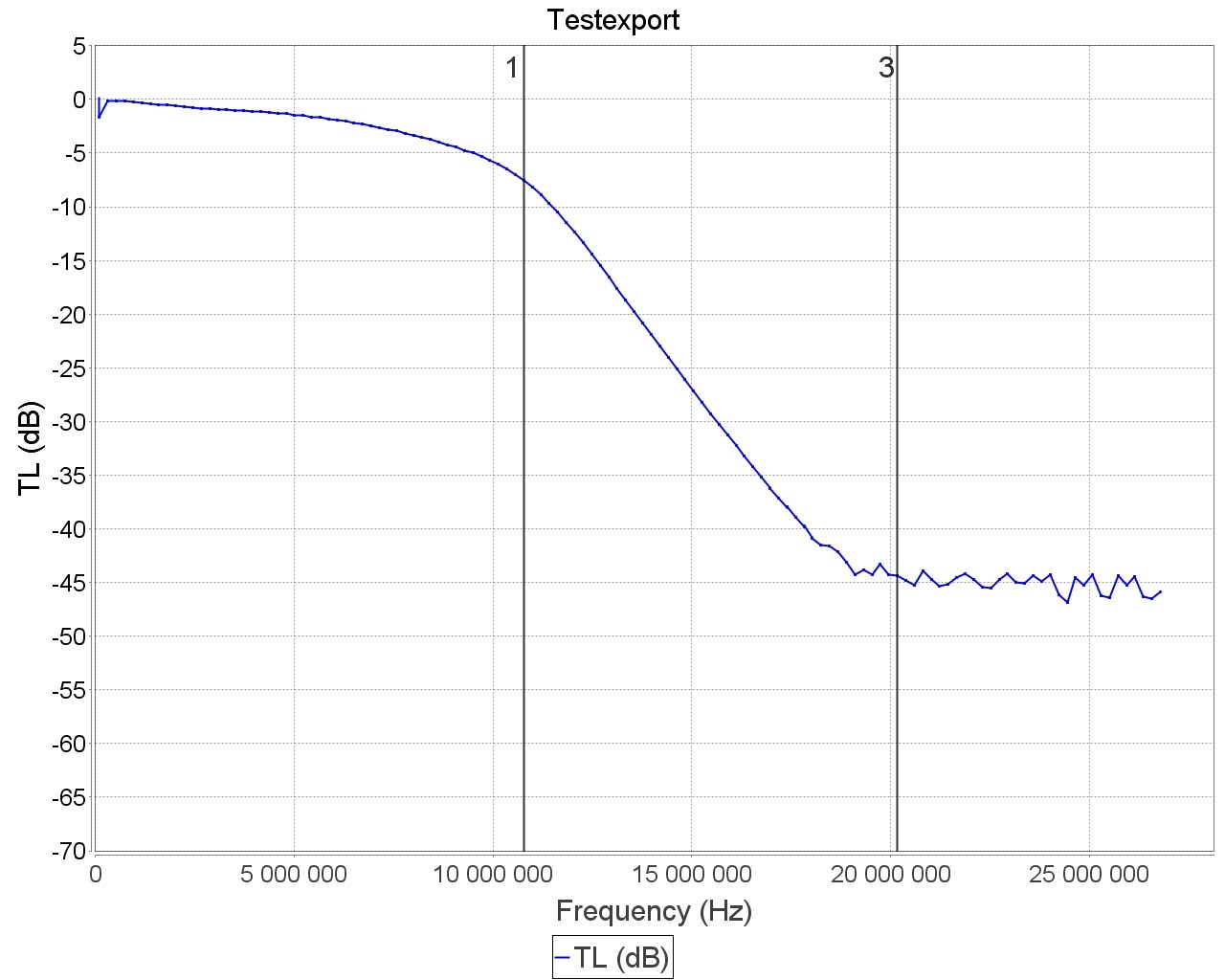

Joonis4.- vastusuunalise ülekande graafik, võrdlus pärisuunalise
Ülekandega
7) Mõõdetud kaabli pikkuseks oli 6,03 m
Hinnang mõõdetud filtrile
Hinnang kasutatud ahelaanalüsaatorile
Kokkuvõte ja järeldused
Praktikumi käigus tutvusime siduanalüsaatoriga, mis on laia kasutusvaldkonnaga mõõtevahend telekommunikatsionisüsteemides, nende sõlmede ja komponentide parameetrite mõõtmiseks. Siduanalüsaator võimaldab mõõta ahelate ülekannet, peegeldus- ja seisulainetegurit, sumbuvust, faasinihkeid, S ja Z-parameetreid, gruphilistust, diskreetsete komponentide impedantsi, sobitust ja veel palju muud. Praktikumi käigus kasutasime siduanalüsaatorit filtri sageduskarakteristiku ja parameetrite mõõtmiseks.
