Tiiva plaan – tiiva kuju ehk vaadet ristisuunas(ülaltalla/ülevaltalla)

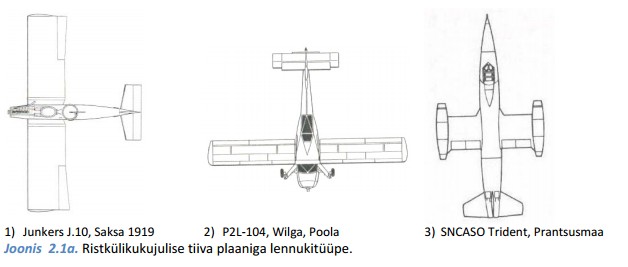

Ristkülikukujuline – plaan on ristkülik, kõige lihtsam ehituslikult. Puuduseks on suur takistus suurematel kiirustel ja ka suur induktiivtakistus . Alguspäeva lennukitel ja ka mõnel üksikul üle helikiiruslennukil.

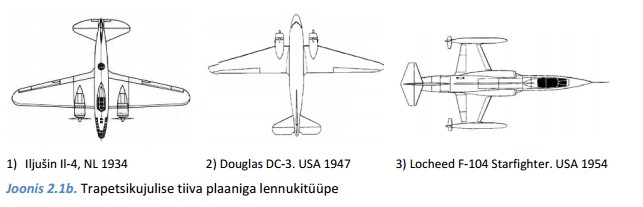

Trapetsiline – tiiva plaan on trapets. Kõige levinum tiivaplaan tüüp kaasajal . Väiksem takistus suuremal kiirusel ja ühtlasem tõstejõujaguenemine pikki tiiba ja väike induktiivtakistus. See on keeruline aga see tasub ennast ära. Esineb ka komibinatsioone kus keskosa on trapertsiline ja tiivad on trapetsilased, kuid erineva kujuga.

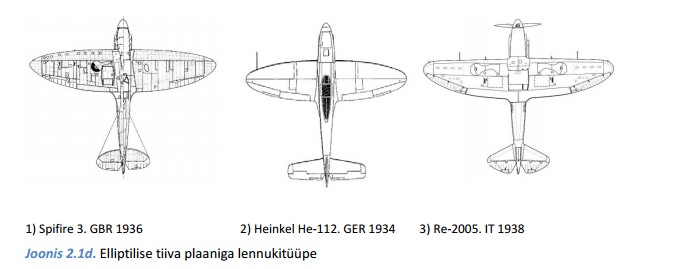

Elliptiline- tiiva plaaniks on ellips . Alahelikiirusel head omadused. Sellel tiival on kõige ühtlasem tõstejõu jaotus tiival. See on keerukas, mistõttu seda enam ei kasutata väga palju aga, seda kasutati jõudsalt II maailmasõja ajal.

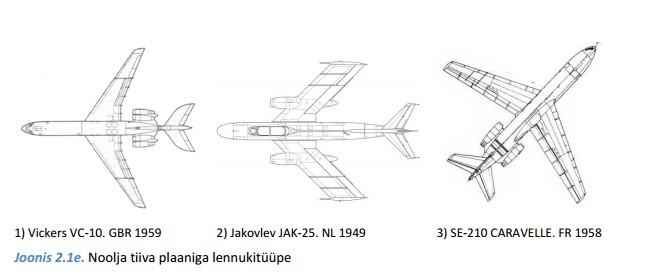

Nooljas – tiivad on kalluatud lennusuunas üldjuhul tahapoole. Väga levinud suurtel alahelikiirustel lennukitel. Populaarne kuna tiiva noolsuse andmine võimaldab tiiva antud paksuse juures saavutada õhuvoolu suhtes oluliselt väiksem tivia profiili suhteline paksus. Väiksem tõstejõud oma takistuse juures ja lihtsam variseda ja sattuda pöörisesse. Aga sellel tiival on suurem kriitiline Machi arv.

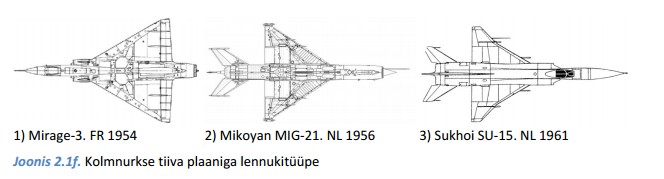

Kolmnurkne – tiiva plaaniks on kolmnurk. See tiib sobib üleminekukiirustel lendamiseks, sest on seal kõige stabiilsem. Väga suur induktiivtakistus ja sobimatu väikestel kiirustel. Kannatab suuri kohtumisnurki.

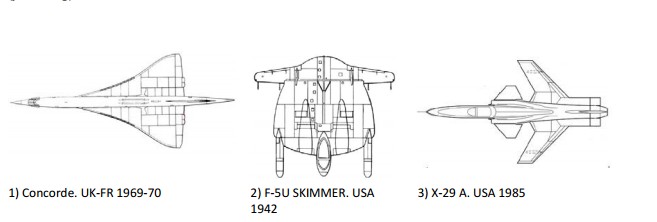

Erikujulised – Kominatsioonid, mis ei sobi teiste alla. Enamjaolt mittetraditsioonilised õhusõidukid.

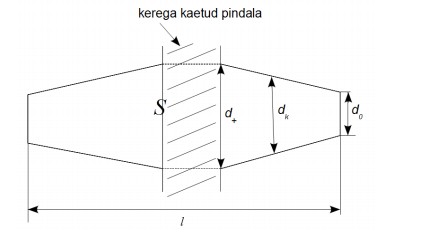

TIIBA ISELOOMUSTAVAD PARAMEETRID:
l = siruulatus
dt = tüvekõõl
do = otsakõõl
dk = keskmine aerodünamiline kõõl
a = l/dk = tiiva külgsuhe
S = l*l/a - pindala
t =dt/do – tiiva koonilisus.

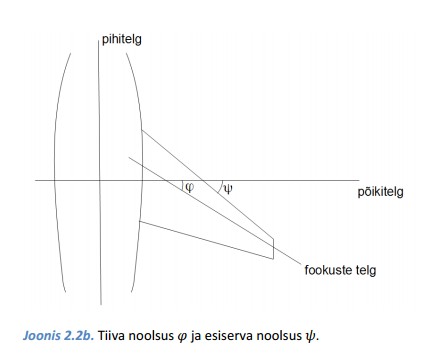

Tiiva noolsus ( alpha ) – nurk tiiva profiilide fookuste telje ja põiktelje vahel plaanvaates(alt või pealt vaadates)
Tiiva esiserva noolsus (fii) – nurk tiiva esiserva ja põiktelje vahel.
Negatiivne
