Tallinna Reaalkool
3D Modelleerimine
 Ahti  Pent  ja Jürgo Nooni
Tallinna Reaalkool

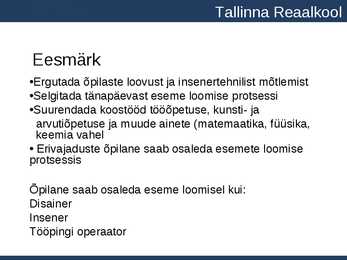

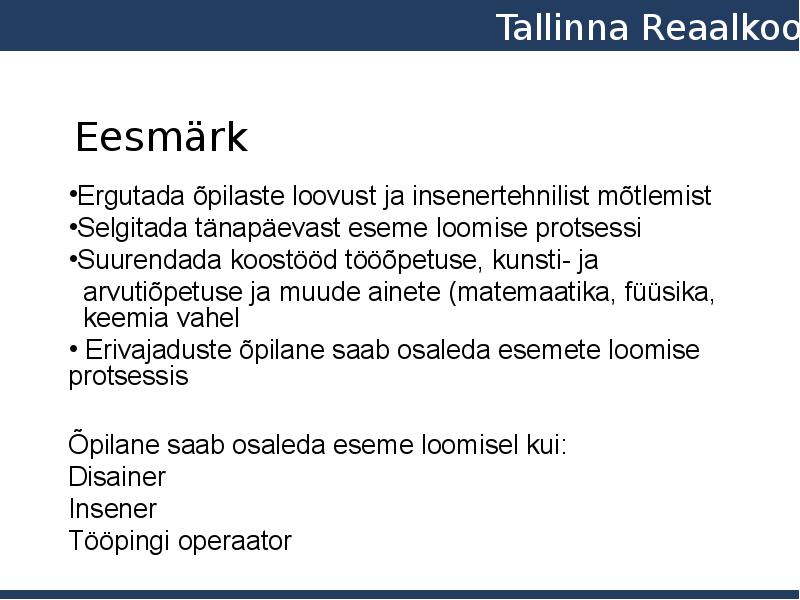

Eesmärk
•Ergutada õpilaste  loovust  ja insenertehnilist mõtlemist
•Selgitada tänapäevast eseme loomise protsessi
•Suurendada koostööd tööõpetuse, kunsti- ja
  arvutiõpetuse ja muude ainete ( matemaatika , füüsika,
  keemia vahel
• Erivajaduste õpilane saab osaleda esemete loomise
protsessis
Õpilane saab osaleda eseme loomisel kui:
Disainer
Insener
Tööpingi operaator
Tallinna Reaalkool

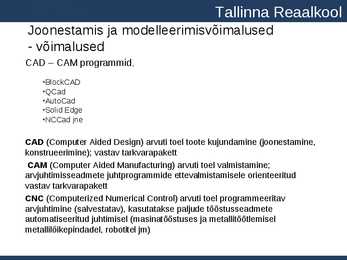

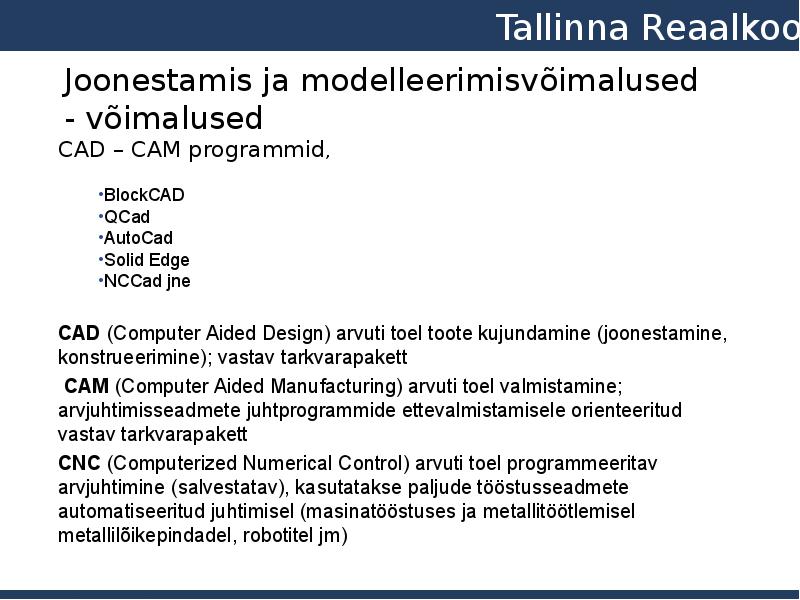

Joonestamis ja modelleerimisvõimalused
- võimalused
CAD – CAM  programmid ,
•BlockCAD
• QCad
•AutoCad
• Solid   Edge
•NCCad jne
CAD (Computer Aided Design) arvuti toel toote kujundamine (joonestamine,
konstrueerimine ); vastav tarkvarapakett
 CAM (Computer Aided Manufacturing ) arvuti toel valmistamine;
arvjuhtimisseadmete juhtprogrammide ettevalmistamisele orienteeritud
vastav tarkvarapakett
CNC (Computerized Numerical Control ) arvuti toel programmeeritav
arvjuhtimine  (salvestatav), kasutatakse paljude tööstusseadmete
automatiseeritud  juhtimisel (masinatööstuses ja metallitöötlemisel
metallilõikepindadel, robotitel jm)

Tallinna Reaalkool

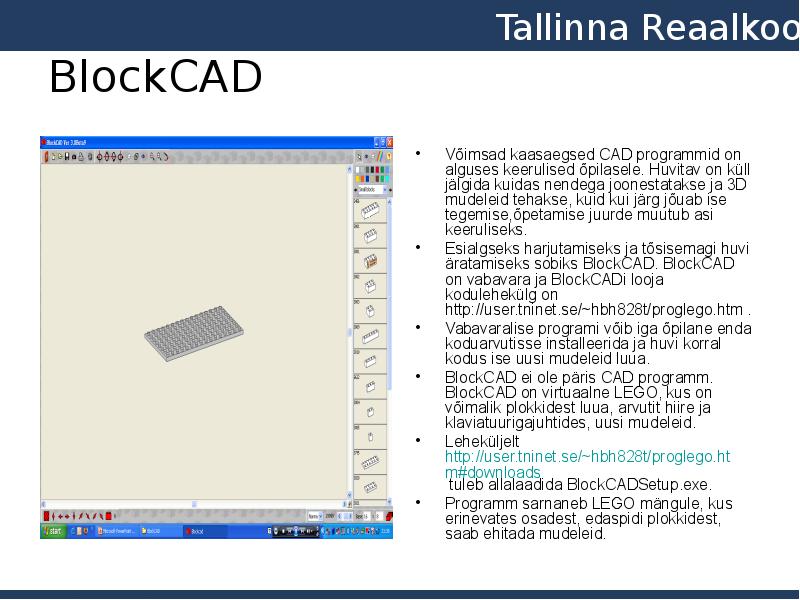

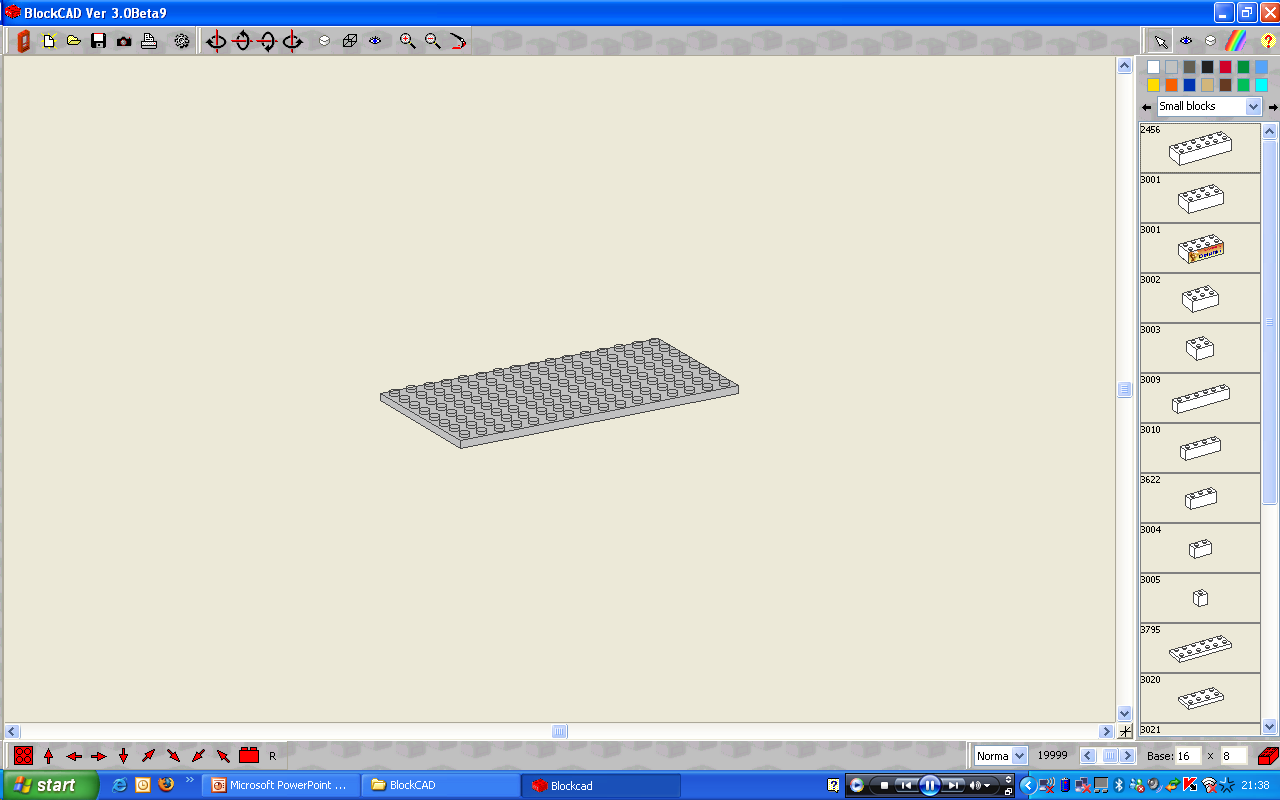

BlockCAD
•
Võimsad kaasaegsed CAD programmid on
alguses keerulised õpilasele. Huvitav on küll
jälgida kuidas nendega joonestatakse ja 3D
mudeleid  tehakse, kuid kui järg jõuab ise
tegemise,õpetamise juurde muutub asi
keeruliseks.
•
Esialgseks harjutamiseks ja tõsisemagi huvi
äratamiseks sobiks BlockCAD. BlockCAD on
vabavara ja BlockCADi looja kodulehekülg
on
http://user.tninet.se/~hbh828t/proglego.htm  .
•
Vabavaralise programi võib iga õpilane enda
koduarvutisse installeerida ja huvi korral
kodus ise uusi mudeleid luua.
•
BlockCAD ei ole päris CAD programm.
BlockCAD on  virtuaalne   LEGO , kus on
võimalik plokkidest luua, arvutit  hiire  ja
klaviatuurigajuhtides, uusi mudeleid.
•
Leheküljelt
http://user.tninet.se/~hbh828t/proglego.htm#downloads
 tuleb allalaadida BlockCADSetup.exe.
•
Programm sarnaneb LEGO mängule, kus
erinevates osadest, edaspidi plokkidest,
saab ehitada mudeleid.
Tallinna Reaalkool

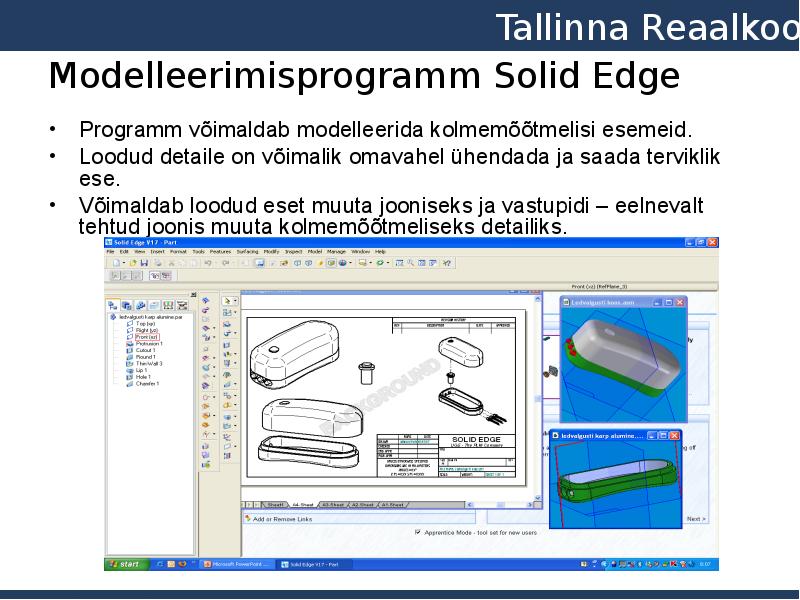

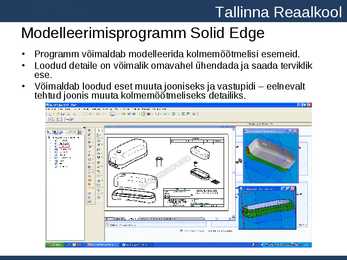

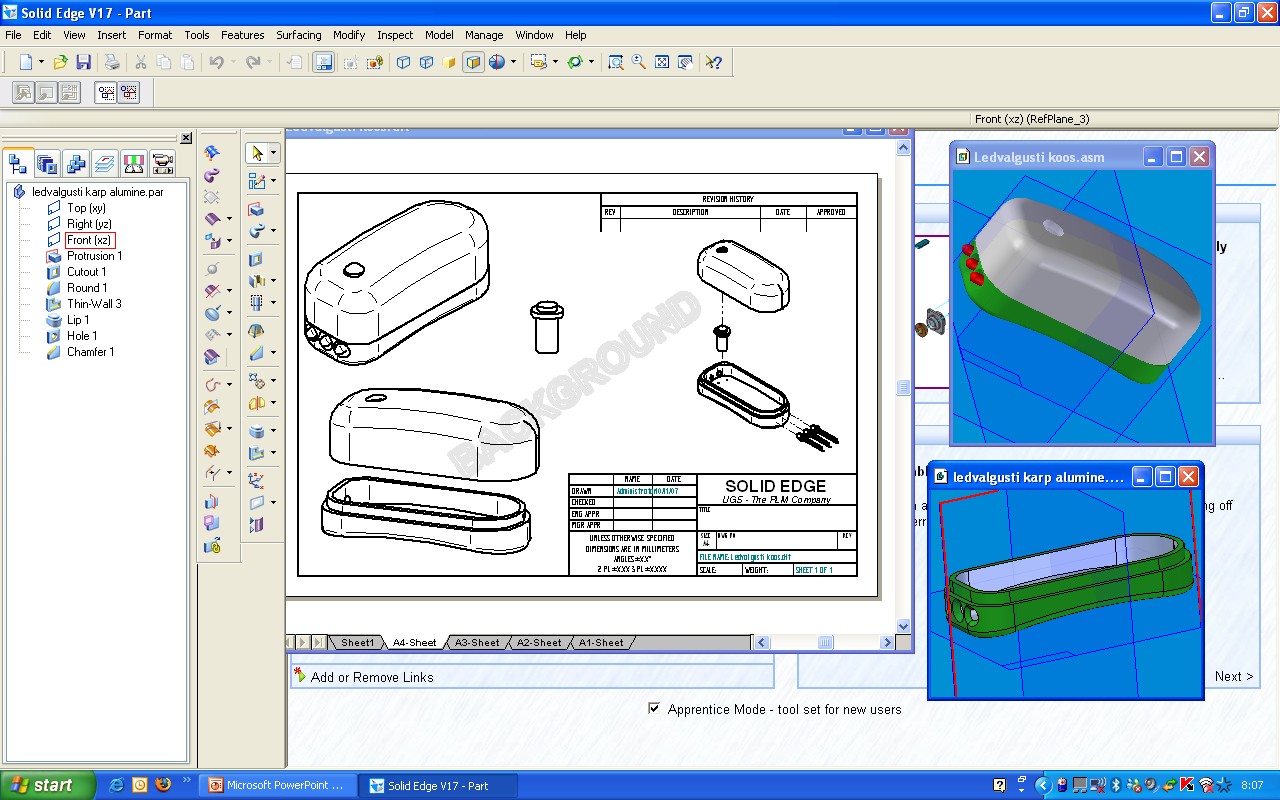

Modelleerimisprogramm Solid Edge
• Programm võimaldab model eerida kolmemõõtmelisi esemeid.
• Loodud detaile on võimalik omavahel ühendada ja saada terviklik
ese.
• Võimaldab loodud eset muuta jooniseks ja vastupidi – eelnevalt
tehtud joonis muuta kolmemõõtmeliseks detailiks.
Tallinna Reaalkool

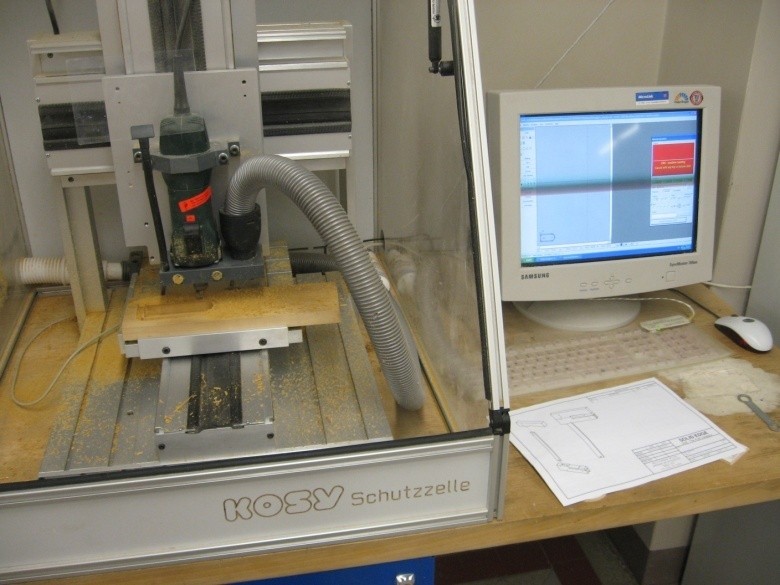

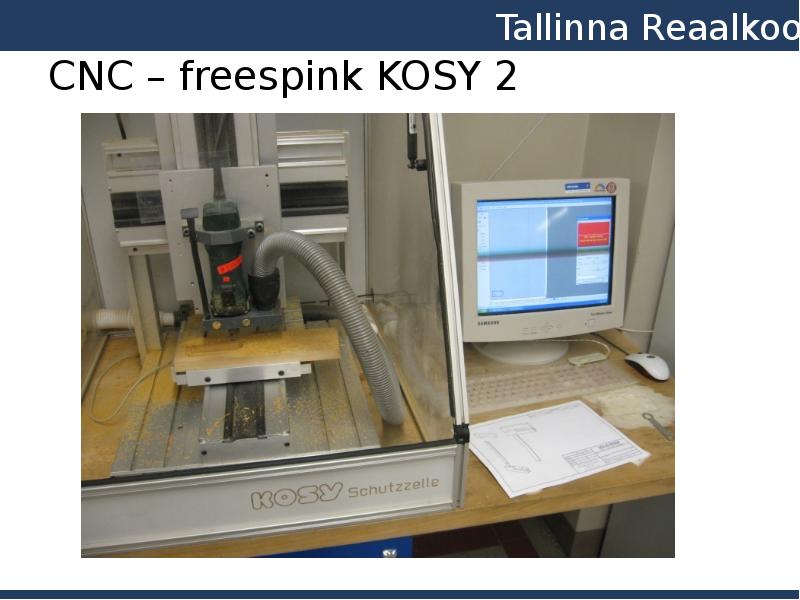

CNC – freespink KOSY 2
Tallinna Reaalkool

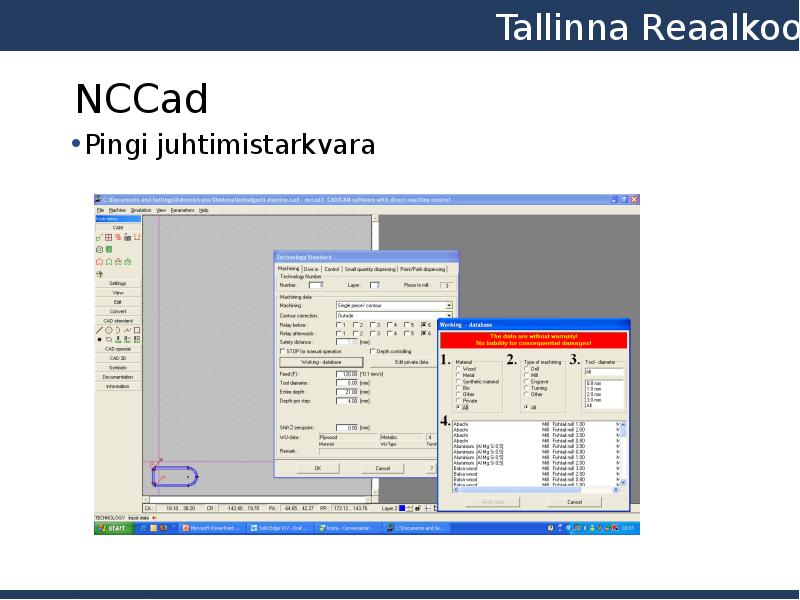

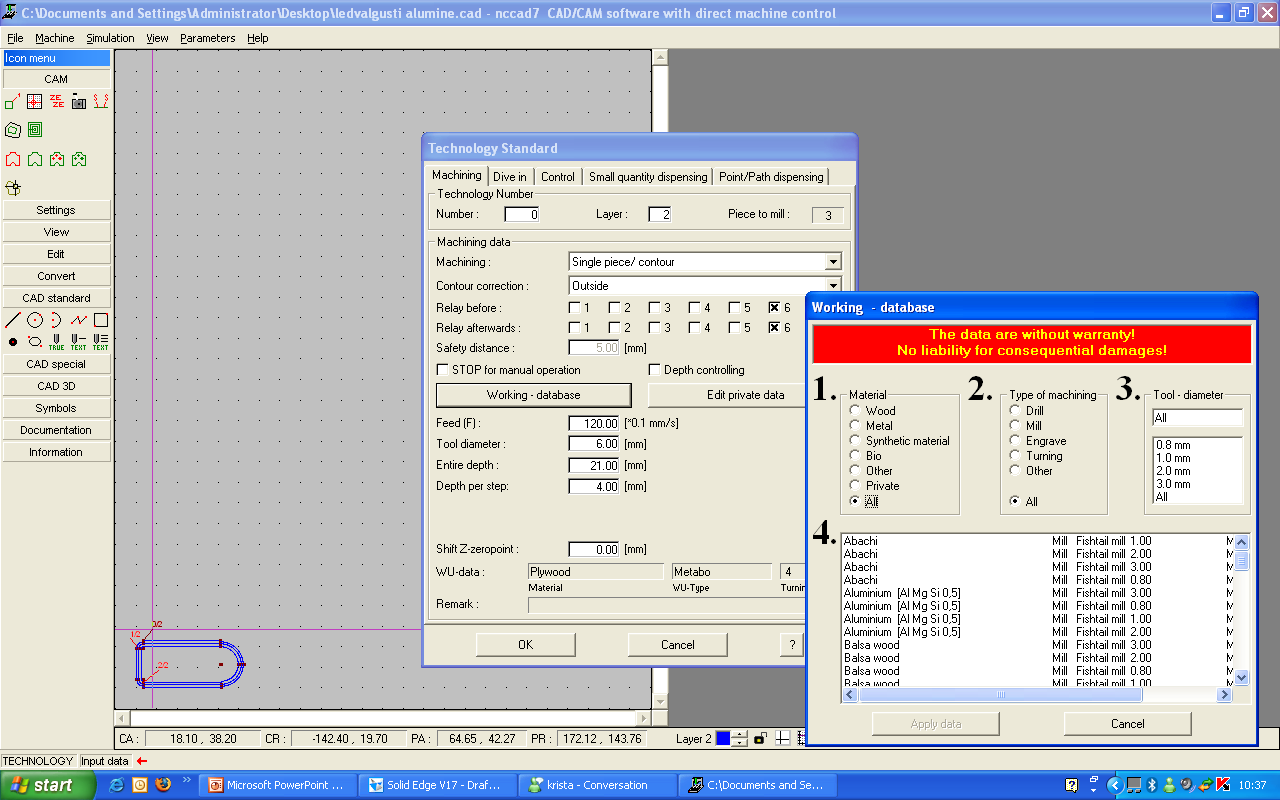

NCCad
• Pingi   juhtimistarkvara

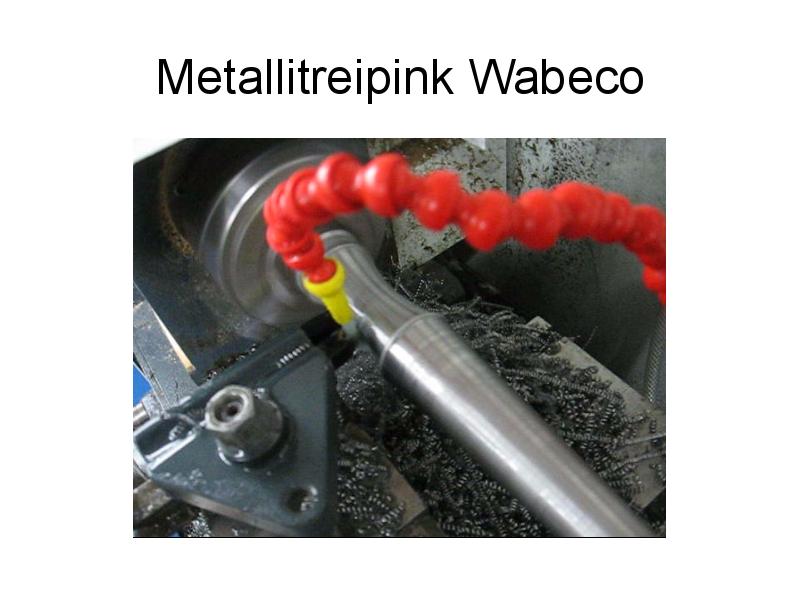

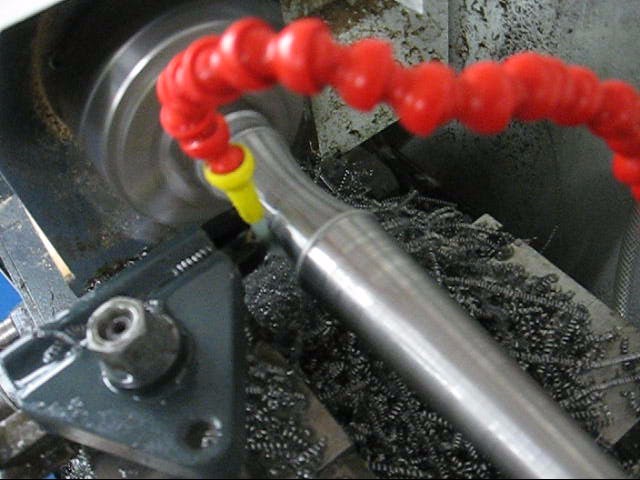

Metallitreipink Wabeco
Tallinna Reaalkool

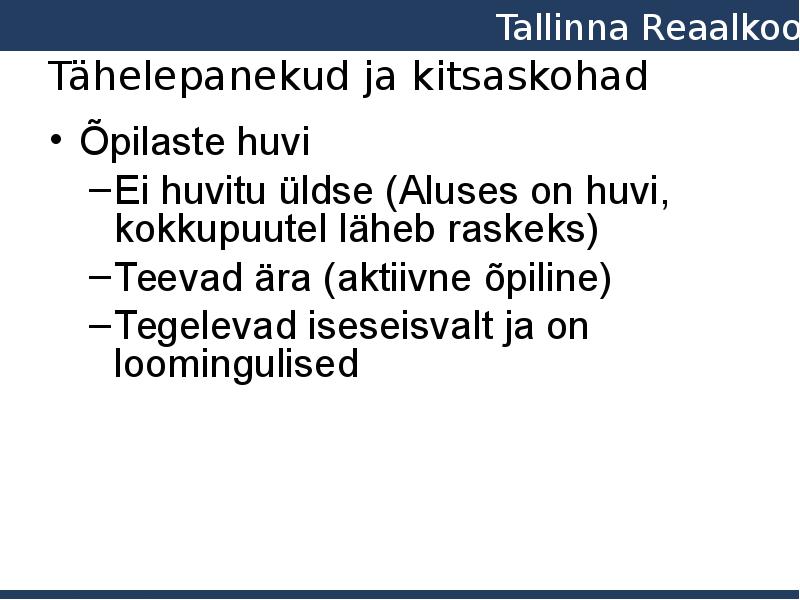

Tähelepanekud ja kitsaskohad
• Õpilaste huvi
–Ei huvitu üldse (Aluses on huvi,
kokkupuutel läheb raskeks)
–Teevad ära (aktiivne õpiline)
–Tegelevad iseseisvalt ja on
loomingulised
Tallinna Reaalkool

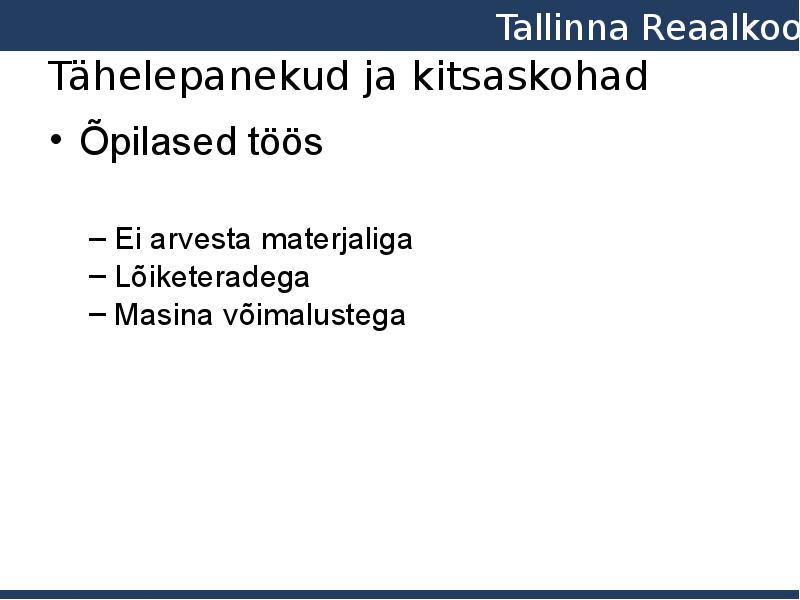

Tähelepanekud ja kitsaskohad
• Õpilased töös
– Ei arvesta materjaliga
– Lõiketeradega
– Masina võimalustega
Tallinna Reaalkool

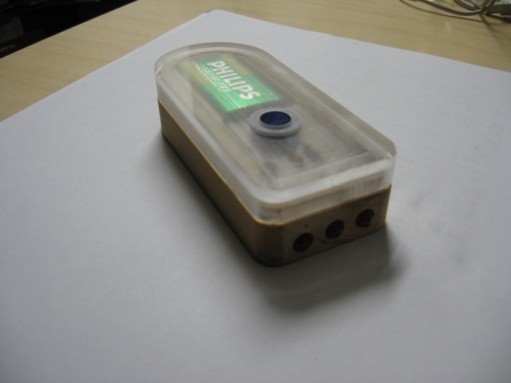

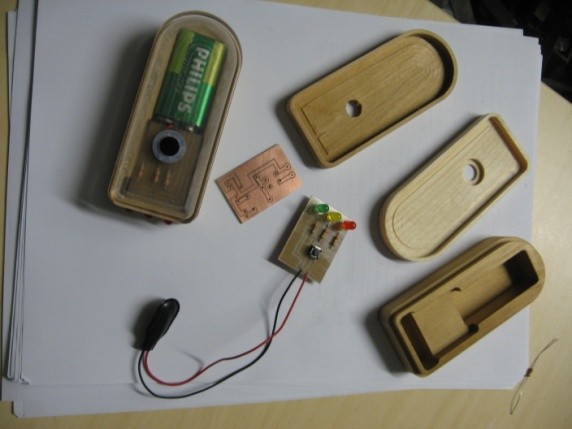

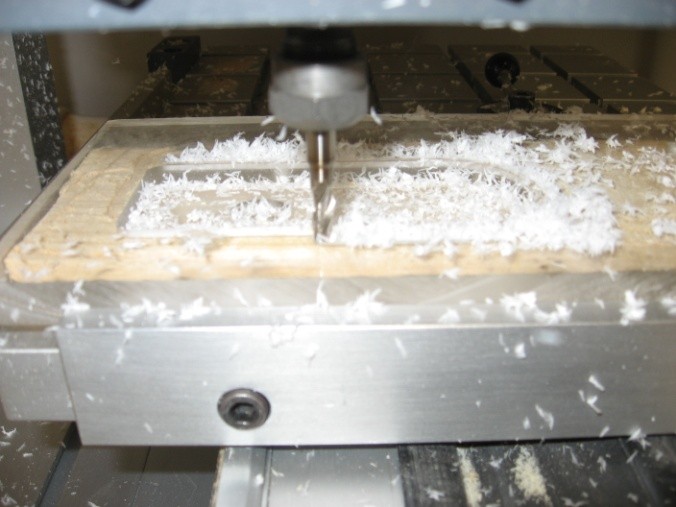

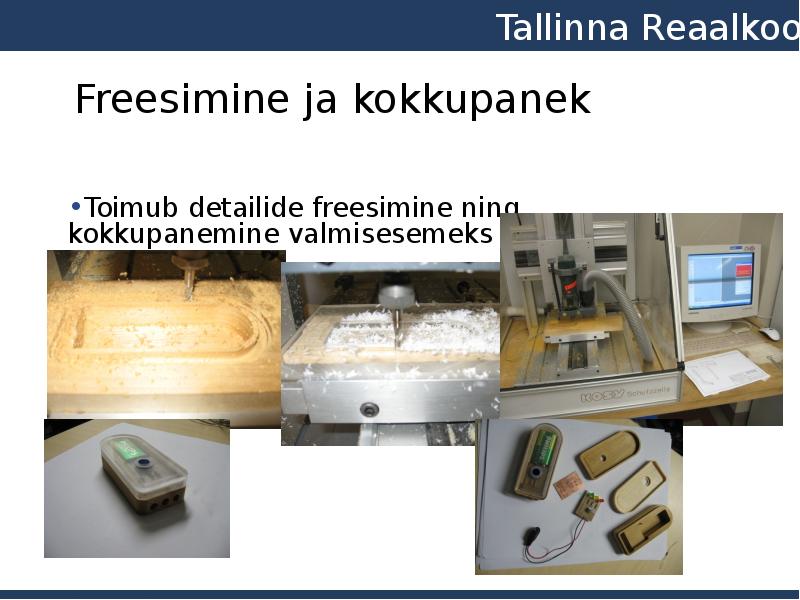

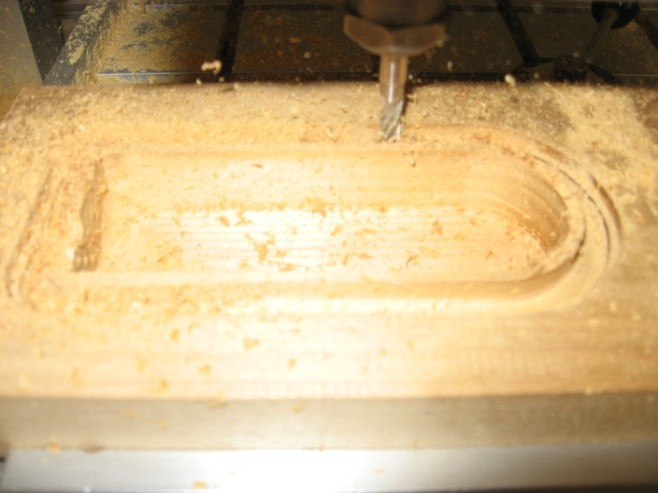

Freesimine ja kokkupanek
•Toimub detailide freesimine ning kokkupanemine
valmisesemeks .
Tallinna Reaalkool

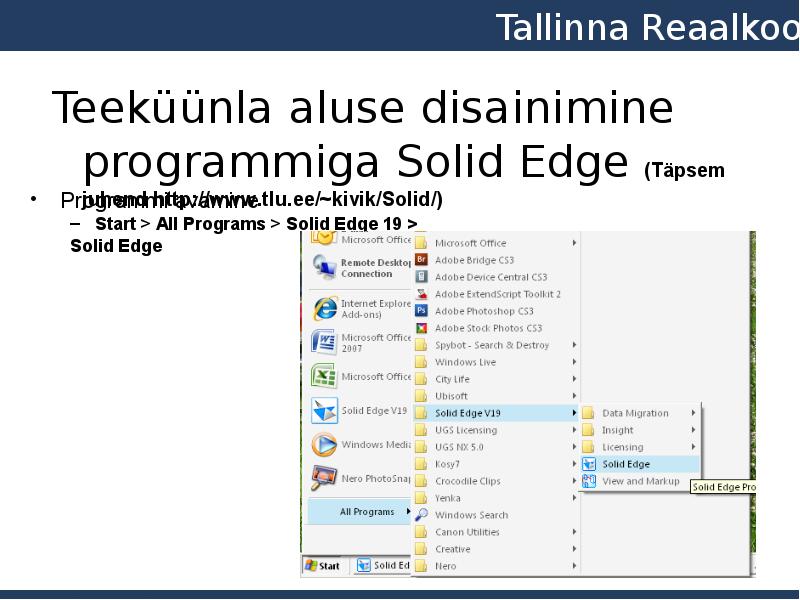

Teeküünla aluse  disainimine
programmiga Solid Edge (Täpsem juhend
http://www.tlu.ee/~kivik/Solid/ )

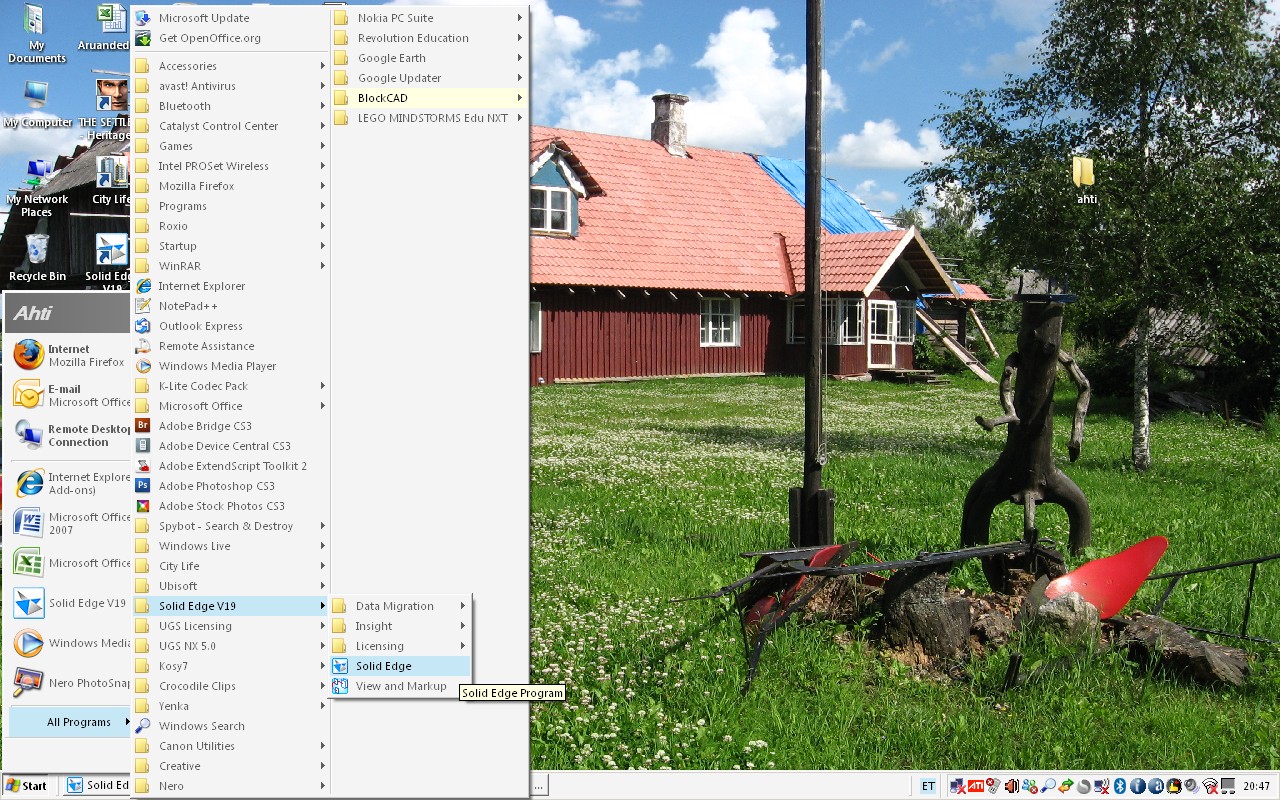

• Programmi  avamine
– Start > All Programs > Solid Edge 19 >
Solid Edge
Tallinna Reaalkool

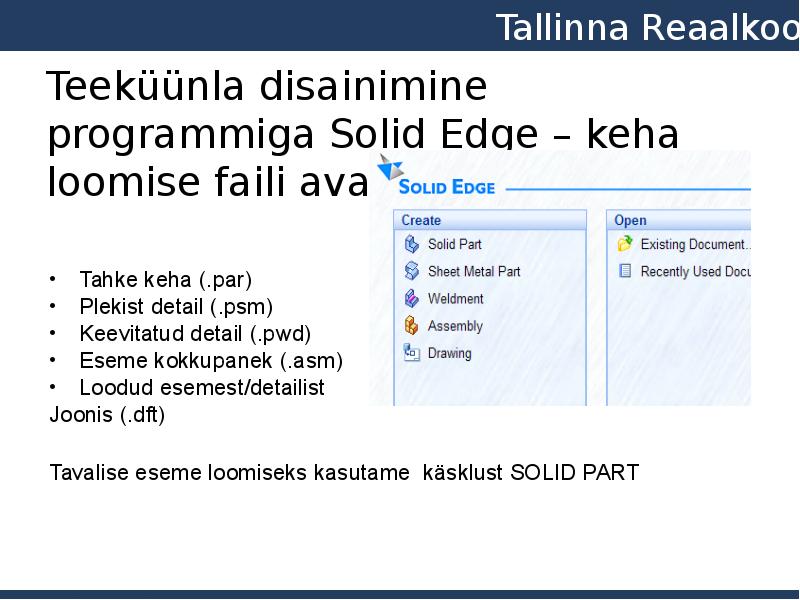

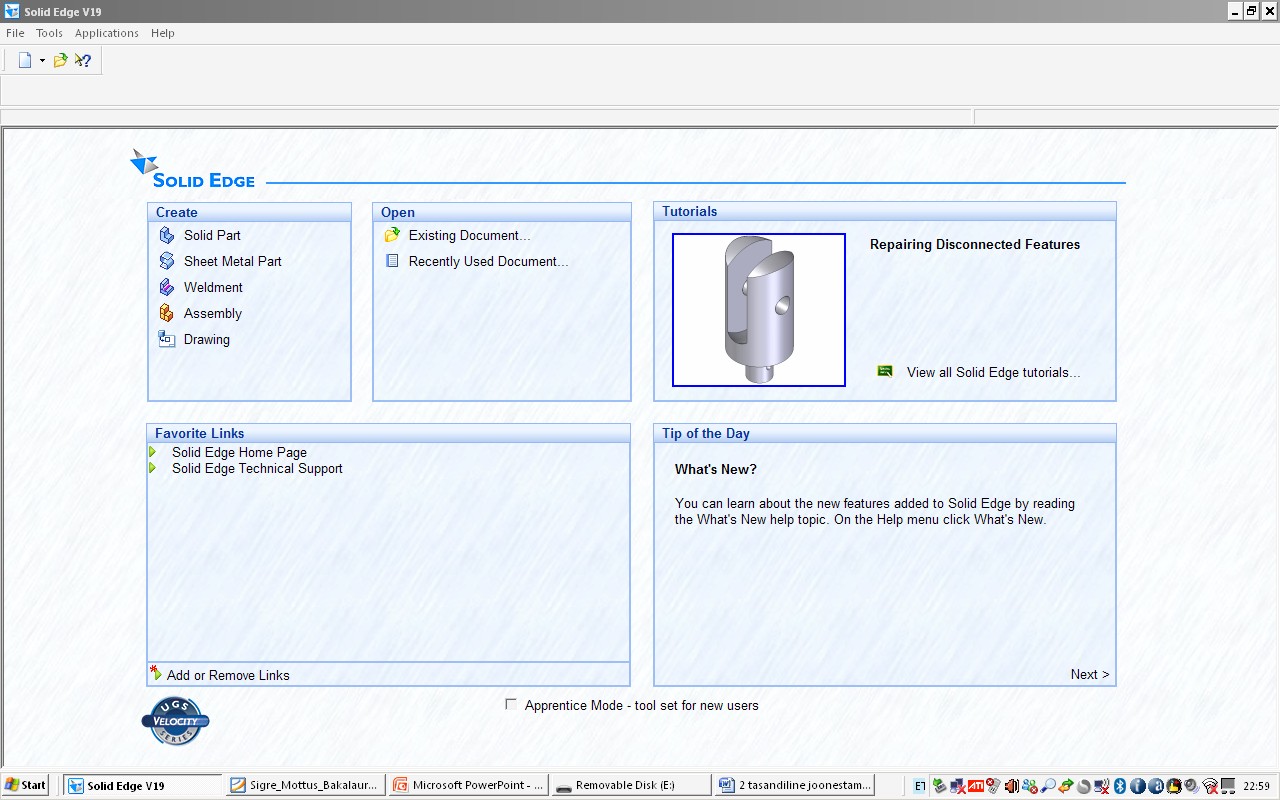

Teeküünla disainimine programmiga
Solid Edge – keha loomise faili
avamine
• Tahke keha (.par)
• Plekist detail (.psm)
• Keevitatud detail (.pwd)
• Eseme kokkupanek (.asm)
• Loodud esemest/detailist
Joonis (.dft)
Tavalise eseme loomiseks kasutame  käsklust SOLID  PART
Tallinna Reaalkool

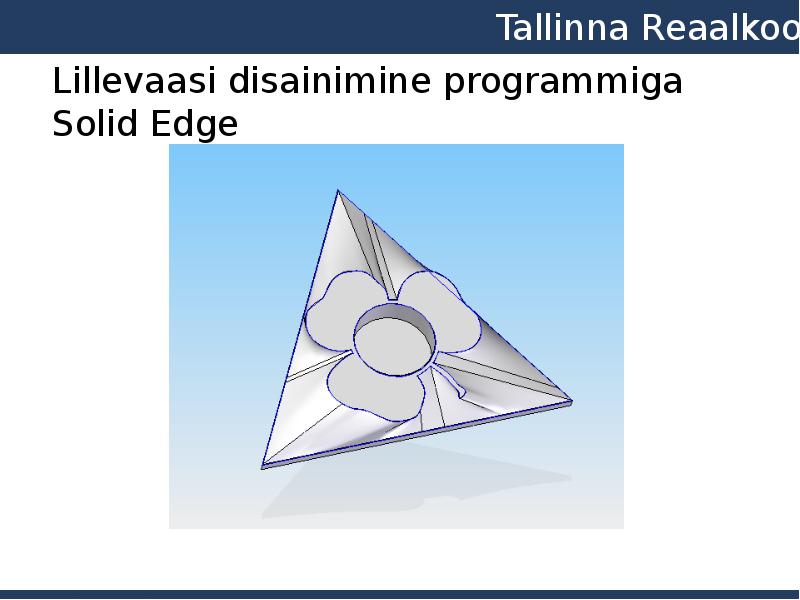

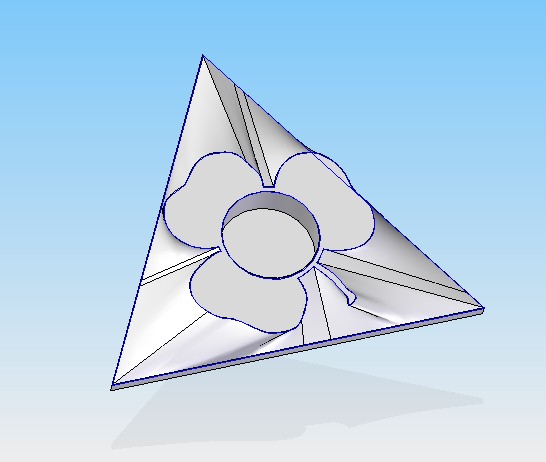

Lillevaasi disainimine programmiga Solid
Edge
Tallinna Reaalkool
Tänan!
