Trükkplaat pliiatsi või spetsprogrammiga?
Siiamaani käis skeemide ja trükkmontaaži joonistamine väga lihtsalt: pliiatsi ja paberiga! Meetodil on oma tugevad küljed – pliiats ei astu kunagi ämbrisse nagu Windows seda tavatseb. Samuti on töövahendid odavad. Samas on suurte skeemide käsitsi joonestamine üsna piinarikas. Paberil trükkmontaaži radu trasseerides võib kindel olla, et vigu tuleb palju – masin on suurt tähelepanu nõudva töö juures looduse kroonist peajagu üle. Spetsiaalsete programmidega plaate tehes on mugav detaile ümber paigutada, pöörata või tervet blokki teise kohta vedada. Paraku mugavus maksab ja mitte vähe .
Võrgus sobrades leiab mitmeid skeemijoonestuspakette. Enamiku eest tahetakse põhjendamatult kõrget hinda. Ei ole ju mõtet osta 6 000 EU maksvat programmi et aeg-ajalt mõnda skeemi teha! Mida teha? Piraatide poolt lahti häkitud programme , kuigi nad kipuvad väga edukalt töötama, ei tasuks siiski tõmmata. Tavaliselt pakutakse sellistel saitidel vajaliku programmi asemel hulganisti kahtlase väärtusega pildikesi. Halvemal juhul võib saada mõne sapise viirusejupikese, mis siis kõvakettal platsi puhtaks lööb.Peale selle on olemas üks kolmetäheline firma, kes koputama kutsub (nagu vanasti ). Natuke ringi vaadates leiab netist piisavalt vabavaralisi joonestusprogramme ja seega on igasuguste asutuste huviorbiiti sattumine välistatud. Tutvustan järgnevas lühidalt kolme skeemijoonestuspaketti.
Eagle . ( http://www.eaglepcb.dk/ )Programm on mõnusa graafilise interfeisiga ja võrgust saab talle tõmmata hulganisti komponentide teeke (library). Eriti meeldiv on see, et eksisteerib ka vabavaraline Linux ’i variant. Programmist on 4 versiooni:

• Vabavaraline: töötab hästi kuid on piirangud projekteeritava trükkplaadi mõõtmete (kuni 8*10 cm) ja skeemi komponentide hulga suhtes. Vabavarversiooni ei tohi kasutada ärilistel eesmärkidel (teeme programmiga plaadid valmis ja hakkame müüma).

• Eagle light : lubatakse kasutada äri ajamiseks, kaasas ka juhend ja autorite poolne tasuta tugi. Muud piirangud samad kui vabaversioonis. Hind: 500 DKK.

• Eagle standardis on plaadi mõõt piiratud 10x16cm –ga ja kihte võib olla maksimaalselt 4. Skeemilisi piiranguid ei ole. Hind: 5055 DKK, mitteärilise versiooni puhul 1000 DKK.

• Eagle Professional võimaldab teha kuni 1,6 * 1,6 m plaate kuni 16 kihiga. Hinda tagasihoidlikusest ei märgitud.


Programmi Linuxi versiooni leiab ka tuttava “kahe lehma” juurest (tucows.ibs.ee). Võrgus levitavate skeemide puhul on sageli kasutatud just Eagle formaati .

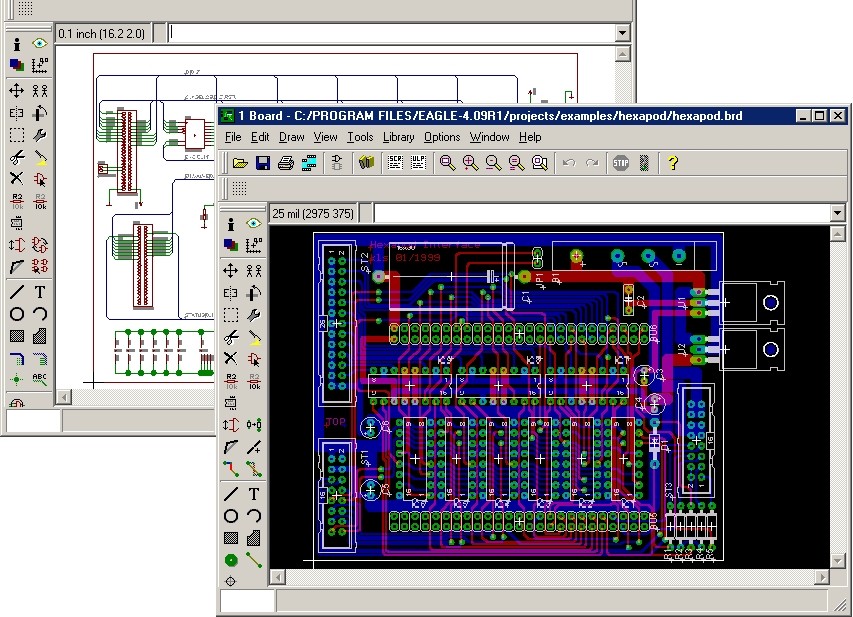

Programmi Eagle tööaknad.
MicroCode Engineeringu CircuitMaker 2000 (www.microcode.com).
Jällegi hea programm skeemide joonestamiseks ja trükplaatide trasseerimiseks. Alates 1. juulist lihtsamat ja odavamat versiooni enam ei müüda, on vaid üks ja ainus CircuitMaker 2000. Programm lubab muu hulgas ka elektriskeeme simuleerida st. skeemi tööd saab katsetada ilma jootekolvi ja mõõteriistadeta. Sisestame meid huvitava võimendi skeemi ja võtame ta sageduskarakteristiku üles. Lihtne? Nojah aga siis peavad detailide arvutimudelid ka head olema. Programmi vanemad versioonid kippusid simulatsioonis veidi kummalisi tulemusi andma. Aga võib-olla oli viga hoopis katsetajas. Igatahes on Circuitmakerist olemas ka tasuta 30 päevase best -before ajaga piiranguteta demoversioon ( http://www.microcode.com/downloads/demos.ht m) ja suisa tasuta variant tudengitele. Tudengivariandi piirangud:

• kuni 50 detaili skeemi kohta;

• kuni 1000 komponenti teegis;

• skeemisümbolite redaktor ja makrod ei funksi;

• PCB netlist’i saab importida vaid TraxMaker’ isse (sama firma trükkplaatide joonestamise pakett );

• Tehniline tugi vaid faksi või e-posti teel.


Hinnad: $995.- (vaid USA-s, meil arvatavasti kallim) uue versiooni eest ja upgrade puhul $295 (kui on olemas CircuitMaker V6 PRO litsents ) või $595 kui on olemas mõne varasema versiooni litsents.
P-CAD 2001 ( http://www.acceltech.com/en/index.html ). Tuttav juba vanast ajast, kui Marjamaal olid 286-d need kõige vingemad masinad . Programm on vahepeal jupi maad edasi arenenud ja ei ole enam nii kohmakas kui kunagi. Eks hinnad ole ka arenenud. Võimaluste hulgas tasuks märkida suutlikust disainida kuni 999 kihilist trükkplaati (kes küll sellist valmis teha võtab?) ja simulaatorit, mis lubab joonestada plaadi nii, et ühestki 999-st kihist signaalid (häired) naaberlayer’isse üle ei kosta.
On olemas 30 päevane tasuta täistöövõimega demo ja võrguversioon. Profiprogrammi hinnad on proffide väärilised: $9995 täisversiooni eest ja $1995 upgrade eest. Eespool mainitud simulator P-CAD 2001 Analyzer maksab eraldi ostes $3495. Hinnad kehtivad USA-s.
Jääme siis pliiatsi ja paberi juurde?
Ise olen proovinud kõiki kolme programmi. Ühtegi neist eriti soovitada nagu ei oska – see on rohkem maitse või harjumuse asi. Tööd saab teha kõigiga. Tõenäoliselt saab neid programme osta ka Eestist. Kuid las müüjad reklaamivad ennast ise .
Veljo Sinivee
