TALLINNA TEHNIKAÜLIKOOL


Raadio- ja sidetehnika instituut
Laboratoorse töö Sagedusmodulaator ...……………………………………….
……………………………………………………………….
(töö nimetus)
ARUANNE
Täitja(d)
Juhendaja Ivo Müürsepp
(nimi)
Töö tehtud 07.10.2011………………………………..
(kuupäev)
Aruanne esitatud ………………………………………..
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri )

Töö
eesmärk ja kasutatavad seadmed


Tutvuda sagedusmodulaatori tööpõhimõtte ning häälestamisega,
sagedusmoduleeritud
signaali kuju ja spektriga. Deviatsiooni, sagedusmodulatsiooni
indeksi ja
modulatsioonikarakteristiku mõisted.
Seamed:
  • Maketimoodul KL-93004 FM-modulaatoriga.
  • Toiteplokk EP-603
  • Ostsilloskoobi mooduliga PicoScope 2205 varustatud personaalarvuti .
  • Signaaligeneraator Agilent 33250A
  • Ühendusjuhtmed

Punktis 1. mõõdetud pinge
amplituud U ja sagedus fvälj


fvälj=1,419±0,001 MHz
U=268±4 mV

Punktis 2. mõõdetud
modulatsioonikarakteristik tabeli ja graafikuna.


Tabel 1. sagedusmodulaatori modulatsioonikarakteristik tabelina
U (V)
f(MHz)
3,067
±0,001
1,827
±0,0002
3,541
±0,001
1,33
±0,0005
3,96
±0,001
1,358
±0,0004
4,542
±0,001
1,392
±0,0004
5,04
±0,001
1,42
±0,0005
5,509
±0,002
1,44
±0,0003
6,064
±0,003
1,464
±0,0003
6,507
±0,004
1,48
±0,0001
7,091
±0,003
1,502
±0,0005
7,559
±0,004
1,515
±0,0001
8,024
±0,003
1,527
±0,0003
8,535
±0,004
1,542
±0,0003
9,098
±0,002
1,555
±0,0006
9,527
±0,001
1,566
±0,0005
10,06
±0,012
1,579
±0,0004
10,48
±0,001
1,584
±0,0007
10,97
±0,006
1,595
±0,0004
11,55
±0,002
1,606
±0,0003
12,06
±0,004
1,614
±0,0004
12,51
±0,012
1,621
±0,0004
13
±0,014
1,631
±0,0002
13,5
±0,004
1,638
±0,0003
13,98
±0,006
1,643
±0,0002

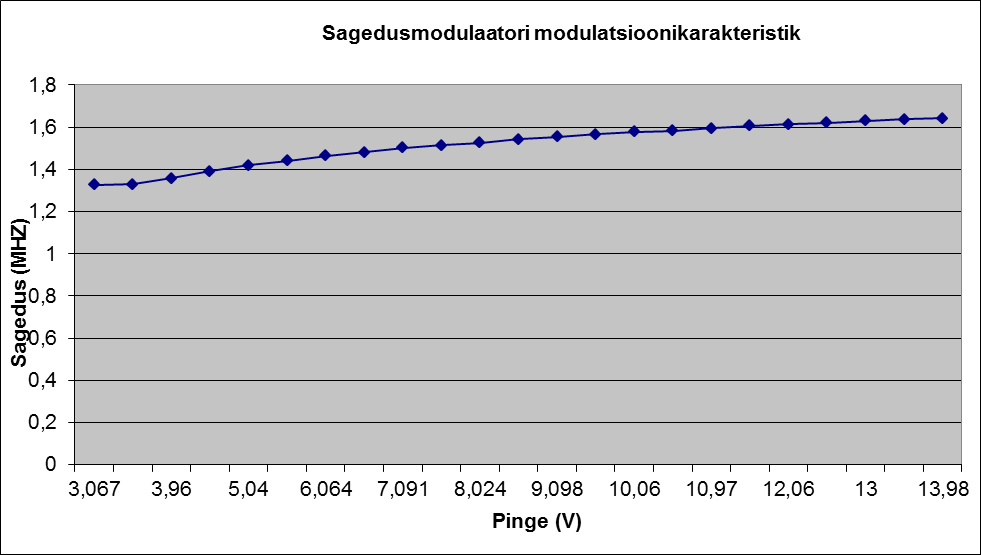

Joonis 1. sagedusmodulaatori modulatsioonikarakteristik graafikuna.

Punktis 3. salvestatud moduleeritud
signaali spekter. Mõõdetud spektrijoonteamplituudid, signaali
ribalaiuse B, modulatsiooniindeksi MF ja
sagedusdeviatsiooni ωΔ väärtused.


Joonis 2. Moduleeritud signaali spekter
Tabel 2. Spektrijoonte sagedused ja Amplituudid .
U(mV)
f(MHz)
3a
4,6
±0,1
1,399
±0,0001
2a
39,6
±1,2
1,409
±0,0001
1
170,7
±5
1,419
±0,0001
2b
39,6
±1,2
1,429
±0,0001
3b
4,6
±0,1
1,439
±0,0001
B = Umax - Umin =
1,4404-1,3977=0,047 MHz
MF=0,5
ωΔ=10*0,5=5KHz
Tegemist on kitsaribalise sagedusmodulatsiooniga.

Punktis 4. salvestatud moduleeritud
signaali spekter. Modulatsiooniindeksi MF ja moduleeriva
signaali pinge väärtused.


Joonis 3. Moduleeritud signaali spekter .
Umpp=530mV
MF=2,4

Punktis
5. Salvestatud moduleeritud signaali spekter. Modulatsiooniindeksi MF
ja ribalaiuse B hinnangud.


Joonis 4. Moduleeritud signaali spekter
B = fmax - fmin
=1,574 - 1,119 = ± 0,001 MHz

Punktis
6. salvestatud moduleeritud signaali spekter.


Joonis 5. Moduleeritud signaali spekter
Um suurendamisel moduleeritud spekter laieneb aga
