TALLINNA TEHNIKAÜLIKOOL


Raadio- ja sidetehnika instituut
Laboratoorse
töö Impulsslaiusmodulaatorid ……………………………………………………………….
ARUANNE
ARUANNE
Täitja(d)
( allkiri ) (nimi) (õpperühm)
Juhendaja Ivo Müürsepp
(nimi)
Töö
tehtud 4.11.2011………………………………..
(kuupäev)
Aruanne
esitatud ………………………………………..
(kuupäev)
Aruanne
tagastatud ……………………………………..
(kuupäev)
Aruanne
kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri )
  • Mõõdetud väljundsignaali sagedus ja amplituud .
    fvälj =2.743±0.01kHz
    Uvälj
    =21,1±0.2V
  • Täiteteguri graafik k=f(Usis(+)) ja tabel.
    Tabel
    1. Täiteteguri sõltuvus sisendpingest
    Usis(V)
    k
    8,151
    ±0,004
    17,42
    ±0,06
    5,991
    ±0,001
    26,65
    ±0,03
    4,002
    ±0,002
    34,1
    ±0,02
    2,008
    ±0,002
    41,1
    ±0,03
    0,009
    ±0,003
    48,05
    ±0,03
    2,036
    ±0,001
    54,83
    ±0,03
    4,032
    ±0,001
    61,76
    ±0,06
    6,063
    ±0,003
    69,42
    ±0,07
    8,072
    ±0,003
    77,62
    ±0,05

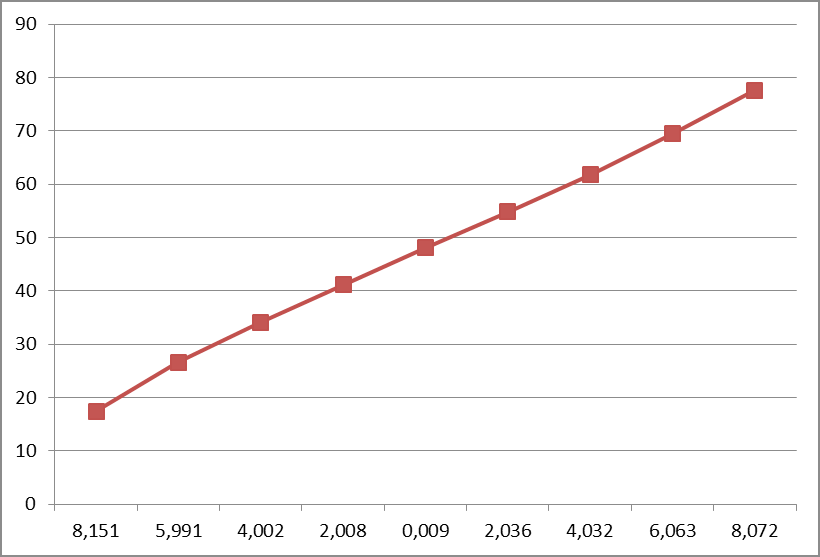

    Joonis
    1. Täiteteguri k
    sõltuvus sisendpingest.

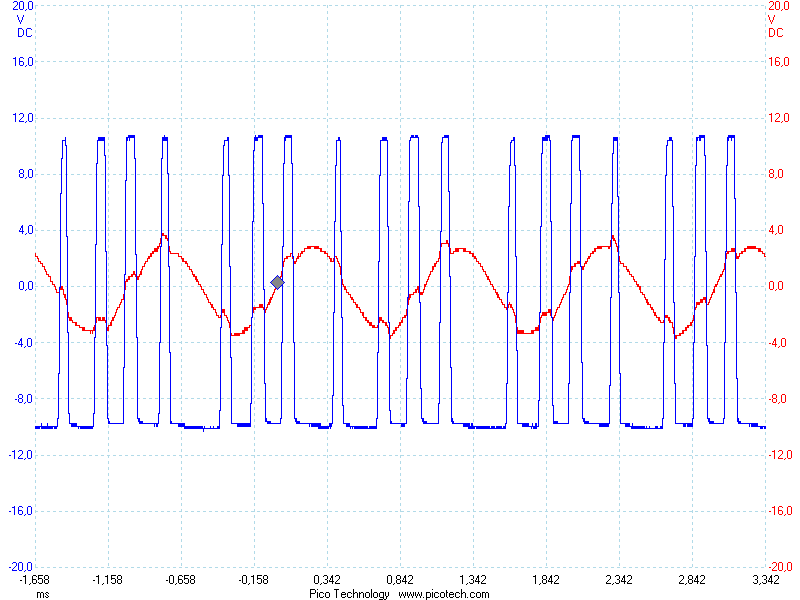

  • Väljundsignaali ja sisendsignaali graafik, kui andsime modulaatori sisendisse 3V amplituudiga 1kHz sagedusega siinussignaali.
    Joonis
    2. Väljund- ja sisendsignaali graafik
  • Ühendasime taimeritest 555 koosneva PWM modulaatori sisendiga ostsilloskoobi. Mõõdetsime sisendsignaali amplituud Usis, sagedus fsis ja impulsside täitetegur ksis. Arvutada teoreetiline impulssjada sagedus ning võrrelda mõõdetuga.
    Usis=1.588±0.016V
    fsis=7.191±0.001kHz
    ksis=52.61±0.01
    Signaali
    periood: T=t1+t2=ln
    2(
    R2+2R3)C3
    =ln2(1000+2*10000)*0.01*10-6
    f=1/T=6869.98Hz
    Teoreetiline
    tulemus on lähedane mõõdetud tulemusega.
  • Ühendasime ostsilloskoobi teise sisendi modulaatori väljundiga. Mõõtsime väljundpinge amplituudi Uvälj ja sageduse fvälj ning täiteteguri kvälj.
    Uvälj=5.31±0.01V
    fvälj=7.193±0.004kHz
    kvälj=68.56±0.01
    Sisend -ja
    väljundpinge on ajaliselt omavahel 90 kraadi faasinihkes.
    Pinge
    suurenedes täitetegur väheneb.

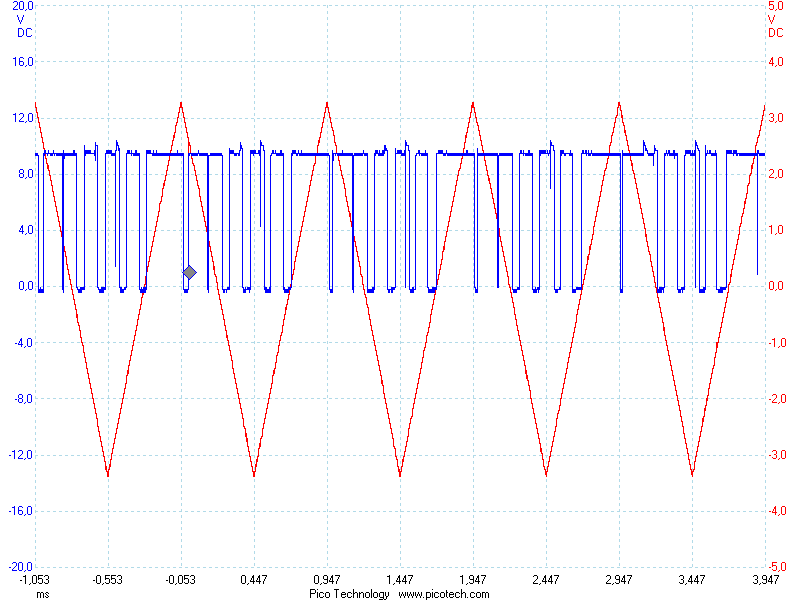

  • Andsime PWM modulaatori sisendisse generaatorist 3,5 V amplituudi ja 500...1000Hz sagedusega siinussignaali.
    Sisend
