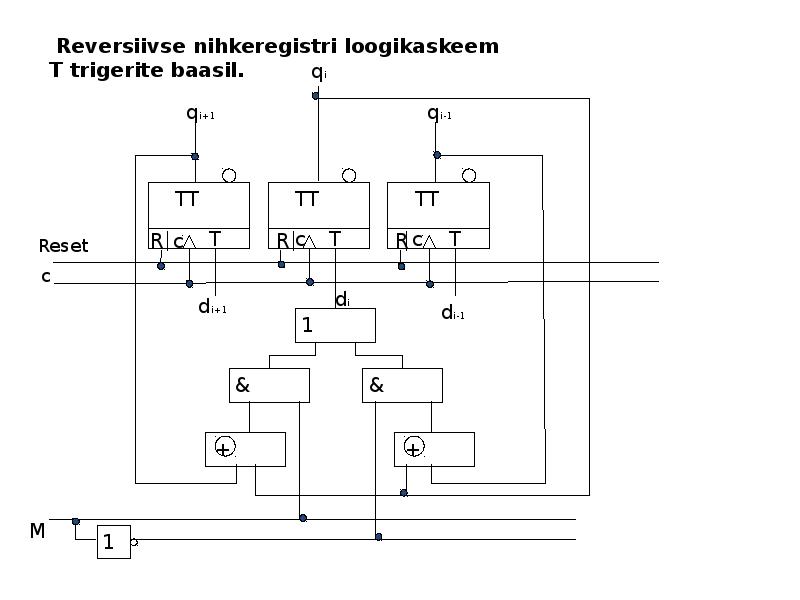

Reverssiivne nihkeregister T trigeri baasil (1)

Sarnased õppematerjalid

2

pdf

Reverssiivse nihkeregistri loogikaskeem paralleellaadimisega nihkeregistri loogikaskeem JK trigerite baasil.

Tallinna Tehnikaülikool INFOTEHNOLOOGIA TEADUSKOND Arvutitehnika instituut Kontrolltöö aines ,,Arvutid I" Tallinn 2012 Reverssiivse nihkeregistri loogikaskeem paralleellaadimisega nihkeregistri loogikaskeem JK trigerite baasil. Kui M=1, on nihe paremale, kui M=0, on nihe vasakule. Kui PL=1, toimub parallleellaadimine välisest sisendist (Di) qi+1 qi qi-1 TT TT TT R C JK R C JK R C JK R C JKi+1 JKi JKi-1

Arvutid i

1

pdf

Reversiivne paralleellaadimisega nihkeregister T-trigerite baasil

Reverssiivne paraleellaadimisega nihkeregister T trigerite baasil. Kui M=1, on nihe paremale, kui M=0, on nihe vasakule. Kui PL=1, toimub parallleellaadimine välisest sisendist (Di) qi+1 qi qi qi-1

Arvutid i

2

doc

I Kt nihkeregistri skeem

Tallinna Tehnikaülikool INFOTEHNOLOOGIA TEADUSKOND Arvutitehnika instituut Kontrolltöö aines ,,Arvutid I" x Tallinn 2012 Ülesanne Koostage reverssiivse paralleel laadimisega vasakule nihutava nihkeregistri loogikaskeem T trigerite baasil. Lahendus Reversiivne vasakule nihutav ­ kui M=1 nihutab vasakule. Paralleel laadimisega ­ kui PL=1 siis Di=>qi, kus Di on algväärtus

Arvutid i

8

docx

Vasakule nihutava paralleel laadimidega nihkeregistri loogikaskeem JK trigerite baasil.

Tallinna Tehnikaülikool Arvutid I KAUGÕPE 1.kodutöö Jelizaveta Vavilkina Mat.nr. 124226 Rühm: IASB Ülesanne: Koostada vasakule nihutava paralleel laadimidega nihkeregistri loogikaskeem JK trigerite baasil. Esmane skeem näeb välja: Funktsiooni sõltuvus: J(i)=f(PL, di, qi-1, Ki ) Tõeväärtustabel J(i) väärus sõltub q(i) nihest ja K(i) väärtusest Karnaugh kaart vastavalt tõeväärtustabelile: J(i) = PL q(i-1) K(i) + PL d(i) q(i-1) + PL d(i) q(i) q(i-1) + + PL d(i) q(i) + PL q(i) q(i-1) + PL q(i) q(i-1) K(i) = = PL q(i-1) ( K(i) + d(i) + q(i) ) + PL q(i) (d(i) + K(i) + q(i-1) ) Skeem vastavalt valemile:

Arvutid

2

doc

Arvutid I

Tallinna Tehnikaülikool Arvuti I kontrolltöö reversiivse nihkeregistri loogikaskeem T trigerite baasil Tallinn 2009 Reversiivne nihkerigister T-trigeri(ehk loendustriger) baasil. Juht sisend M määrab nihke suuna. M=1 nihe paremale ja M=0 nihe vasakule. C on sünkroniseerimis sisend.
