TALLINNA TEHNIKAÜLIKOOL


Mikrolainetehnika õppetool
Laboratoorse töö nr 2 „Mikroribaliinidel ribafilter“
ARUANNE
Täitjad:
Juhendaja : Andres Laidvee
Töö tehtud: 13.03.2014
Aruanne esitatud ………………………………………..
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri )
  • Teoreetilised alused
    Mikroribaliinide süsteemides kasutatakse külgsidestusega ribafiltreid. Kuna filtrite parameetrite arvutamine on tülikas ülesanne, siis tihti on kasutusel ka optimeerimine, ehk siis filtri parameetrite muutmine simuleerimispaketis ja ette antud karakteristiku saavutamine.
  • Töö eesmärk
    Simuleerida ja optimeerida etteantud kesksagedusega külgsidestusega ribafilter.
  • Töövahendid
    RF simuleerimisprogramm SerenadeSV 8.5.0.1 (+ Patch)
  • Töö käik
  • Tutvusime simuleerimisprogrammi võimalustega.
  • Tegime uue projekti ja koostasime juhendis oleva põhimõttelise simuleerimisskeemi:
    Joonis 1. Põhimõtteline filtri simuleerimisskeem juhendist

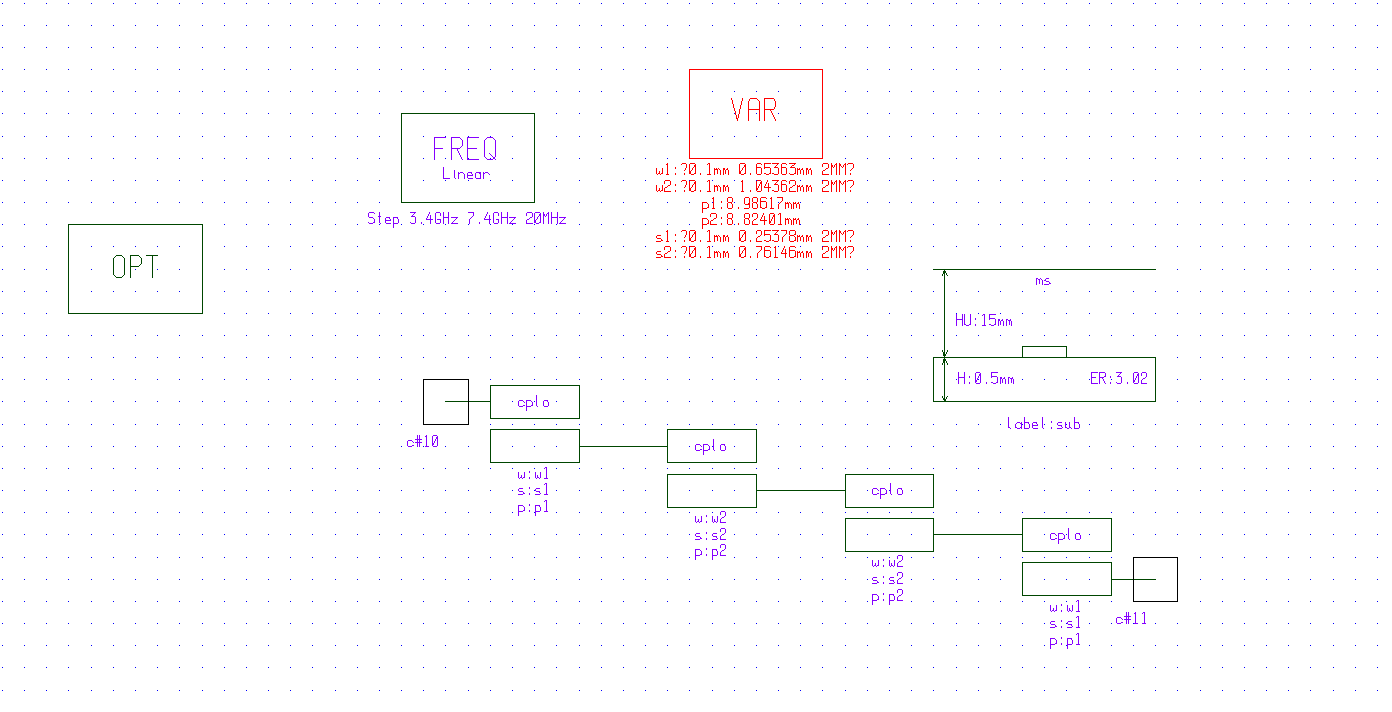

    Programmis Serenade SV skeem näeb välja järgmiselt:
    Joonis 2. Koostatud sobitusskeem
  • Valitud sagedus oli meil 5,4 GHz. Avasime TRLi ja selle abil leidsime algparameetrid filtri jaoks elektrilise pikkuse λ/4 juures.
    Siis hakkame filtrit optimeerima.
    Joonis 3. Optimeerimise eesmärgid sõltuvalt sagedusest.
    Optimeerimise tegime järgmiselt:
    Algselt panin RANDOM funktsiooni otsida sobivad parameetrid, 300 iteratsiooni käigus.
    Seejärel mitu korda tegin GRADIENT funktsiooniga uuringuid , 10 iteratsiooni.
    Sai selgeks, et midagi oli valesti.
    Parameetrid
    Väärtus (mm)
    P1
    8,9896
    P2
    8,824
    S1
    0,2537
    S2
    0,7614
    W1
    0,6536
    W2
    1,04362
    Tabel 1. Lõplike filtri parameetrite väärtused

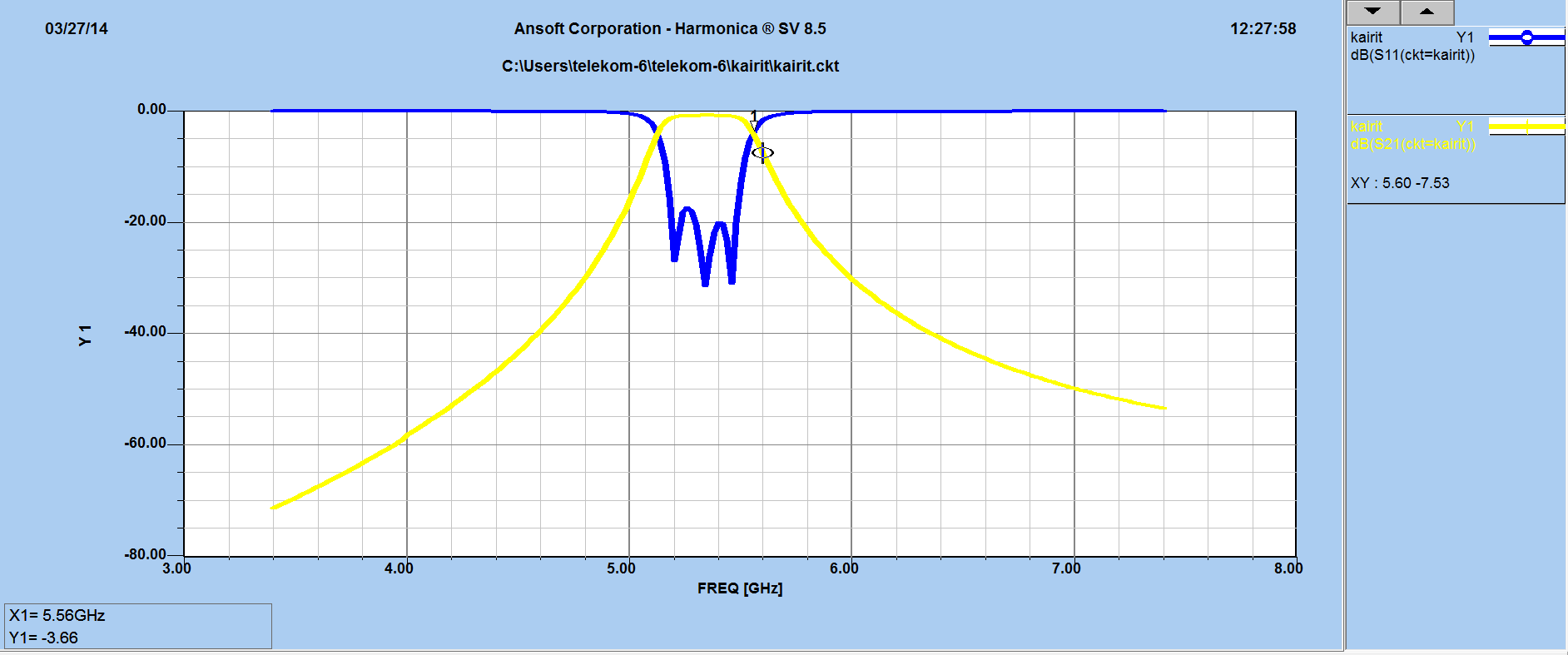

    Lõpuks saime järgmise ülekandekarakteristiku.
    Joonis 4. Optimeeritud filtri ülekandekarakteristik (ASK).
    5. Kokkuvõte
    Töö on tehtud, vajalikud tulemused on enam – vähem saavutatud ja langevad kokku maskiga. Ebatäpsus on tingitud sellega, et meil oli võimalus valida – kas kitsendada pääsuriba ja teha filtri järsemaks (Tšebõševi filtri järgi montaažtehnikas) või siis jätta nii nagu ta on ja kaotada natukene ASK sumbuvuses. Nii et valik on kas lubada S11 ja S21 lainetused pääsuribas, mis kõiguvad vahemikus ± 3 dB või siis pöörata tähelepanu pääsuribale. Praktikas esimese filtri järgi võib panna ka teise filtri, mis signaali võimendaks. Teine filter võiks olla projekteeritud niimoodi, et ta lõikaks ära harmoonikud ja summutaks ebavajalikud elemendid.
    6. Vastused küsimustele
  • Milliseid filtri tüüpe võib eristada?
    Võib eristada üsna palju filtri tüüpe, kuid ma eristan praegu kahte liiki: aktiivfiltrid ja passiivfiltrid. Aktiivfiltrid on need, kus kasutatakse aktiivelemente (näiteks, transistoreid).
  • Milleks kasutatakse optimeerimist? Erinevad meetodid?
    Optimeerimine kasutatakse juhul kui arvutamine ei ole kasulik või on liiga tülikas. Optimeerimiseks nimetatakse programmi abil väärtuste sobitamist. On mitu varianti, kuidas saab optimeerida – antud töös ma kasutasin RANDOM (ehk siis juhusliku) ja GRADIENT (teiste sõnadega, “targa” variandi , mis kasutab gradient funktsiooni).
  • Veakfunktsiooni teavitus
    Veafunktsioon on väärtuste erinevuse funktsioon. Kõige tuntum variant on vähimruutude meetod.
  • Lineaarne simuleerimine/mittlineaarne simuleerimine?
    Lineaarset simuleerimist kasutatakse siis, kui skeem (või selle aseskeem) on lineaarne, ehk siis ei sisalda mittelineaarseid elemente (sh dioodid jne). Mittelineaarset simuleerimist kasutatakse kõikidel teistel variantidel.
  • Koond – ja hajusparameetritega süsteemid?
    Koondsüsteeme kasutatakse, kui on vaja optimaalselt hõivata antud diapasooni. Hajusparameetritega süsteeme kasutatakse kui on vaja kiirelt ja võimalusel odavalt edastada infot.
  • Sobituse eesmärk?
    Sobituse eesmärk on maksimaalselt võita energias. Teiste sõnadega, maksimaalse kasumiga kasutada ülekandeliini.
