KOLMEFAASILISED AHELAD Variant A. TARVITI TÄHTLÜLITUS (0)

Üliõpilased:
KAKB-61
Töö
Tehtud
Matrikli nr
3.töörühm
Aruanne on
Esitatud 19.05.2015
Juhendaja Viktor Bolgov
Elektrotehnika
Töö nr. 3
KOLMEFAASILISED AHELAD

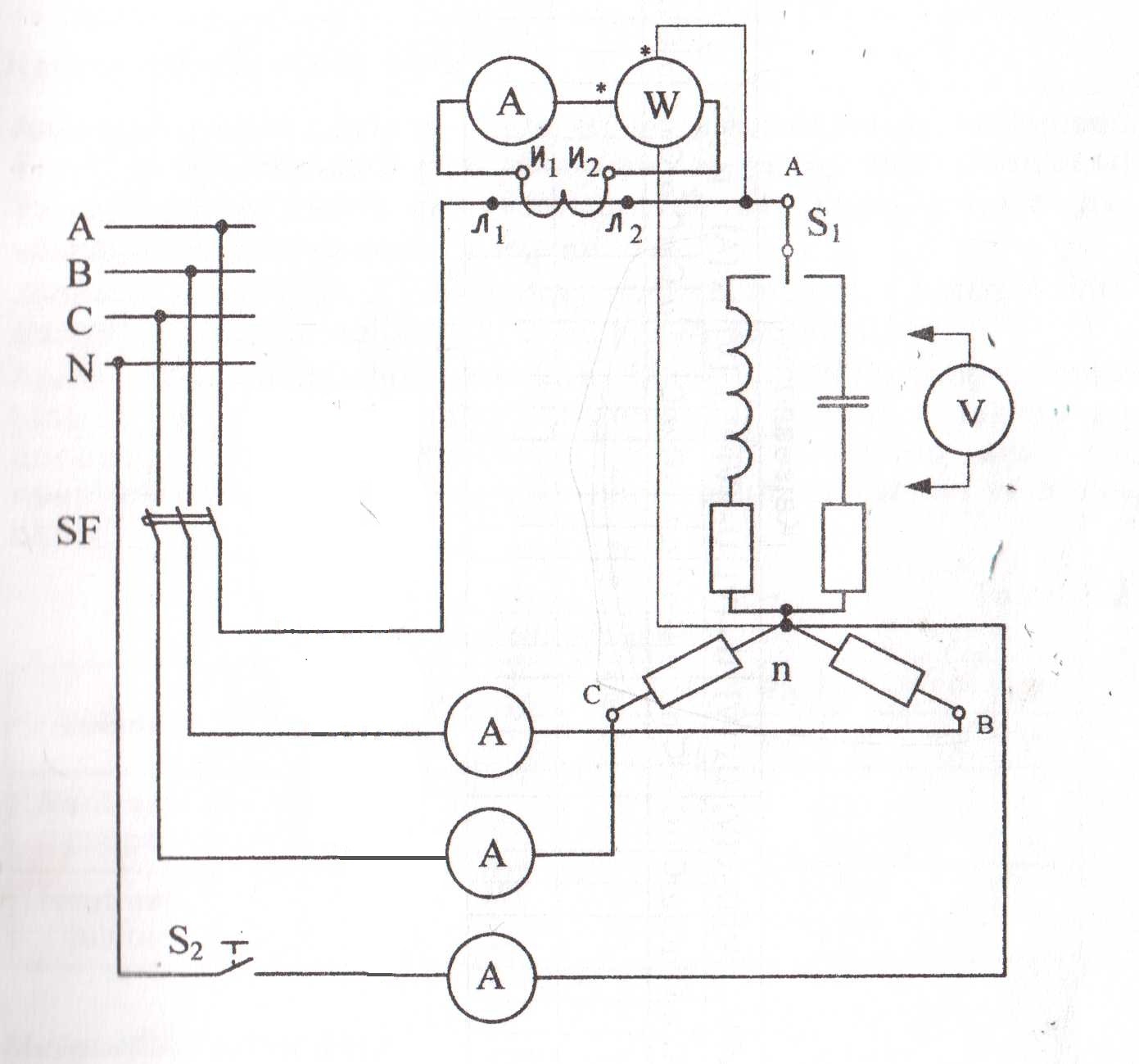

Variant A. TARVITI TÄHTLÜLITUS
Tabel 1 Katseandmed
Lülitus
UAB [V]
UBC [V]
UCA [V]
C
αC
C
αC
C
αC
Naturaal - juhiga
117
300/150
234
115
300/150
230
118
300/150
236
Naturaal- juhita
117
300/150
234
115
300/150
230
118
300/150
236
UA [V]
UB [V]
UC [V]
UNn [V]
C
αC
C
αC
C
αC
C
αC
138
150/150
138
132
150/150
132
132
150/150
132
0
150/150
0
146
150/150
146
81
300/150
162
100
150/150
100
74
75/150
37
IA [A]
IB [A]
IC [A]
IN [A]
C
αC
C
αC
C
αC
C
αC
66
(2,5/100)*(5/5)
1,65
64
2,5/100
1,6
74
2,5/100
1,85
65
2/100
1,3
71
(2,5/100)*(5/5)
1,775
79
2,5/100
1,975
56
2,5/100
1,4
0
2/100
0
PA [W]
C
αC
70
[(150*2,5)/150]*(5/5)
175
80
[(150*2,5)/150]*(5/5)
200
Katseandmete töötlemine

• 𝑃=𝑈𝐼𝑐𝑜𝑠𝜑


•


•


•


•


•


•


•


•


Tabel 2. Arvutuslikud tulemused
[°]
[Ω]
[Ω]
[Ω]
[Ω]
[Ω]
[W]
[W]
[W]
Neutraaljuhiga
39,8
83,64
64,28
53,51
82,50
71,35
211,2
244,2
630,4
Neutraaljuhita
39,5
82,25
63,48
52,30
82,03
71,43
319,95
140
659,95
Vektordiagramm
Neutraaljuhiga:
Neutraaljuhita:
Katse kokkuvõte
Antud töös saadud tulemused saab kontrollida tähtlülituse puhul olevate valemitega :
Näiteks võttes, et Ua=138V, siis . Katseliselt tuli Uab=234V. Katselise ja teoreetilise tulemuse erinevus seisneb selles, et teoreetilise tulemuse puhul eeldatakse, et juhtmed on ideaalsed. Neutraaljuhiga katse korral tuli mõõdetuna ning ka vektordiagrammilt sama tulemus . Neutraaljuhita katse korral tuli mõõdetuna
ja vektordiagrammilt . Vektordiagrammil saadud
on mõõdetud
1,78% väiksem. Erinevuse põhjuseks võib tuleneda sellest, et vektordiagrammi käsitsi joonistamisel võivad tulla sisse väikesed ebatäpsused. Seega saab öelda, et mõõteriistad on siiski piisavalt täpsed, et nendega katseid sooritada .
Faaside B ja C arvutuslikud takistused erinevad kahes katses, sest katsete käigus toimusid katseseadmete soojenemine, mistõttu muutus ka nende takistus.
Neutraaljuhtme katkemine võib olla ohtlik, kuna ebaühtlasel koormusel võib põhjustada faasivoolude ja- pingete muutumist. Sellega võib kaasneda ühes faasi potensiaalilangu vähenemine ning teises faasis potensiaalilangu suurenemine.
