Kodutöö aines "Keevitus ja keeviskonstruktsioonid" MXX0060 (0)

Tallinna Tehnikaülikool








MXX0060
Kodutöö aines „ Keevitus  ja keeviskonstruktsioonid“




Koostas: nepheloco
MATB-43
Õppejõud: Andres Laansoo









Tallinn 2013
1.
Terase MAG keevitus ( pakett  MSG CO)
Liite tüüp

BW;
Materjali paksus
10 mm;
Terase mark
St4ps;
Nõutavad liite
meh. omadused
J2 = 27 J; A>14%.

Keevitusparameetrid ja muu info:









Joonis 1.1

Keevituse ristlõige:









Joonis 1.2

Kuna läbikeevituvus ei ole piisav (penetration depth = 6,5 mm; t = 10 mm), siis tuleb
keevitada mõlemalt poolt.


Termomõjutsooni omadused:










Joonis 1.3











Joonis 1.4


Liite mehaanilised omadused on tagatud (J2 = 43J, A = 19%).

t8/5 = 7 s;

Termomõju tsooni struktuur  - 51% beiniit, 29%  martensiit , 19%  ferriit + perliit . Suur

külmpragude tekke tõenäosus. Vältimiseks soovitatav ettekuumutus, jahtumisaja

suurendamiseks.

2.
Erinevatest terastest (süsinikteras + kõrglegeerteras) liite keevitusmaterjali valik
Schaeffleri diagrammi  abil (pakett Consel Elga )

Põhimetall 1:
1C35;
Põhimetall 2:
Remanit 4306;
Keevitusprotsess:
GMAW.

Schaeffleri diagramm:









Joonis 2.1


Antud põhimetallide ning 70/15/15 ( lisametall /põhimetall.1/põhimetall.2) dilution
korral sobis Elga tootevalikust vaid Cromamig  Duplex  (C – 0,015%; Si – 0,4%; Mn –
1,8%; P – 0,02%; S – 0,005%; Cr – 22,5%; Ni – 9%), mis tagab soodsa keevismetalli
koostise.
Dilutioni mõiste – segunemisaste, legeerimisaste, põhimetallide ja elektroodist tuleva
materjali suhe [Schaeffleri diagrammil graafiliselt lahendades sirge 1-2 ja C-W
lõikepunkti asukoht määratakse põhimetallide suhte järgi (kui keevismetallis on
mõlema suhe võrdne (15/15), siis asub see sirge keskpunktis, ebavõrdse jaotuse korral
väiksema osakaaluga punkti pool), keevismetalli punkt asub lõikepunktist 0,7 pikkuse
kaugusel (70% lisametalli)

(Diagrammil on näidatud põhimetallide ja  keevitustraadi koostised. On soovitatav, et
keevismetalli struktuur jääks diagrammi keskel asetseva kujundi piiresse.)



Diagrammil asetsevad mittesoovitatavad keevismetalli struktuuri alad:

Austeniit  (austenite) – suur kuumpragude tekkimise tõenäosus. Vältida
puhtakujulist austeniitstruktuuri, eelistada struktuuris 5-12 % ferriiti.

Ferriit (ferrite) –  tera  kasv ja löögisitkuse vähenemine.

Martensiit – suur külmpragude tekkimise tõenäosus.

Roostevaba  terasest keevituse järeltöötlemisel eemaldada õmblusel ning vahetul
kõrvalalal olev oksiidikiht  (väljapõlemisest tingitud madal Cr-sisaldus soosib
korrosiooni teket) roostevabast terasest traatharjaga, jugatöötlusega ja töödelda
spetsiaalse 15-20%  HNO3  pastaga, sellele järgneva jääkide mahapesemisega.
3.
Esialgse  keevitusprotseduuri spetsifikaadi (pWPS) koostamine

Keevitusprotseduuri spetsifikaadi tähis:

Ettevalmistus- ja puhastusmeetod:
WPQR No:





Põhimaterjali tähistus:
Tootja: Fabrikaator OÜ
Keevitusprotsess: 135 (MAG)


Materjali paksus (mm):
Liite ja õmbluse tüüp: BW


Keevisõmbluse asend:

Keevise ettevalmistuse üksikasjad (visandid*)

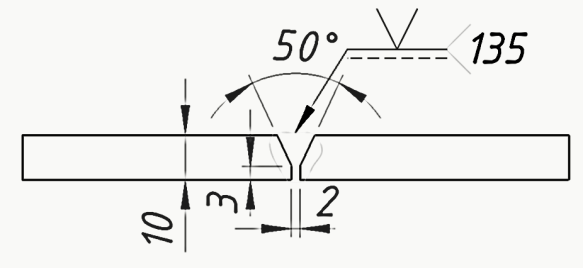

Liite visand
Keevituse järjestus




Keevituse üksikasjad:
Läbim
Lisametalli   Voolutugevus   Pinge
Voolu
Traadi
  Protsess
mõõtmed
Keevituskiirus  Soojussisestus

A
V
liik/polaarsus  etteandekiirus
1
135
1,4
305
29
DC+
6,3 m/min
50 cm/min
1,5 kJ/mm

Keevitusmaterjalide märgistus ja
valmistaja: ESAB Autorod 13.13
Eri  kuumutamine  või kuivatamine:
Muu informatsioon:
Gaas /räbusti tähistus: CO2   kaitsel :
nt. põleti liikumine (läbimi maks laius)




juurel:







Võngutamine:  amplituud , sagedus,






peatumisaeg:
Gaasikulu: 18 l/min
kaitsel:
Impulskeevituse  parameetrid :




juurel:
Voolukontakti kaugus/ detaili kaugus:

Sulamatu elektroodi tüüp/mõõtmed:
Plasmakeevituse parameetrid:
Juuretoe ja juure avamise andmed:
Põleti kaldenurk :
Ettekuumutustemperatuur:
Läbimitevaheline temperatuur:
Järeltermotöötlus:
Ettekuumutuse hoidmistemperatuur:
Keevitusjärgne termotöötlus ja/või
vanandamine : (aeg, temperatuur, meetod,

        kuumutus - ja jahutuskiirused): jahutusaeg t8/5 = 7 s

Koostaja :
nepheloco


13.05.13
4.
Keevituskulude määramine ESAB paketiga „Weldcost“

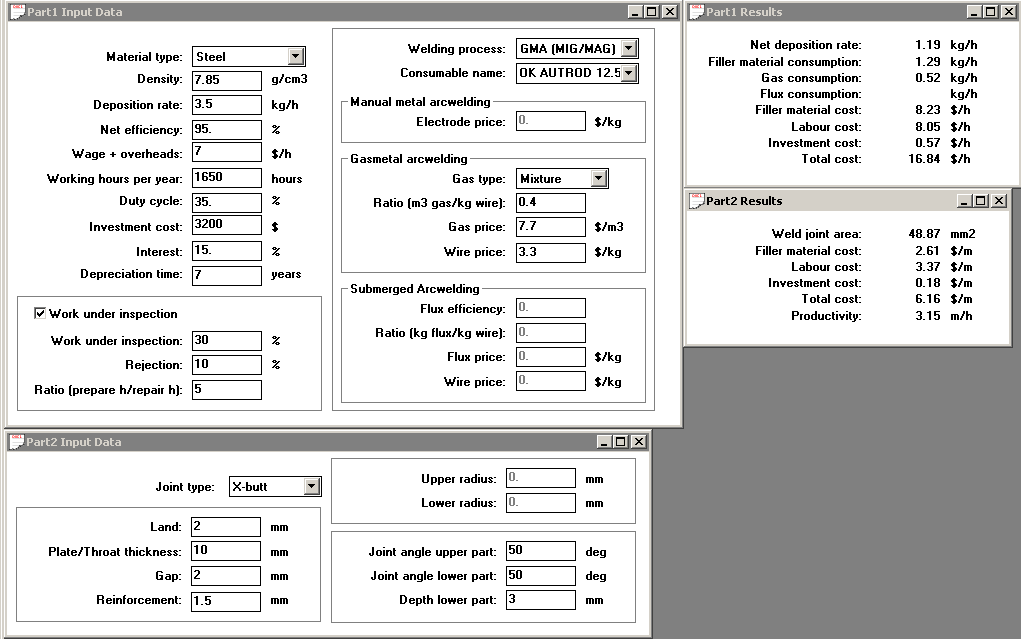

Joonis 4.1


1 meetri keevisõmbluse maksumuse moodustavad punktis 1 toodud keevisõmbluse
ning juhendis antud andmete korral:

42 % materjalikulu

55 % tööjõukulu

3 % kulud investeeringutele.
Kuna keevisõmbluse materjalikulu ei saa drastiliselt muuta ilma kvaliteeti mõjutamata
(odavamad materjalid/kaitsegaas), siis parim viis kulutuste vähendamiseks
tööjõukulude optimeerimine  (tööjõu kvaliteedi (tööjõu hinna), kvaliteedikontrolli ja
muud tegurid).


5.
Ettekuumutustemperatuuri ja soojussisestuse määramine süsinikteraste keevitamisel
(pakett  SSAB  Weldcalc)

Teras:

RAEX 385P;
Keevitusprotsess:
FCAW;
Keevitustraadi Ø:
1,2 mm;
Soojussisestus:
1,3 kJ/mm;
t8/5min:

5 s;
t8/5max:

20 s.

Süsinikekvivalendid:

CE(IIW)
=
0,41;
CET
=
0,31;
CEN
=
0,44;
Pcm

=
0,26.










Joonis 5.1


Joonisel  5.1 on toodud ettekuumutustemperatuurid erinevate süsinikekvivalentide
korral.
Vähendades kombineeritud paksus 30 mm-ni pole ettekuumutus vajalik.

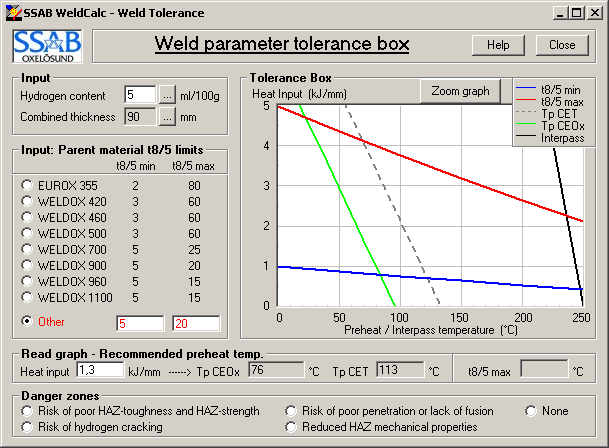

Joonis 5.2


Joonte selgitus  (soojussisestuse ja ettekuumutustemperatuuri suhe):

üle punase joone – termomõju tsoonis väike löögisitkus ja/või tugevus

alla rohelinse – vesinikpragude oht

alla sinise – mittepiisav läbikeevitus, liiga madal keevitusenergia

üle musta – termomõju tsoonis madalad mehaanilised omadused liigsest

soojussisestuse tõttu

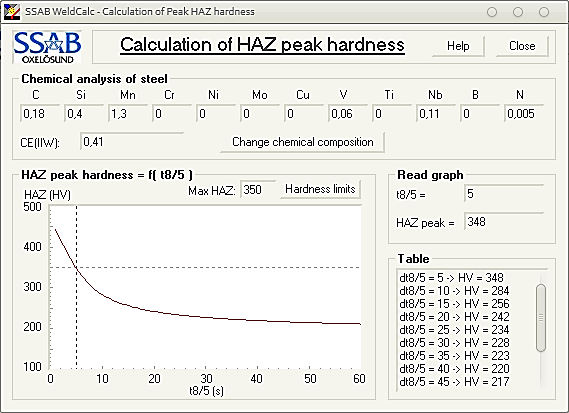

Alates t8/5 = 5 s on termomõju tsoonis kõvadus alla 350 HV.
