KAITSELÜLITITE KATSETAMINE (0)

Tallinna Tehnikaülikool
Elektriajamite ja jõuelektroonika instituut
Üliõpilased:
Õpperühm:
Töö tehtud ( kuup .):


17.3.2008

Juhendaja:
Töö esitatud (kuup.):
               R.Teemets
30.04.2008
AAR3340  Elektriaparaadid
Töö nr: 1
KAITSELÜLITITE KATSETAMINE
Töö eesmärk:
Kasutatud seadised:
Tutvuda
tänapäeva
elumajades  ABB kaitseaparaatide stend, C, K, D, Z tüüpi 6
kasutatavate
kaitseaparaatidega,  amprise nimivooluga kaitseaparaadid.
nende  ehituse,  tööpõhimõtete  ja
kasutamisvõimalustega.
Anda
ettekujutus  elektriskeemidest  ning
elektrilisest  montaažist  ning  uurida
katseliselt
kaitseaparaatidega
elektrilisi parameetreid.


1. Katsetulemused :

C- ja K-tüüpi kaitselülitite katsetulemused.

C6
K6

Aeg, t  Rakendumisvool, I  Nimivoolukordsus  Aeg, t  Rakendumisvool, I  Nimivoolukordsus
. ro
55,13
11,4
1,8
55,29
10,4
1,8
ko
g
17,56
18,6
3,0
10,04
22,6
3,8
ii
L
9,56
24,4
3,9
6,63
27,8
4,7

is
7,61
30,8
4,9
3,48
46,3
7,8
üh
5,37
36,1
5,8
2,48
51,3
8,7
L
0,04
47,4
7,6
0,12
57,5
9,7
Tabel 1. Mõõtetulemused

C6
K6
Ruumitemperatuur
22º
22º
Kaitselüliti
nimivool
6,24
5,92


Tabel 2. Nimivoolu parandus

C ja K tüüpi kaitselülitite rakendumiskarakteristikud
60
50
40
s ,geasi
C6
m 30
u
d
K6
n
e
k
a
R 20
10
0
0,0
2,0
4,0
6,0
8,0
10,0
Nimivoolukordsus

Joonis 1. Katsetulemuste põhjal saadud rakendumiskarakteristikud.

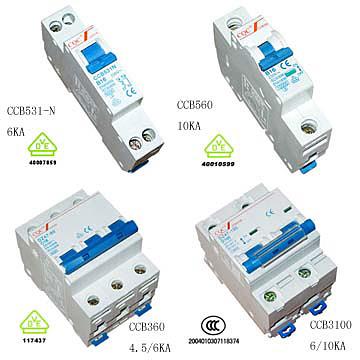

Siia tuleb teie kaitselülitite asi.
Comment  [ID1]: Kaks tabelit ja üks
2
joonis. Lisaks lisage oma järeldused ka
järeldustesse või kui jutt on sama, siis lisage
kaitselülitite tüübid.  Tabelid  3 ja 4 ning
joonis 2.
6
4
4
3
6
1
5

Joonis 3. Minikaitselüliti põhimõtteskeem. 1 – elektromagnetvabasti  mähis ; 2 – lüliti,
3 –  bimetall  kontakt, mis reageerib temperatuurile; 4 – kontaktid; 5 – kaarekustutuskamber(jooniselt
puudu); 6 – ühendusklemmid.

Selektiivsus – selektiivsuse all mõistetakse seda, kui kaitselüliti lülitab välja selle tarbija
toitegrupi,  mis  on  rikkis.   Teisisõnu ,  lülitub  välja  see  kaitselüliti,  mis  on  rikkis  tarbijale
kõige  lähemal.  Selektiivsus  tagatakse  sellega,  kui  nt  peakaitselülitil  on  väike   viide   peal
s.t.  seda,  et  kui  vool  on  juba  sellel  piirimail,  kus  kaitselüliti  peaks  rakenduma,  siis  ta
ootab natuke enne kui rakendub, et anda aega sellel kaitselülitil rakenduda, mis on rikkis
tarbijale  kõige  lähemal.  Täielik  selektiivsus  on  tagatud  juhul,  kui  selektiivsele
kaitselülitile  järgneb  mitteselektiivne  seade.  Osaline  selektiivsus,  kui  selektiivseid
seadmeid on rohkem kui üks järjestikku.

Millist  tüüpi  selektiivsusest  võime  rääkida  rikkevoolukaitselülitite  puhul?  Mis  tüüpi
selektiivsusega on katsestendis tegemist? Hinnata stendi kaitselülitite rakendumist.

N
L
3
T
R
2
1

Joonis 4. Rikkevoolukaitselüliti põhimõtteskeem. 1 – elektromagnetvabasti mähis.
2 – voolutrafo  laadne  seade, mis mõõdab voolu, tavaolukorras on voolu summa null,
kui kuskil tekib leke, siis voolutrafoga tekitatakse vool ka el.magnetvabasti mähises,
mille mõjul RVK rakendub. 3 – lülitushoob. T – testnupp. R – takisti ahelas, et vähendada
voolu.

JÄRELDUSED:
Võrreldes saadud  tunnusjooni standardsetega, siis  näeme, et  mõningad  lahknevused on.
C-tüüpi  kaitselüliti  peaks  tegelikkuses  6  kordse  nimivoolu  juures  kiiremini  rakenduma.
Samuti  tulenevalt juhendis toodud  trafode pingete ja voolude suhte joonise ebatäpsusest
ei  saanud  me  antud  katses  üle  ühe  lühiskatse,  kuna  valitud  pingetel  ei  saavutatud  meie
poolt soovitud voolu. Antud kaitselülitite puhul  saime  kummagi puhul 1 lühiskatse. Selle
ühe lühiskatse lahutas kaitselüliti edukalt. Ajavahemiku täpsuses ei saa kindel olla, kuna
mõõteseade  võis  eksida,  sellegi  poolest  on  0,04  sekundit  päris  lühike  aeg  lühise
lahutamiseks.  Rakendumiskarakteristikuid  ei  saa  päris  sellise  kujuga  kui  on  toodud
standardses, kuna mastaapide erinevus on niivõrd suur, sellegi poolest peaks antud joonis
küllalt hea ülevaate andma kaitselüliti rakendumises.
