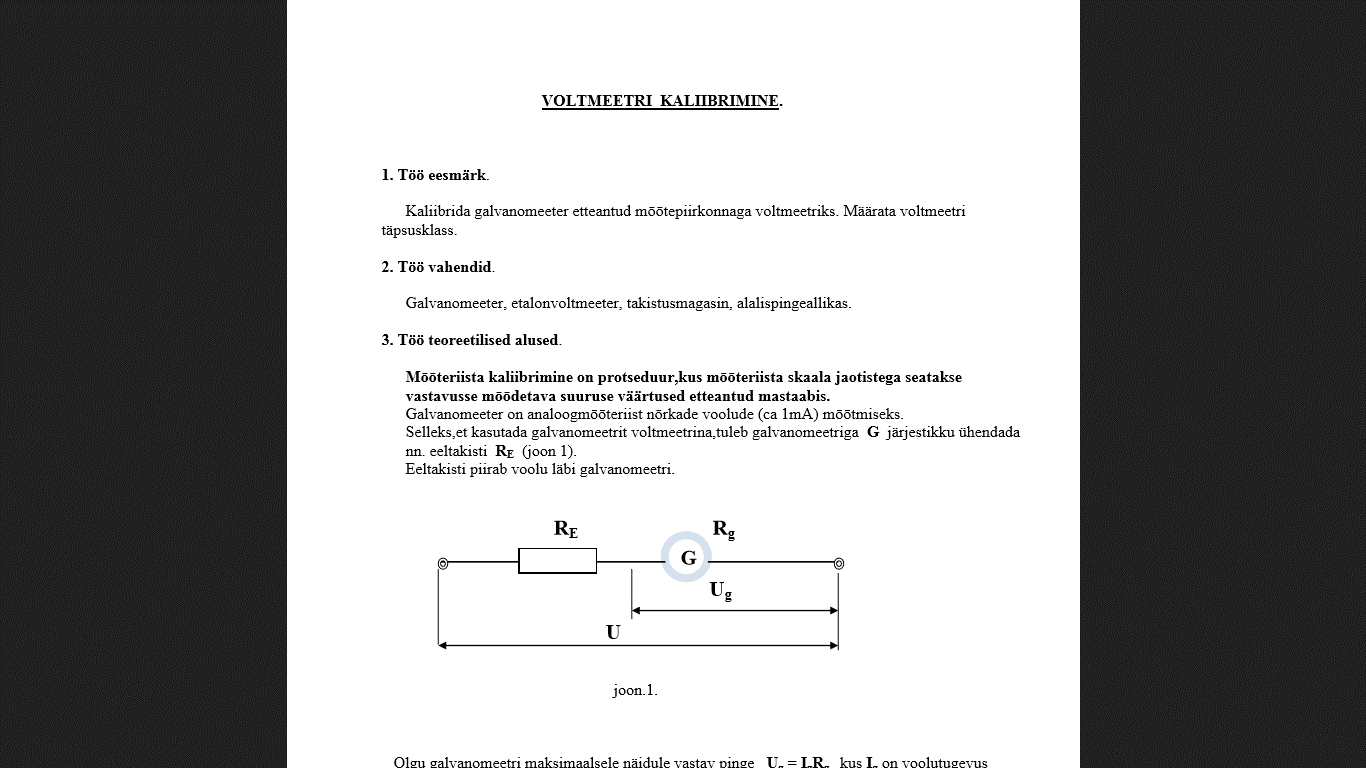

VOLTMEETRI KALIIBRIMINE.
1. Töö eesmärk.
Kaliibrida galvanomeeter etteantud mõõte piirkonnaga voltmeetriks. Määrata voltmeetri täpsusklass.
2. Töö vahendid.
Galvanomeeter, etalonvoltmeeter, takistusmagasin, alalispingeallikas.
3. Töö teoreetilised alused.
Mõõteriista kaliibrimine on protseduur , kus mõõteriista skaala jaotistega seatakse vastavusse mõõdetava suuruse väärtused etteantud mastaabis. Galvanomeeter on analoogmōōteriist nõrkade voolude (ca 1mA) mõõtmiseks. Selleks, et kasutada galvanomeetrit voltmeetrina, tuleb galvanomeetriga G järjestikku ühendada nn. eeltakisti
(joon 1). Eeltakisti piirab voolu läbi galvanomeetri.
joon.1.
Olgu galvanomeetri maksimaalsele näidule vastav pinge Ug = IgRg, kus Ig on voolutugevus galvanomeetris ja Rg galvanomeetri sisetakistus.
Galvanomeetrist on vaja teha voltmeeter mõõte piirkonnaga U.
Galvanomeetrit ja eeltakistit läbib üks ja seesama voolutugevus Ig.
Avaldame siit eeltakisti väärtuse
Tähistame U/Ug = n , saame
= Rg(n – 1)
Järelikult galvanomeetri mõõte piirkonna suurendamiseks n korda on vaja, et kasutatava eeltakisti takistus oleks n - 1 korda suurem galvanomeetri sisetakistusest
4. Töö käik.
1. Vastavalt juhendajalt saadud kaliibritavale pingele U arvutage eeltakisti
ja valige see takistusmagasinil (tavaliselt on vajalik eeltakistus juba takistusmagasinil peale pandud).
2. Reguleerige etalonvoltmeetri näit pingele U .
3. Kui galvanomeetri osuti ei asetu viimasele jaotisele, siis tuleb täpsustada eeltakisti suurust
katseliselt.
4. Leidke kaliibritava galvanomeetri 10-le erinevale skaalajaotisele vastavad etalonvoltmeetri näidud kahel korral: pinge monotoonselt kasvades 0-lt U-le ja monotoonselt kahanedes Ult 0-le.Jälgige,et galvanomeetri osuti liiguks valitud jaotisele ühelt poolt.
Mõõte tulemused kanda tabelisse.
Jrk.nr.
Galvanomeetri jaotised
, V
kasvades
, V
kahanedes
V
1.
10
0,866
0,872
0,006
2.
20
1,830
1,849
0,019
3.
30
2,818
2,833
0,015
4.
40
3,813
3,816
0,003
5.
50
4,778
4,79
0,012
6.
60
5,76
5,76
0
7.
70
6,74
6,75
0,001
8.
80
7,72
7,72
0
9.
90
8,68
8,68
0
10.
100
9,65
9,66
0,001
5. Leiame saadud voltmeetri põhiviga U.
Põhiviga ∆U = ∆Ue + ∆ + 1/2 ∆Uv (V)
kus: ∆Ue - etalon voltmeetri abs. viga.
∆U1 - kaliibritava galvanomeetri lugemi viga(võetakse pool jaotise väärtusest).
∆Uv - variatsiooni leiame tabelist.
∆Ue = 0,01 V
∆= 0,05 V
U = 9,655 V
∆U= 0,01+0,05+1/2*= 0,0633 V
6. Arvutame taandatud viga.
7. Arvutame kaliibritava voltmeetri täpsusklass.
Täpsusklass = ·100 %= 0,7%
Järeldus:
Kaliibritava voltmeetri täpsusklassi arvutamisel saime sellist arvu- 0,7%, mis tähendab et antud voltmeeter on küllaltki täpne ja tema viga pinge mõõtmisel on suhteliselt väike.
