Valmista ise multimeeter (0)

Trükkplaadi valmistamine ja katsetamine

Sissejuhatus 3
Digital LCD Voltmeter Kit K2651 4
4
CNC Trükkplaadi puurimine 7
Jootmine 10
Kokkuvõte 11

Sissejuhatus

Praktika eesmärgiks on projekteerida Multisimis skeem, siis see ülekanda Ultibordi. Skeem tuli välja printida läbipaistvale kilele. Seejärel tuli skeem kanda skeemiplaadile.

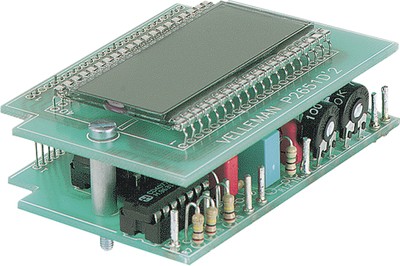

Digital LCD Voltmeter Kit K2651

Skeemiks on Digitalmeeter LCD ekraani ja valitava  skaalaga  (200 mV või 2 V). Täiendades sobiva anduriga saab seda kasutada termomeetrina, kuid loomulikult saab seda kasutada ka volt- või ampermeetrina. Skeemi saab panna tööle kas 9v akuga või siis alaldiga 8-15v­.

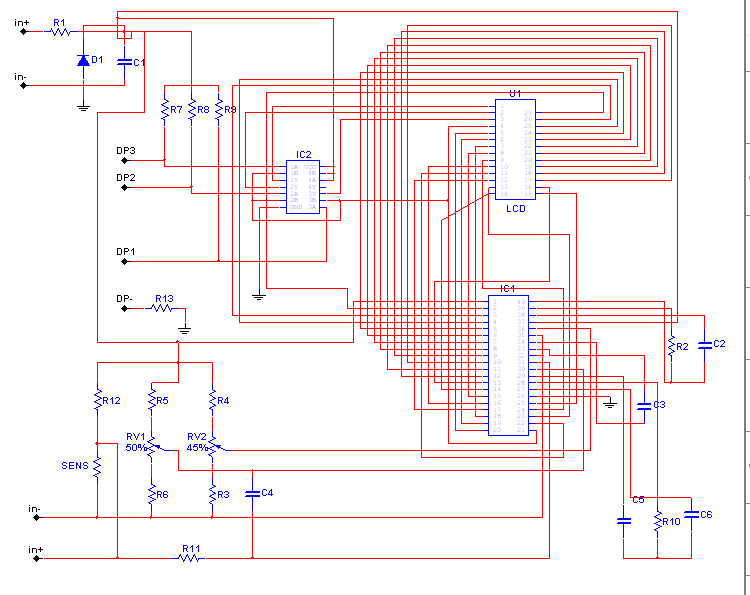

Kõigepealt tuli teha elektriline skeem Multisimis 11.0

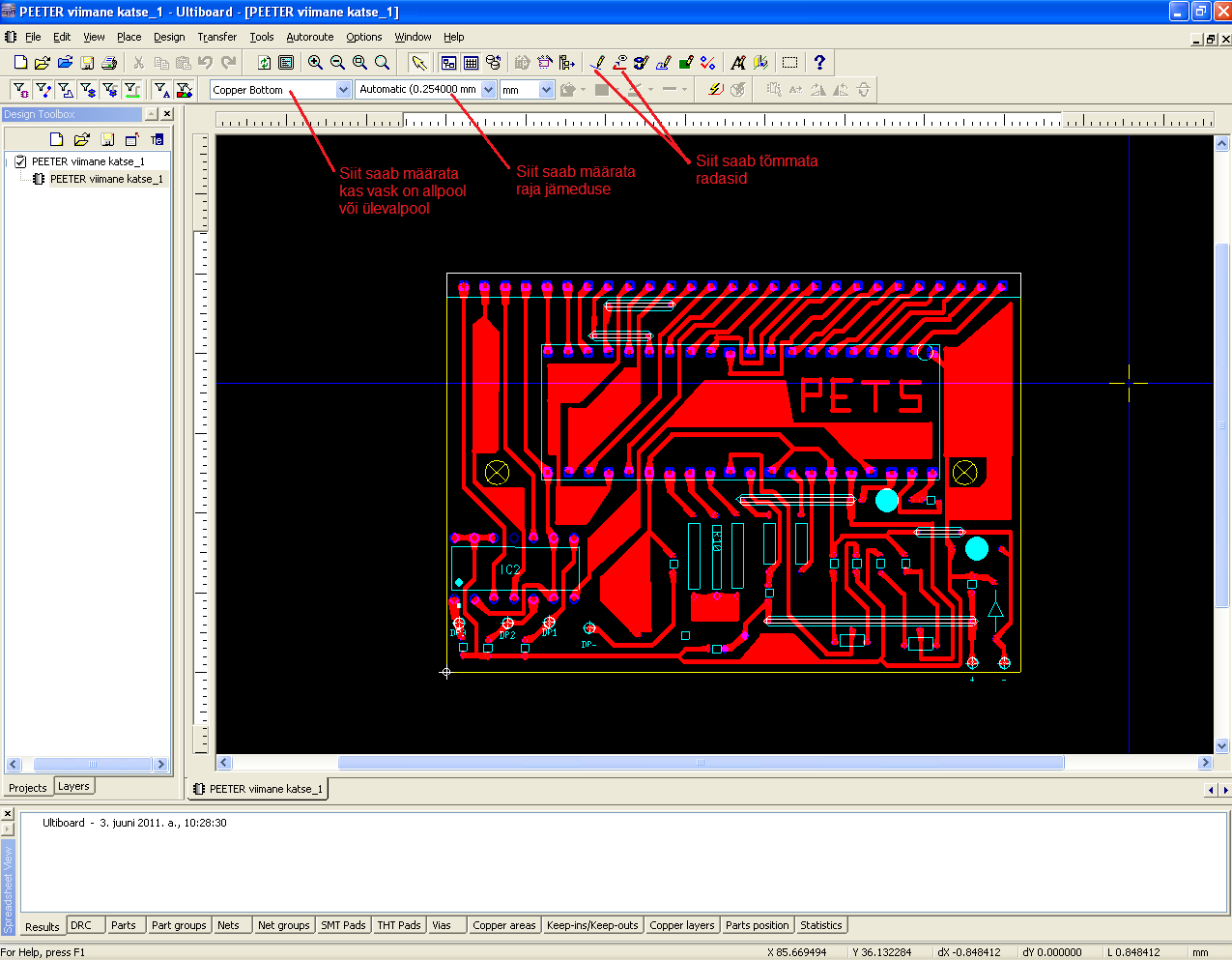

Kui skeem valmis tuli see kanda Ultibordi ja teha õiged footprindid ja vedada rajad . Kui sobivat footprinti ei leia siis tuleb teha uus footprint vastavalt enda vajadustele.
Kui Ultibordis on kõik valmis tuleb välja printida skeem kilele.(Pilt on illustreeriv)
Järgmisek ülesandeks oli panna kile trükkplaadipeale ja asetada UV valguse alla täpselt 20 minutiks, kui aga hoida kauem võib uv valgus rikkuda ära peenikesed rajad. Kui UV valguse all on ära hoitud 20 minutit tuleb trükkplaat panna ilmutisse ning hoida teda 20 sekundit kohapeal ja peale seda hakata liigutama ilmuti sees edasi ja tagasi.
Ilmuti
Kui skeem sai ära ilmutatud tuleb trükkplaat ära pesta puhta veega.
Söövitusaine tuleb lasta 50’-60’ kraadi juurde ja seejärel tuleb trükkplaat hoolikalt liigutada söövitusaine sees edasi tagasi.

CNC Trükkplaadi puurimine

Kõigepealt tuleb avada programm Ultibord seal tuleb valida FILE-EXPORT-NCDRILL
G74 Z2 B4
M10 O6.1
X65.02Y25.00
X6.35
X64.63Y48.48
X15.23
X12.63
X10.03
X7.43
X4.83
X2.23
X23.03
X20.43
X17.83
X25.63
X28.23
X30.83
X33.43
X36.03
X38.63
X41.23
X43.83
X46.43
X49.03
X51.63
X54.23
X56.83
X59.43
X62.03
X67.23
X69.83
X63.48Y15.45
X69.57
X24.22Y4.55
X15.32Y25.06
X12.78
X20.40
X17.86
X22.94
X28.02
X25.48
X30.56
X15.32Y40.06
X12.78
X22.94
X17.86
X20.40
X30.56
X25.48
X28.02
X48.34Y25.06
X40.72
X35.64
X33.10
X38.18
X43.26
X45.80
X55.96
X50.88
X53.42
X58.50
X61.04
X48.34Y40.06
X40.72
X35.64
X33.10
X38.18
X43.26
X45.80
X55.96
X50.88
X53.42
X58.50
X61.04
X2.12Y4.12
Y2.12
X5.20Y4.00
Y2.00
X9.90Y4.00
Y2.00
X31.05Y9.42
Y19.58
X28.50Y14.50
Y12.50
X48.60Y12.60
Y14.60
X44.55Y12.61
Y19.68
X40.55Y12.61
Y19.68
X36.55Y9.52
Y19.68
X33.93Y9.54
X33.81Y19.55
X40.50Y8.90
Y10.90
X32.92Y2.89
X48.81Y3.68
X51.04Y5.35
X52.87Y3.68
X51.50Y12.60
Y14.60
X54.50Y12.60
Y14.60
X59.53Y5.30
X57.50Y3.27
X61.56
X57.60Y12.60
Y14.60
X52.27Y21.50
X58.36
X59.73
X61.73
X68.87Y4.19
Y11.04
X65.92Y12.00
Y10.00
X59.18Y17.53
X64.52
X40.39Y6.35
X66.04
X20.32Y45.97
X28.19
X18.54Y42.16
X25.40
X37.08Y21.59
X50.80
X65.99Y1.10
X70.01Y1.09
X1.60Y6.10
X12.89Y6.20
X17.93Y5.50
X37.43Y4.55
X34.92Y2.89
X16.00Y9.14
Y16.76
X1.00
X3.50Y16.82
X6.00Y16.76
X8.50
X11.00
X13.50
X8.50Y9.14
X3.50Y9.20
X1.00Y9.14
X6.00Y9.20
X11.00
X13.50Y9.14
X7.70Y6.10
M10 O6.0
G77

Jootmine

Enne jootma hakkamist tuleb trükkplaat pesta ära nitrolahusega.
Kuna me kasutasme kampoliga tina, siis polnud kampolit eraldi vaja.

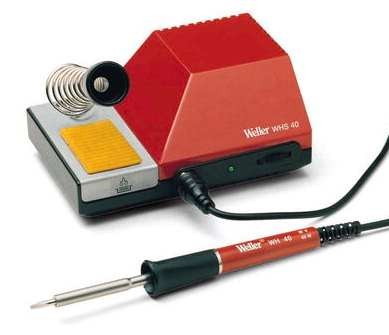

Jootmine toimus enamus ajast 250’ kraadi juures.

Kokkuvõte

Eesmärgi täitmisel tekkisid mõningad vead kuna skeemis valmistamisel ei määranud ära in+ ja in- . Skeemi valmimisel tuli välja, et kui tahad teha sellest termomeetrit, siis tuleb lisada takisti R12 ja R6.
