MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: Kodutöö nr. 6 A-3 Tõmmatud-surutud staatikaga määramatu varras B-1 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 61 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: .05.2012 Algandmedjaülesandepüstitus D = 28 mm - vardajämedamaosaläbimõõt d = 25 mm - vardapeenemaosaläbimõõt
MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: Kodutöö nr. 4 A-3 Kõvera varda tugevusarvutus B-1 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 61 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 18.04.2012 1. Algandmed D = 40 mm - konksusisepinnamõtteliseringjooneläbimõõt h = 40 mm ristlõikemõõde 235 MPa materjalivoolepiir [S] = 2 -nõutavtugevusvaru
Kõvera varda tugevustingimus: - materjali voolepiir [S] nõutav varutegur - Ohtliku ristlõike ohtlike punktide summaarne normaalpinge S - Tegelik varutegur ohtliku ristlõike ohtlikes punktides Konksule lubatav jõud: 7 Tugevuskontroll Rirtlõike suurim paindepinge tõmbel: Rislõike suurim paindepinge survel: Ristlõike tõmbepinge pikkel: Rislõike suurim tõmbepinge: Ristlõike suurim survepinge: Tugevuskontroll ohtlikes punktides Konksu tugevus on tagatud ja suurim lubatav jõud on 17 kN 8 Jätkuülesanne: Suurim lubatav koormuse F väärtus sirge varda metoodikat järgides. Arvutada konksule suurim lubatav koormus F arvestamata pingete analüüsil varda kõverust Ohtliku ristlõike paindemoment: Rislõike piirkoordinaadid: Ohtliku ristlõike paindemoment: Sirge varda ristlõike pinged: Paindepinge punktides D Paindepinge punktides G Paindepinge punktides C(z = 0) , sest 0 on pinnakeset läbiv joon.
2. Leian ohtliku ristlõike (vähima pindalaga) = == 7850 = == 7649,04 ohtlikuim ristlõige = = 4214,67 = == 1761,54 3. Pindala graafik ja pikijõu epüür 4. Koostan tugevustingimuse Lubatav ohutu pinge: MPa Tugevustingimus: = 474,5 F 5. Arvutan suurima F väärtuse 474,5 F 117,5 F 6. Arvutan tegeliku varuteguri Lubatav koormus: F = 247 kN Tugevuskontroll ohtlikus ristlõikes 2 pinge järgi: MPa Tegelik pinge on lubatavast väiksem, s.t. VARDA TUGEVUS ON TAGATUD =5 Tegelik varutegur on lubatavast suurem, s.t. VARDA TUGEVUS ON TAGATUD 7. Vastus Lubatav koormusparameeter: F= 247 kN Varuteguri väärtus ohtlikus ristlõikes 2:
- ülesandes nõutav vartteguri väärtus - materjali voolepiir Ristlõike nõtav telg-tugevusmoment [W] = = = 21,3 kui paine on umber telje y 3.2 INP-ristlõike valik Valitakse sellise ristlõikega profiil mis vastab allolevale = 21,3 Tabelist on näha et sobib profiil INP200, mille = 26 21,3 3.3 Tala tugevuskontroll ohtlikus ristlõikes B Suurim paindepinge = = 58 MPa Tugevuse kontroll paindel = = = 4,05 4 = 4 Ristlõike B tugevus paindel on tagatud Alljärgnevalt normaalpinge epüür Tala ekvivalentne arvutusskeem ning läbipainde v ja pöördenurga universaalvõrrandid. Tala ekvivalentne arvutusskeem Paindedeformatsioonide väärtused sõltuvad nii joonkoormuse algus- kui ka lõppkohast. Tala joonkoormusi tuleb muuta nii, et: · kõik ulatuksid kuni tala lõpuni ning · joonkoormuste painutav mõju ei muutu Universaalvõrrandite parameetrid: aF = 0 aFb = 2,5 m ap1 = 0,625m
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A9 B-0 Võlli tugevusarvutus väändele Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: Andmed: P1 = 1,5 kW P2 = 2 kW P3 = 1 kW P4 = 1 kW y = 295 MPa [S] = 8 n = 500 p/min 1. Leian pöörlemise nurkkiiruse 2. Leian pöördemomendid ratastel = 105 Nm 3. Sisejõudude analüüs Skeem

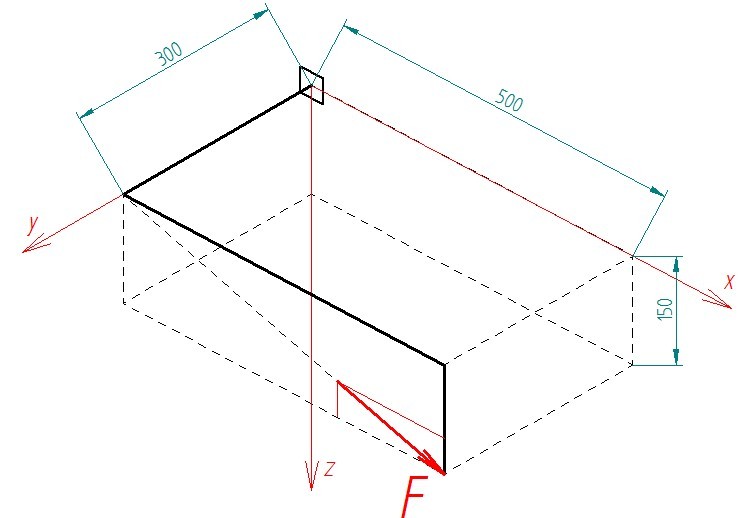

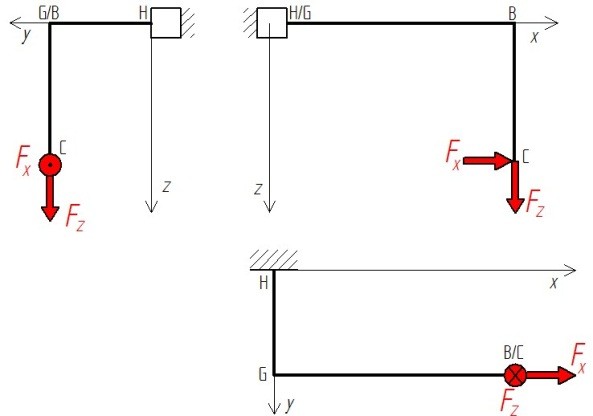

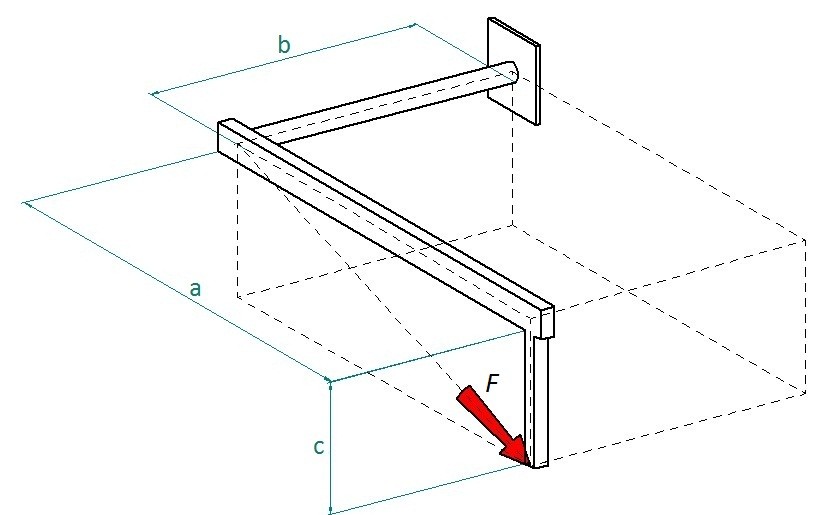

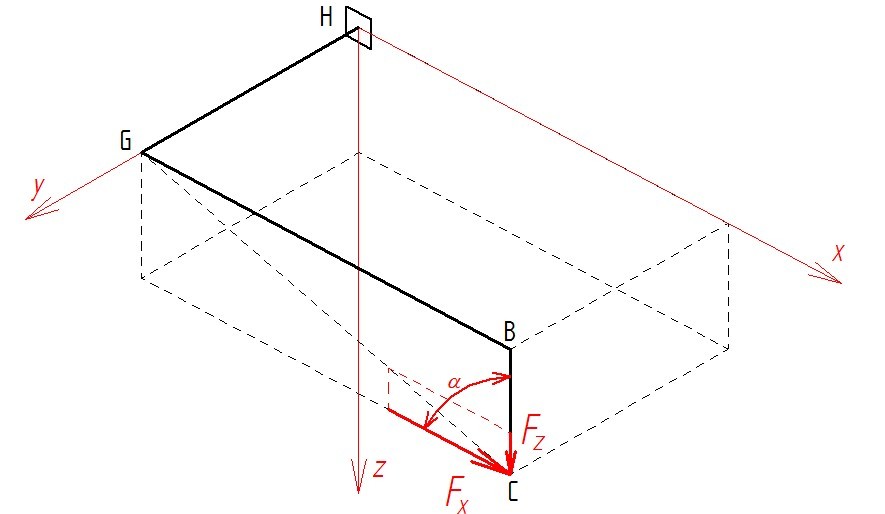

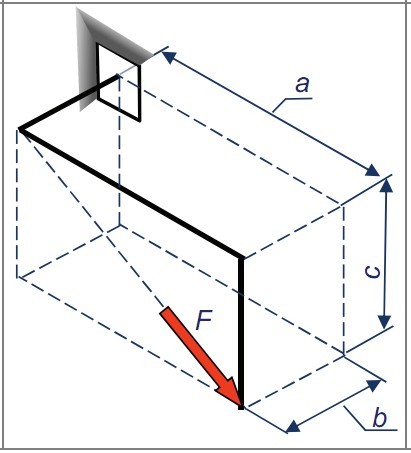

4.6 Ümarristlõike ohtlik ristlõige Varda ekvivalentsed paindemomendid Ekvivalentse paindemomendi epüür Ühtlase ÜMARvõlli ohtlik ristlõige on = 1836,8 Nm 5. Ümarvõlli tugevusarvutus 5.1 Ühtlase ümarvõlli läbimõõt Võlli läbimõõt Lubatav tõmbepinge: Valides eelisarvude reast R10", saadakse võlli ohutuks läbimõõduks 80 mm 5.2 Tugevuskontroll ristlõikes H Suurim väändepinge Suurim summaarne paindepinge Ühtlase võlli tugevus on tagatud Paindepinge ja väändepinge epüürid Vastus Võll läbimõõduga 80 mm on piisavalt tugev antud mehhanismile.
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A-3 Varrastarindi tugevusarvutus pikkele B-8 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 05.01.2012 Lihtne varrastarind Andmed Materjalid: terastross: piirjõud , Trossi läbimõõt on 10mm männipuit: piirpinge ; Nõutav varutegur [S] = 6 H = 3,8 m L = 1,1 m 1. Tarindi varraste sisejõud Arvutatakse nurgad a ja b 1) Esmalt l
