Tööpingid ning -vahendid

Lootus, Sander

Tööpingid ning -vahendid (1)

5 VÄGA HEA

Tööpingid ja töövahendid
Höövelpink
Höövelpink on paikne höövelmasin. Höövelpinki
kasutatakse materjalide pinna silumiseks ehk
hööveldamiseks. Kõige sagedamini kasutatakse
hööveldamist puidu töötlemisel.
Höövelpingid jaotatakse kahte rühma:
puiduhöövelpingid ja metallihöövlid.
Puiduhöövelpink
Puidu hööveldamiseks mõeldud höövelpingis
kasutatakse lõikeriistana pöörlevat silindrilist noavõlli,
mille sisse on paigaldatud sirge lõikeservaga noad.
Tooriku etteandeliikumine on sirgjooneline.
Rihthööveldamisel toimub etteanne tavaliselt käsitsi.
Rihthöövelpingis töödeldakse toorikule edasise töötluse
tarbeks baaspind- või pinnad.
Metallihöövlid
Metallihöövlid jaotatakse kahte rühma: pikihöövelpingid ja risthöövelpingid ehk
sepingid. Pikihöövelpinkidel antakse pealiikumine töölauale, millele on kinnitatud
toorik, ettenihe aga lõikeriistale. Ristihöövelpinkide puhul on aga vastupidi
pealiikumine antakse liugurisse kinnitatud lõikeriistale, ettenihe aga töölauale,
millele on kinnitatud toorik.
Höövelpingi töökäigu jooksul toimub materjali lõikamine. Tühikäigu ehk tagasikäigu
jooksul liigub höövlitera või toorik aga vastupidises suunas. Pingid on oma
konstruktsioonilt sellised, et tühikäigu kiirused on töökäigu kiirustest suuremad.
Paksuspink
Paksusmasinas ehk paksushöövelpingis töödeldakse
toorik vajalikku paksusesse.
Paksushööveldamisel toimub etteanne etteandevaltside
abil.

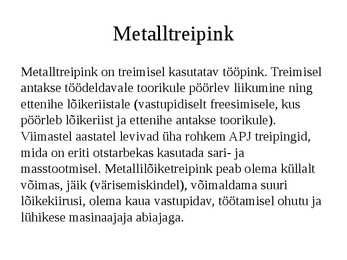

Metalltreipink
Metalltreipink on treimisel kasutatav tööpink. Treimisel
antakse töödeldavale toorikule pöörlev liikumine ning
ettenihe lõikeriistale (vastupidiselt freesimisele, kus
pöörleb lõikeriist ja ettenihe antakse toorikule).
Viimastel aastatel levivad üha rohkem APJ treipingid,
mida on eriti otstarbekas kasutada sari- ja
masstootmisel. Metallilõiketreipink peab olema küllalt
võimas, jäik (värisemiskindel), võimaldama suuri
lõikekiirusi, olema kaua vastupidav, töötamisel ohutu ja
lühikese masinaajaja abiajaga.
Ketassaepink
Ketassaepingi läbimõõt on 140-300 mm. Käsiratta abil
saab saeketast kallutada 45º. Saeketast tõstetakse ning
langetatatakse vända abil. Kiilnuga kasutatakse saetee
lahtihoidmiseks, mis on nõgusa kujuga metall-leht.
Lükkelatti kasutatakse detailide järkamiseks. Töölaud
peab olema tugev ja tasane.
Nurklihvija
Nurklihvijaga saab lihvida ja lõigata metalle ning
lihvida kive. Tuleb kasutada kaitseprille, kitlit, kindaid.
Tähtsamad osad on käepide, korpus, mootor, ketas,
kettakaitse, kettamutter, stopper.
Nurgasaag
Nurgasaega saab lõigata erineva nurga ning kalde all.
Nurgasaag on puidutöötluspink, mille tähtsaimad osad
on kere, tööpind, töövõll, suport, ajam ning käivitus -ja
seiskamisseadmed.
