Telfri sõidutee valik

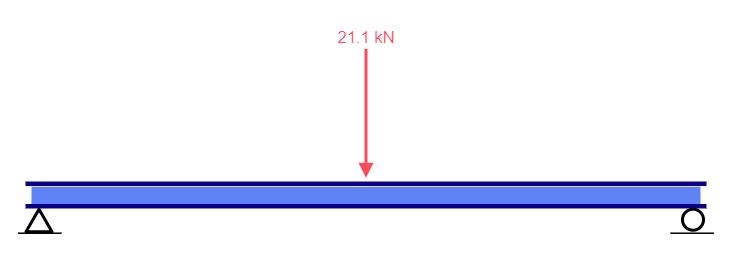

Algandmed  Mkoormus 2000kg := L 9m := Telfri tõstejõud Fkoormus Mkoormus g  19.6 kN  = := Telfri omakaaluks arvestan  Mtelfer 150kg :=   Ftelfer Mtelfer g  1.5 kN  = := Telfri enda ja koormuse poolt tekitatav summaarne jõud Fsum Fkoormus Ftelfer + 21.1 kN  = := Joonis 1. Kraana sõidutee koormused Paindemoment kraana sõidutee  keskel MC Fsum 2 L
2  47.44 kN m   = :=

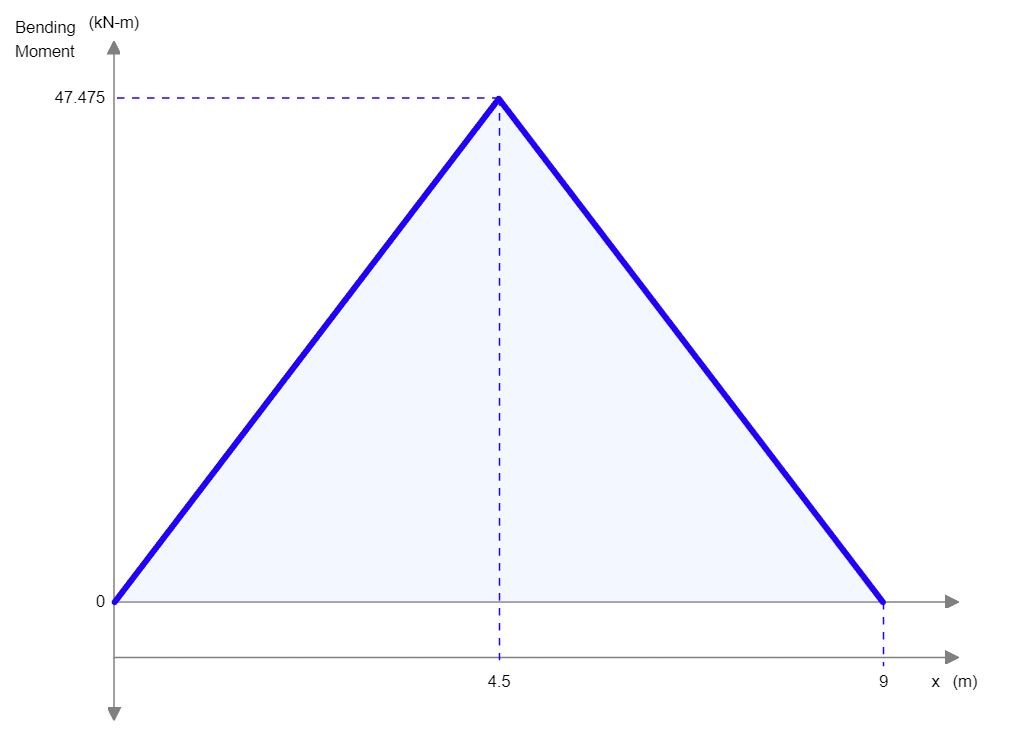

Joonis 2. Kraana sõidutee paindemomentide epüür Varutegur s 3.5 := Kraanatala teraseks valin S355J2 σadm 355 3.5 101.429 = := σadm 100MPa := σmax Mmax Wx σadm  = Wx MC σadm 474.4 cm 3  = := Valin Frelok tootekataloogist (1, lk 35)  talaks IPE 300, mille vastupanumoment  Wx 557.1cm 3 := , ning omakaal Mtala 42.2 kg m :=

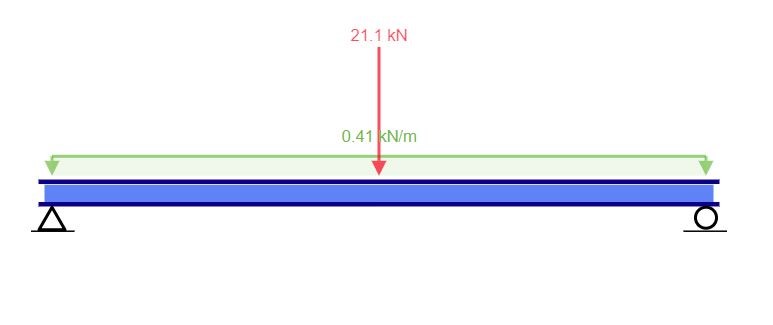

Leian tala enda poolt tekitatava lauskoormusekoormuse. Ptala Mtala g  0.41 kN m  = := Joonis 3. Kraana sõidutee koormused Leian uuesti paindemomendi tala keskel. MC Fsum 2 L
2  Ptala L
2  L

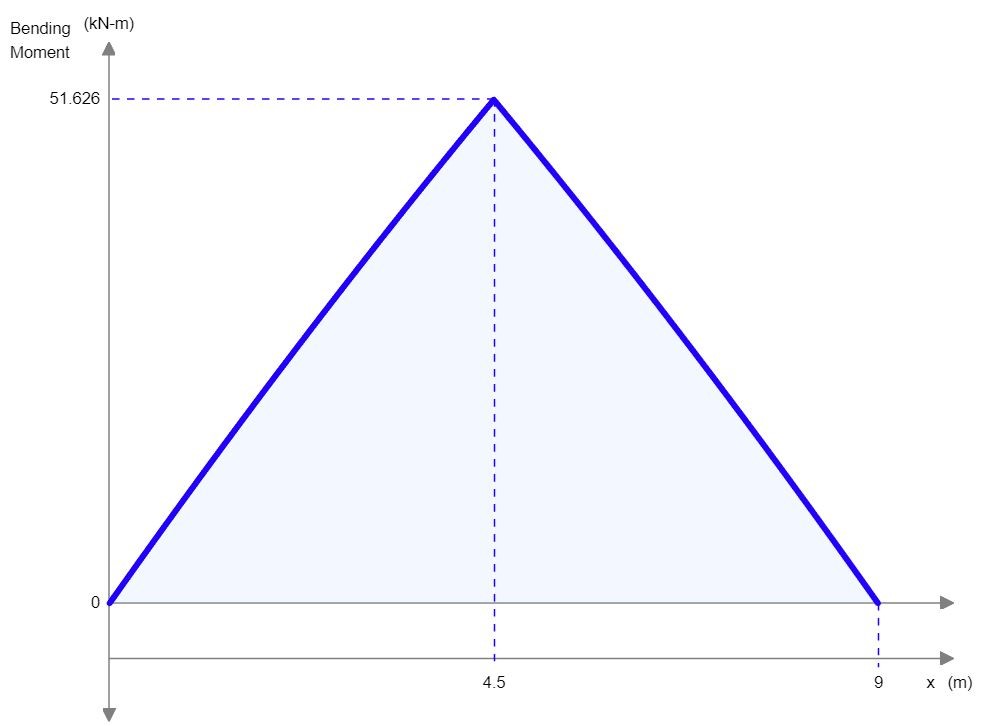

4  + 51.6 kN m   = := Joonis 4. Kraana sõidutee paindemomentide epüür


Wx MC σadm 516.3 cm 3  = := Vastus: Talaks sobib I profiil IPE 300, mile materjaliks S355J2 Kasutatud allikad
