Side labor 1: Telefoni analoogliides

Side labor 1 telefoni analoogliides aruanne (September 2015) Töö tegijate nimed: Mirell Krain - 143051 rühm IABB31 Töö tegemise kuupäev: Tue Sep 22 13:07:52 2015 1. Analoogliidese parameetrite mõõtmine Mõõteskeem analoogliidese parameetrite mõõtmiseks. Telefoniliini on ühendatud eeltakistis väärtusega 50 oomi. Punktides 1, 2 ja 3 on mõõdetud voltmeetriga alalispinget terminalseadme rahuseisundis ja hõiveseisundid. Punktis V1 on mõõdetud telefonijaama toiteallika pinge U1. Pinge telefonil on mõõdetud punktis V2. Terminalseadme U1[V] U2[V] U3[V] seisund Rahuseisund 54.9 V 54.9 V 00.0 V Hõiveseisund 10.80 V 8.22 V 2.58 V Kontrollin vastavust: U1 = U2 + U3 54.9 V = 54.9 V + 00.0 V 10.80 V = 8.22 V + 2.58 V Valimistooni kestus: 7 sekundit. Aruande vormistamisel tuleb teha arvutused: Leida vool, mis läbib terminalseadet tema mõlemates seisundites ja selgitada tulemusi. Terminalseadme rahuseisundi korral voolurin

Side labor 1

Side labor 1 Telefoni analoogliides aruanne Töö tegijate nimed: Kerly Klee1 Töö tegemise kuupäev: Mon Oct 9 17:41:15 2017 1. Analoogliidese parameetrite mõõtmine Terminalseadme seisund U1 [V] U2 [V] U3 [V] Rahuseisund 55 55 0 Hõiveseisund 10 8 2 Valimistooni kestus: 8s. Aruande vormistamisel tuleb teha arvutused: Leida vool, mis läbib terminalseadet tema mõlemates seisundites ja selgitada tulemusi. Rahuseisundi vool: I=U/R, I=0/50, I=0A, voolu tugevus on 0 kuna liin pole kasutusel ja pingelaengut pole. Hõiveseisundi vool: I=U/R, I=2/50, I=0,04A, kuna liin on kasutusel ja seda läbib laeng. Arvutada telefoniaparaadi takistus ja telefoniliini takistus: Telefoniaparaaditakistus: R= Hõiveseisundi U2/ Hõiveseisundi I, R= 8/0,04= 200 . Telefoniliini takistus: R= (Rahuseisundi U1 ­ Hõiveseinudi U1) / Hõiveseisundi I, R=(55 -10) / 0,04 = 1125 2.1 Valimistooni parameetrite mõõtmine  Valimistoon

IRT3930 Side 1. labor (analoogliidese parameetrid)

1. Analoogliidese parameetrite mõõtmine Terminalseadme seisund U1 [V] U2 [V] U3 [V] Rahuseisund 55 55 0 Hõiveseisund 10 7 3 Valimistooni kestus: 10sek. Aruande vormistamisel tuleb teha arvutused: Leida vool, mis läbib terminalseadet tema mõlemates seisundites ja selgitada tulemusi. Rahuseisundi korral rakendades Ohmi seadust selgub, et eeltakisti pingelang (0V) jagatud takistusega (50) on siiski 0A. Seega rahuolekus vooluringis voolu ei ole. Hõiveseisundis ilmneb eeltakistil pingelang 3V. Rehkendus: I = (3V/50) = 0.06A = 60mA. Arvutada telefoniaparaadi takistus ja telefoniliini takistus. Terminalseadme takistuse saab leida lähtudes eelmises punktis leitud voolutugevusest 0.06A ning hõiveseisundi pingest 7V. Seega R(tel) = (7V/0.06A) = 116.67. Kogu takistuse saab samuti leida lähtudes voolutugevusest hõiveseisundis (0.06A) ning sellest, et vo

Telefoni juhtmepõhine analoogliides

arvutatutel. 55,2 V = 55,2 V + 0 10,5 V = 7,1 V + 3,4 V U1 = U2 + U3 ehk liinipinge = pingelang telefonil + pingelang takistil Rmagasin = 65 Vool, mis läbib terminalseadet tema rahuseisundis: Irahus = U3/Rmagasin = 0/65 = 0 A Terminalseadme rahuseisundis teda läbiv vool on praktiliselt 0 kuna takistil ei tekkinud pingelangu. Vool, mis läbib terminalseadet tema hõive seisundis Ihõives = U3/Rmagasin = 3,4/65 = 0,05 A = 50 mA Seega hõiveseisundis läbib terminali 50 mA. Järgnevalt leiame telefoni sisetakistuse (seda saab arvutada hõiveseisundis) ja liini takistuse Rtel = U2hõives / I = 7,1 / 0,05 = 142 Rpingeallikas = (U1 rahus - U1 hõives.)/ I = (55,2 ­ 10,5) / 0,05 = 894 Meie olukorras pingeallika takistus koosneb telefonijaama sisetakistusest ning telefoniliini sisetakistusest, mis jääb meie mõõtmispunkti ning telefonijaama vahele. Kuna meil puudub info nimetatud suuruste kohta, eeldame edasistes arvutustes, et tegemist on ainult liini

Telefoni juhtmepõhine analoogliides

55,2 V = 55,2 V + 0,0 V 12.0 V = 7,0 V + 5,0 V U1 = U2 + U3 ehk liinipinge = pingelang telefonil + pingelang takistil Rmagasin = 100 Vool, mis läbib terminalseadet tema rahuseisundis: Irahus = U3/Rmagasin = 0 V/100 = 0 A Terminalseadme rahuseisundis teda läbiv vool on praktiliselt 0 A kuna takistil ei tekkinud pingelangu. Vool, mis läbib terminalseadet tema hõive seisundis Ihõives = U3/Rmagasin = 5,0 V/100 = 0,05 A = 50 mA Seega hõiveseisundis läbib terminali 50 mA. Järgnevalt leiame telefoni sisetakistuse (seda saab arvutada hõiveseisundis) ja liini takistuse Rtel = U2hõives / I = 7,0 / 0,05 = 140 Rpingeallikas = (U1 rahus - U1 hõives.)/ I = (55,2 ­ 12,0) / 0,05 = 864 Meie olukorras pingeallika takistus koosneb telefonijaama sisetakistusest ning telefoniliini sisetakistusest, mis jääb meie mõõtmispunkti ning telefonijaama vahele. Kuna meil puudub info nimetatud suuruste kohta, eeldame edasistes arvutustes, et tegemist on ainult liini

Side Labor 1

Side labor 1 Telefoni analoogliides aruanne

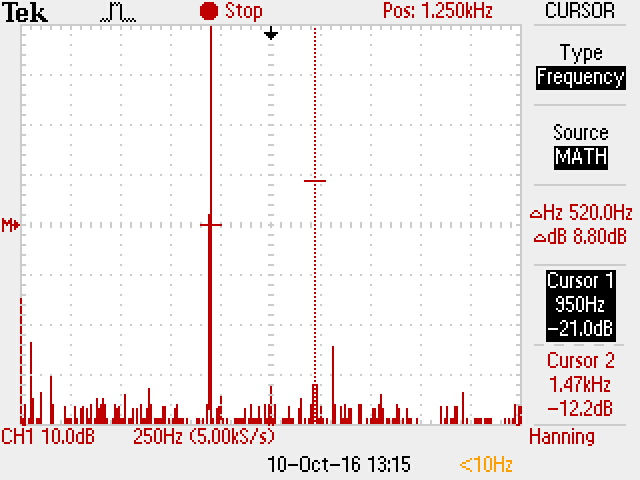

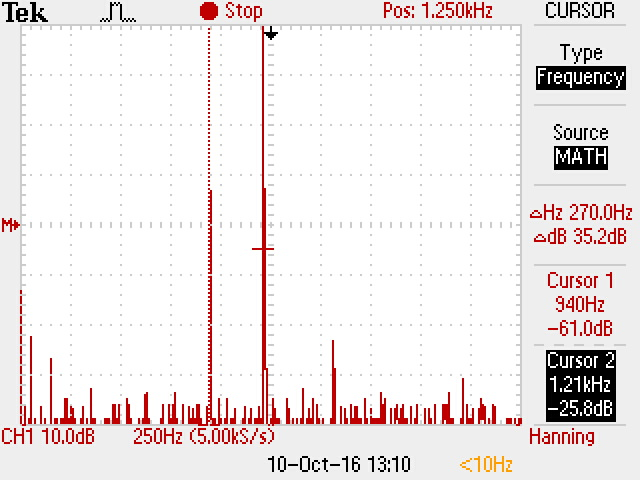

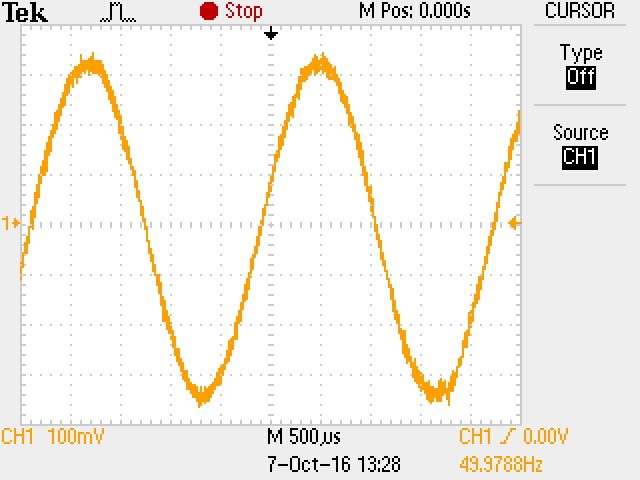

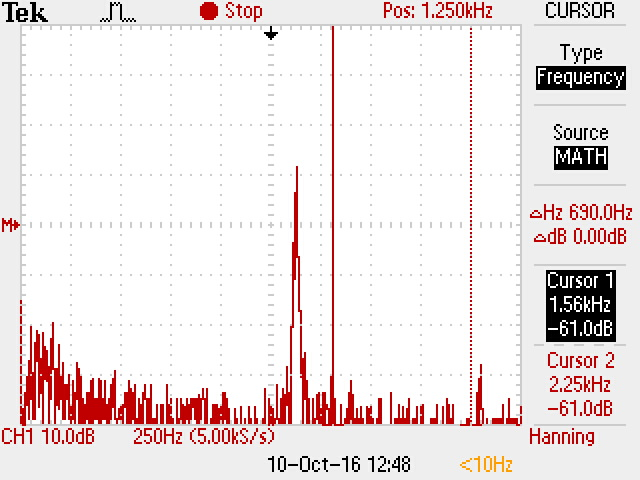

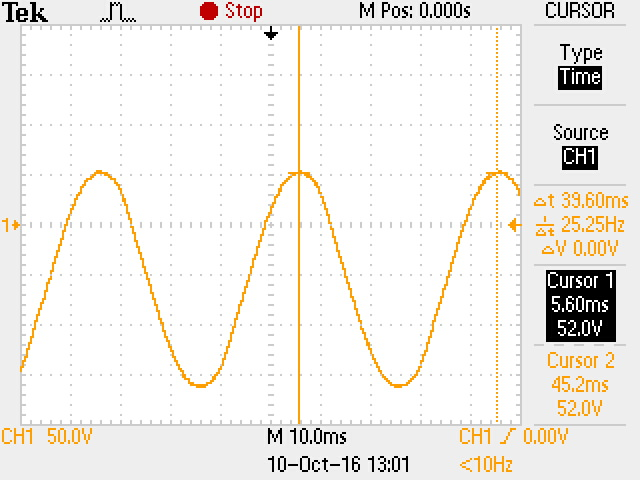

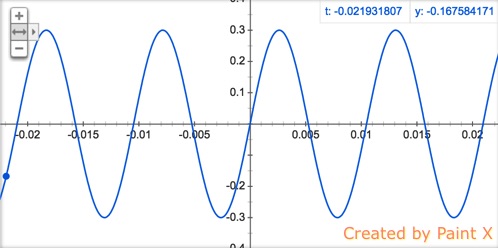

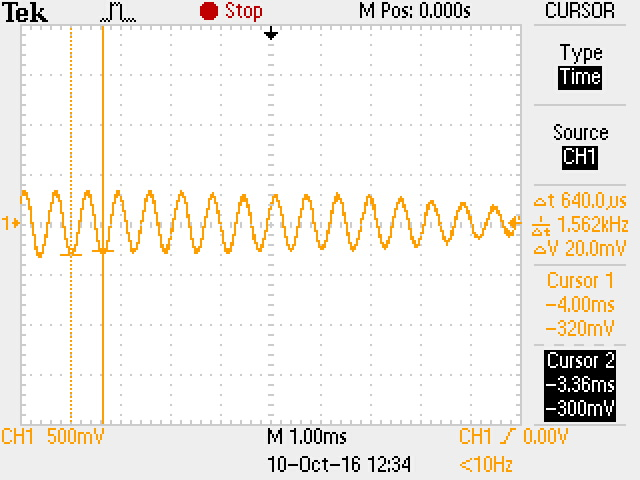

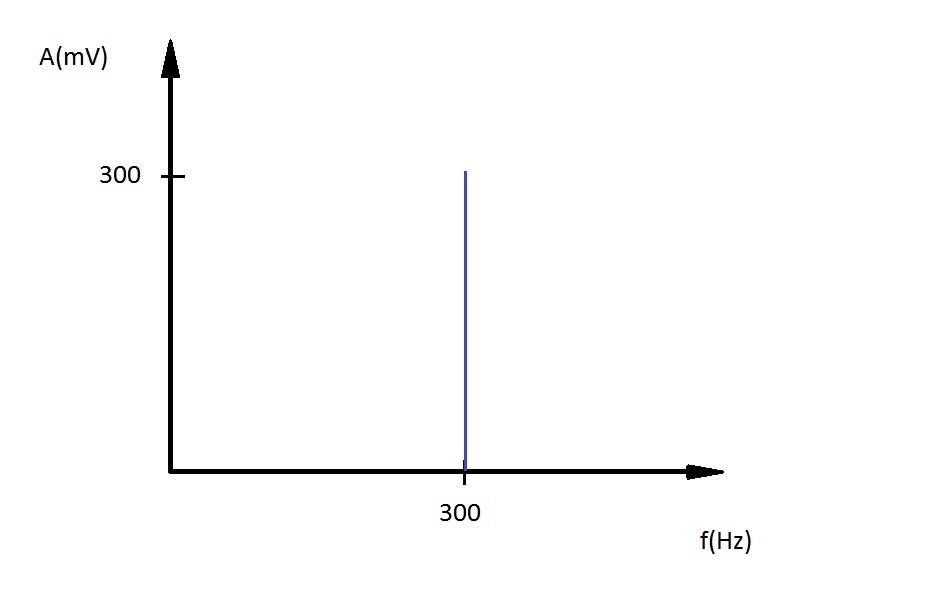

1. Analoogliidese parameetrite mootmine

Terminalseadme seisund	U1 [V]	U2 [V]	U3 [V]
Rahuseisund	55 Side 7 pdf Arvutivõrgud Labor 2 Analoogsignaalid aruanne Arvutivõrgud Labor 2 Analoogsignaalid aruanne Töö tegija nimi: Moodle identifikaator: Töö tegemise kuupäev: Fri Apr 3 12:14:33 2020 1. Analoogliidese parameetrite mõõtmine Terminalseadme seisund U1 [V] U2 [V] U3 [V] Rahuseisund 43,1 43,1 0 Hõiveseisund 9,18 7,34 1,84 Telefoniliini mõõteplaadil oleva takisti takistuse väärtus 59 Ω Aruande vormistamisel tuleb teha arvutused: Leida vool, mis läbib terminalseadet tema mõlemates seisundites ja selgitada tulemusi. Kasutan voolu leidmiseks Ohmi seadust, R on etteantud telefoniliini mõõteplaadi takisti takistuse väärtus 59 Ω. I = U3 / R Rahuseisundis: I = 0 V / 59 Ω = 0 A Hõiveseisundis: I = 1,84 V / 59 Ω = 0,0312 A Arvutada telefoniaparaadi takistus ja telefoniliini takistus. Rtelefoniaparaat = U2(hõive) / Ihõive Rtelefoniaparaat = 7,34 V / 0,0312 = 235,2564 Ω Rtelefoniliini = Rkogu - Rtelefoniaparaadi – Reeltakisti Rkogu = Arvutivõrgud Rohkem sarnaseid Meedia Kommentaarid (0) Kommentaarid sellele materjalile puuduvad. Ole esimene ja kommenteeri Kõik kommentaarid .PDF Laadi alla originaalfail 4 lk Info K & V Mäng Eraõpetajad Meist Kuidas saada punkte? KKK Reklaam Uudistevoog Sitemap Kontakt Saada kiri kiriannaabi.ee Telefon: +372-569-80010 Aadress: Tiskrevälja 33, Tallinn OÜ LOLSOL. Registrikood: 11450433 Kasutustingimused Privaatsustingimused Sõnastikud Inglise Soome Saksa Vene Hispaania Prantsuse Rootsi Itaalia Ladina Taani Esperanto Püsiühendus(es) Sellel veebilehel kasutatakse küpsiseid. Kasutamist jätkates nõustute küpsiste ja veebilehe üldtingimustega Nõustun
