Tallinna Tehnikaülikool
Automaatikainstituut
Mõõtmine ISS0050
Laboratoorne töö nr. 2
S I G N A A L I D E M Õ Õ T E S E A D M E D
Käesolevaga kinnitan , et töö on tehtud minu poolt ning selle aruande kirjutamisel ei ole kasutatud kõrvalist abi.
___________________
( allkiri )
Tallinn 2010

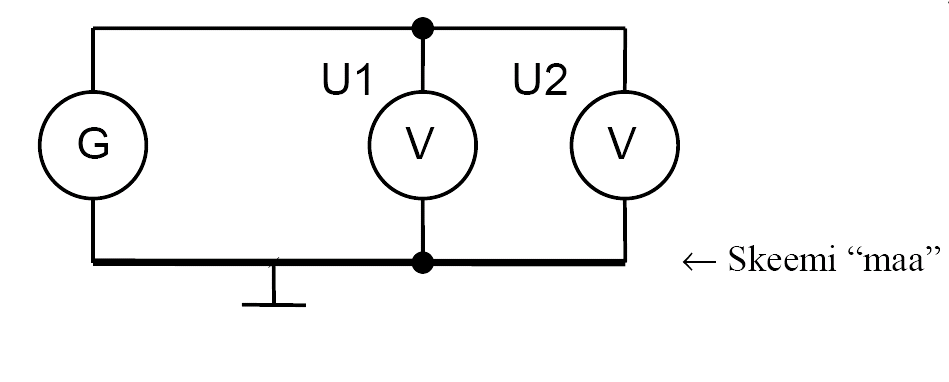

Vahelduvpinge mõõtmine
V1 – multimeeter B7-37
V2 – multimeeter B7-40/4
G - generaator G3-112
Siinuliseline signaal :
f=2000 Hz
U=3,0 V
U1=3,0 V
U2=3,009 V
Mõõtemääramatused:
B7-40
ΔR1 = ± (0,6 + 0,1 * [(Uₓ / U k ) – 1])* U k /100 , kus Uₓ=20V
ΔR1 = ± (0,6 + 0,1 * (20/3,0 - 1)) * 3,0/100= ± 0,035 V
B7-37
ΔR2 = ± (1,5 + 0,2 * [(Uₓ / U k )- 1]) * U k /100 , kus Uₓ=20V
ΔR2 = ± (1,5 + 0,2 * (20/3.009 - 1)) * 3,009/100= ± 0,079117 V
U1=3,00 V ± 0,08 V
U2=3,009 V ± 0,035 V
Tulemused langevad kokku mõõtemääramatuse piires.
Nelinurksignaal
U1=3,41 V (efektiivväärtus Um)
U2=3,77 V (signaali mooduli keskväärtus Ue)
Um = Ue* Ukesk = Um * 2 /  Ue = K * Ukesk
K = Ue / Ukesk = (Um / ) / (Um * 2 / ) =  /
= 1,1107
Nelinurksignaali korral kehtib voltmeetrite pingete vahel seos
U2 = U1 * K
Seega arvutuslikult U2 = 3,41/ 1,1107 = 3,787 V. Võrreldes arvutamisel saadud U1 väärtust ja mõõtmisel saadud tulemust, siis arvud erinevad teineteisest väga vähe.

Vahelduvpinge jälgimine

Siinuseline signaal f = 2000 Hz
U1 = 3,0 V U2 = 3,009 V U = U1 = 3,0 * = 4,243 V
Signaali periood: T = 5 * 0,1 = 0,5 ms
Signaali sagedus: fo = 1/T = 1/0,5*10-3 =2000 Hz
Ostsillograafiga mõõdetud sagedus langeb kokku eelnevalt generaatoris määratud signaaliga.
Nelinurksignaal (sagedus f=2000Hz)
Signaali ulatus tipust-tippu: Upp = 4* 2V *10 = 6 V

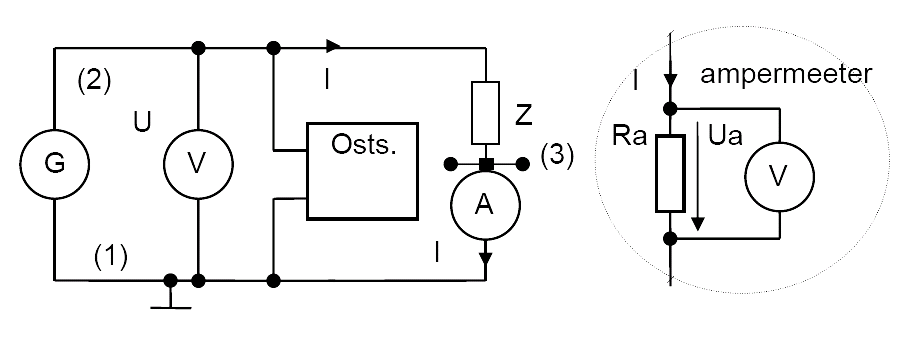

Voolusignaali mõõtmine
I=1,3788 mA U=2,98 V
Pingelang ampermeetril UA=138,0 mV
Uz=U-Ua=2,842 V
Z= Uz / I=2,842/0,0013788= 2061,213 Ω
RA = UA / I I = U / (RA + Z)
Z = U / I – RA = (U – UA) / I = (2,98 – 138*10-3)/2,061*10-3 = 1378.94 Ω
U = ± (1,5 + 0,2 * [(0,2 / 2.98 ) – 1])* 2.98 /100= ± 0,03914 V
∆Ua= ± [1,0+0,2(0,2/0,138-1)]*0,138/100=0,124 mV
∆I = ± (1,0 + 0,1 * [(0,002 / 0,0013788 ) – 1])* 0,0013788 /100= ± 0,01441 mA
∆Z =√[(∆U / I)2+(∆Ua / I)2+(Uz * ∆I /I2)2]=
√[(0,03914/0,0013788)2+(0,000124/0,0013788)2+(2,842*0,00001441/(0,0013788)2)2=35,64Ω

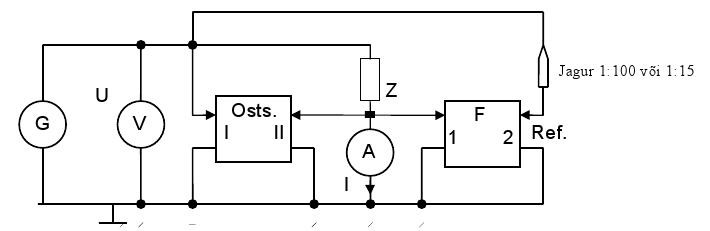

Vahelduvsignaali faasi mõõtmine ja jälgimine
S
keem:
I=1,3788 mA
U=2.98V
φ=72°
∆I=±[1+0,2(2/1,3788-1])* 1,3788*/100 =0,0015mA
∆U=±[1,5+0,2(20/2,98-1])*2,98/100=0,07874V
∆ φ=±(0,5+10-7*2000)=0,5002 º
r=Z*cos(φ)= 1378.94 *cos(72) 426,10 Ω
x=Z*sin(φ)=1378,94*sin(72)=1311,45 Ω
P=UIcos(φ)=2,98*1,3788 cos(72)=1,2697mW
